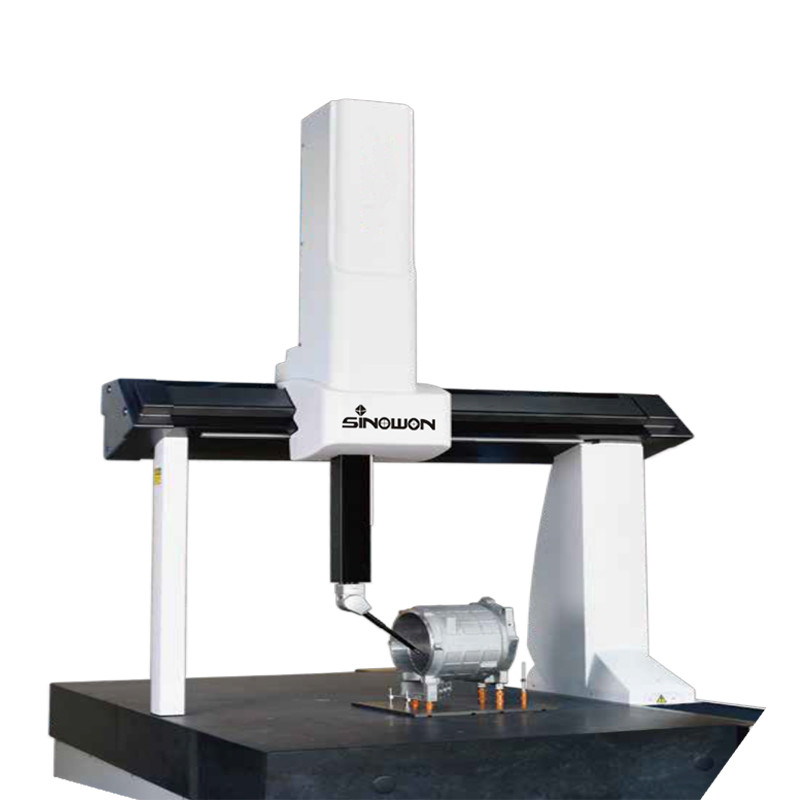

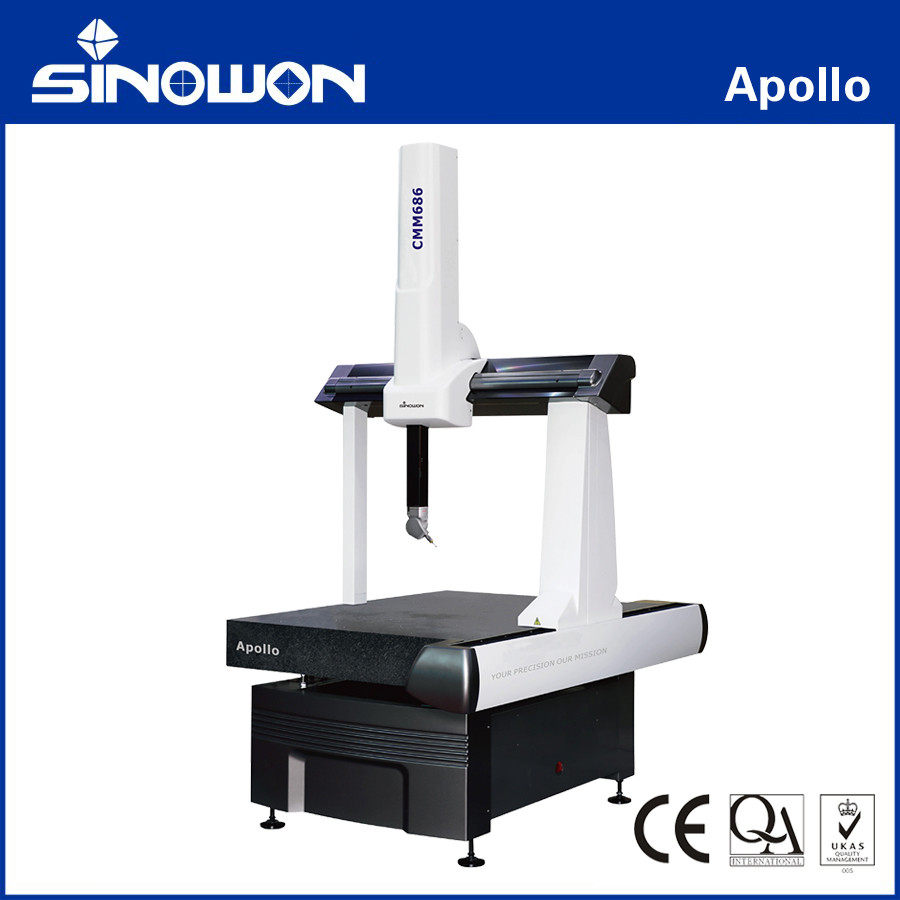

समन्वय मापने की मशीन अपोलो श्रृंखला
उत्पाद का परिचय:
अपोलो एक अत्यधिक प्रतिस्पर्धी पूरी तरह से स्वचालित सीएमएम है। शक्तिशाली रैशनल-डीएमआईएस माप सॉफ्टवेयर से लैस, सहज ज्ञान युक्त, बुद्धिमान और कुशल, समृद्ध माप मॉड्यूल के साथ, मजबूत संपादन,मजबूत संगतता, पूरी तरह से व्यक्तिगत माप की जरूरतों को पूरा करते हैं।
इसका व्यापक रूप से उपयोग किया जाता हैः ऑटो पार्ट्स उद्योग, इंजेक्शन मोल्डिंग और मोल्ड उद्योग, 3C इलेक्ट्रॉनिक्स उद्योग, काटने और उपकरण उद्योग,परिशुद्धता मशीनिंग उद्योग और अन्य औद्योगिक मापन अनुप्रयोग, जिसमें उत्पाद निरीक्षण और फिक्स्चर निरीक्षण शामिल हैं।
उत्पाद की विशेषता:
अपोलो564 /686 /8xx6 विनिर्देश:
|
मॉडल |
अधिकतम अनुमेय त्रुटि MPE ((μm), L ((mm), (ISO10360-2) | 3D अधिकतम गति (मिमी/सेकंड) | 3D अधिकतम त्वरण (मिमी/सेकंड) | |||||
| HH-MI | HP-TMe | HP-THDe | ||||||
| MPEE | एमपीईपी | MPEE | एमपीईपी | MPEE | एमपीईपी | |||
| अपोलो 564 | 2.8+एल/300 | 3.1 | 2.6+एल/300 | 2.9 | 2.4+L/300 | 2.7 | 520 | 1730 |
| अपोलो 686 | 2.8+एल/300 | 3.1 | 2.6+एल/300 | 2.9 | 2.4+L/300 | 2.7 | 520 | 1730 |
| अपोलो 8106 | 3.0+L/300 | 3.2 | 2.8+एल/300 | 3.0 | 2.6+एल/300 | 2.8 | 520 | 1470 |
| अपोलो 8126 | 3.0+L/300 | 3.2 | 2.8+एल/300 | 3.0 | 2.6+एल/300 | 2.8 | 520 | 1470 |
| अपोलो 8156 | 3.0+L/300 | 3.2 | 2.8+एल/300 | 3.0 | 2.6+एल/300 | 2.8 | 520 | 1470 |
|
प्रदर्शन परीक्षण के लिए जांच संरचनाः एचएचएच-एमआईः जांच 21 मिमी लंबी है, टिप व्यास 4 मिमी है; HP-TMe/HP-THDe: मानक बल माप, जांच 10 मिमी लंबी है, टिप व्यास 4 मिमी है। प्रदर्शन मेट्रिक्स निम्नलिखित शर्तों के तहत मान्य हैं: मानक परिवेश का तापमानः 18-22°C परिवेश तापमान में परिवर्तनः 1°C/h - 2°C/24h तापमान ढालः 1°C/m सापेक्ष आर्द्रताः 25% - 75% |
संरचना आरेखः
| मॉडल | यात्रा की सीमा ((मिमी) | आयाम ((मिमी) | दिन का प्रकाश ((मिमी) | मापा गया कार्य टुकड़ा का अधिकतम भार (किग्रा) | मशीन का वजन (किग्रा) | ||||||
| एक्स | Y | Z | Lx | लय | Lz | Dx | डज़ | Dz1 | |||
| अपोलो 564 | 500 | 600 | 400 | 1055 | 1535 | 2247 | 634 | 114 | 594 | 300 | 590 |

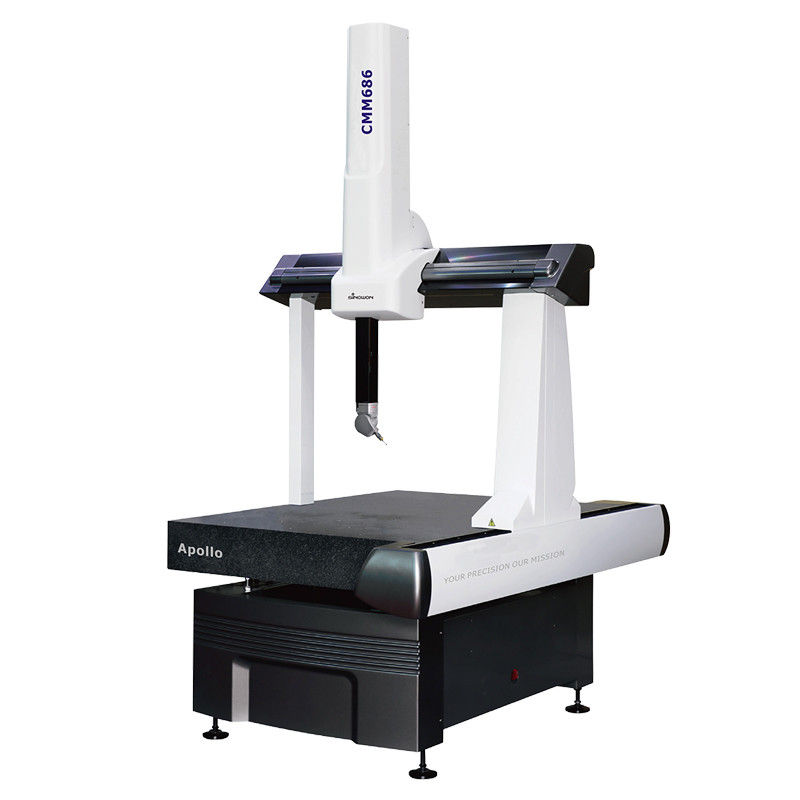

| अपोलो 686 | 600 | 800 | 600 | 1150 | 1735 | 2630 | 734 | 114 | 794 | 300 | 730 |
| अपोलो 8106 | 800 | 1000 | 600 | 1350 | 1935 | 2640 | 934 | 114 | 794 | 500 | 1074 |
| अपोलो 8126 | 800 | 1200 | 600 | 1350 | 2135 | 2640 | 934 | 114 | 794 | 500 | 1196 |
| अपोलो 8156 | 800 | 1500 | 600 | 1350 | 2435 | 2640 | 934 | 114 | 794 | 500 | 1379 |
अपोलो10xx8 विनिर्देश:
|
मॉडल |
अधिकतम अनुमेय त्रुटि MPE ((μm), L ((mm), (ISO10360-2) | 3D अधिकतम गति (मिमी/सेकंड) | 3D अधिकतम त्वरण (मिमी/सेकंड) | |||||
| HH-MI | HP-TMe | HP-THDe | ||||||
| MPEE | एमपीईपी | MPEE | एमपीईपी | MPEE | एमपीईपी | |||
| अपोलो 10128 | 3.2+एल/300 | 3.4 | 3.0+L/300 | 3.2 | 2.8+एल/300 | 3.0 | 520 | 1470 |
| अपोलो 10158 | 3.2+एल/300 | 3.4 | 3.0+L/300 | 3.2 | 2.8+एल/300 | 3.0 | 520 | 1470 |
| अपोलो 10218 | 3.2+एल/300 | 3.4 | 3.0+L/300 | 3.2 | 2.8+एल/300 | 3.0 | 520 | 1470 |
| अपोलो 10308 | 3.2+एल/300 | 3.4 | 3.0+L/300 | 3.2 | 2.8+एल/300 | 3.0 | 520 | 1470 |
|
प्रदर्शन परीक्षण के लिए जांच संरचनाः एचएचएच-एमआईः जांच 21 मिमी लंबी है, टिप व्यास 4 मिमी है; HP-TMe/HP-THDe: मानक बल माप, जांच 10 मिमी लंबी है, टिप व्यास 4 मिमी है। प्रदर्शन मेट्रिक्स निम्नलिखित शर्तों के तहत मान्य हैं: मानक परिवेश का तापमानः 18-22°C परिवेश तापमान में परिवर्तनः 1°C/h - 2°C/24h तापमान ढालः 1°C/m सापेक्ष आर्द्रताः 25% - 75% |
संरचना आरेखः
| मॉडल | यात्रा की सीमा ((मिमी) | आयाम ((मिमी) | दिन का प्रकाश ((मिमी) | मापा गया कार्य टुकड़ा का अधिकतम भार (किग्रा) | मशीन का वजन (किग्रा) | ||||||
| एक्स | Y | Z | Lx | लय | Lz | Dx | डज़ | Dz1 | |||

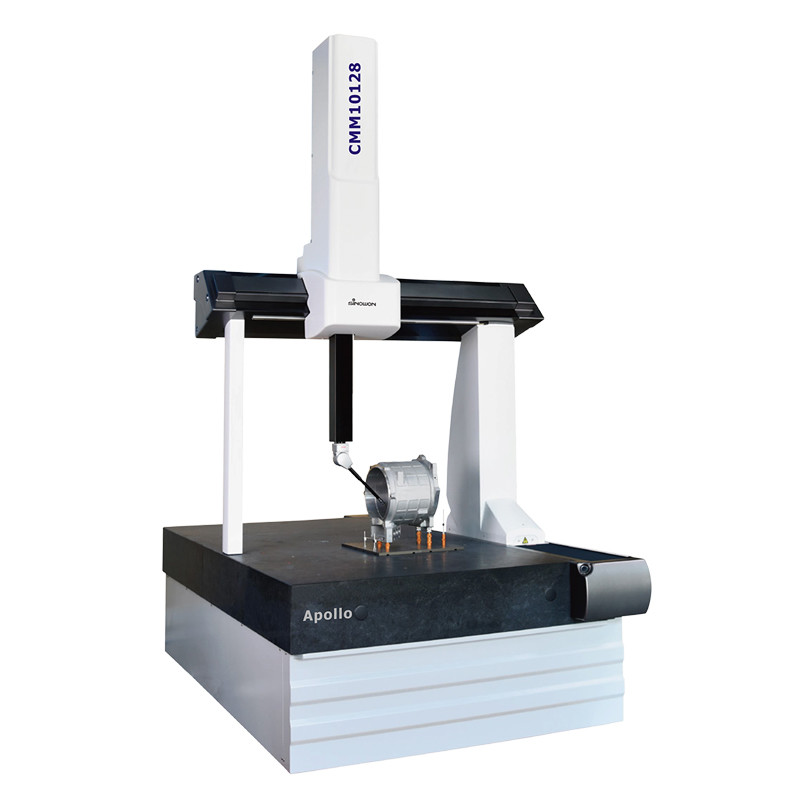

| अपोलो 10128 | 1000 | 1200 | 800 | 1615 | 2220 | 2940 | 1130 | 118 | 940 | 1300 | 1785 |
| अपोलो 10158 | 1000 | 1500 | 800 | 1615 | 2520 | 2940 | 1130 | 118 | 940 | 1500 | 2090 |
| अपोलो 10218 | 1000 | 2100 | 800 | 1615 | 3120 | 2950 | 1130 | 118 | 940 | 1800 | 2625 |
| अपोलो 10308 | 1000 | 2980 | 800 | 1615 | 4020 | 3010 | 1130 | 118 | 940 | 2000 | 4400 |
अपोलो12xx10 /15xx10/15xx12 विनिर्देश
| मॉडल | अधिकतम अनुमेय त्रुटि MPE ((μm), L ((mm), (ISO10360-2) | 3D अधिकतम गति (मिमी/सेकंड) | 3D अधिकतम त्वरण (मिमी/सेकंड) | |||
| HH-MI | HP-TMe | |||||
| MPEE | एमपीईपी | MPEE | एमपीईपी | |||
| अपोलो 121510 | 3.3+एल/300 | 3.8 | 3.1+एल/300 | 3.6 | 433 | 1040 |
| अपोलो 122210 | 3.3+एल/300 | 3.8 | 3.1+एल/300 | 3.6 | 433 | 1040 |
| अपोलो 123010 | 3.3+एल/300 | 3.8 | 3.1+एल/300 | 3.6 | 433 | 1040 |
| अपोलो 152210 | 3.8+एल/300 | 4.3 | 3.6+एल/300 | 4.1 | 433 | 1040 |
| अपोलो 153010 | 3.8+एल/300 | 4.3 | 3.6+एल/300 | 4.1 | 433 | 1040 |
| अपोलो 152212 | 4.3+एल/300 | 4.8 | 4.1+एल/300 | 4.6 | 433 | 1040 |
| अपोलो 153012 | 4.3+एल/300 | 4.8 | 4.1+एल/300 | 4.6 | 433 | 1040 |
|
प्रदर्शन परीक्षण के लिए जांच संरचनाः एचएचएच-एमआईः जांच 21 मिमी लंबी है, टिप व्यास 4 मिमी है; HP-TMe/HP-THDe: मानक बल माप, जांच 10 मिमी लंबी है, टिप व्यास 4 मिमी है। प्रदर्शन मेट्रिक्स निम्नलिखित शर्तों के तहत मान्य हैं: मानक परिवेश का तापमानः 18-22°C परिवेश तापमान में परिवर्तनः 1°C/h - 2°C/24h तापमान ढालः 1°C/m सापेक्ष आर्द्रताः 25% - 75% |
संरचना आरेखः
| मॉडल | यात्रा की सीमा ((मिमी) | आयाम ((मिमी) | दिन का प्रकाश ((मिमी) | मापा गया कार्य टुकड़ा का अधिकतम भार (किग्रा) | मशीन का वजन (किग्रा) | ||||||
| एक्स | Y | Z | Lx | लय | Lz | Dx | डज़ | Dz1 | |||

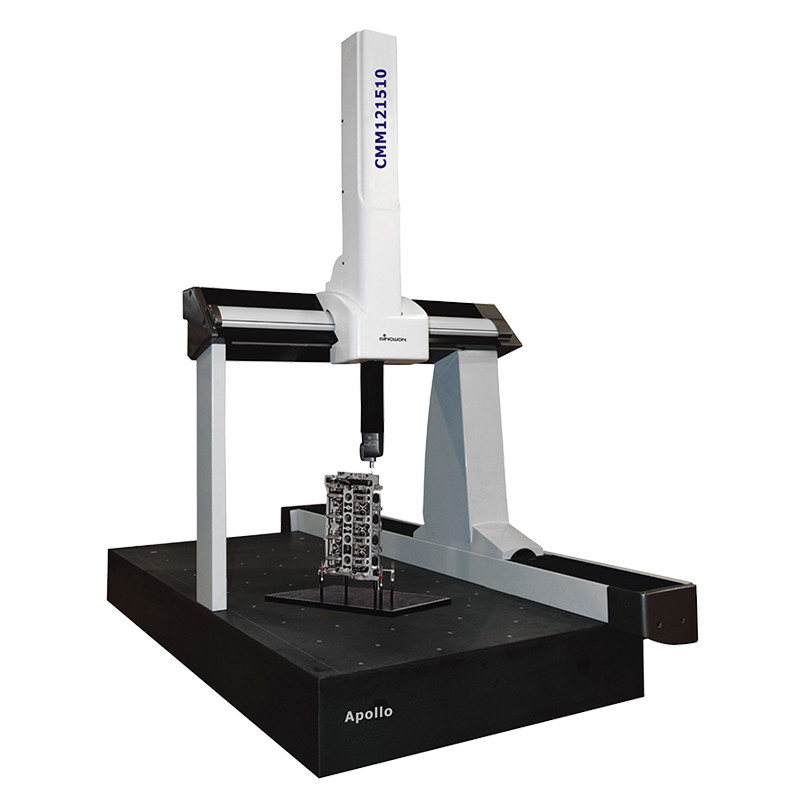

| अपोलो 121510 | 1200 | 1500 | 1000 | 1840 | 2895 | 3360 | 1339 | 150 | 1173 | 1800 | 3792 |
| अपोलो 122210 | 1200 | 2200 | 1000 | 1840 | 3595 | 3410 | 1339 | 150 | 1173 | 2250 | 5696 |
| अपोलो 123010 | 1200 | 3000 | 1000 | 1840 | 4395 | 3440 | 1339 | 150 | 1173 | 2250 | 7637 |
| अपोलो 152210 | 1500 | 2200 | 1000 | 2140 | 3595 | 3410 | 1639 | 150 | 1173 | 2250 | 6730 |
| अपोलो 153010 | 1500 | 3000 | 1000 | 2140 | 4395 | 3440 | 1639 | 150 | 1173 | 2250 | 9046 |
| अपोलो 152212 | 1500 | 2200 | 1200 | 2140 | 3595 | 3810 | 1639 | 150 | 1373 | 2250 | 6760 |
| अपोलो 153012 | 1500 | 3000 | 1200 | 2140 | 4395 | 3840 | 1639 | 150 | 1373 | 2250 | 9076 |
RationalDMIS2माप सॉफ्टवेयरः
इसने ANSI, ISO, GB, PTB मानक प्रमाणन प्राप्त किया है, हमेशा उन्नत मानकों और उन्नत डिजाइन अवधारणाओं के साथ सिंक्रनाइज़ किया गया है,और पूरी तरह से अंतरराष्ट्रीय स्तर पर लोकप्रिय I++ नियंत्रण प्रोटोकॉल का समर्थन करता हैइसमें उपयोगकर्ता के अनुकूल और सरल सॉफ्टवेयर इंटरफ़ेस, अद्वितीय ड्रैग-एंड-ड्रॉप त्वरित संचालन और सीएडी डेटा के साथ निर्बाध कनेक्शन है। माप से आउटपुट रिपोर्ट तक 100% ग्राफिकल विज़ुअलाइज़ेशन,जो उद्यमों के लिए एक पूर्ण माप समाधान प्रदान करता है.
तर्कसंगत डीएमआईएस सॉफ्टवेयर हमारे ग्राहकों की बढ़ती माप आवश्यकताओं को पूरा करने के लिए सीएडी, पतली दीवारों और स्कैनिंग मॉड्यूल को एकीकृत करता है।
तर्कसंगत डीएमआईएस की विशेषताएंः
● IGES, STEP, DXF, STL, XYZ और अन्य प्रारूपों का समर्थन करता है;
● CATIA, UG, PRO-E, Solidworks, Parasolid प्रत्यक्ष रीडिंग इंटरफ़ेस का समर्थन करता है;
● इंटेलिजेंट डिटेक्शनः डिटेक्शन पथ का वास्तविक समय सिमुलेशन, डिटेक्शन पथ का स्वचालित अनुकूलन;
● पूर्ण और तेज़ सहिष्णुता गणनाः GB, ISO, Y14 के अनुरूप।5, एएनएसआई, डीआईएन, एजीएमए और अन्य मानक;
● विविध रिपोर्ट आउटपुट; एचटीएमएल, एक्सेल, पीडीएफ, आउट, टीएक्सटी प्रारूप का समर्थन करें;
● प्रचुर मात्रा में विशेष मॉड्यूलः एसपीसी सांख्यिकीय विश्लेषण, सीसीडी कम्पोजिट छवि, लाइन लेजर स्कैनिंग, ब्लेड विश्लेषण, बेलनाकार इनवोल्ट गियर विश्लेषण, कैम विश्लेषण, नेटवर्क प्रोग्रामिंग, नेटवर्क रिपोर्ट;
● कोर एल्गोरिथ्म को फिजिकल-टेक्निकल बंडेनस्टल्ट (पीटीबी) द्वारा प्रमाणित किया गया है।
पता लगानाएसइस्टमः
एचएच-एमआई मैनुअल इंडेक्सिंग हेड
एचएच-एमआई एक मैन्युअल रूप से सूचकांक योग्य जांच सिर है जिसमें एक एकीकृत उच्च परिशुद्धता स्पर्श ट्रिगर जांच है।जांच सिर 15° वृद्धि में सूचकांक करने में सक्षम है और पुनः योग्यता की आवश्यकता के बिना 168 अद्वितीय पदों को प्राप्त कर सकते हैं. सिर को आसानी से एक हाथ से लॉक, अनलॉक और घुमाया जा सकता है. टच ट्रिगर जांच की एक विस्तृत श्रृंखला के लिए अनुमति देने के लिए मैन्युअल रूप से समायोजित किया जा सकता है।
| स्थिति दोहराव | 1.5μm |
| वृद्धि | 15° |
| कोणीय घूर्णन | A=0°-90° B=±180° |
| माप दिशाएँ | ±X ±Y +Z |
| समायोज्य ट्रिगर बल | 0.1N-0.3N |
| स्टाइलस की अधिकतम लंबाई | 100 मिमी |
एचएच-एमआई-एम मैनुअल इंडेक्सिंग हेड
एचएच-एमआई-एम एक मैन्युअल रूप से सूचकांक योग्य जांच सिर है. एचएच-एमआई-एम में एचएच-एमआई के समान प्रदर्शन संकेतक हैं, लेकिन एक एकीकृत सिर प्रणाली होने के बजाय,यह अपने स्वयं के एडाप्टर के साथ आता है और किसी भी मिलान जांच के साथ संगत है.
| स्थिति दोहराव | 1.5μm |
| वृद्धि | 15° |
| कुल पद संख्या | 168 |
| कोणीय घूर्णन | A=0°-90° B=±180° |
| अधिकतम विस्तार की लंबाई | 50 मिमी |
HH-A-M7.5 ऑटो-रोटिंग सिर
एचएच-ए-टी5 एक मोटर चालित सूचकांक योग्य जांच सिर है जिसमें उच्च गति संचालन और उच्च घूर्णन टोक़ है।जांच सिर एक गतिज संयुक्त (TKJ) है जो एक बहु सेंसर समर्थन देने के लिए एक Multiwire से जुड़ा जा सकता है के साथ सुसज्जित है. TKJ या तो मैन्युअल रूप से या स्वचालित रूप से requalification के लिए आवश्यकता के बिना बदला जा सकता है। जांच में सूचकांक करने में सक्षम है
7.5° वृद्धि और 720 अद्वितीय पदों तक पहुँच सकते हैं।
| स्थिति दोहराव | 0.5μm |
| वृद्धि | 7.5° |
| कुल पद संख्या | 720 |
| कोणीय घूर्णन | A=0°-105° B=±180° |
| घूर्णन गति | दो सेकंड में 90° |
| अधिकतम विस्तार की लंबाई | 300 मिमी |
