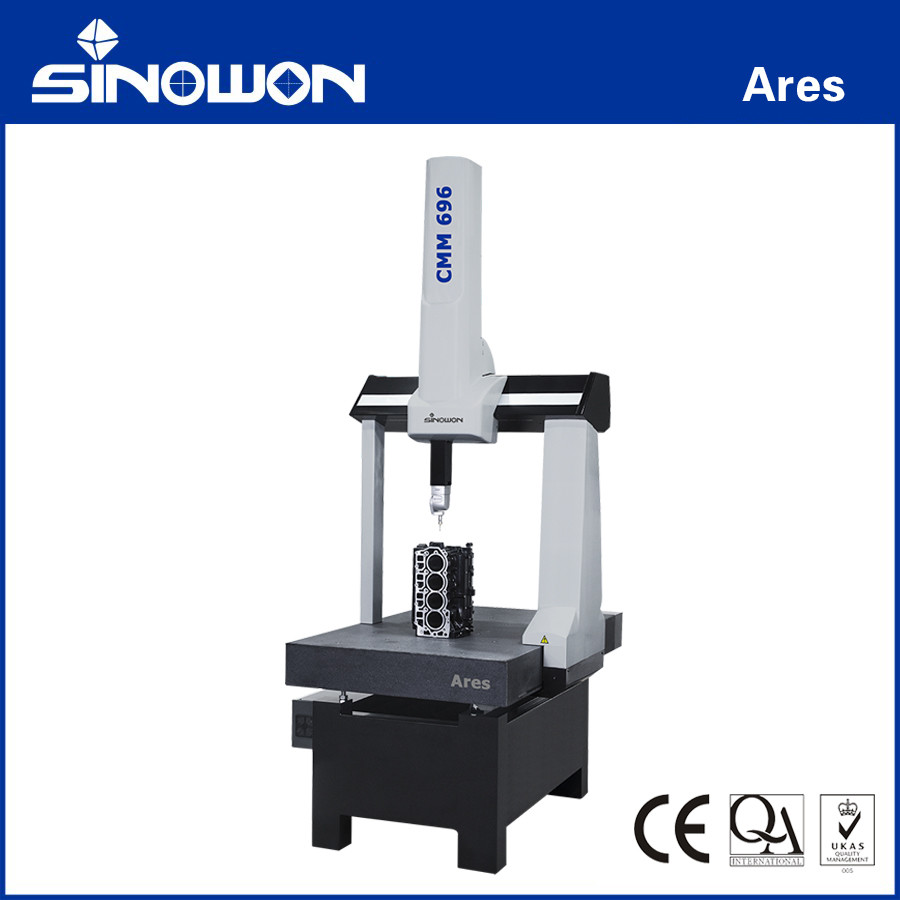

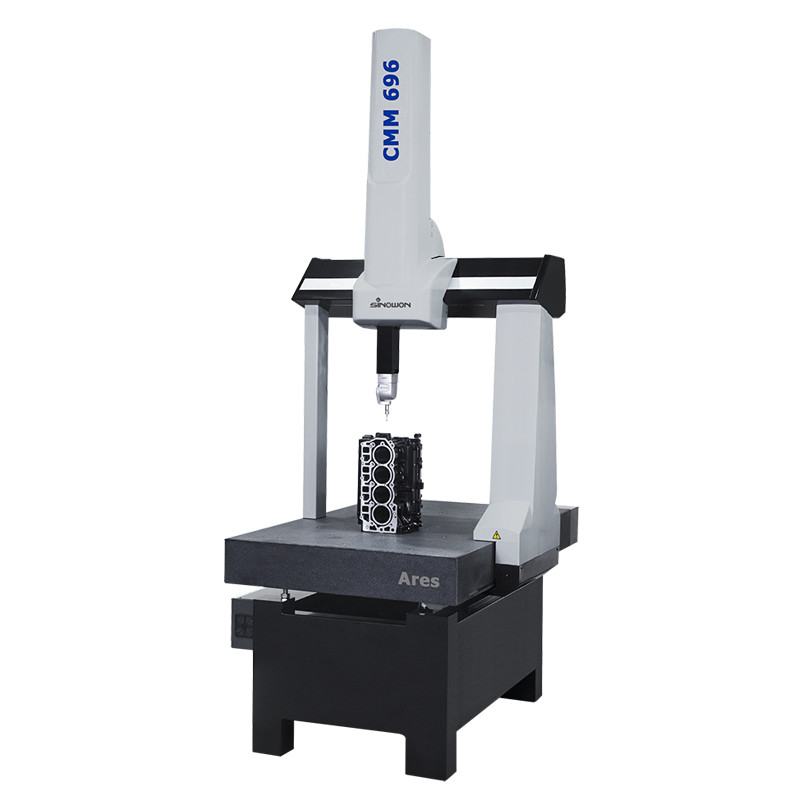

आर्थिक समन्वय मापने की मशीन एरेसश्रृंखला
परिचय:
एरेस मुख्य इकाई एक पूरी तरह से एल्यूमीनियम संरचना को अपनाता है, और एक ही समय में,डिजाइन प्रक्रिया में कंप्यूटर सहायता प्राप्त डिजाइन परिमित तत्व विश्लेषण सिद्धांतों और मॉड्यूलर डिजाइन सिद्धांतों की एक विस्तृत श्रृंखला लागू होती है. यह पूरी मशीन प्रणाली को तापमान प्रतिरोध और विरूपण / मोड़ प्रतिरोध में सुधार करता है, पूरी मशीन की स्थानिक संरचना की स्थिरता में सुधार करता है,और संरचनात्मक सूक्ष्म विरूपण के प्रभाव को कम, कंपन और तापमान ढाल माप प्रदर्शन पर परिवर्तन। बंद-लूप वितरित हवा असर डिजाइन मापने की मशीन की धुरी की यांत्रिक आंदोलन को अनुकूलित करता है।परिणामस्वरूप, पूरी प्रणाली माप प्रक्रिया के दौरान उच्च स्तर की दोहरावशीलता और प्रणाली की दीर्घकालिक स्थिरता प्रदर्शित करती है।
Fव्यंजन:
एक्स-दिशा बीम अल्ट्रा-उच्च कठोरता परिशुद्धता त्रिकोणीय बीम (Tricision ®) तकनीक को अपनाता है। चलती भार को कम करके पूरी मशीन के प्रदर्शन में सुधार होता है,और यह स्थिरता और कठोरता सुनिश्चित करने के लिए सबसे अच्छा संरचनात्मक डिजाइन है.
l तीनों अक्षों को सिंक्रोनस बेल्ट द्वारा संचालित किया जाता है, जो कॉम्पैक्ट, गैर-स्लिप, तेज़, कम शोर और रखरखाव में आसान हैं।
यह निर्देशांक मापने के सॉफ्टवेयर से लैस है, यह किसी भी सामान्य कार्यस्थल निरीक्षण आवश्यकताओं को पूरा कर सकता है।
हम पेशेवर एकीकृत डिजाइन समाधान (फाउंडेशन, कंपन में कमी, वातानुकूलित कमरे, लोडिंग और अनलोडिंग आदि सहित) प्रदान कर सकते हैं।
विनिर्देश:
|
मॉडल |
अधिकतम अनुमेय त्रुटि MPE ((μm), L ((mm), (ISO10360-2) | 3D अधिकतम गति (मिमी/सेकंड) |
3D अधिकतम त्वरण (मिमी/सेकंड) |
|||||
| HP-TMe | HP-THDe | |||||||
| E0/E150 | पीएफटीयू | R0 | E0/E150 | पीएफटीयू | R0 | |||
| एरेस 696 | 2.5 + L/300 | 2.8 | 2.5 | 2.3+ L/300 | 2.6 | 2.3 | 520 | 1730 |
| एरेस 8116 | 2.7+ L/300 | 2.9 | 2.7 | 2.5+ L/300 | 2.7 | 2.5 | 520 | 1730 |
|
मॉडल |
यात्रा की सीमा ((मिमी) | आयाम ((मिमी) | मापा गया कार्य टुकड़ा का अधिकतम भार (किग्रा) | मशीन का वजन (किलो) | ||||
| एक्स | Y | Z | Lx | लय | Lz | |||
| एरेस 696 | 600 | 900 | 600 | 991 | 1488 | 2610 | 300 | 730 |
| एरेस 8116 | 800 | 1100 | 600 | 1191 | 1688 | 2610 | 500 | 1080 |
|
प्रदर्शन परीक्षण के लिए जांच संरचनाः एचपी-टीएमई/एचपी-टीएचडीईःमानक बल माप। जांच 10 मिमी लंबी है, टिप व्यास 4 मिमी है। प्रदर्शन मेट्रिक्स निम्नलिखित शर्तों के तहत मान्य हैं: मानक परिवेश का तापमान:18 - 22°C; परिवेश तापमान में परिवर्तन:1°C/h - 2°C/24h; तापमान ढाल:1°C/m; सापेक्ष आर्द्रता:25% - 75% |
संरचना आरेखः
RationalDMIS2माप सॉफ्टवेयर:
इसने ANSI, ISO, GB, PTB मानक प्रमाणन प्राप्त किया है, हमेशा उन्नत मानकों और उन्नत डिजाइन अवधारणाओं के साथ सिंक्रनाइज़ किया गया है,और पूरी तरह से अंतरराष्ट्रीय स्तर पर लोकप्रिय I++ नियंत्रण प्रोटोकॉल का समर्थन करता हैइसमें उपयोगकर्ता के अनुकूल और सरल सॉफ्टवेयर इंटरफ़ेस, अद्वितीय ड्रैग-एंड-ड्रॉप त्वरित संचालन और सीएडी डेटा के साथ निर्बाध कनेक्शन है। माप से आउटपुट रिपोर्ट तक 100% ग्राफिकल विज़ुअलाइज़ेशन,जो उद्यमों के लिए एक पूर्ण माप समाधान प्रदान करता है.
तर्कसंगत डीएमआईएस सॉफ्टवेयर हमारे ग्राहकों की बढ़ती माप आवश्यकताओं को पूरा करने के लिए सीएडी, पतली दीवारों और स्कैनिंग मॉड्यूल को एकीकृत करता है।
की विशेषताएंतर्कसंगत डीएमआईएस:
l IGES, STEP, DXF, STL, XYZ और अन्य प्रारूपों का समर्थन करता है;
l CATIA, UG, PRO-E, Solidworks, Parasolid प्रत्यक्ष रीडिंग इंटरफेस का समर्थन करता है;
l बुद्धिमान पता लगानेः वास्तविक समय में पता लगाने पथ का अनुकरण, पता लगाने पथ का स्वचालित अनुकूलन;
पूर्ण और तेज़ सहिष्णुता गणनाः GB, ISO, Y14 के अनुरूप।5, एएनएसआई, डीआईएन, एजीएमए और अन्य मानक;
l विविध रिपोर्ट आउटपुट; एचटीएमएल, एक्सेल, पीडीएफ, आउट, टीएक्सटी प्रारूप का समर्थन;
l प्रचुर मात्रा में विशेष मॉड्यूलः एसपीसी सांख्यिकीय विश्लेषण, सीसीडी कम्पोजिट इमेज, लाइन लेजर स्कैनिंग, ब्लेड विश्लेषण, बेलनाकार इनवोल्ट गियर विश्लेषण, कैम विश्लेषण, नेटवर्क प्रोग्रामिंग, नेटवर्क रिपोर्ट;
l कोर एल्गोरिथ्म को फिजिकल-टेक्निकल बंडेनस्टल्ट (पीटीबी) द्वारा प्रमाणित किया गया है।
