समन्वय मापने की मशीन एथेना एसतिलक
उत्पाद का परिचय:

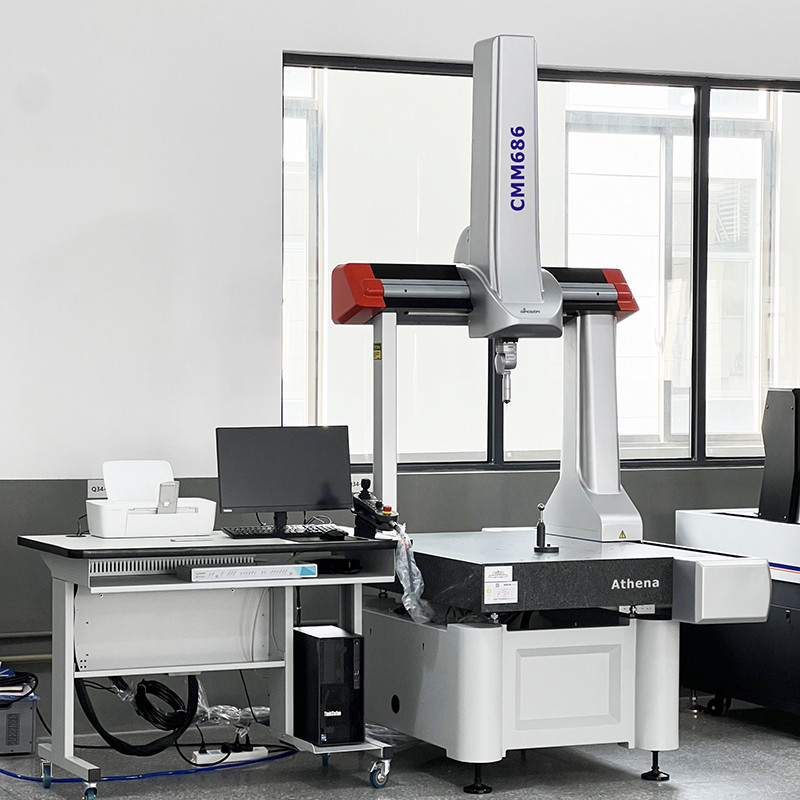

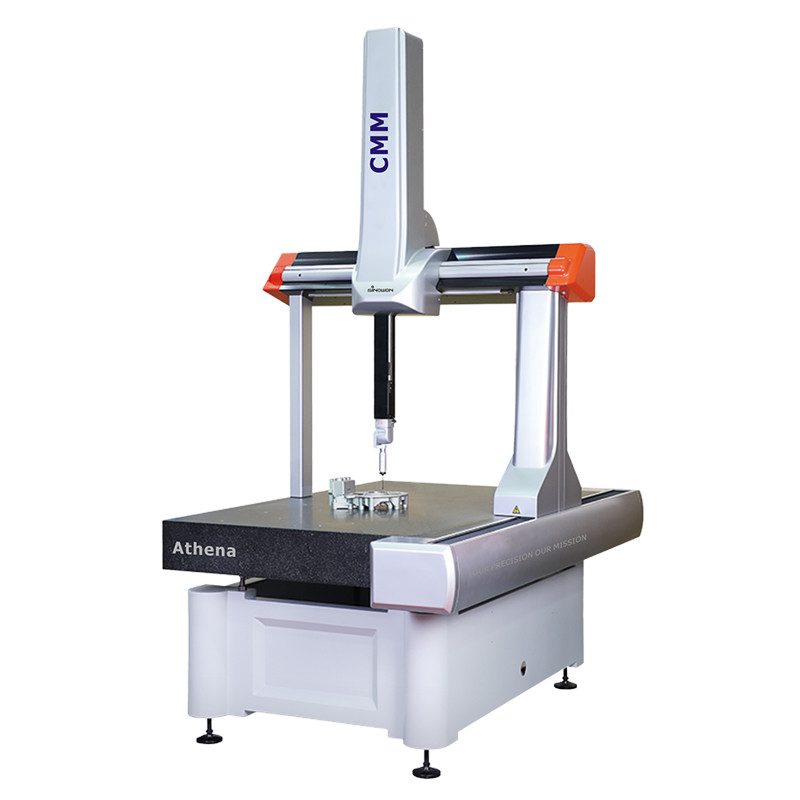

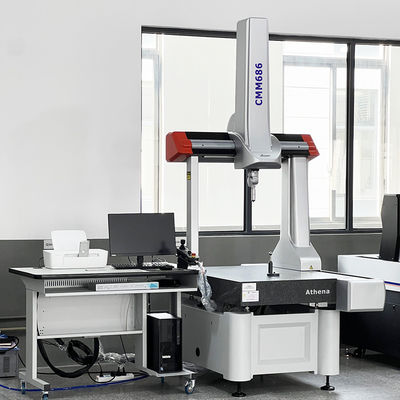

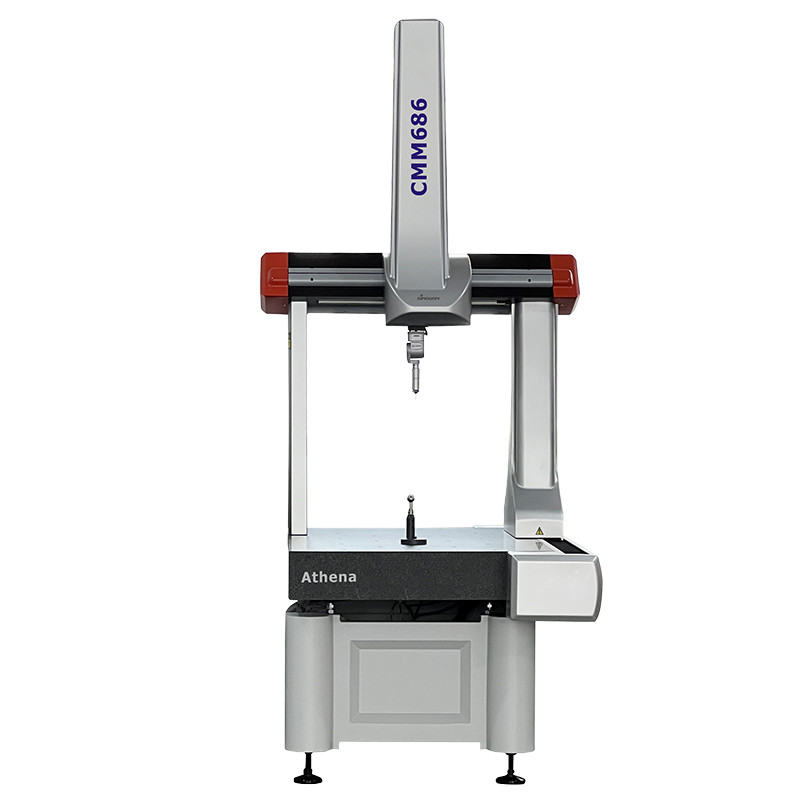

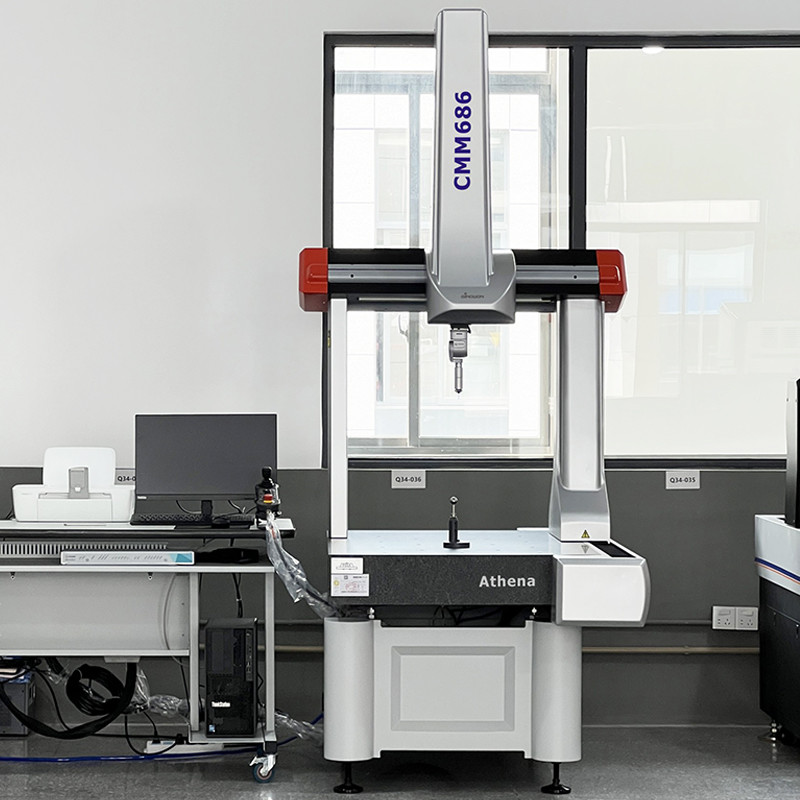

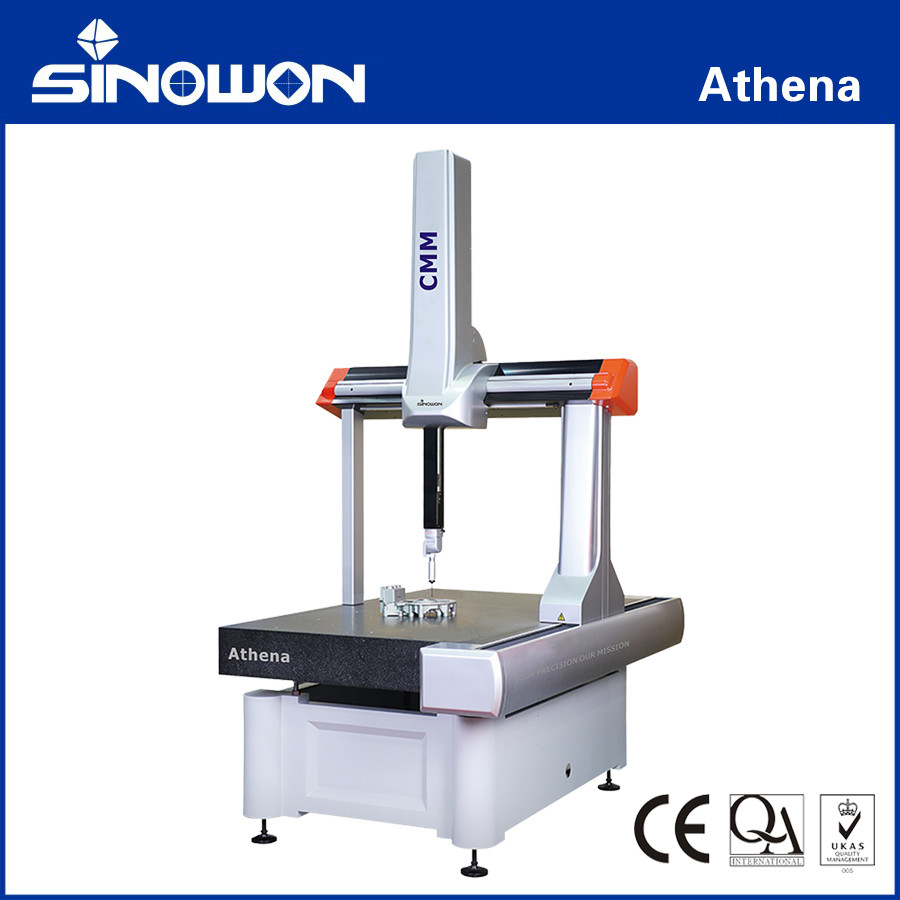

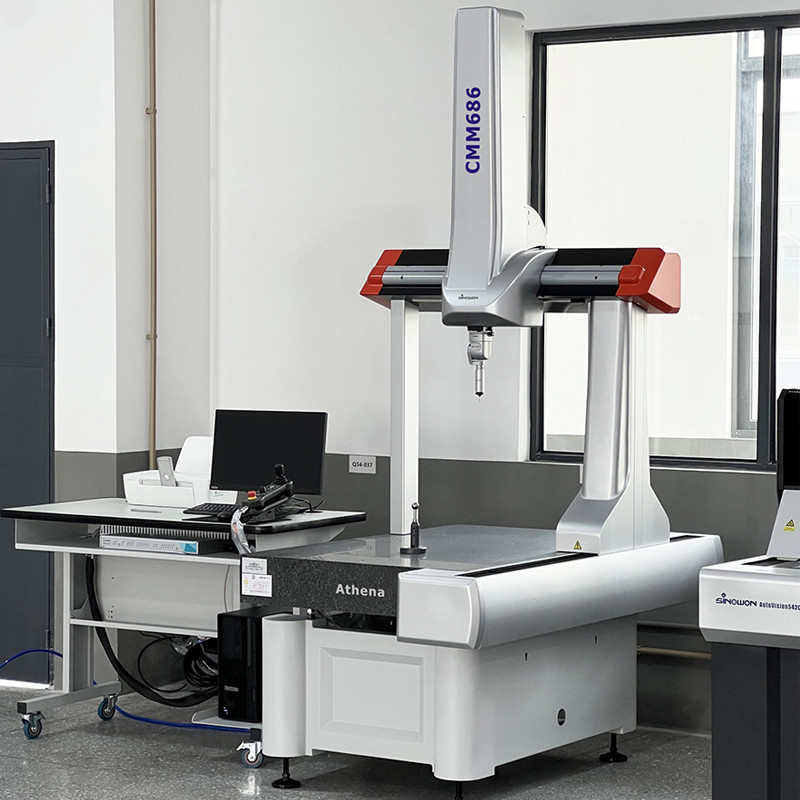

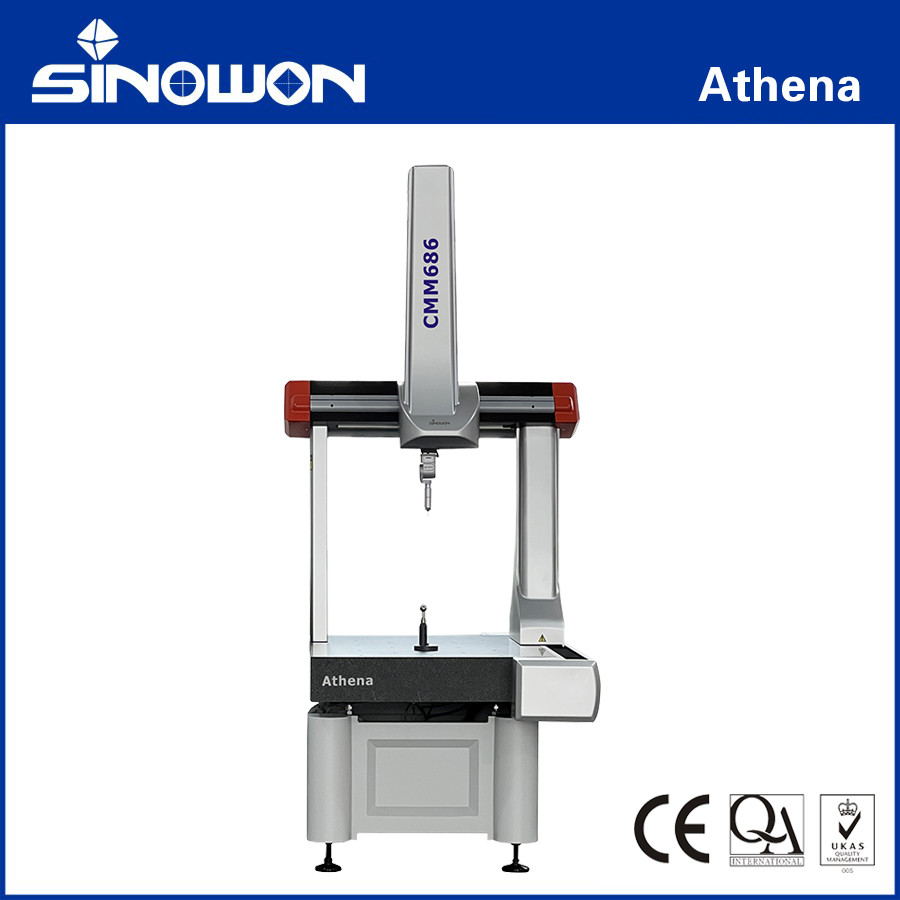

मूल मशीन संरचना के दृष्टिकोण से, एथेना में पूरी तरह से एल्यूमीनियम निर्माण है और परिमित तत्व विश्लेषण (एफईए) और मॉड्यूल विश्लेषण सहित व्यापक सीएडी तकनीकों का उपयोग किया गया है,के परिणामस्वरूप बेहतर थर्मल, आयामी/टोरशनल, और ज्यामितीय स्थिरता और संरचनात्मक विक्षोभ और माप प्रदर्शन पर कंपन और थर्मल भिन्नता के प्रभाव को कम करता है।लपेटने के आसपास हवा असर डिजाइन अक्ष गतिशीलता आंदोलन का अनुकूलन करता हैइस प्रकार, संपूर्ण प्रणाली को अधिकतम माप दोहराव और दीर्घकालिक प्रणाली स्थिरता की विशेषता है।
उत्पाद की विशेषता:
विनिर्देश:
|
मॉडल |
अधिकतम अनुमेय त्रुटि MPE ((μm), L ((mm), (ISO10360-2) | 3D अधिकतम गति (मिमी/सेकंड) | 3D अधिकतम त्वरण (मिमी/सेकंड) | ||||||
| HP-TMe | HP-THDe | एचपी-एस-एक्स1 | |||||||
| MPEE | एमपीईपी | MPEE | एमपीईपी | MPEE | एमपीईपी | एमपीईटीएचपी/टी | |||
| एथेना 564 | 2.3+L/300 | 2.5 | 2.1+एल/300 | 2.3 | 1.9+एल/300 | 2.1 | 3.0/68 | 520 | 1730 |
| एथेना 686 | 2.3+एल/300 | 2.5 | 2.1+एल/300 | 2.3 | 1.9+एल/300 | 2.1 | 3.0/68 | 520 | 1730 |
| एथेना 8106 | 2.4+L/300 | 2.6 | 2.2+एल/300 | 2.5 | 2.0+L/300 | 2.2 | 3.5/68 | 520 | 1730 |
| एथेना 8126 | 2.4+L/300 | 2.6 | 2.2+एल/300 | 2.5 | 2.0+L/300 | 2.2 | 3.5/68 | 520 | 1730 |
| एथेना 8156 | 2.4+L/300 | 2.6 | 2.2+एल/300 | 2.5 | 2.0+L/300 | 2.2 | 3.5/68 | 520 | 1730 |
| एथेना 10128 | 2.6+एल/300 | 2.8 | 2.4+L/300 | 2.7 | 2.3+एल/300 | 2.5 | 4.0/68 | 520 | 1730 |
| एथेना 10158 | 2.6+एल/300 | 2.8 | 2.4+L/300 | 2.7 | 2.3+एल/300 | 2.5 | 4.0/68 | 520 | 1730 |
| एथेना 10218 | 2.6+एल/300 | 2.8 | 2.4+L/300 | 2.7 | 2.3+एल/300 | 2.5 | 4.0/68 | 520 | 1730 |
| एथेना 10308 | 2.6+एल/300 | 2.8 | 2.4+L/300 | 2.7 | 2.3+एल/300 | 2.5 | 4.0/68 | 520 | 1730 |
| एथेना 121510 | 2.9+एल/300 | 3.4 | 2.7+एल/300 | 3.3 | 2.6+एल/300 | 3.1 | 5.0/68 | 433 | 1040 |
| एथेना 122210 | 2.9+एल/300 | 3.4 | 2.7+एल/300 | 3.3 | 2.6+एल/300 | 3.1 | 5.0/68 | 433 | 1040 |
| एथेना 123010 | 2.9+एल/300 | 3.4 | 2.7+एल/300 | 3.3 | 2.6+एल/300 | 3.1 | 5.0/68 | 433 | 1040 |
| एथेना 152210 | 3.4+L/300 | 3.9 | 3.2+एल/300 | 3.8 | 3.1+एल/300 | 3.6 | 5.2/68 | 433 | 1040 |
| एथेना 153010 | 3.4+L/300 | 3.9 | 3.2+एल/300 | 3.8 | 3.1+एल/300 | 3.6 | 5.2/68 | 433 | 1040 |
| एथेना 152212 | 3.9+एल/300 | 4.4 | 3.7+एल/300 | 4.3 | 3.6+एल/300 | 4.1 | 5.2/68 | 433 | 1040 |
| एथेना 153012 | 3.9+एल/300 | 4.4 | 3.7+एल/300 | 4.3 | 3.6+एल/300 | 4.1 | 5.2/68 | 433 | 1040 |
| मॉडल | यात्रा की सीमा ((मिमी) | आयाम ((मिमी) | दिन का प्रकाश ((मिमी) |
मापा गया कार्य टुकड़ा का अधिकतम भार (किलो) |
मशीन का वजन (किग्रा) | ||||||
| एक्स | Y | Z | Lx | लय | Lz | Dx | डज़ | Dz1 | |||
| एथेना 564 | 500 | 600 | 400 | 1055 | 1535 | 2247 | 634 | 114 | 594 | 300 | 590 |
| एथेना 686 | 600 | 800 | 600 | 1150 | 1735 | 2630 | 734 | 114 | 794 | 300 | 730 |
| एथेना 8106 | 800 | 1000 | 600 | 1350 | 1935 | 2640 | 934 | 114 | 794 | 500 | 1074 |
| एथेना 8126 | 800 | 1200 | 600 | 1350 | 2135 | 2640 | 934 | 114 | 794 | 500 | 1196 |
| एथेना 8156 | 800 | 1500 | 600 | 1350 | 2435 | 2640 | 934 | 114 | 794 | 500 | 1379 |
| एथेना 10128 | 1000 | 1200 | 800 | 1615 | 2220 | 2940 | 1130 | 118 | 940 | 1300 | 1785 |
| एथेना 10158 | 1000 | 1500 | 800 | 1615 | 2520 | 2940 | 1130 | 118 | 940 | 1500 | 2090 |
| एथेना 10218 | 1000 | 2100 | 800 | 1615 | 3120 | 2950 | 1130 | 118 | 940 | 1800 | 2625 |
| एथेना 10308 | 1000 | 2980 | 800 | 1615 | 4020 | 3010 | 1130 | 118 | 940 | 2000 | 4400 |
| एथेना 121510 | 1200 | 1500 | 1000 | 1840 | 2895 | 3360 | 1339 | 150 | 1173 | 1800 | 3792 |
| एथेना 122210 | 1200 | 2200 | 1000 | 1840 | 3595 | 3410 | 1339 | 150 | 1173 | 2250 | 5696 |
| एथेना 123010 | 1200 | 3000 | 1000 | 1840 | 4395 | 3440 | 1339 | 150 | 1173 | 2250 | 7637 |
| एथेना 152210 | 1500 | 2200 | 1000 | 2140 | 3595 | 3410 | 1639 | 150 | 1173 | 2250 | 6730 |
| एथेना 153010 | 1500 | 3000 | 1000 | 2140 | 4395 | 3440 | 1639 | 150 | 1173 | 2250 | 9046 |
| एथेना 152212 | 1500 | 2200 | 1200 | 2140 | 3595 | 3810 | 1639 | 150 | 1373 | 2250 | 6760 |
| एथेना 153012 | 1500 | 3000 | 1200 | 2140 | 4395 | 3840 | 1639 | 150 | 1373 | 2250 | 9076 |
|
प्रदर्शन परीक्षण के लिए जांच संरचनाः HP-TMe/HP-THDe: मानक बल माप, जांच 10 मिमी लंबी है, टिप व्यास 4 मिमी है। HP-S-X1:HP-S-X1S/HP-S-X1H/HP-S-X1C, जांच 50 मिमी लंबी है, टिप व्यास 5 मिमी है। प्रदर्शन मेट्रिक्स निम्नलिखित शर्तों के तहत मान्य हैं: मानक परिवेश का तापमानः 18-22°C परिवेश तापमान में परिवर्तनः 1°C/h - 2°C/24h तापमान ढालः 1°C/m सापेक्ष आर्द्रताः 25% - 75% |
RationalDMIS2माप सॉफ्टवेयरः
इसने ANSI, ISO, GB, PTB मानक प्रमाणन प्राप्त किया है, हमेशा उन्नत मानकों और उन्नत डिजाइन अवधारणाओं के साथ सिंक्रनाइज़ किया गया है,और पूरी तरह से अंतरराष्ट्रीय स्तर पर लोकप्रिय I++ नियंत्रण प्रोटोकॉल का समर्थन करता हैइसमें उपयोगकर्ता के अनुकूल और सरल सॉफ्टवेयर इंटरफ़ेस, अद्वितीय ड्रैग-एंड-ड्रॉप त्वरित संचालन और सीएडी डेटा के साथ निर्बाध कनेक्शन है। माप से आउटपुट रिपोर्ट तक 100% ग्राफिकल विज़ुअलाइज़ेशन,जो उद्यमों के लिए एक पूर्ण माप समाधान प्रदान करता है.
तर्कसंगत डीएमआईएस सॉफ्टवेयर हमारे ग्राहकों की बढ़ती माप आवश्यकताओं को पूरा करने के लिए सीएडी, पतली दीवारों और स्कैनिंग मॉड्यूल को एकीकृत करता है।
तर्कसंगत डीएमआईएस की विशेषताएंः
● IGES, STEP, DXF, STL, XYZ और अन्य प्रारूपों का समर्थन करता है;
● CATIA, UG, PRO-E, Solidworks, Parasolid प्रत्यक्ष रीडिंग इंटरफ़ेस का समर्थन करता है;
● इंटेलिजेंट डिटेक्शनः डिटेक्शन पथ का वास्तविक समय सिमुलेशन, डिटेक्शन पथ का स्वचालित अनुकूलन;
● पूर्ण और तेज़ सहिष्णुता गणनाः GB, ISO, Y14 के अनुरूप।5, एएनएसआई, डीआईएन, एजीएमए और अन्य मानक;
● विविध रिपोर्ट आउटपुट; एचटीएमएल, एक्सेल, पीडीएफ, आउट, टीएक्सटी प्रारूप का समर्थन करें;
● प्रचुर मात्रा में विशेष मॉड्यूलः एसपीसी सांख्यिकीय विश्लेषण, सीसीडी कम्पोजिट छवि, लाइन लेजर स्कैनिंग, ब्लेड विश्लेषण, बेलनाकार इनवोल्ट गियर विश्लेषण, कैम विश्लेषण, नेटवर्क प्रोग्रामिंग, नेटवर्क रिपोर्ट;
● कोर एल्गोरिथ्म को फिजिकल-टेक्निकल बंडेनस्टल्ट (पीटीबी) द्वारा प्रमाणित किया गया है।
