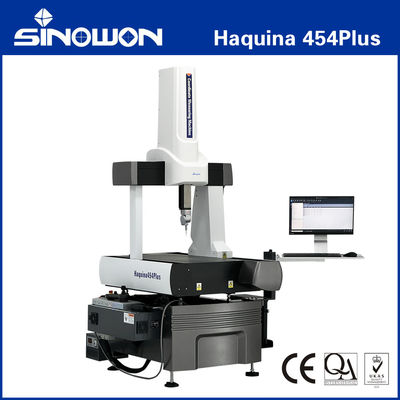

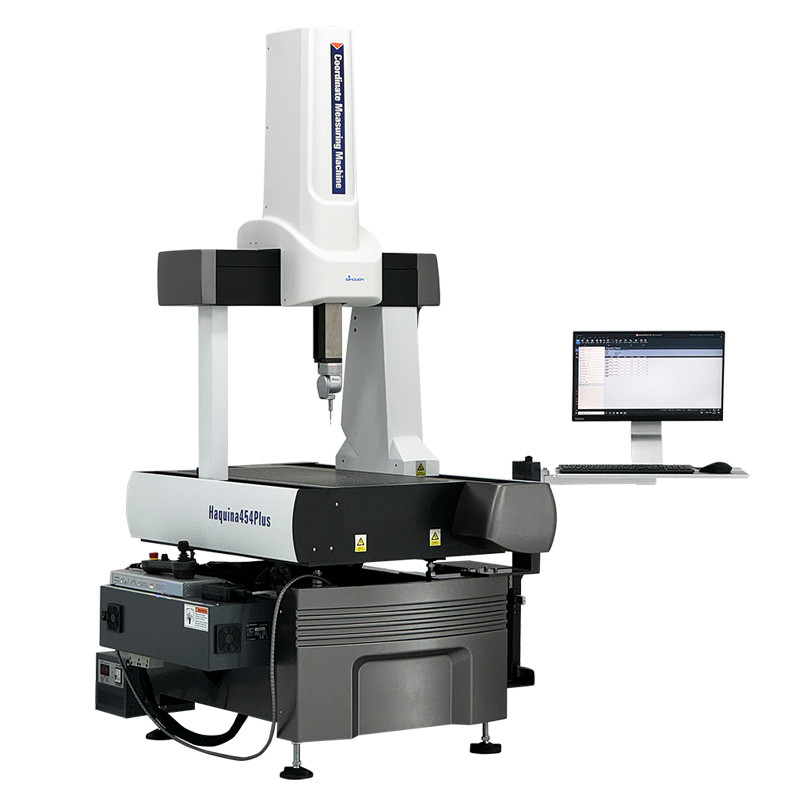

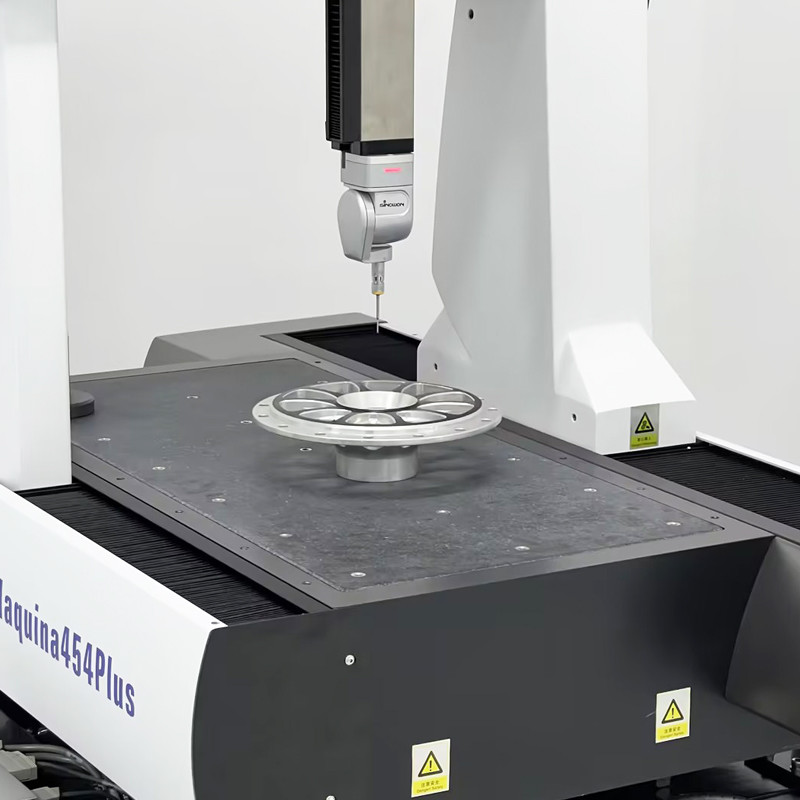

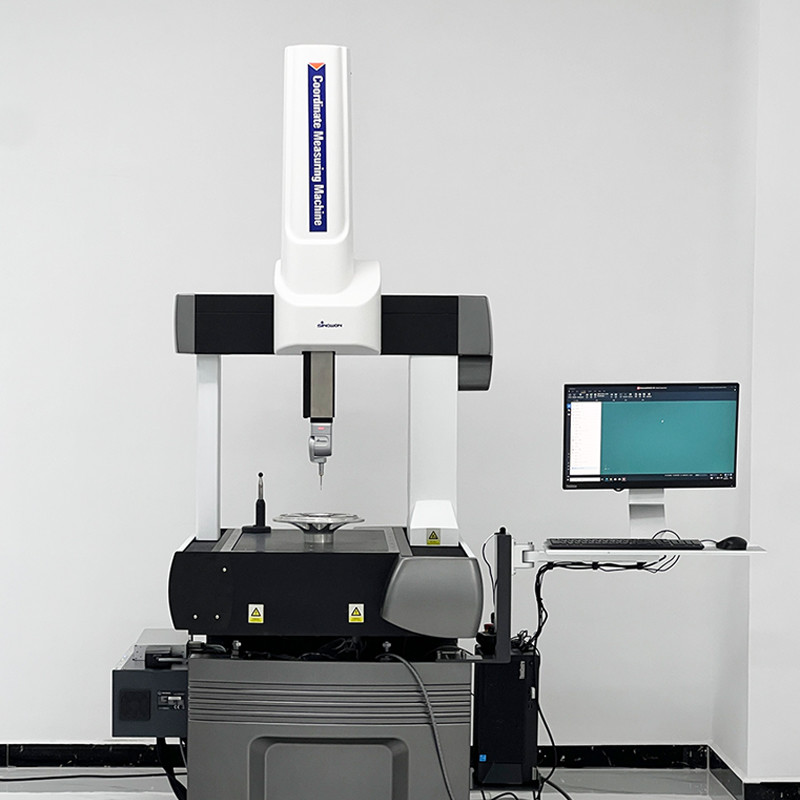

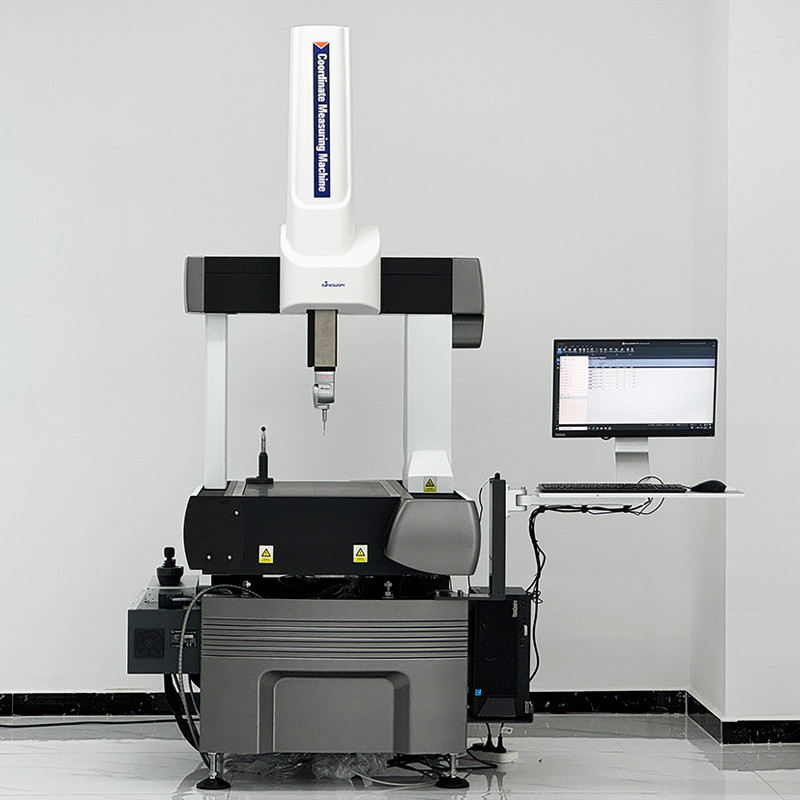

अर्ध-स्वचालित चलती पुल निर्देशांक मापने की मशीनHअखाड़ा454प्लस
तकनीकी विवरण
तकनीकी हाइलाइट:
पीप्रमाणीकरण:
| मापने के लिए स्ट्रोक ((मिमी) |
कुल मिलाकर आयाम ((मिमी) |
मशीन का वजन (किलो) |
अधिकतम भाग वजन (किलो)
|
|||||
| एक्स | Y | Z | Lx | लय | Lz | |||
| 400 | 470 | 358 | 917 | 1400 | 2230 | 758 | 160 | |
| सटीकता आईएसओ 10360 के अनुसार है | ||||||||
| आकार माप के लिए CMM के संकेत की अधिकतम अनुमेय त्रुटि (मिमी) | अधिकतम अनुमेय जांच त्रुटि (मिमी) | |||||||
|
3.5+L/300 ((20±2°) 4.5+L/300 ((20±5°) |
4.0 | |||||||
| गतिशील प्रदर्शन | ||||||||
| थ्रीडी पोजिशनिंग स्पीड ((मिमी/सेकंड) | 3D त्वरण ((मिमी/सेकंड) | |||||||
| 520 | 1730 | |||||||
पर्यावरण विनिर्देश:
| कमरे के लिए आवश्यक विनिर्देश | |
| कमरे का तापमान | 18°22°C |
| तापमान ढाल (समय में) | 1°C/घंटा |
| तापमान ढाल (समय में) | 2°C /24 घंटे |
| तापमान ढाल (मात्रा में) | 1°C/m |
| आर्द्रता के लिए आवश्यक विनिर्देश | |
| सापेक्ष आर्द्रता | 45-75% |
| वायु आपूर्ति प्रणाली के लिए आवश्यक विनिर्देश | |
| न्यूनतम वायु दबाव | 5 बार [0.5 एमपीए] |
| वायु खपत | 150 NL/मिनट |
| विद्युत आवश्यकताएं | |
| वोल्टेज | 220 V ± 10% |
| आवृत्ति | 50/60 Hz |
| वर्तमान | 15 ए |
| विद्युत नियंत्रणों के विश्वसनीय संचालन के लिए अच्छी जमीन (४ वाट से कम) की आवश्यकता होती है। | |
नोटः साइट तैयारी गाइड ग्राहक को यह जानने में मदद करेगा कि कमरे की आवश्यकताओं तक कैसे पहुंचें।
सीएमएममाप और निरीक्षण सॉफ्टवेयरः
External-array Software, Inc. की स्थापना 2001 की शुरुआत में हुई थी। हमारे पास 25 से अधिक वर्षों का सफल सीएमएम सॉफ्टवेयर विकास अनुभव है, RationalDMIS सीएमएम सॉफ्टवेयर की एक नई पीढ़ी के रूप में,यह पूर्ण स्वतंत्रता के तहत विकसित किया गया है, अपने सीधे आगे,शक्तिशाली और अत्यधिक कुशल कार्यक्षमता के साथ विशेषता है। यह न केवल सीएमएम उद्योग के विशेषज्ञों द्वारा अत्यधिक प्रशंसा की गई है,लेकिन ग्राहकों का विश्वास भी हासिल करता है।वैश्विक बिक्री में 10000 से अधिक सेट हैं।
कुछ ग्राहक जिनमें शामिल हैंः जनरल डायनेमिक्स, जनरल इलेक्ट्रिक, बोइंग, कॉर्निंग, ज़ेरॉक्स कॉरपोरेशन, प्रैट एंड व्हिटनी, सीमेंस, बीएमडब्ल्यू, एबीबी इंक, ब्रूकर...
अद्वितीय और संक्षिप्त उपयोगकर्ता इंटरफ़ेस, कोई पॉप-अप विंडो नहीं, कोई जटिल इनपुट और सत्यापन प्रक्रिया नहीं, एक से अधिक पॉप-अप विंडो के कारण इंटरफेस रिडंडेंसी से बचें।ड्रैग एंड ड्रॉप ने ऑपरेशन प्रक्रिया की सरलता को अधिकतम किया.
RationalDMIS समर्थन I++, ने सफलतापूर्वक PTB का प्रमाणीकरण पारित किया है।
100% ग्राफिकल डिस्प्लेःसभी ऑपरेशन प्रक्रियाओं को 100% ग्राफिक्स में प्रदर्शित किया जा सकता है।
जांच प्रणाली:

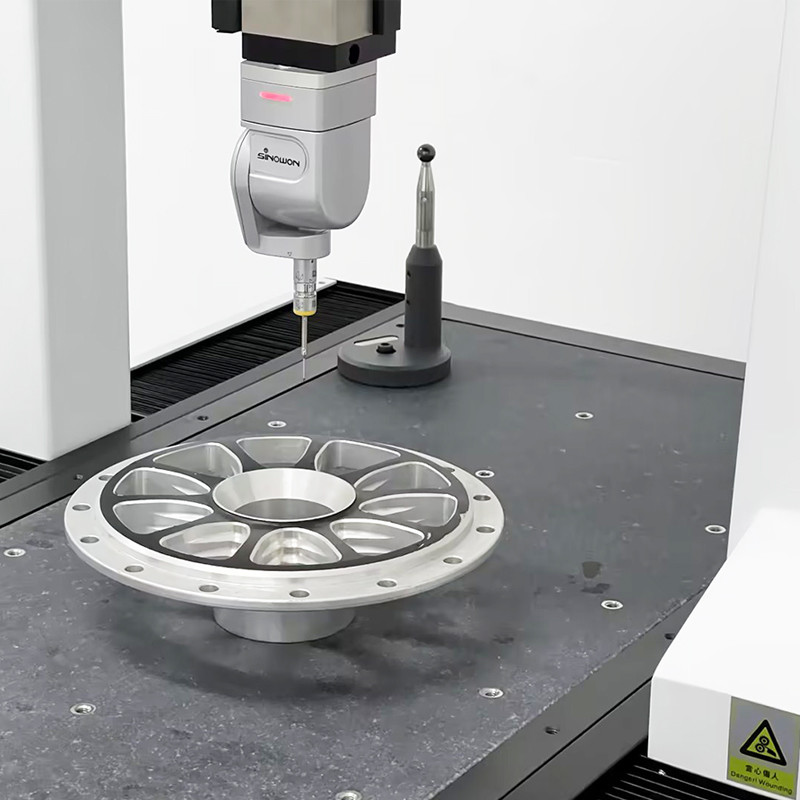

रेनिशा MH20i मैनुअल इंडेक्सिंग प्रोब हेड
एमएच20आई एक मैनुअल समायोज्य जांच सिर है जिसमें मॉड्यूल रिनीशाओ से बदलता है।
इसमें 2 अक्ष सूचकांक के साथ टीपी20 गतिज माउंट शामिल है।
यह 15° की वृद्धि में 168 दोहराए जाने योग्य स्थितियों को प्राप्त कर सकता है। एक मानक बल मॉड्यूल भी शामिल है।
| विशेषताएं | ||
| सूचकांक अक्ष A (पिच) | 0° से 90° तक, 15° का कदम | |
| सूचकांक अक्ष B (रोल) | ±180°, 15° का कदम | |
| वजन | 210 ग्राम | |
| पोजिशनिंग दोहराव | 1.5 μm | |
| अधिकतम विस्तार पट्टी | 75 मिमी | |
| टीपी20 विशेषताएं | ||
| संवेदी दिशाएँ | 5 तरीके, ±X, ±Y, +Z | |
| एक दिशात्मक पुनरावृत्ति | 0.35 μm | |
| मॉड्यूल परिवर्तन दोहराव | 2.0 μm | |
