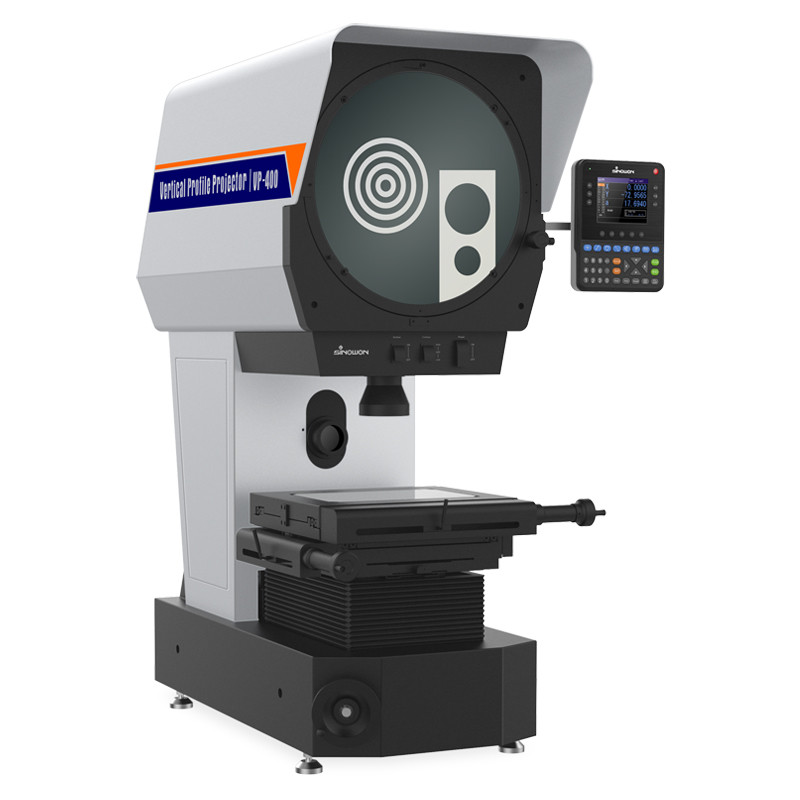

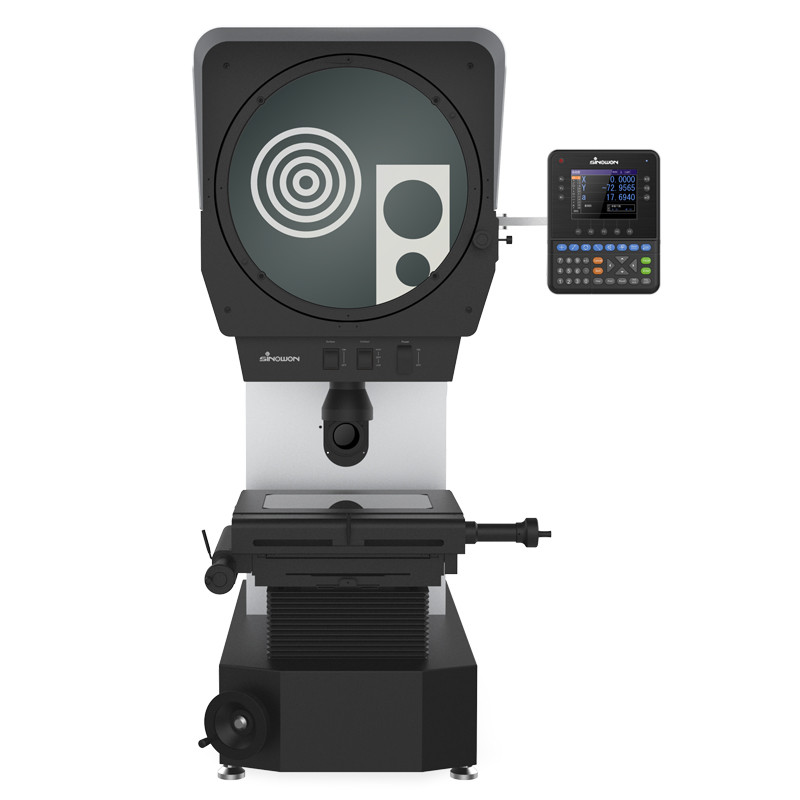

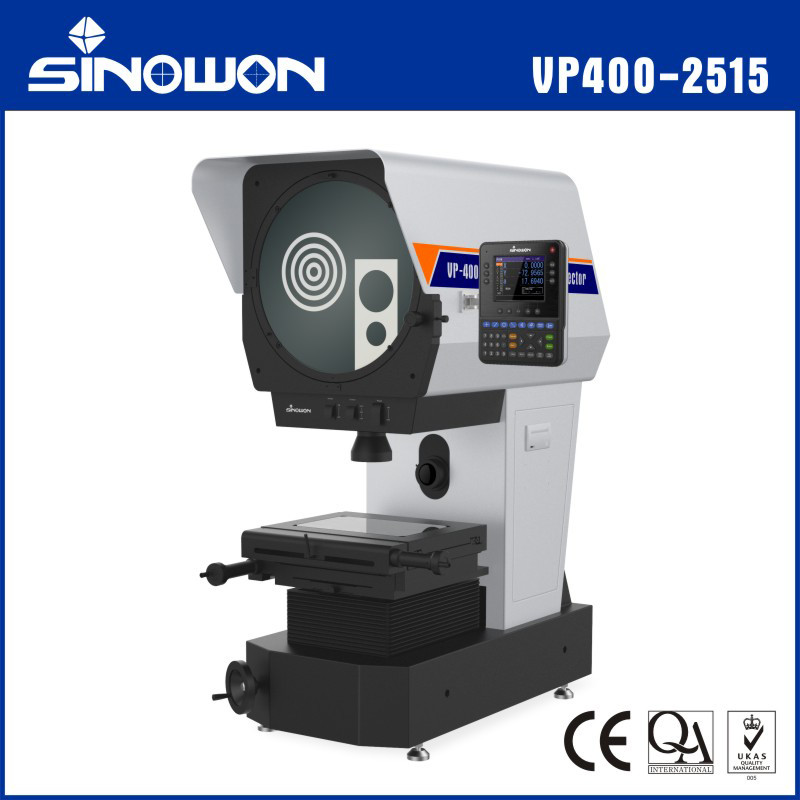

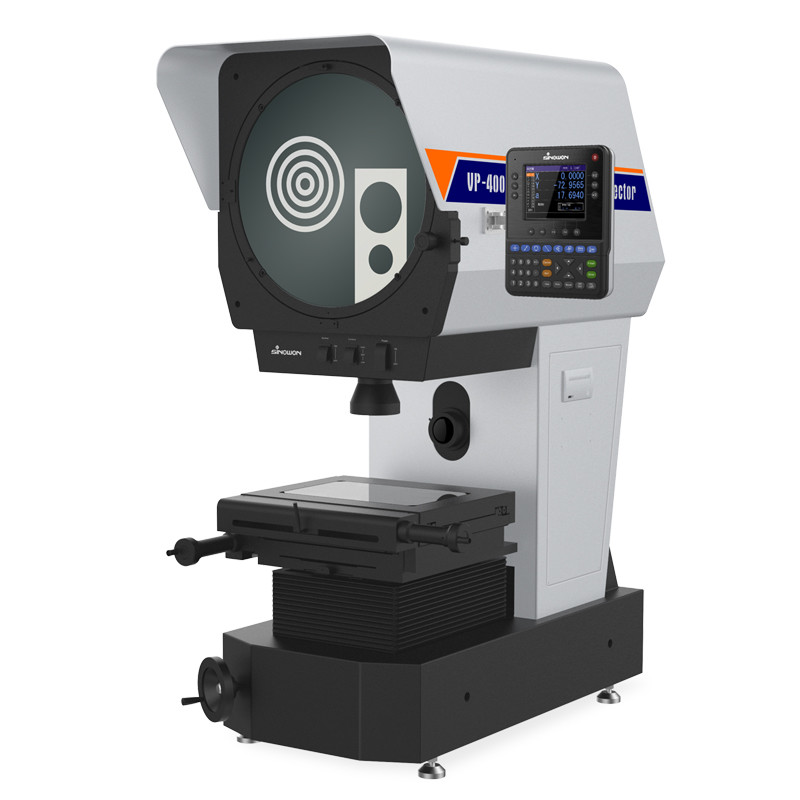

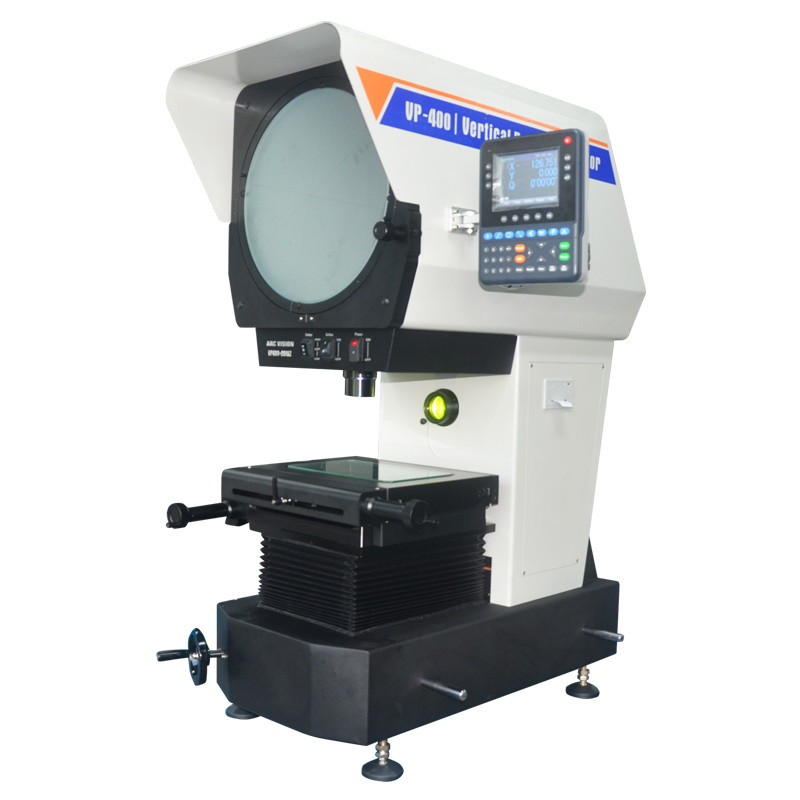

Ø400 मिमी डिजिटल वर्टिकल प्रोफाइल प्रोजेक्टर VP400-2515
विशेषताएं:
● लिफ्टिंग सिस्टम में क्रॉस रोलर रेल और प्रेसिजन स्क्रू ड्राइव को अपनाया गया है, जिससे लिफ्टिंग ड्राइव अधिक आरामदायक और स्थिर हो जाती है।
● कोटिंग प्रोसेस रिफ्लेक्टर, अधिक स्पष्ट छवि और उत्कृष्ट धूलरोधी;
● अंतर कार्य टुकड़े की मांग को पूरा करने के लिए समायोज्य समोच्च और सतह प्रकाश व्यवस्था;
● आयातित उच्च प्रकाश और लंबे समय तक उपयोग करने वाले एलईडी प्रकाश व्यवस्था, सटीक माप मांग सुनिश्चित करने के लिए;
● उच्च संकल्प वाली ऑप्टिकल प्रणाली जिसमें स्पष्ट छवि और आवर्धन त्रुटि 0.08% से कम है;
● शक्तिशाली द्वि-अक्षीय पंखे शीतलन प्रणाली,जीवन का उपयोग करके अत्यधिक वृद्धि;
● शक्तिशाली और रंगीन डीआरओ डीपी 400, तेज और सटीक 2 डी माप;
● निर्मित मिनी प्रिंटर, डेटा प्रिंट और सहेज सकता है;
● मानक 10X ऑब्जेक्टिव, वैकल्पिक 5X, 20X, 50X ऑब्जेक्टिव, रोटरी टेबल, फुट स्विच, क्लैंप आदि के साथ।
विनिर्देशः
| वस्तु | Ø400 मिमी डिजिटल वर्टिकल प्रोफाइल प्रोजेक्टर | |

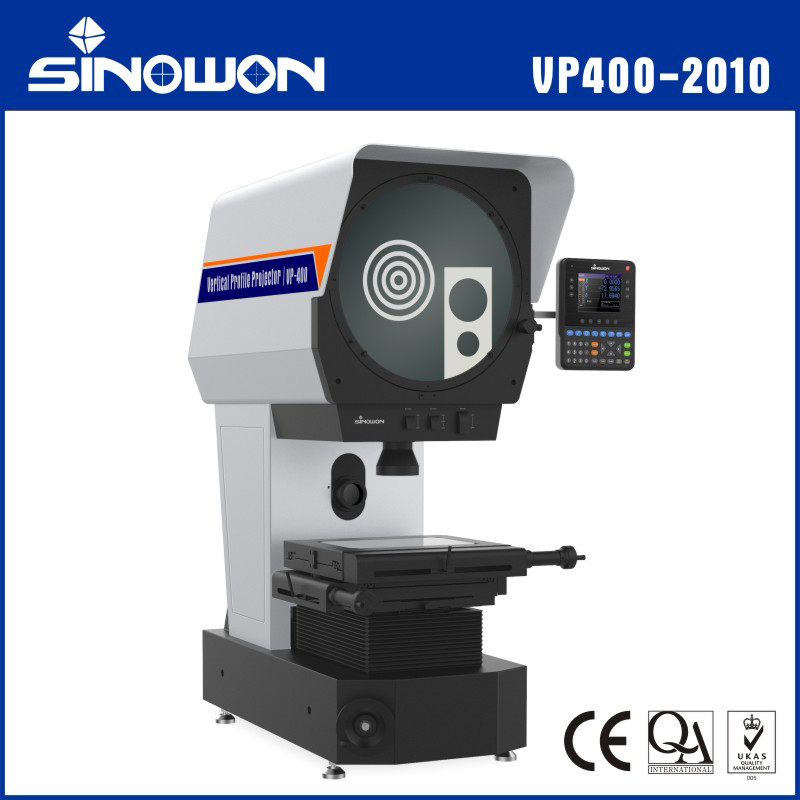

| रिवर्स इमेज | VP400-2010 (#511-410) | VP400-2515 (#511-420) |
| मुखपृष्ठ छवि | VP400-2010Z ((#511-410Z) | VP400-2515Z ((#511-420Z) |
| धातु चरण का आकार | 308x408 मिमी | 308x408 मिमी |
| ग्लास स्टेज का आकार | 198x306 मिमी | 198x306 मिमी |
| चरण यात्रा | 200x100 मिमी | 250x150 मिमी |
| उत्पाद का आयाम ((L×W×H) | 1003x617x1309 मिमी | 1003x617x1309 मिमी |
| पैकेजिंग आयाम ((L×W×H) | 1200x800x1580 मिमी | 1200x800x1580 मिमी |
| ध्यान केंद्रित करना | 100 मिमी | |
| सटीकता | ≤3+L/200 ((um) | |
| संकल्प | 0.0005 मिमी | |
| भार भार | 10 किलो | |
| स्क्रीन | व्यासःφ412mm,माप सीमा ≥ Ø400 | |
| रोटेशन कोण 0~360°;रिज़ॉल्यूशनः 1 या 0.01°,सटीकता 6 | ||
| डिजिटल रीडिंग | DP400 (510-340) बहुक्रिया रंगीन एलसीडी डिजिटल रीडिंग | |
| प्रकाश व्यवस्था |
समोच्च प्रकाश:3.2V/10W एलईडी |
|
| कार्य पर्यावरण | तापमान 20°C±5°C, आर्द्रता 40%-70% आरएच | |
| विद्युत आपूर्ति | AC110V/60Hz; 220V/50Hz,150W | |
| सकल/शुद्ध भार | 280/230 किलो | 280/230 किलो |
लेंसः
| आवर्धन | 5X ((Opt.) | 10X ((Std.) | 20X ((Opt.) | 50X ((Opt.) |
| दृश्य क्षेत्र | φ80 मिमी | Φ40 मिमी | Φ20 मिमी | Φ8 मिमी |
| कार्य दूरी | 65 मिमी | 80 मिमी | 67.7 मिमी | 51.4 मिमी |
मानक वितरण:
| वस्तु | कोड# | वस्तु | कोड# |
| डिजिटल रीडिंग DP400 | ५१०-३४० | मिनी प्रिंटर | 581-901 |
| 10X लेंस | ५११-११० | पावर केबल | ५८१-९२१ |
| धूल प्रतिरोधी कवर | ५११-९११ | स्क्रीन क्लैंप डिवाइस | 581-341 |
रंगीन स्क्रीन मल्टीफंक्शन डिजिटल रीडआउट DP400
विशेषताएं:
● 5.6 रंगीन स्क्रीन और सील सिलिकॉन टच बटन,पूरी जानकारी के साथ,अनुकूल संचालन, लंबे समय तक उपयोग करने का जीवन;
● 100 स्थायी छवि तत्वों को सहेजें, वर्तमान दिनांक सेट और सहेज सकते हैं;
● बहुक्रिया माप: बिंदु, रेखा, वृत्त,कोण, दूरी, आयताकार, पेंच धागा, दीर्घवृत्त, स्लॉट, गोल, पूर्व निर्धारित,निर्माण आदि।
● अग्र या विपरीत दिशा गिनती कार्य,1/2 मूल्य, मध्य बिंदु, अनुमति कार्य, कॉल कार्य, REC ((रिकॉर्ड) कार्य,और चक्र माप;
● 3-अक्ष के लिए अनुभाग और रैखिक मुआवजा उपलब्ध हैं, माप सटीकता को अत्यधिक सुनिश्चित करते हैं;
● फुट स्विच, प्रिंटर, ऑप्टिकल एज डिटेक्शन और अन्य कई सहायक माप उपकरण कनेक्ट कर सकते हैं;
● ध्रुवीय और निर्देशांक प्रणाली के साथ, और मिलीमीटर और इंच प्रदर्शित कर सकते हैं, और आसानी से स्थानांतरित कर सकते हैं;
● स्वतंत्र पासवर्ड अनुमति समारोह के साथ, गलत संचालन से डेटा विचलन की संभावना को रोकने के लिए, यह पासवर्ड अनुमति द्वारा मूल सेटिंग को भी बदल सकता है;
● कई भाषाओं का समर्थन करेंःचीनी, अंग्रेजी और अन्य भाषाएं।
विनिर्देशः
| मॉडल | DP400 |
| कोड# | ५१०-३४० |
| भाषा | सरल चीनी, जटिल चीनी, पुर्तगाली, जर्मन और अंग्रेजी आदि। |
| एलसीडी स्क्रीन का आकार | 115 मिमी × 85 मिमी |
| एलसीडी स्क्रीन रिज़ॉल्यूशन | 640*480 |
| डिजिटल डिस्प्ले रेंज | 8अंकों ((दशमलव बिंदु के साथ) |
| प्रदर्शन अक्ष | 3 अक्ष (X,Y,Z/Q) |
| Z/Q डिस्प्ले मॉडल | लंबाई या कोण |
| कोण प्रदर्शन मॉडल | डिग्री, मिनट और दूसरी या डिग्री |
| रैखिक पैमाने का संकेत | TTL वर्ग तरंग या दो 90 ° चरण कोण अंतर के AC साइन तरंग, ड्राइव क्षमता 10MA से अधिक |
| रैखिक पैमाने पर संकल्प | 0.1um,0.2um,0.5um, 1um,2um,5um |
| बाउड दर | 4800,9600,14400,19200,38400,57600 |
| डेटा आउटपुट पोर्ट | RS232,DB-9 मूल इंटरफ़ेस |
| ऑपरेशन कीबोर्ड | सील सिलिकॉन टच-टाइप कीबोर्ड |
| विस्तार पोर्ट | पैर स्विच, प्रिंटर, ऑप्टिकल एज फाइंडर आदि |
| इनपुट पावर सप्लाई | AC90V-240V,15W |
| परिचालन पर्यावरण | कार्य तापमानः 0 °C-40 °C;भंडारण तापमानः-10 °C-60 °C; सापेक्ष आर्द्रताः<90% आरएच |
