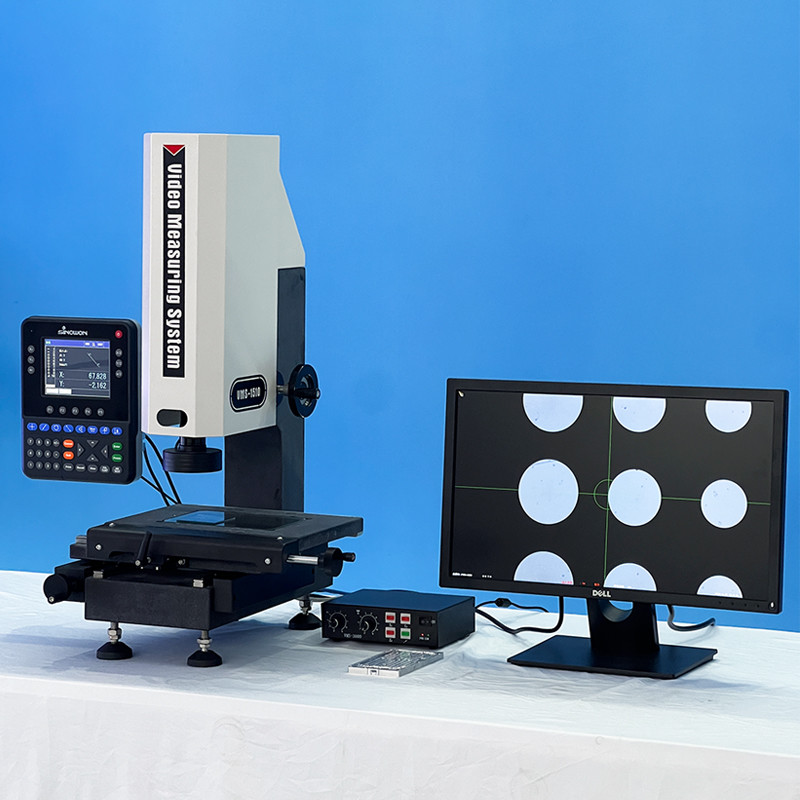

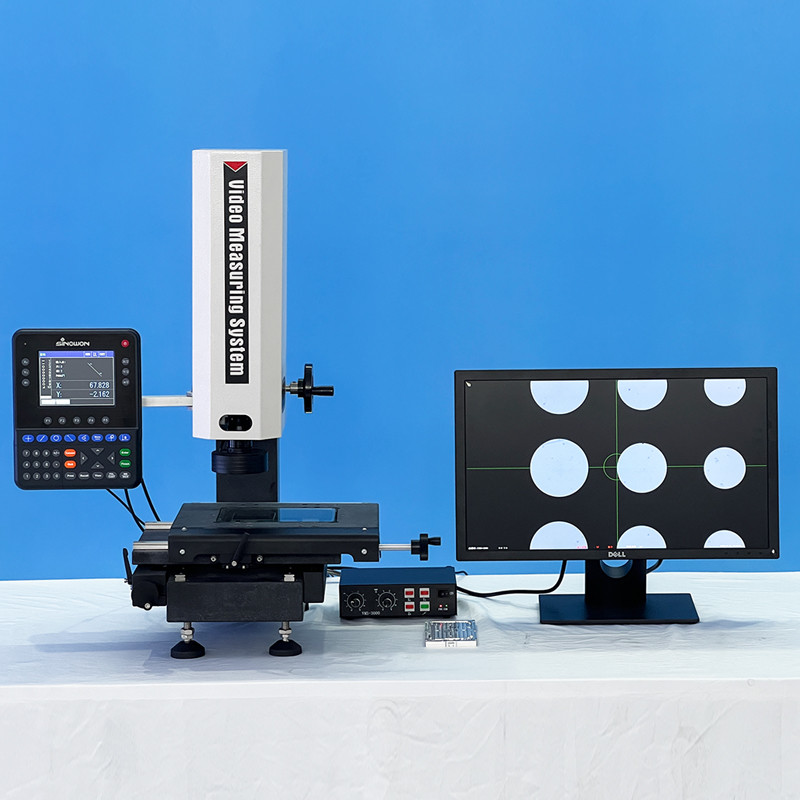

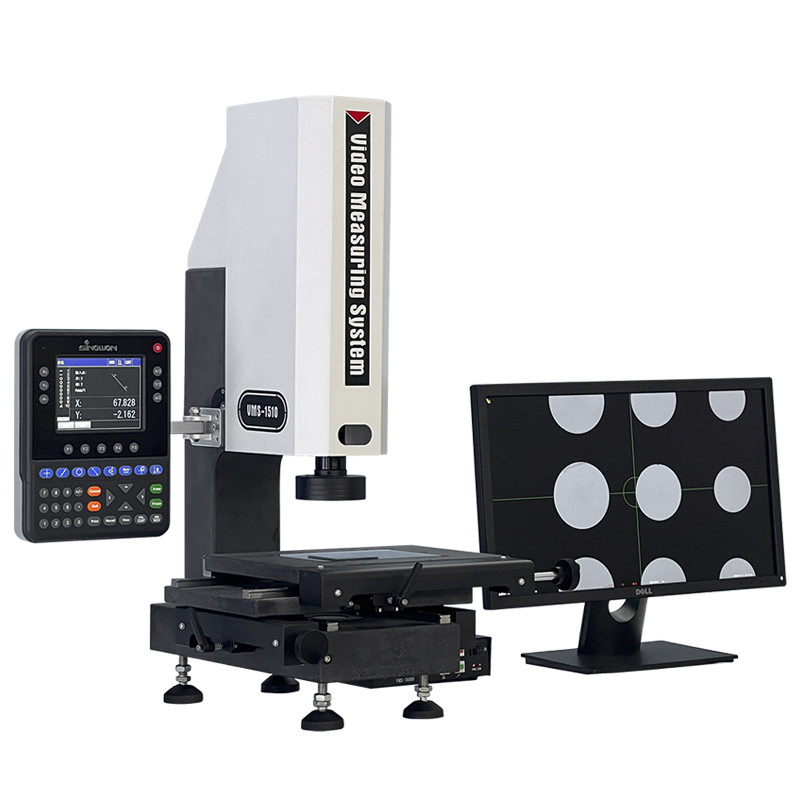

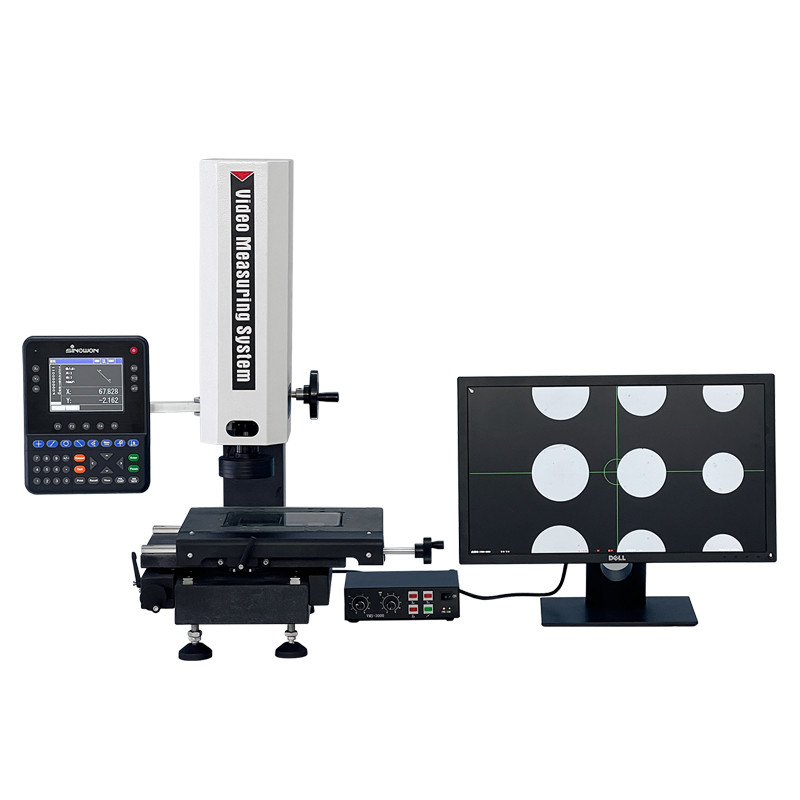

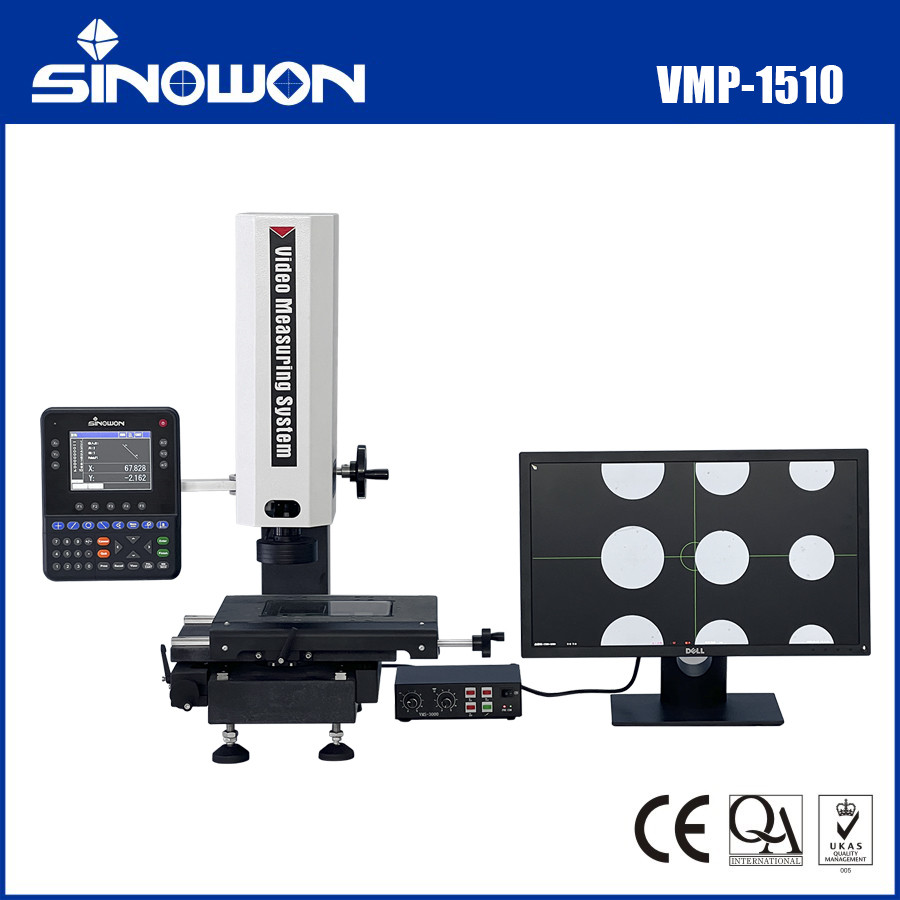

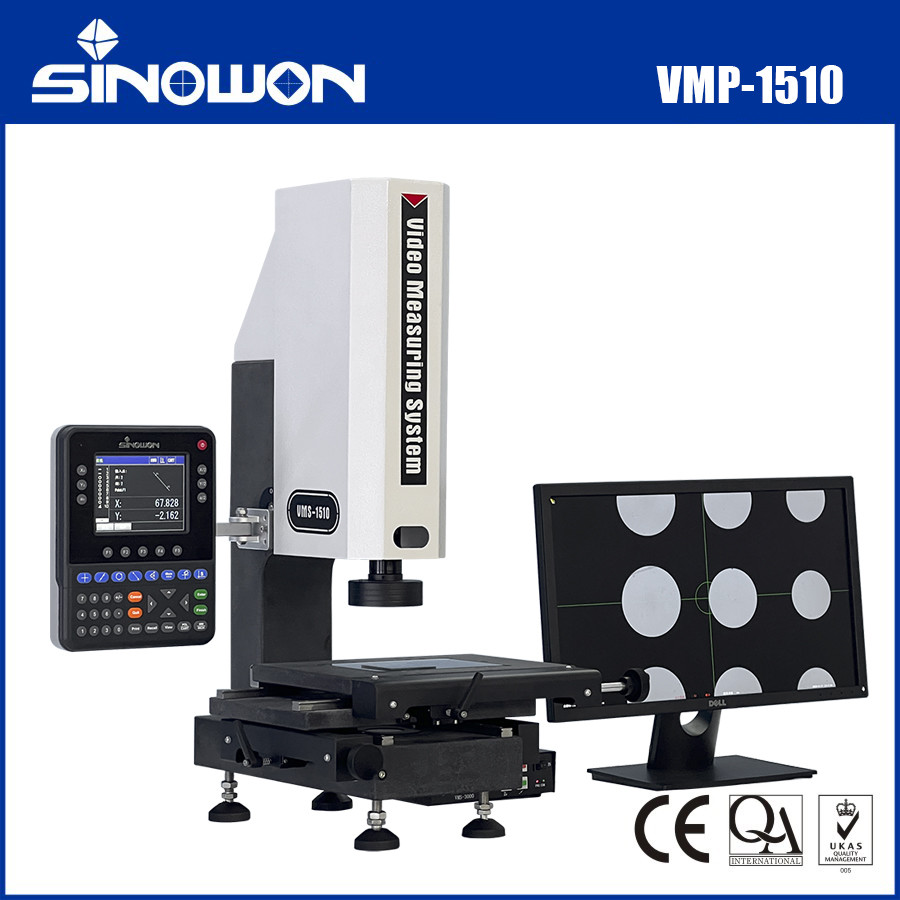

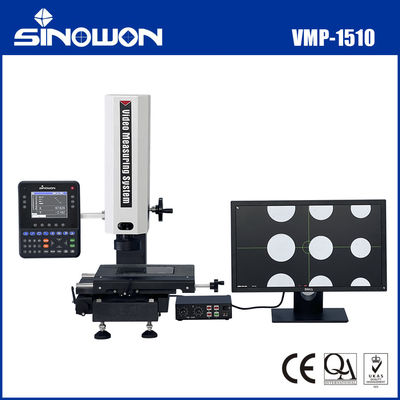

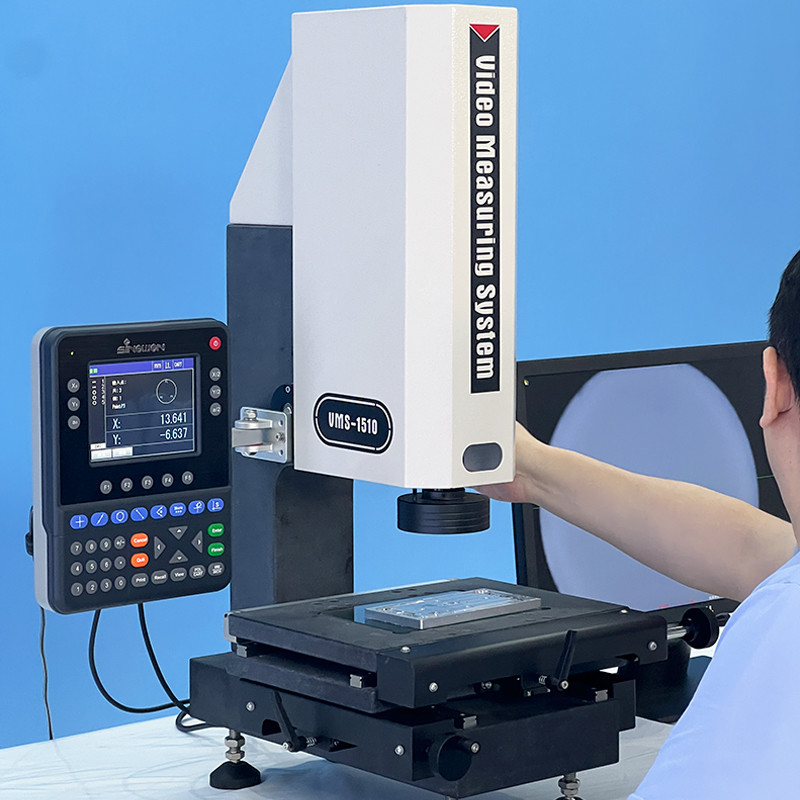

वीडियो माप प्रोजेक्टर वीएमपी-1510
उत्पाद की विशेषता:
l मशीन की स्थिरता और सटीकता सुनिश्चित करने के लिए ग्रेनाइट पत्थर के आधार और स्तंभ को अपनाता है;
l तालिका की वापसी त्रुटि 2um के भीतर सुनिश्चित करने के लिए दांत रहित पॉलिश रॉड और तेजी से चलने वाली तालाबंदी डिवाइस को अपनाता है;
l मशीन की E1 सटीकता ≤2.5+L/200um के भीतर सुनिश्चित करने के लिए उच्च परिशुद्धता उपकरण ऑप्टिकल शासक और परिशुद्धता कार्य तालिका को अपनाता है;
इसमें ज़ूम लेंस और उच्च रिज़ॉल्यूशन वाला कलर डिजिटल कैमरा है ताकि विकृतियों के बिना स्पष्ट चित्र की गुणवत्ता सुनिश्चित हो सके।
l एलईडी ठंडे सतह प्रकाश स्रोत और नीचे एलईडी समानांतर प्रकाश स्रोत को प्रोजेक्टर रोशनी के रूप में अपनाता है;
l एलईडी ठंडे सतह प्रकाश स्रोत और नीचे एलईडी समानांतर प्रकाश स्रोत को प्रोजेक्टर रोशनी के रूप में अपनाता है;
l माप बिंदुओं को लक्षित करने के लिए क्रॉस लाइन के उपयुक्त रंग को समायोजित करने के लिए अपनाता है;
उच्च गुणवत्ता वाले रंगीन स्क्रीन मेट्रोलॉजी मल्टीफंक्शन डिजिटल रीडिंग DP400 को डेटा प्रोसेसिंग सिस्टम के रूप में अपनाता है।
तकनीकी विनिर्देश:
| वस्तु | Viदेओमाप प्रोजेक्टर |
| मॉडल | वीएमपी-1510 |
| कोड# | 525-020P |
| ग्रेनाइट स्टेज | (310*220) मिमी |
| ग्लास स्टेज | (179.5*129.5) मिमी |
| एक्स/वाई अक्ष यात्रा | (150*100) मिमी |
| Z अक्ष यात्रा | उच्च परिशुद्धता रैखिक गाइड, प्रभावी यात्रा 100 मिमी |
| एक्स/वाई रैखिक तराजू | संकल्पः 0.5um |
| उपकरण आधार और स्तंभ | उच्च परिशुद्धता ग्रेनाइट पत्थर |
| माप की सटीकता* | E1x, y: 2.5+L/200um |
| E2xy: 4+L/200um | |
| पुनरावृत्ति सटीकता | 2um |
| प्रकाश व्यवस्था | एलईडी ठंडी सतह प्रकाश |
| निचला एलईडी समानांतर प्रकाश | |
| वैकल्पिक समाक्षीय प्रकाश | |
| एचडीएमआई कैमरा | 1/3" 2MPixel हाई रिज़ॉल्यूशन कैमराः 1920*1080@30fps |
| वीडियो आवर्धन | 6ऑप्टिकल आवर्धन के साथ.5X उच्च-रिज़ॉल्यूशन ज़ूम लेंसः 0.7X~4.5X, |
| वीडियो आवर्धनः 26X~172X (21.5' मॉनिटर) | |
| वायरलेस माउस | मापा बिंदुओं को लक्षित करने के लिए क्रॉस लाइन के उपयुक्त रंग को समायोजित करने के लिए लागू किया |
| एचडीएमआई एलसीडी मॉनिटर | एचडीएमआई एलसीडी मॉनिटर |
| माप डेटा प्रक्रिया | डिजिटल रीडिंग DP400 बहुभाषी अंग्रेजी, पारंपरिक चीनी, वैकल्पिक अन्य भाषा संस्करणों के साथ |
| विद्युत आपूर्ति | AC220V/50Hz; 110V/60Hz |
| आयाम (WxDxH) | (462*401*725) मिमी |
| सकल/शुद्ध भार | 60/48 किलो |

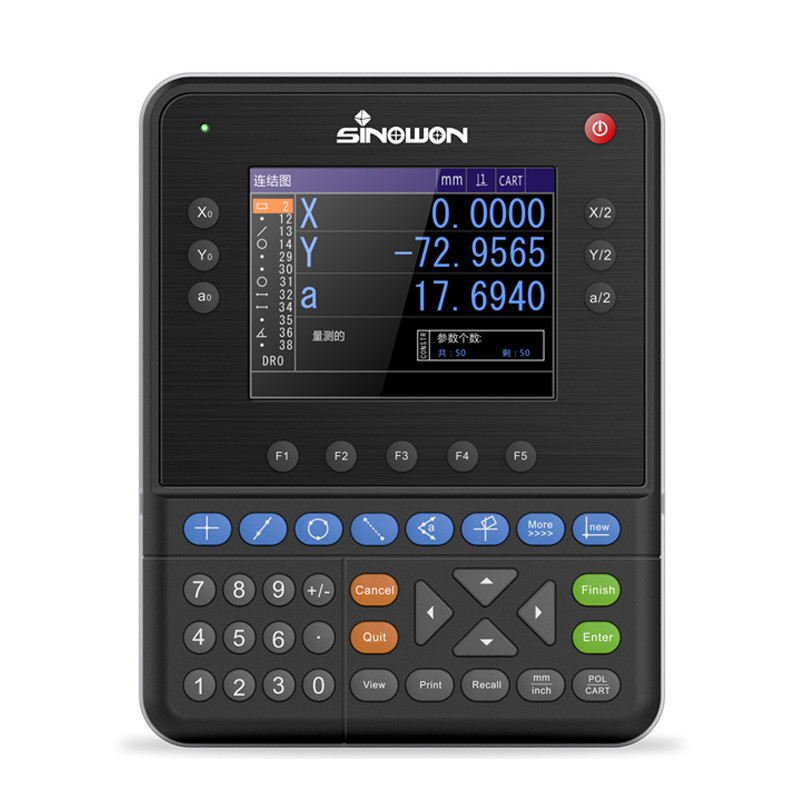

वीडियो माप प्रोजेक्टर का मल्टीफंक्शन डिजिटल रीडिंग DP400
विशेषताएं:
5.6 रंगीन स्क्रीन और सील सिलिकॉन टच बटन, पूर्ण जानकारी के साथ, आसान संचालन, लंबे समय तक उपयोग करने का जीवन;
Ø 100 स्थायी छवि तत्वों को सहेजें, वर्तमान दिनांक सेट और सहेज सकते हैं;
Ø बहुक्रिया माप: बिंदु, रेखा, वृत्त, कोण, दूरी, आयताकार, पेंच धागा, दीर्घवृत्त, स्लॉट, गोल, पूर्व निर्धारित, निर्माण, आदि;
अग्र या विपरीत दिशा गिनती कार्य,1/2 मूल्य, मध्य बिंदु, अनुमति कार्य, कॉल कार्य, आरईसी (रिकॉर्ड) कार्य, और चक्र माप;
Ø 3-अक्ष के लिए अनुभाग और रैखिक मुआवजा उपलब्ध है, जो माप की सटीकता को अत्यधिक सुनिश्चित करता है;
Ø फुट स्विच, प्रिंटर, ऑप्टिकल एज डिटेक्शन और अन्य कई सहायक माप उपकरण कनेक्ट कर सकते हैं;
ध्रुवीय और निर्देशांक प्रणाली के साथ, और मिलीमीटर और इंच प्रदर्शित कर सकते हैं, और आसानी से स्थानांतरित कर सकते हैं;
स्वतंत्र पासवर्ड अनुमति समारोह के साथ, गलत संचालन से डेटा विचलन की संभावना को रोकने के लिए, यह पासवर्ड अनुमति द्वारा मूल सेटिंग को भी बदल सकता है;
Ø कई भाषाओं का समर्थन करेंः चीनी, अंग्रेजी और अन्य भाषाएं।
मल्टीफंक्शन डिजिटल रीडिंग विनिर्देश:
| वस्तु | वीडियो माप प्रोजेक्टर का मल्टीफंक्शन डिजिटल रीडिंग |
| मॉडल | DP400 |
| कोड# | ५१०-३४० |
| भाषा | चीनी, पुर्तगाली, जर्मन और अंग्रेजी आदि। |
| एलसीडी स्क्रीन का आकार | 115 मिमी × 85 मिमी |
| एलसीडी स्क्रीन रिज़ॉल्यूशन | 640*480 |
| डिजिटल डिस्प्ले रेंज | 8 अंक (दशमलव के साथ) |
| प्रदर्शन अक्ष | 3 अक्ष (X,Y,Z/Q) |
| Z/Q डिस्प्ले मॉडल | लंबाई या कोण |
| कोण प्रदर्शन मॉडल | डिग्री, मिनट और दूसरी या डिग्री |
| रैखिक तराजू का चिन्ह |
TTL वर्ग तरंग या दो 90 ° चरण कोण अंतर के AC साइन तरंग, 10 एमए से अधिक ड्राइव क्षमता |
| रैखिक पैमाने पर संकल्प | 0.1um,0.2um,0.5um, 1um,2um,5um |
| बाउड दर | 4800,9600,14400,19200,38400,57600 |
| डेटा आउटपुट पोर्ट | RS232,DB-9 मूल इंटरफ़ेस |
| ऑपरेशन कीबोर्ड | सील सिलिकॉन टच-टाइप कीबोर्ड |
| विस्तार पोर्ट | पैर स्विच, प्रिंटर, ऑप्टिकल एज फाइंडर आदि |
| इनपुट पावर सप्लाई | AC90V-240V,15W |
