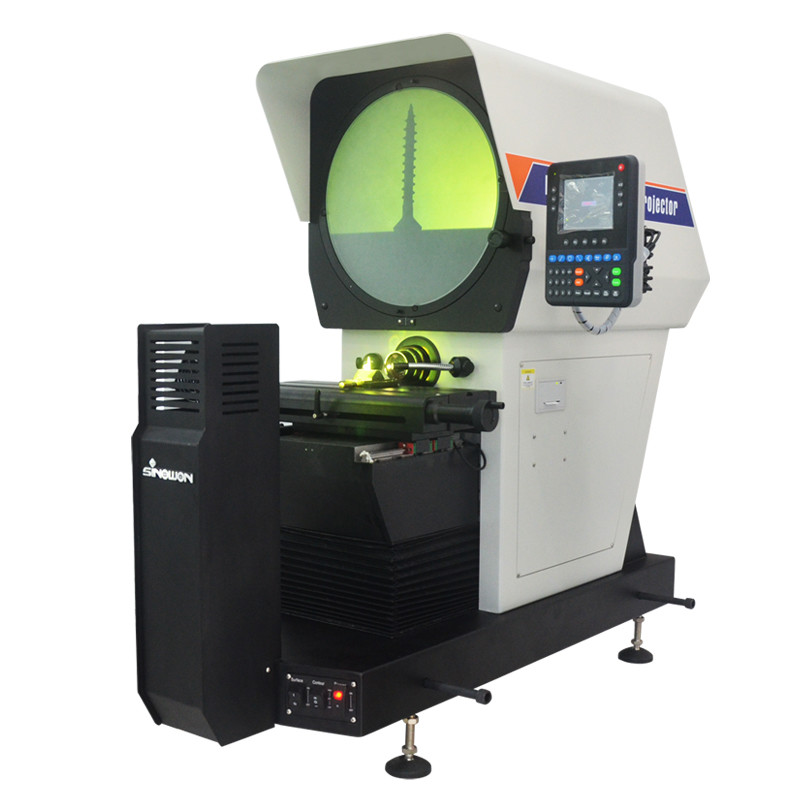

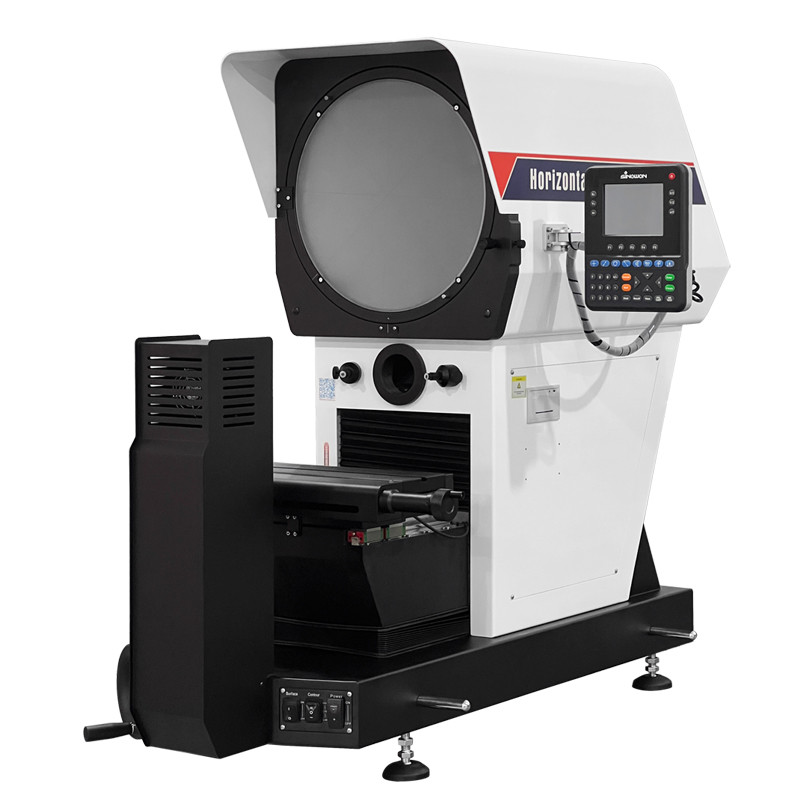

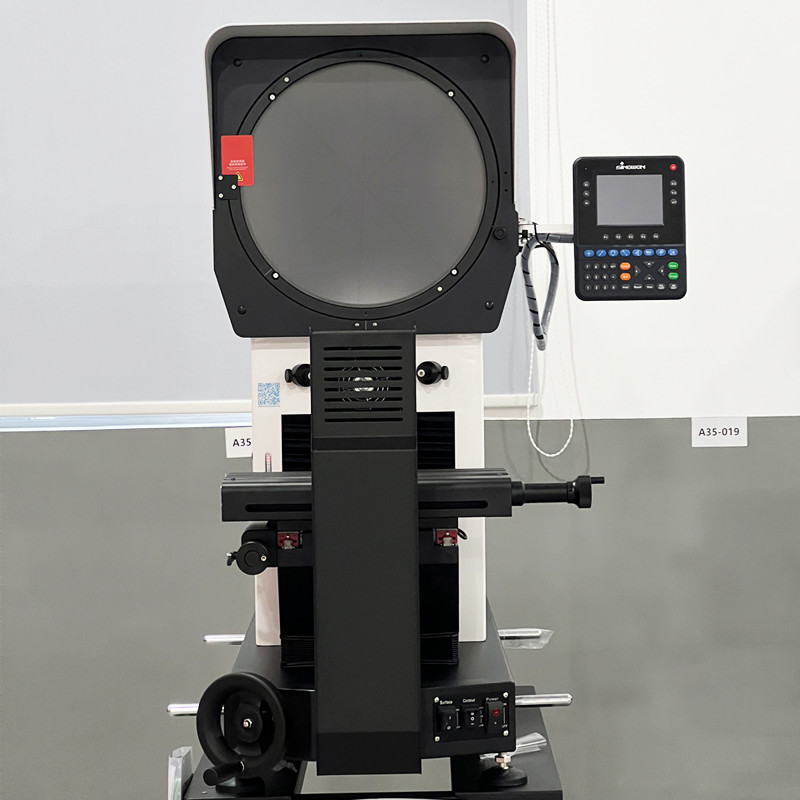

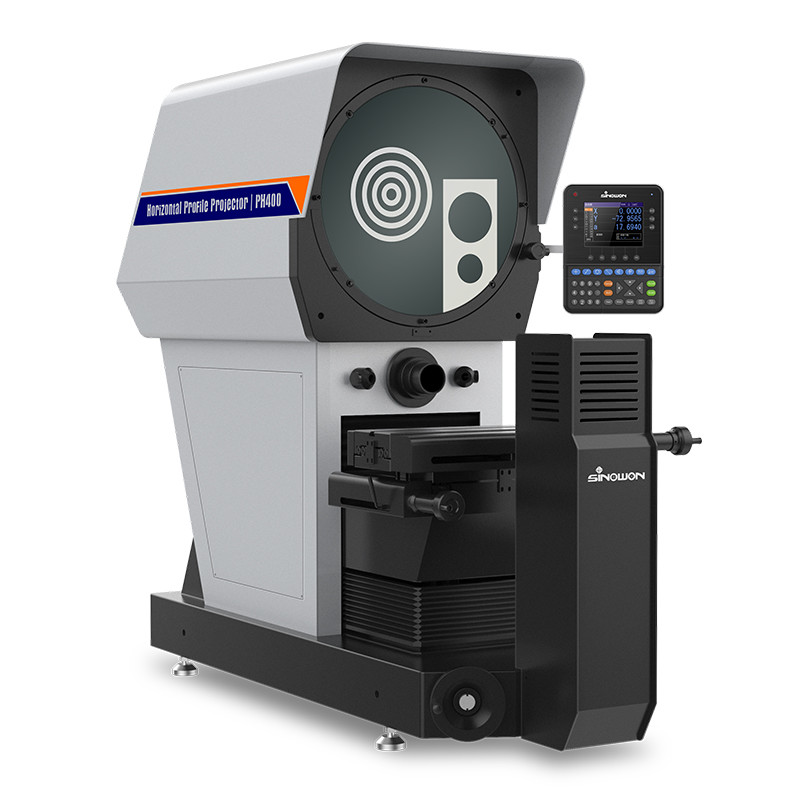

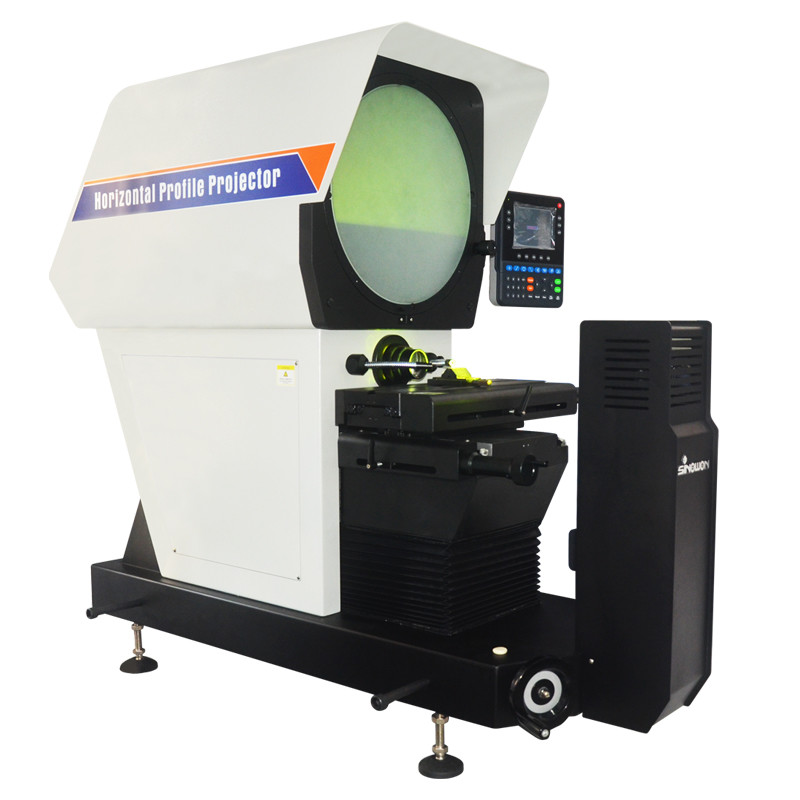

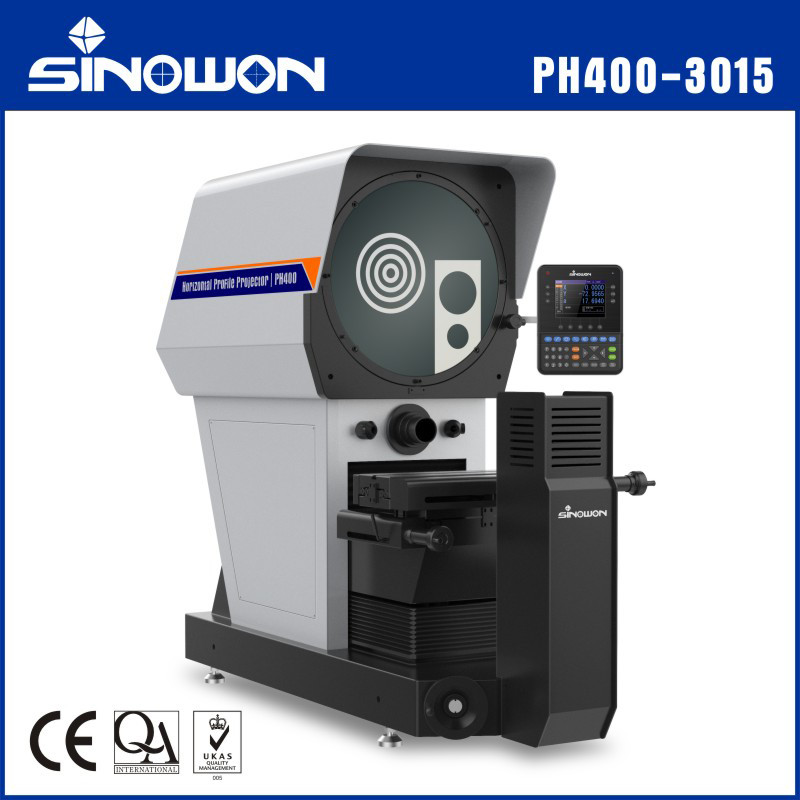

Ø400 मिमी डिजिटल क्षैतिज प्रोफाइल प्रोजेक्टर PH400-3015
विशेषताएं:
विनिर्देशः
| वस्तु | Ø400 मिमी डिजिटल क्षैतिज प्रोफाइल प्रोजेक्टर |
| मोड | PH400-3015 |
|
कोड# |
512-400 |
| कार्य चरण का आकार | 455x126 मिमी |
| कार्य चरण यात्रा | 300x150 मिमी |
| ध्यान केंद्रित करना | 120 मिमी |
| सटीकता | ≤3+L/200 ((um) |
| संकल्प | 0.0005 मिमी |
| लोडिंग वजन | 15 किलो |
| स्क्रीन | व्यास:412 मिमी, माप सीमा ≥ Ø400 |
| रोटेशन कोण 0~360°;रिज़ॉल्यूशनः 1° या 0.01°, सटीकता 6° | |
| डिजिटल रीडिंग | DP400 बहुक्रिया रंगीन एलसीडी डिजिटल रीडिंग |
| प्रकाश व्यवस्था |
समोच्च प्रकाश:3.2V/10W एलईडी सतह प्रकाश व्यवस्थाः 220V/130W हेलोजन लैंप |
| कार्य पर्यावरण | तापमान:20°C±5°C, आर्द्रता:40%-70% आरएच |
| विद्युत आपूर्ति | AC110V/60Hz; 220V/50Hz, 200W |
| आयाम (एल × डब्ल्यू × एच) | 1210*633*1455 मिमी |
| पैकेजिंग आयाम ((L×W×H) | 1630*780*1500 मिमी |
| सकल/शुद्ध भार | 350/300 किलोग्राम |
लेंसः
| आवर्धन | 5X ((Opt.) | 10X ((Std.) | 20X ((Opt.) | 50X ((Opt.) |
| दृश्य क्षेत्र | φ80 मिमी | Φ40 मिमी | Φ20 मिमी | Φ8 मिमी |
| कार्य दूरी | 65 मिमी | 80 मिमी | 67.7 मिमी | 51.4 मिमी |
रंगीन स्क्रीन मल्टीफंक्शन डिजिटल रीडआउट DP400
विशेषताएं:
Ø 5.6 रंगीन स्क्रीन और सील सिलिकॉन टच बटन,पूरी जानकारी के साथ,अनुकूल संचालन, लंबे समय तक उपयोग जीवन;
Ø 100 स्थायी छवि तत्वों को सहेजें, वर्तमान दिनांक सेट और सहेज सकते हैं;
Ø बहु-कार्यात्मक माप: बिंदु, रेखा, वृत्त,कोण, दूरी, आयत, पेंच धागा, दीर्घवृत्त, स्लॉट, गोल, पूर्व निर्धारित,निर्माण आदि।
Ø पूर्व या विपरीत दिशा गिनती कार्य,1/2 मूल्य, मध्य बिंदु, अनुमति कार्य, कॉल कार्य, REC ((रिकॉर्ड) कार्य,और चक्र माप;
Ø 3-अक्ष के लिए अनुभाग और रैखिक मुआवजा उपलब्ध है, जो माप की सटीकता को अत्यधिक सुनिश्चित करता है;
Ø फुट स्विच, प्रिंटर, ऑप्टिकल एज डिटेक्शन और अन्य कई सहायक माप उपकरण कनेक्ट कर सकते हैं;
ध्रुवीय और निर्देशांक प्रणाली के साथ, और मिलीमीटर और इंच प्रदर्शित कर सकते हैं, और आसानी से स्थानांतरित कर सकते हैं;
स्वतंत्र पासवर्ड अनुमति समारोह के साथ, गलत संचालन से डेटा विचलन की संभावना को रोकने के लिए, यह पासवर्ड अनुमति द्वारा मूल सेटिंग को भी बदल सकता है;
Ø कई भाषाओं का समर्थनःचीनी, अंग्रेजी और अन्य भाषाएं।
विनिर्देश:
| मॉडल | DP400 |
| कोड# | ५१०-३४० |
| भाषा | सरल चीनी, जटिल चीनी, पुर्तगाली, जर्मन और अंग्रेजी आदि। |
| एलसीडी स्क्रीन का आकार | 115 मिमी × 85 मिमी |
| एलसीडी स्क्रीन रिज़ॉल्यूशन | 640*480 |
| डिजिटल डिस्प्ले रेंज | 8अंकों ((दशमलव बिंदु के साथ) |
| प्रदर्शन अक्ष | 3 अक्ष (X,Y,Z/Q) |
| Z/Q डिस्प्ले मॉडल | लंबाई या कोण |
| कोण प्रदर्शन मॉडल | डिग्री, मिनट और दूसरी या डिग्री |
| रैखिक पैमाने का संकेत | TTL वर्ग तरंग या दो 90 ° चरण कोण अंतर के AC साइन तरंग, ड्राइव क्षमता 10MA से अधिक |
| रैखिक पैमाने पर संकल्प | 0.1um,0.2um,0.5um, 1um,2um,5um |
| बाउड दर | 4800,9600,14400,19200,38400,57600 |
| डेटा आउटपुट पोर्ट | RS232,DB-9 मूल इंटरफ़ेस |
| ऑपरेशन कीबोर्ड | सील सिलिकॉन टच-टाइप कीबोर्ड |
| विस्तार पोर्ट | पैर स्विच, प्रिंटर, ऑप्टिकल एज फाइंडर आदि |
| इनपुट पावर सप्लाई | AC90V-240V,15W |
| परिचालन पर्यावरण | कार्य तापमानः 0 °C~40 °C;भंडारण तापमानः-10 °C~60 °C; सापेक्ष आर्द्रताः<90% आरएच |
