बड़े क्षेत्र के दृष्टि फ्लैश माप की विशेषता के साथ, उच्च सटीकता, स्वचालन, टेलीसेंट्रिक इमेजिंग और बुद्धिमान छवि प्रसंस्करण सॉफ्टवेयर मापने के लिए एक साथ सहयोग करते हैं,कोई भी माप कार्य अत्यधिक कुशल हो जाता है. बस कार्य टुकड़ा प्रभावी माप सीमा में रखें और फिर बटन दबाएं,सभी दो आयामी आयामों के काम के टुकड़े स्वचालित रूप से निर्यात किया जाएगा परीक्षण डेटा के तुरंत पूरा होने के बाद.
उद्योग अनुप्रयोगः
यह व्यापक रूप से छोटे आकार के उत्पादों और भागों जैसे कि मशीनरी, इलेक्ट्रॉनिक्स, मोल्ड, इंजेक्शन मोल्डिंग, हार्डवेयर, रबर, निम्न वोल्टेज विद्युत उपकरणों के बैचों में तेजी से माप में उपयोग किया जाता है,चुंबकीय सामग्री, प्रेसिजन स्टैम्पिंग, कनेक्टर, टर्मिनल, मोबाइल फोन, घरेलू उपकरण, प्रिंटेड सर्किट बोर्ड, चिकित्सा उपकरण, घड़ी, काटने के उपकरण आदि।
उत्पाद की विशेषताएं:
इमेज प्रोसेसिंग एल्गोरिदम जैसे कि उप-पिक्सेल किनारे का पता लगाना, स्वचालित डेबरिंग और असामान्य बिंदुओं को हटाना और न्यूनतम वर्ग प्रतिगमन का उपयोग परीक्षण सटीकता सुनिश्चित करने के लिए किया जाता है।
यह परीक्षण मंच को स्थानांतरित किए बिना समग्र इमेजिंग माप को सक्षम करके आयामी माप की परंपरा को तोड़ता है, जिसमें तेज गति और उच्च सटीकता है।
l नमूना के आकार और दिशा को दोहराने की स्थिति के बिना स्वचालित रूप से याद किया जा सकता है।
यह बैच माप के लिए उपयुक्त है क्योंकि उपकरण स्वचालित रूप से कई वर्कपीस और परीक्षण तत्वों की पहचान करने के बाद स्वचालित रूप से माप करेगा।
l माप के मानों को स्वचालित रूप से दर्ज किया जाता है और आउटपुट किया जाता है, और फिर परीक्षण डेटा के अनुप्रयोग को अधिक सुविधाजनक बनाने के लिए सांख्यिकी और विश्लेषण किया जाएगा।
उच्च क्षेत्र की गहराई, कम विकृति वाले टेलीसेंट्रिक लेंस का उपयोग स्पष्ट किनारे की छवियों को सुनिश्चित करने के लिए किया जाता है, कोई विकृति नहीं, उत्पाद के वास्तविक आकार को बहाल करना, माप त्रुटियों को समाप्त करना,और माप की सटीकता और दोहराव सुनिश्चित करना.
l कुशल बैच माप माप समय को बहुत कम करता है, माप की दक्षता में सुधार करता है, श्रम लागत को कम करता है, और मानव त्रुटियों को समाप्त करता है।
तकनीकी मापदंडः
| वस्तु | क्षैतिज तत्काल दृष्टि माप प्रणाली |

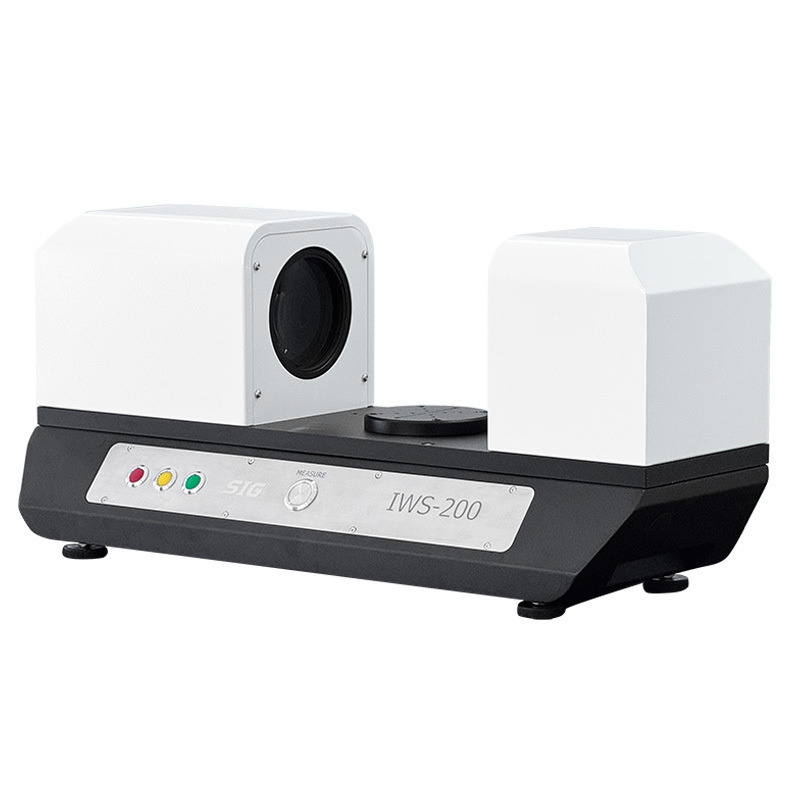

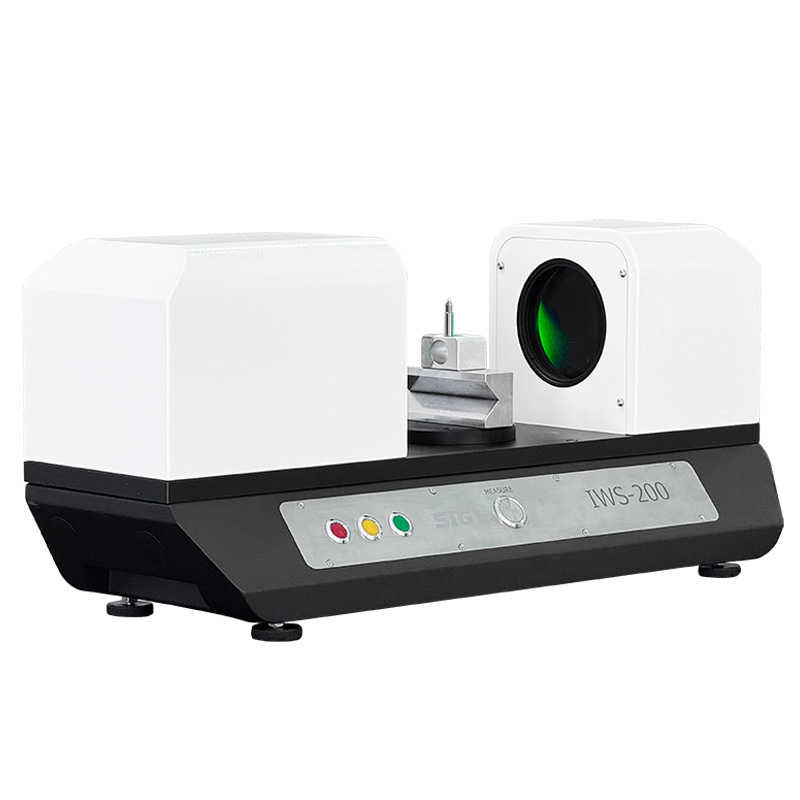

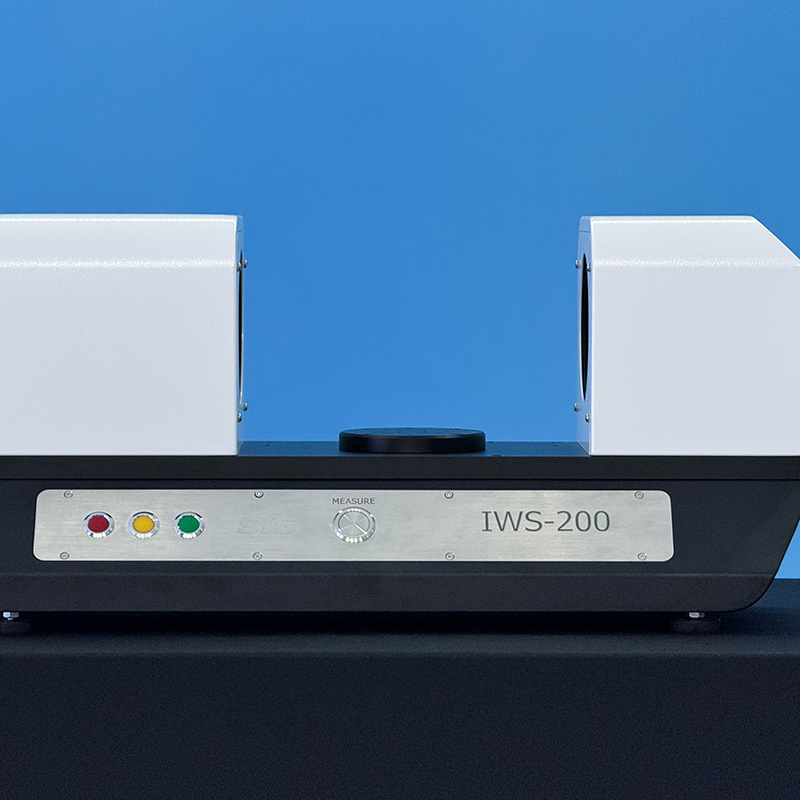

| मॉडल | आईडब्ल्यूएस-200 |
| कोड # | 500-200 |
| माप सीमा | φ100mm, स्टेज बाहरी व्यास 120mm |
| कार्य दूरी | 145 मिमी (फिक्स्ड, स्टेज के केंद्र में) |
| माप की सटीकता | ±2.0μm |
| पुनरावृत्ति की सटीकता | ±0.5μm |
| छवि सेंसर (पिक्सेल) | 1 इंच का यूएसबी 3.0 कैमरा, 2000W पिक्सल |
| प्रकाश व्यवस्था | समानांतर नीचे प्रकाश स्रोत, सतह अंगूठी प्रकाश वैकल्पिक |

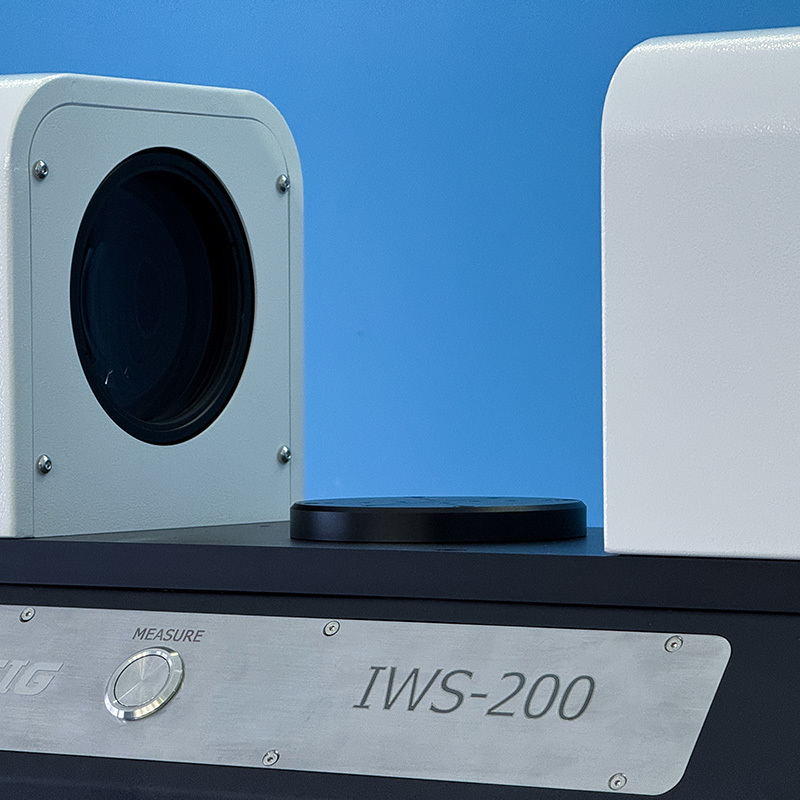

| लेंस | एकल आवर्धन टेलीसेंट्रिक लेंस |
| क्षेत्र की गहराई | 12 मिमी |
| कार्य वातावरण | तापमानः0°~45°C |
| आर्द्रता:45% ~ 75% आरएच | |
| कंपन:<0.002g,<15Hz | |

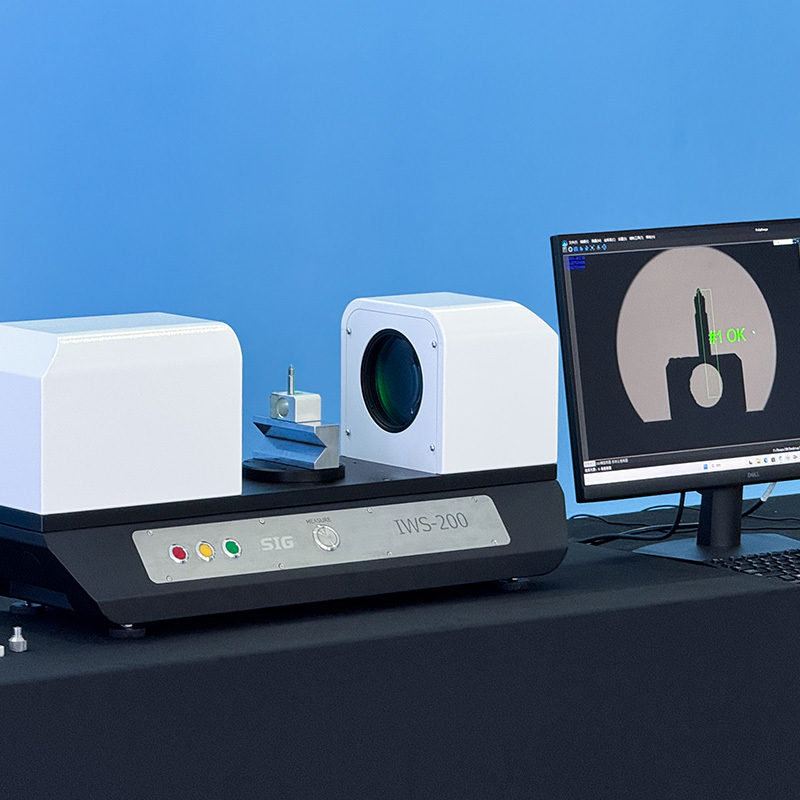

| माप सॉफ्टवेयर | जियोमीया समर्पित वन-बटन फ्लैश माप सॉफ्टवेयर |
| परीक्षण का समय | <5S (100 से कम परीक्षण आकार) |
| आउटपुट डेटा | स्वचालित आउटपुट परीक्षण डेटा रिपोर्ट |
| माप फ़ंक्शन | दो आयामी माप: बिंदु, रेखा, वृत्त, चाप, कोण, दूरी, दीर्घवृत्त, ओ-रिंग, ग्रूव, आयत, समानांतरता |
| सहायक कार्य | प्रतिच्छेदन, समानांतर, ऊर्ध्वाधर, स्पर्श, समकक्ष |
| ज्यामितीय सहिष्णुता |
आयामी सहिष्णुता, स्थिति सहिष्णुता, रूप और स्थिति सहिष्णुता (स्थिति, समकक्षता, लंबवतता, समानांतरता, वास्तविक गोलता, वास्तविक सीधापन, समोच्च आदि) |
| मशीन वाहक क्षमता | 20 किलो |
| ऑपरेटिंग सिस्टम | WIN10, 32/64-बिट ऑपरेटिंग सिस्टम के लिए समर्थन |
| परिचालन भाषा | अंग्रेजी, सरलीकृत चीनी, पारंपरिक चीनी, अन्य भाषाओं को जोड़ा जा सकता है |
| विद्युत आपूर्ति | 220V/50Hz/10A |
| रूपरेखा आयाम (D)WH) | (715*263*318) मिमी (डिस्प्ले को छोड़कर) |
| शुद्ध भार | 31 किलोग्राम |
