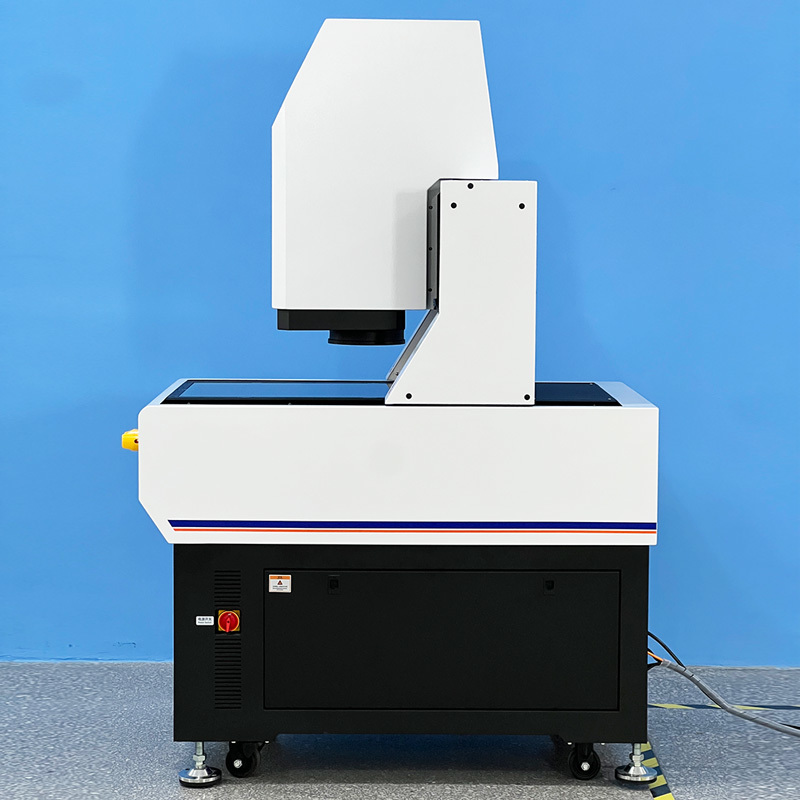

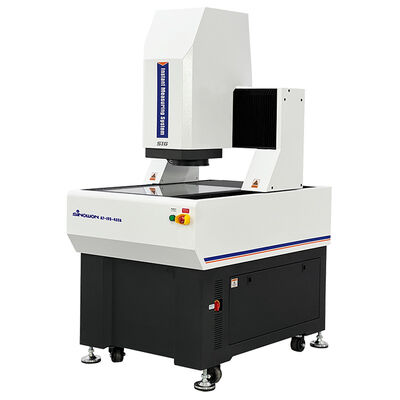

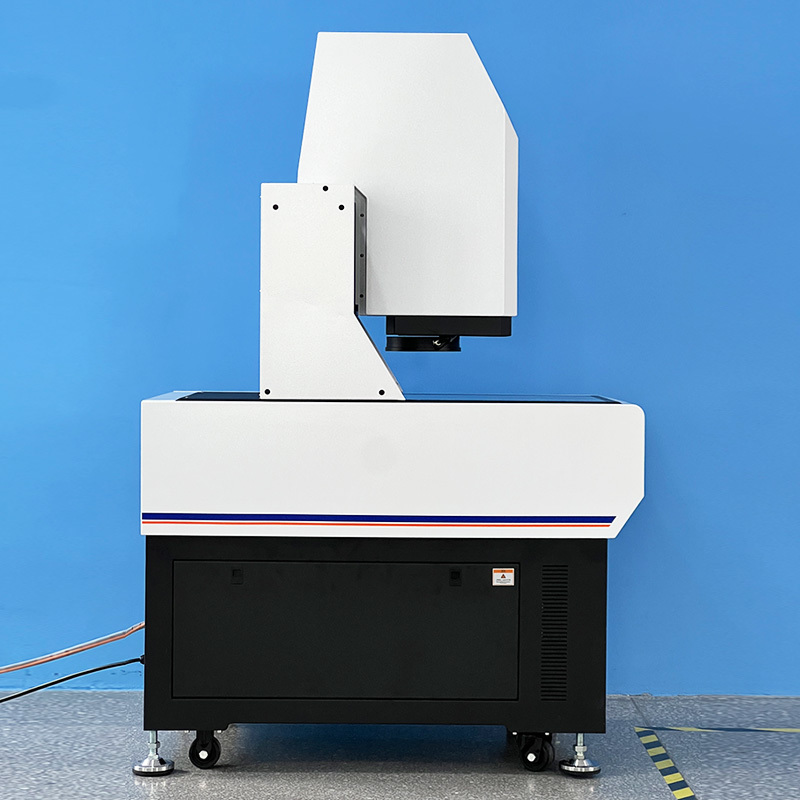

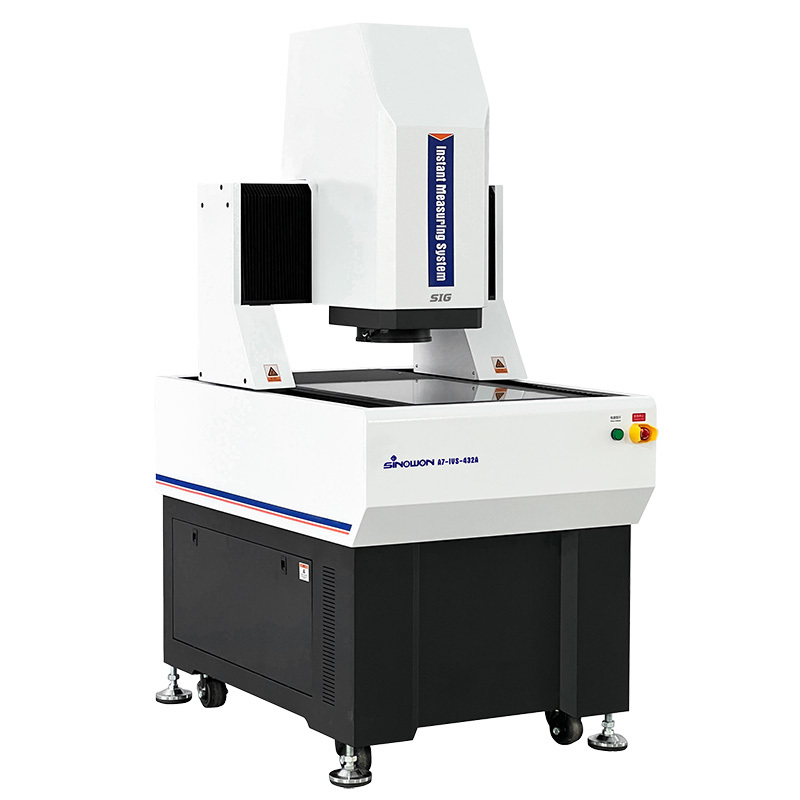

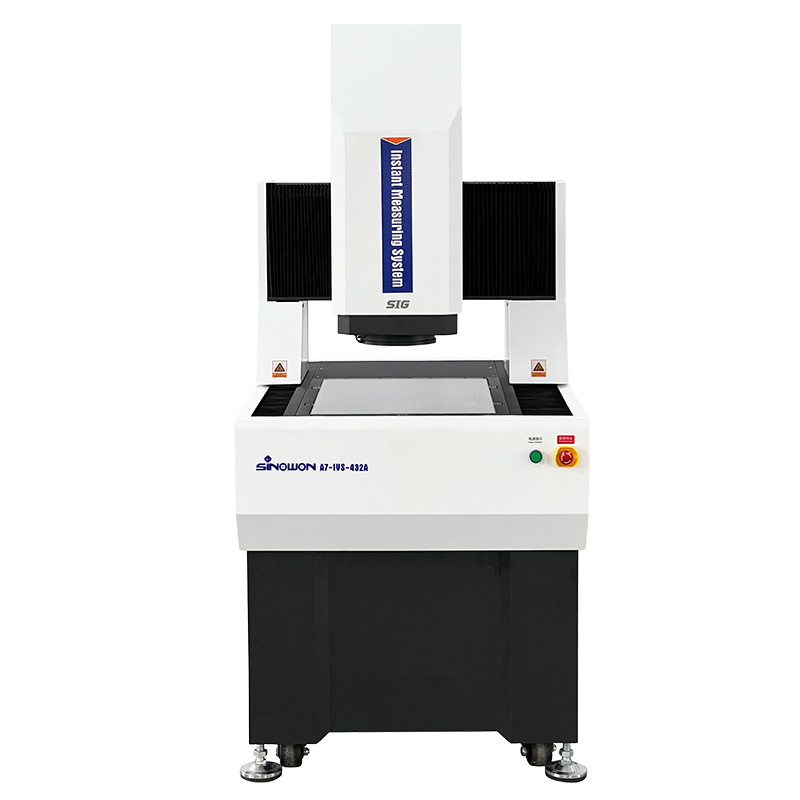

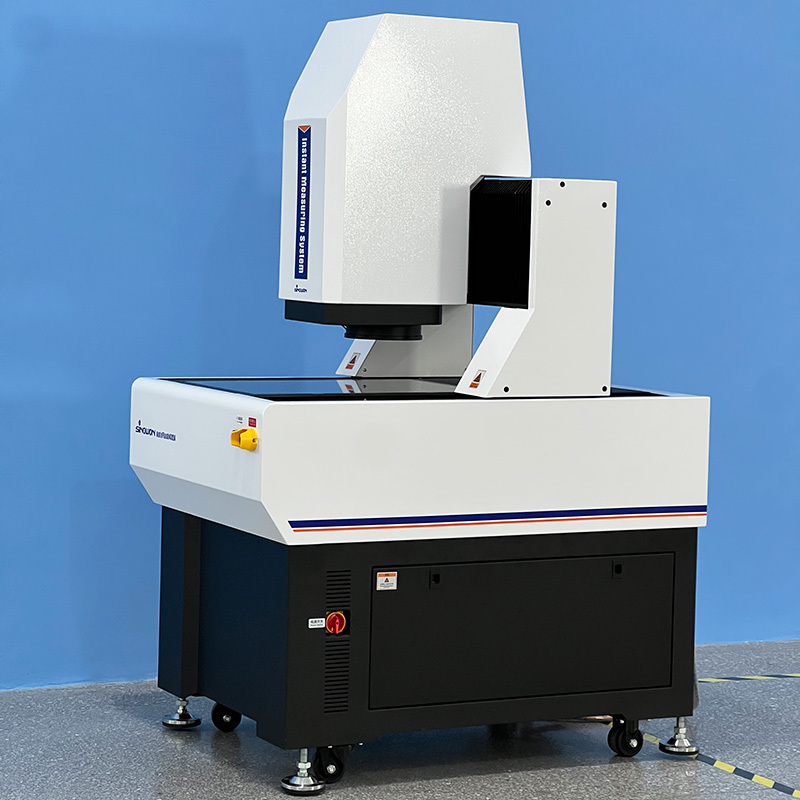

मोबाइल ब्रिज ऑप्टिकल सीएमएम ऑन साइट इंस्टेंट मेजरमेंट सॉल्यूशन V7-IVS सीरीज

मोबाइल ब्रिज इंस्टेंट विजन माप प्रणाली A7-IVS श्रृंखला

उत्पाद का परिचय:

ऑटोफ्लैश श्रृंखला एक उच्च परिशुद्धता, पूर्ण स्वचालित त्वरित दृष्टि माप प्रणाली है, जिसमें एक गेंट्री संरचना है,विशेष रूप से तीन-अक्ष स्वचालित विद्युत नियंत्रण के साथ जीडी एंड टी माप के लिए विकसितयह स्वचालित फोकस, स्वचालित प्रकाश नियंत्रण और हार्डवेयर और सॉफ्टवेयर दोनों के स्वचालित आंदोलन विन्यास से सुसज्जित है।रैखिक और ज्यामितीय आयामों के त्वरित और सटीक माप की अनुमति देता है. मोबाइल ब्रिज संरचना यह सुनिश्चित करती है कि मापा जा रहा वर्कपीस स्थिर रहे, माप की सटीकता और स्थिरता सुनिश्चित करें, जिससे यह इलेक्ट्रॉनिक्स जैसे उद्योगों में माप के लिए उपयुक्त हो,चिकित्सा उपकरण, एलसीडी, और एयरोस्पेस.

उत्पाद की विशेषताएंc:

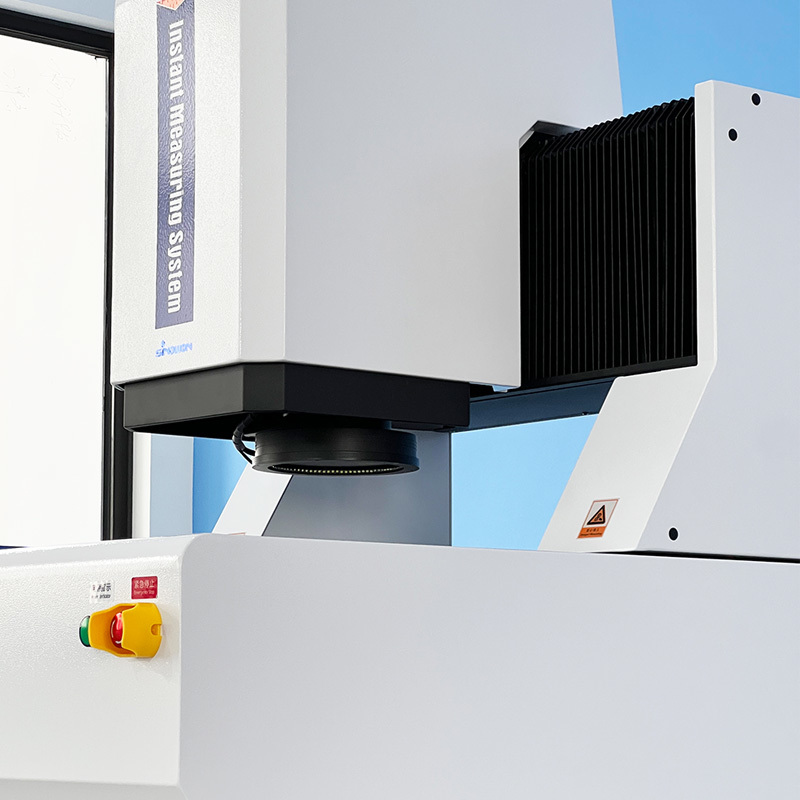

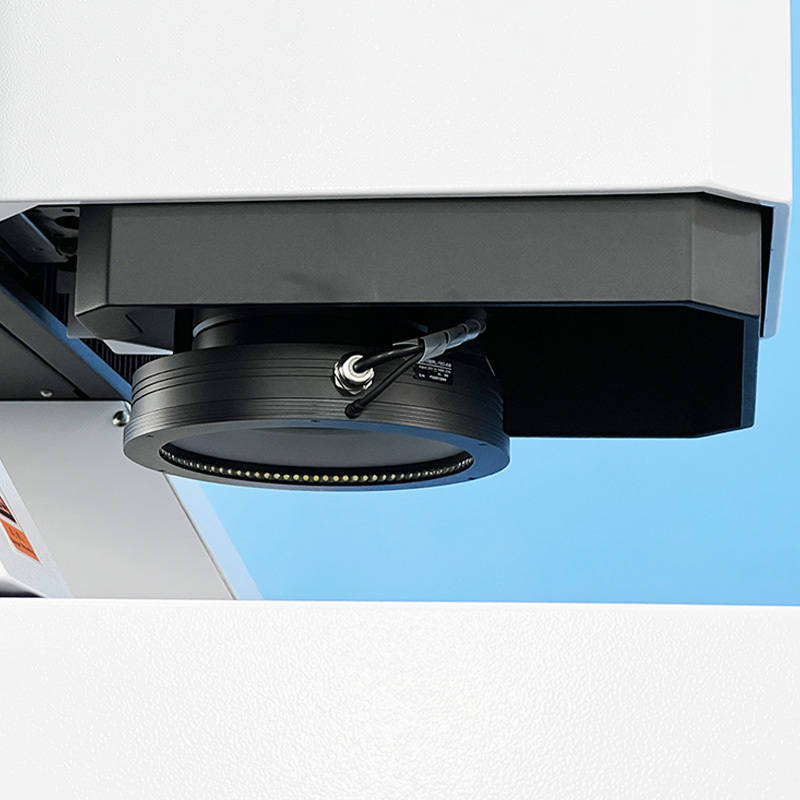

• 20 मिलियन पिक्सेल के कैमरे और डबल आवर्धन के साथ दोहरी टेलीसेंट्रिक लेंस से लैस, इमेजिंग गुणवत्ता उत्कृष्ट है;
• 0.02° से नीचे उच्च दूरस्थता डिजाइन महत्वपूर्ण ऊंचाई अंतर के साथ उत्पादों के लिए माप सटीकता सुनिश्चित करता है;
• 0.01% से कम टीवी विकृति और पूरी छवि पर विकृति की एकरूपता माप की गतिशील दोहराव सटीकता सुनिश्चित करती है।
• दोहरी आवर्धन डिजाइन एक बड़े दृश्य क्षेत्र के साथ कुशल माप और उच्च आवर्धन के साथ उच्च परिशुद्धता माप को सक्षम बनाता है,दक्षता और सटीकता के लिए ग्राहकों की दोहरी जरूरतों को पूरा करना;
• एक्सवाईजेड तीन-अक्ष सीएनसी पूरी तरह से स्वचालित सटीक नियंत्रण सटीक स्थिति सुनिश्चित करता है;
• भारतीय संगमरमर के आधार और स्तंभ का प्रयोग अच्छी स्थिरता प्रदान करता है।
• सटीक रैखिक गाइड, ग्राउंड बॉल स्क्रू, एसी सर्वो मोटर्स, आदि, गति प्रणाली की सटीकता और स्थिरता सुनिश्चित करते हैं;
• 0.1μm उच्च परिशुद्धता रैखिक पैमाने प्रणाली की स्थिति और माप सटीकता सुनिश्चित करता है;
• विभिन्न प्रकाश स्रोतों और विभिन्न माप परिदृश्यों के अनुकूल करने के लिए एक बुद्धिमान उठाने के कार्य से सुसज्जित;
• शक्तिशाली और उपयोग में आसान जियोमीया माप सॉफ्टवेयर गुणवत्ता नियंत्रण को बढ़ाता है।
• स्वचालित माप कार्यक्रमों को कुशलतापूर्वक और जल्दी से बैच माप पूरा करने के लिए स्थापित किया जा सकता है;
• मोटाई, समतलता आदि को मापने के लिए वैकल्पिक गैर-संपर्क सफेद प्रकाश सेंसर का उपयोग किया जा सकता है।

आवेदनः

• इसे बड़े आकार की वस्तुओं के सटीक माप के लिए लागू किया जा सकता है
• 3C उद्योगः मोबाइल फोन स्क्रीन, मोबाइल फोन केस
• इलेक्ट्रॉनिक उद्योगः पीसीबी बोर्ड
• नई ऊर्जाः लिथियम बैटरी
• ऑटोमोबाइल उद्योगः सटीक भाग

विनिर्देशः

उत्पाद विन्यास मॉडल का वर्णन (A7-IVS-432 के साथ उदाहरण):

मैंnstant दृष्टि माप प्रणाली के मॉडल और विनिर्देशः

तात्कालिक दृष्टि माप प्रणाली माप अंतरिक्ष गाइड तालिकाः

ग्राहक की आवश्यकताओं के अनुसार अन्य यात्रा विनिर्देशों को अनुकूलित किया जा सकता है।
