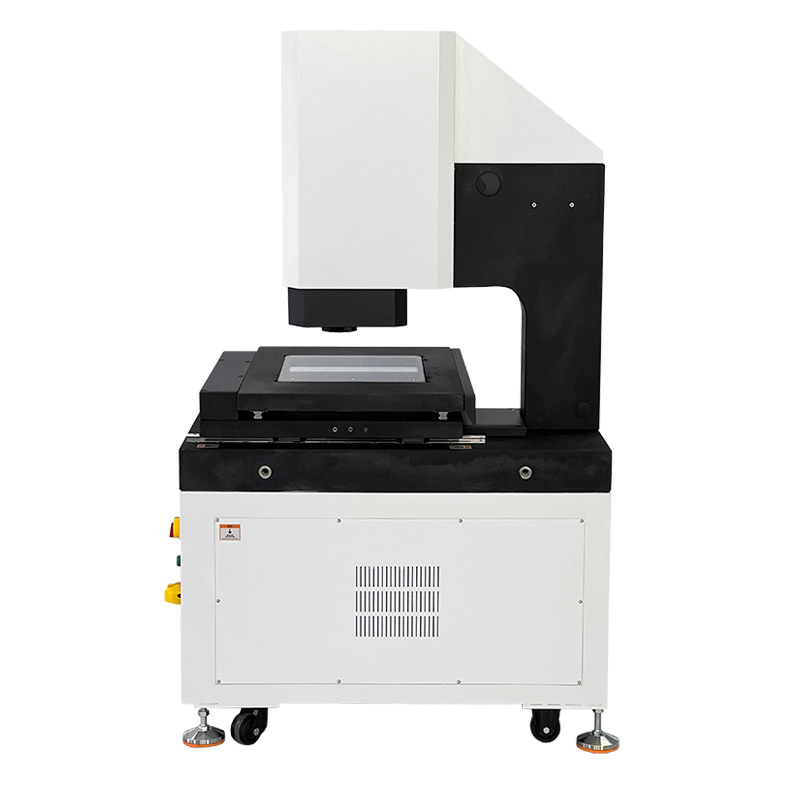

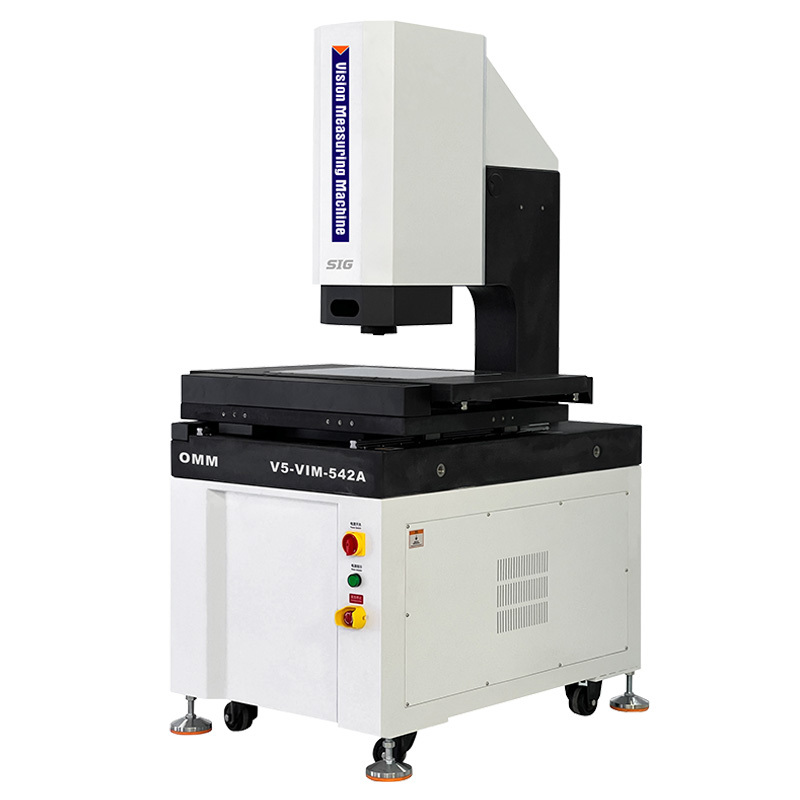

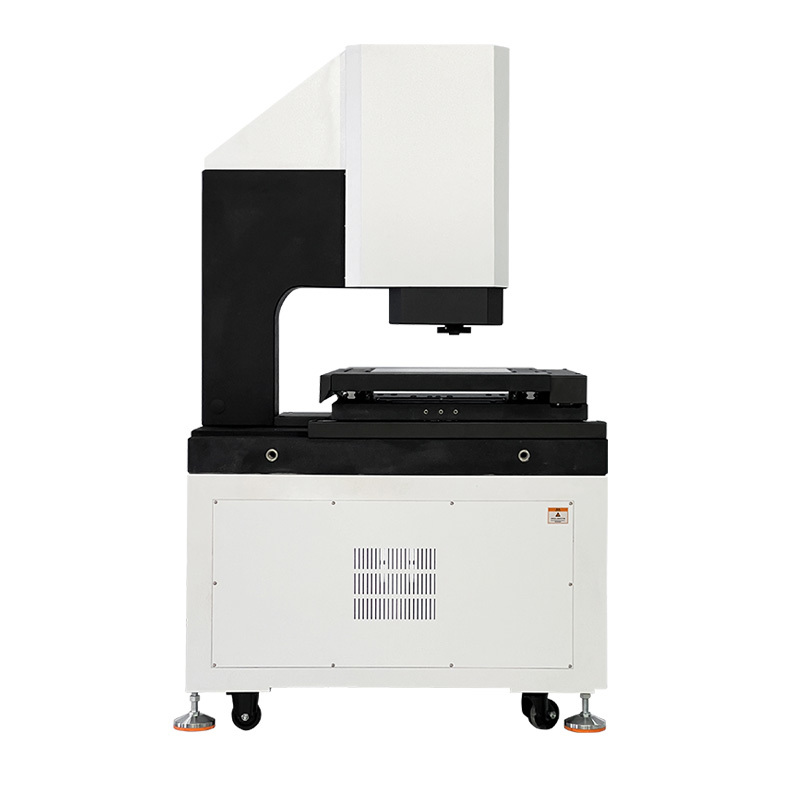

कैंटिलीवर स्वचालित दृष्टि मापने की मशीन V5-VIMश्रृंखला
उत्पाद की विशेषता:
l एक्सवाईजेड तीन अक्ष सीएनसी स्वचालित सटीक नियंत्रण, सटीक स्थिति;
ग्रेनाइट आधार और स्तंभ, अच्छी स्थिरता;
सटीक रैखिक गाइड, पीसने-ग्रेड बॉल स्क्रू और एसी सर्वो मोटर्स, आदि, गति प्रणाली की सटीकता और स्थिरता सुनिश्चित करते हैं;
l 0.5μm उच्च परिशुद्धता ग्रिड शासक प्रणाली की स्थिति और माप सटीकता सुनिश्चित करने के लिए;
l स्पष्ट अवलोकन और सटीक माप की आवश्यकताओं को पूरा करने के लिए उच्च संकल्प डिजिटल कैमरा;
l 6.5X उच्च परिभाषा ऑप्टिकल लेंस, सटीक ज़ूम, एक बार पिक्सेल सुधार;
l प्रोग्राम-नियंत्रित 5-रिंग 8-क्षेत्र एलईडी सतह प्रकाश और समानांतर एलईडी समोच्च प्रकाश प्रणाली बुद्धिमानी से 256 स्तर की चमक समायोजन का एहसास;
l स्वचालित विजन माप सॉफ्टवेयर iMeasuring शक्तिशाली कार्यों के साथ और संचालित करने में आसान है।
विनिर्देशः
| वस्तु | कैंटिलीवर स्वचालित दृष्टि मापने की मशीन V5-VIMश्रृंखला | |||||
| मॉडल | V5-VIM-322 | V5-VIM-432 | V5-VIM-542 | V5-VIM-652 | ||
| एक्स/वाई अक्ष की यात्रा (मिमी) | 300*200 | 400*300 | 500*400 | 600*500 | ||
| सटीकता* | E1x,y | 2.0+L/200(um) | ||||
| E1xy | 3.0+L/200(um) | |||||
| E1z | 4.0+L/200(um) | |||||
| Z-अक्ष की यात्रा (मिमी) | 200 (वैकल्पिक 300mm/400mm तक ऊंचाई) | |||||
| तराजू का संकल्प | 0.5um के संकल्प के साथ उच्च परिशुद्धता कांच ग्रिड शासक | |||||
| काम की मेज की सामग्री | ग्रेनाइट | |||||
| मार्गदर्शन मोड | उच्च परिशुद्धता रैखिक गाइड, डबल ट्रैक डबल स्लाइडर गाइड | |||||
| ऑपरेशन मोड | जॉयस्टिक कंट्रोलर, माउस ऑपरेशन, ऑटोमैटिक डिटेक्शन प्रोग्राम | |||||
| संचालन का तरीका | रिमोट कंट्रोल हैंडल, माउस ऑपरेशन, प्रोग्रामिंग स्वतः पता लगाने | |||||
|
प्रकाश व्यवस्था प्रणाली |
समोच्च | एलईडी समानांतर समोच्च प्रकाश व्यवस्था | ||||
| सतह | 0~255 स्टेपलेस समायोज्य 8 डिवीजन एलईडी सतह प्रकाश व्यवस्था | |||||
| समाक्षीय | वैकल्पिक उच्च चमक बिंदु एलईडी प्रकाश | |||||
| वीडियो प्रणाली | उच्च संकल्प डिजिटल कैमरा | |||||
| 6.5X इलेक्ट्रॉनिक फीडबैक ज़ूम लेंस ज़ूम745EF, ऑप्टिकल आवर्धन:0.7X-4.5X, वीडियो आवर्धनः 28X~180X | ||||||
| माप सॉफ्टवेयर | iमापन | |||||
| ऑपरेटिंग सिस्टम | WIN10/11-32/64 बिट ऑपरेटिंग सिस्टम का समर्थन करें. | |||||
| भाषा | अंग्रेजी, सरलीकृत चीनी, पारंपरिक चीनी, अन्य भाषा संस्करण जोड़े जा सकते हैं। | |||||
| कार्य वातावरण | तापमान 20°C 2°C है, और तापमान परिवर्तन 1°C/hr से कम है; आर्द्रता 30% ~ 80% आरएच; कंपन < 0.02g's, ≤15Hz। | |||||
| विद्युत आपूर्ति | 220V/50Hz/10A | |||||
| मशीन लेयरिंग | 0~30Kg (अंतिम असर क्षमताः 50Kg) | |||||
| आयाम (WxDxH) मिमी | 789*636*1640 | 1033*820*1685 | 1213*940*1705 | 1453*1120*1725 | ||
| शुद्ध भार (किग्रा) | 396 | 466 | 560 | 796 | ||
| वैकल्पिक विन्यास | समाक्षीय प्रकाश के साथ इलेक्ट्रॉनिक फीडबैक ज़ूम लेंस, इलेक्ट्रिक ज़ूम लेंस, संपर्क जांच, सफेद प्रकाश स्पॉट स्पेक्ट्रम, 3 डी कैमरा, वायरलेस ब्लूटूथ रिमोट कंट्रोल। | |||||
नोटः
L मापी गई लंबाई है ((मिमी), Z-अक्ष की यांत्रिक सटीकता और फोकस सटीकता बहुत काम के टुकड़े की सतह से संबंधित है।
आवर्धन अनुमानित मूल्य है, यह मॉनिटर के आयाम और संकल्प से संबंधित है।
0.5X या 2X उद्देश्य आवश्यकताओं के अनुसार वैकल्पिक रूप से उपलब्ध है।
उत्पाद कॉन्फ़िगरेशन मॉडल विवरण ((वी के साथ उदाहरण5-वीआईएम-432):
| उत्पाद श्रेणी | 2.5D | 3D | 2.5D | 3D |
| वस्तु |
2.5D स्वचालित दृष्टि मापने की मशीन |
3 डी स्वचालित संपर्क और दृष्टि मापने की मशीन |
2.5D स्वचालित लेजर स्कैन और दृष्टि मापने की मशीन |
3D स्वचालित बहुसंवेदी मापने की मशीन |
| मॉडल | V5-VIM-432A | V5-VIM-432B | V5-VIM-432C | V5-VIM-432D |
| प्रकार | ए | बी | सी | D |
| महत्व | ऑप्टिकल ज़ूम लेंस सेंसर | ज़ूम लेंस सेंसर और संपर्क जांच सेंसर | ज़ूम लेंस सेंसर और लेजर सेंसर | ज़ूम लेंस सेंसर, संपर्क जांच सेंसर और लेजर सेंसर |
| संपर्क जांच | बिना | एमसीपी-किट1 | बिना | एमसीपी-किट1 |
| लेजर मॉड्यूल | बिना | बिना | ओमरोन लेजर | ओमरोन लेजर |
| सॉफ्टवेयर संस्करण | iमापन4.1 | iमापन4.2 | iमापन5.0 | iमापन5.1 |
कैंटिलीवर ऑटोमैटिक विजन मापने वाली मशीन मॉडल और विनिर्देश:
| मॉडल | कोड# | मॉडल | कोड# | मॉडल | कोड# | मॉडल | कोड# |
| V5-VIM-322A | 527-120G | V5-VIM-432A | ५२७-१२०एच | V5-VIM-542A | 527-120J | V5-VIM-652A | 527-120K |
| V5-VIM-322B | 527-220G | V5-VIM-432B | 527-220H | V5-VIM-542B | 527-220J | V5-VIM-652B | 527-220K |
| V5-VIM-322C | 527-320G | V5-VIM-432C | 527-320H | V5-VIM-542C | 527-320J | V5-VIM-652C | 527-320K |
| V5-VIM-322D | 527-420G | V5-VIM-432D | 527-420H | V5-VIM-542D | 527-420J | V5-VIM-652D | 527-420K |
कैंटिलीवर स्वचालित दृष्टि मापने की मशीन वी5सीरीज मापने की जगहः
| यात्रा | मॉडल | सटीकता | एक्स अक्षयात्रा mm | वाई अक्ष यात्रा मिमी | Z अक्ष यात्रा मिमी | Z-अक्ष अनुकूलित यात्रा मिमी | |
| E1x,y | E1z | ||||||
| 300x200x200 | V5-VIM-322 | 2+L/200 | 4.0+L/200 | 300 मिमी | 200 मिमी | 200 मिमी | 250 मिमी |
| 400x300x200 | V5-VIM-432 | 2+L/200 | 4.0+L/200 | 400 मिमी | 300 मिमी | 200 मिमी | 300 मिमी |
| 500x400x200 | V5-VIM-542 | 2+L/200 | 4.0+L/200 | 500 मिमी | 400 मिमी | 200 मिमी | 400 मिमी |
| 600x500x200 | V5-VIM-652 | 2+L/200 | 4.0+L/200 | 600 मिमी | 400 मिमी | 200 मिमी | 400 मिमी |
अन्य यात्रा विनिर्देशों को अनुकूलित किया जा सकता है।
