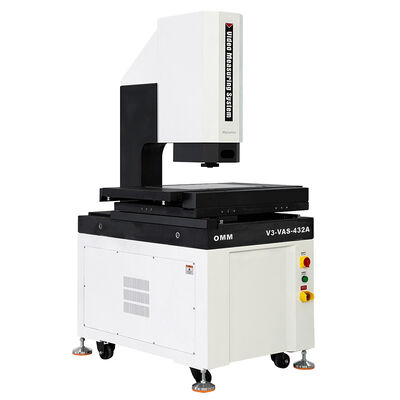

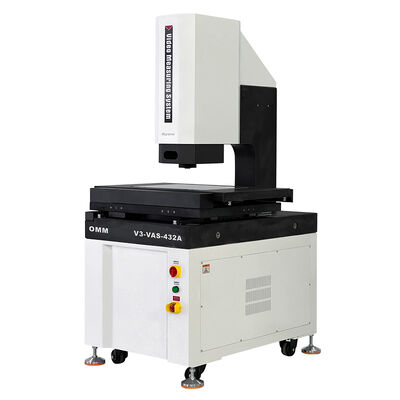

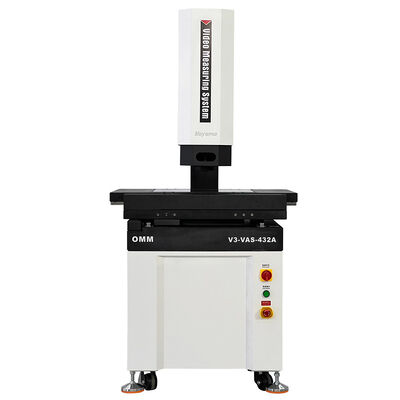

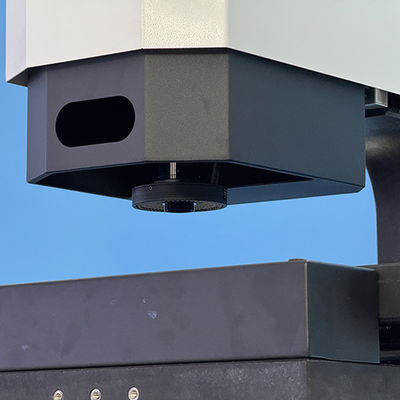

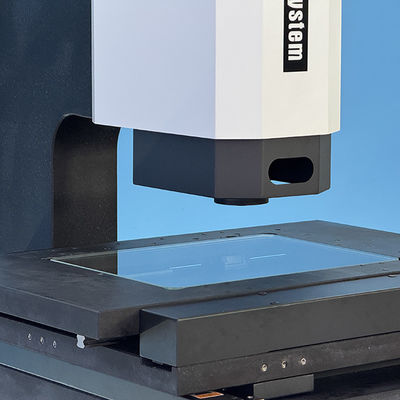

स्वचालित वीडियो मापन प्रणाली V3-VASशृंखला
उत्पाद विशेषता:
1. XYZ 3-अक्ष सीएनसी स्वचालित परिशुद्धता नियंत्रण, सटीक स्थिति;
2. ग्रेनाइट आधार और स्तंभ को अपनाया जाता है, अच्छी स्थिरता;
3. सटीक रैखिक गाइड रेल, बॉल स्क्रू और सर्वो मोटर गति प्रणाली की सटीकता और स्थिरता सुनिश्चित करते हैं;
4. 0.5μm रिज़ॉल्यूशन और उच्च परिशुद्धता ग्रेटिंग रूलर सिस्टम की माप सटीकता की स्थिरता और विश्वसनीयता सुनिश्चित करते हैं;
5. स्पष्ट अवलोकन और सटीक माप की जरूरतों को पूरा करने के लिए उच्च-रिज़ॉल्यूशन वाला डिजिटल कैमरा;
6. 6.5X Zoom745 हाई-डेफिनिशन ऑप्टिकल ज़ूम लेंस, सटीक ज़ूम, एक बार पिक्सेल सुधार;
7. प्रोग्राम-नियंत्रित 5-रिंग, 8-ज़ोन और 40-चैनल एलईडी सतह प्रकाश स्रोत और समानांतर एलईडी समोच्च प्रकाश स्रोत प्रणाली, बुद्धिमानी से 256-स्तरीय चमक स्तर का एहसास;
8. स्वचालित छवि माप सॉफ्टवेयर शक्तिशाली और संचालित करने में आसान है।
विशेष विवरण:
| माल | स्वचालित वीडियो मापन प्रणाली V3-VASशृंखला | ||||
| नमूना | V3-VAS-322 | V3-VAS-432 | V3-VAS-542 | V3-VAS-652 | |
| एक्स/वाई अक्ष यात्रा (मिमी) | 300*200 | 400*300 | 500*400 | 600*500 | |
| E1x, y(um) | 2.5+एल/200 | 3+एल/200 | 3+एल/200 | 4+एल/200 | |
| E2xy(उम) | 3+एल/200 | 3.5+एल/200 | 4+एल/200 | 5+एल/200 | |
|
E1z एकल बिंदु सटीकता (उम) |
4+एल/200 | 5+एल/200 | 5+एल/200 | 5+एल/200 | |
| Z-अक्ष यात्रा (मिमी) | 200 (वैकल्पिक ऊँचाई 300 मिमी/400 मिमी) | ||||
| तराजू का संकल्प | 0.5um के रिज़ॉल्यूशन के साथ उच्च परिशुद्धता ग्लास ग्रेटिंग रूलर। | ||||
| कार्य तालिका सामग्री | ग्रेनाइट | ||||
| मार्गदर्शक विधा | पी-क्लास प्रिसिजन लीनियर गाइड रेल | ||||
| ड्राइव का प्रकार | एसी सर्वो मोटर/डीसी सर्वो मोटर+रोलिंग लीड स्क्रू | ||||
| संचालन का तरीका | रिमोट कंट्रोल हैंडल, माउस ऑपरेशन, प्रोग्रामिंग स्वचालित पहचान | ||||
|
रोशनी प्रणाली |
समोच्च | एलईडी समानांतर कंटूर रोशनी | |||
| सतह | 0~255 स्टीप्लेस एडजस्टेबल 8 डिवीजन एलईडी सतह रोशनी | ||||
| समाक्षीय | वैकल्पिक उच्च-चमक प्वाइंट एलईडी लाइट | ||||
| वीडियो प्रणाली | 1/3 "उच्च रिज़ॉल्यूशन डिजिटल कैमरा | ||||
| Zoom745 मैनुअल ज़ूम लेंस 0.7X~4.5X के ऑप्टिकल आवर्धन और 28X~180X के वीडियो आवर्धन के साथ। | |||||
| मापने का सॉफ्टवेयर | विस्मीसॉफ्ट | ||||
| ऑपरेटिंग सिस्टम | WIN10/11-32/64 बिट ऑपरेटिंग सिस्टम का समर्थन करें। | ||||
| भाषा | अंग्रेजी, सरलीकृत चीनी, पारंपरिक चीनी, अन्य भाषा संस्करण जोड़े जा सकते हैं। | ||||
| काम का माहौल | तापमान 20℃ 2℃ है, और तापमान परिवर्तन 1℃/घंटा से कम है; आर्द्रता 30% ~ 80% आरएच; कंपन <0.02 ग्राम, ≤15 हर्ट्ज़। | ||||
| बिजली की आपूर्ति | 220V/50Hz/10A | ||||
| मशीन का असर | 0~30 किग्रा (अंतिम भार वहन क्षमता: 50 किग्रा) | ||||
| आयाम (WxDxH)मिमी | 789*636*1640 | 1033*820*1685 | 1213*940*1705 | 1453*1120*1725 | |
| नेट वजन / किग्रा) | 396 | 466 | 560 | 796 | |
| वैकल्पिक विन्यास | इलेक्ट्रॉनिक फीडबैक लेंस, इलेक्ट्रिक ज़ूम लेंस, संपर्क जांच, व्हाइट लाइट स्पॉट स्पेक्ट्रम, 3डी कैमरा, वायरलेस ब्लूटूथ रिमोट कंट्रोल। | ||||
टिप्पणी:
एल माप की लंबाई को मिलीमीटर में दर्शाता है, और जेड अक्ष की ऑप्टिकल फोकसिंग माप सटीकता का मापे जाने वाले वर्कपीस की सतह खुरदरापन के साथ एक बड़ा संबंध है। खुरदरापन Rz मान जितना कम होगा, दोहराव वाली फोकसिंग सटीकता उतनी ही बेहतर होगी, और इसके विपरीत।
वीडियो आवर्धन अनुमानित है और मॉनिटर के आकार और रिज़ॉल्यूशन पर निर्भर करता है।
Zoom745 सीरीज ज़ूम ऑब्जेक्टिव लेंस को आवश्यकतानुसार 0.5X मैग्निफायर और 2X मैग्निफायर से लैस किया जा सकता है।
उत्पाद विन्यास मॉडल विवरण(V3-VSA-432 के साथ उदाहरण):
| उत्पाद श्रेणी | 2.5 D | 3डी | 2.5 D | 3डी |
| माल |
2.5डी स्वचालित वीडियो मापन प्रणाली |
3डी स्वचालित संपर्क एवं वीडियो मापन प्रणाली |
2.5डी स्वचालित लेजर-स्कैन और वीडियो मापने की प्रणाली |
3डी स्वचालित बहुसंवेदी मापने की मशीन |
| नमूना | V3-VAS-432A | V3-VAS-432B | V3-VAS-432C | V3-VAS-432D |
| प्रकार | ए | बी | सी | डी |
| महत्व |
ऑप्टिकल ज़ूम-लेंस सेंसर |
ज़ूम-लेंस सेंसर और जांच सेंसर से संपर्क करें |
ज़ूम-लेंस सेंसर और लेज़र सेंसर |
ज़ूम-लेंस सेंसर, संपर्क जांच सेंसर और लेज़र सेंसर |
| जांच से संपर्क करें | बिना | एमसीपी-किट1 | बिना | एमसीपी-किट1 |
| लेजर सेंसर | बिना | बिना | WCS40416 | WCS40416 |
स्वचालित वीडियो माप प्रणाली मॉडल और विशिष्टताएँ:
| नमूना | कोड# | नमूना | कोड# |
| V3-VAS-322A | 529-120जी | V3-VAS-432A | 529-120एच |
| V3-VAS-322B | 529-220जी | V3-VAS-432B | 529-220एच |
| V3-VAS-322C | 529-320जी | V3-VAS-432C | 529-320एच |
| V3-VAS-322D | 529-420जी | V3-VAS-432D | 529-420एच |
| नमूना | कोड# | नमूना | कोड# |
| V3-VAS-542A | 529-120जे | V3-VAS-652A | 529-120K |
| V3-VAS-542B | 529-220जे | V3-VAS-652B | 529-220K |
| V3-VAS-542C | 529-320जे | V3-VAS-652C | 529-320K |
| V3-VAS-542D | 529-420जे | V3-VAS-652D | 529-420K |
स्वचालित वीडियो माप प्रणाली यात्रा गाइड तालिका:
| यात्रा | नमूना | शुद्धता | एक्स अक्षयात्रा मिमी | Y अक्ष यात्रा मिमी | Z अक्ष यात्रा मिमी | Z-अक्ष अनुकूलित यात्रा मिमी | |
| E1x,y | E1z | ||||||
| 300x200x200 | V3-VAS-322 | 2.5+एल/200 | 4.0+एल/200 | 300 मिमी | 200 मिमी | 200 मिमी | 250 मिमी |
| 400x300x200 | V3-VAS-432 | 3+एल/200 | 5.0+एल/200 | 400 मिमी | 300 मिमी | 200 मिमी | 300 मिमी |
| 500x400x200 | V3-VAS-542 | 3+एल/200 | 5.0+एल/200 | 500 मिमी | 400 मिमी | 200 मिमी | 400 मिमी |
| 600x500x200 | V3-VAS-652 | 4+एल/200 | 5.0+एल/200 | 600 मिमी | 400 मिमी | 200 मिमी | 400 मिमी |
एसआईजी में एक गैन्ट्री मोबाइल ब्रिज कैमरा भी है, जिसकी यात्रा दूरी 2000x3000x400 मिमी है, और अन्य यात्रा दूरी और विशिष्टताओं को ग्राहकों की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
सॉफ्टवेयर परिचय:
VIMSOFT स्वचालित छवि माप सॉफ्टवेयर: सहज ज्ञान युक्त इंटरफ़ेस और शक्तिशाली फ़ंक्शन कुशल माप कार्यों में मदद करते हैं।
1.उपभोक्ता - अनुकूल इंटरफ़ेस
सरल लेआउट: मुख्य इंटरफ़ेस बटनों के साथ मुख्य कार्यों को प्रस्तुत करता है, जिन तक एक क्लिक से पहुंचा जा सकता है। उपयोगकर्ता अधिकांश माप संचालन को क्लिक करके और खींचकर पूरा कर सकते हैं।
2.उन्नत ज्यामितीय माप क्षमता
एल कुल कारक माप:
एल 2डी/3डी तत्वों का समर्थन करता है: बिंदु, रेखाएं, चाप, वृत्त, आयत, दीर्घवृत्त, कीवे (लंबे वृत्त की विशेषताएं), वक्र, विमान, सिलेंडर, शंकु, गोले आदि को खोलना और बंद करना।
एल जेड-अक्ष जांच या लेजर विस्थापन सेंसर के साथ, त्रि-आयामी तत्वों (जैसे स्थानिक घुमावदार सतह) को मापा जा सकता है, और किनारे का पता लगाने के बाद निर्देशांक/लंबाई/क्षेत्र/आयतन की सीधे गणना की जा सकती है।
एल परिशुद्धता बढ़त का पता लगाना:
एल कमजोर बढ़त कैप्चर, समायोज्य खोज दिशा, शोर/टूटी हुई बढ़त फ़िल्टरिंग
एल ऑटो फोकस और ऊंचाई माप;
एल बुद्धिमानी से सर्वोत्तम फोकल विमान का निर्धारण करें और ऊंचाई/समतलता माप का एहसास करें।
3.जटिल-बैच वर्कपीस का कुशल समाधान
एल सरणी माप:
एल तत्व सरणी: एकल तत्व को मापने के बाद, सरणी का अनुवाद करके सभी समान दूरी वाली विशेषताएं स्वचालित रूप से उत्पन्न होती हैं।
एल वर्कपीस सरणी: एक टुकड़े को मापने के बाद पूरे बैच को स्वचालित रूप से संसाधित करें (एकल/बहु-स्थिरता मोड का समर्थन)
एल सीएडी एकीकरण:
एल इसे मैन्युअल नमूने के बिना सीएडी चित्र आयात करके स्वचालित रूप से मापा जा सकता है (विशेष रूप से जटिल/विशेष-आकार वाले भागों के लिए उपयुक्त)।
एल तुलना नेविगेशन:
एल वास्तविक समय की तुलना के लिए पूर्व निर्धारित संदर्भ रेखाएं/कोण/वृत्त।
एल मानचित्र नेविगेशन: बड़े या बहु-सुविधा वाले वर्कपीस का सटीक रूप से पता लगाने के लिए स्कैन की गई/पिक्सेल छवियों को सिलाई करना।
4.लचीला उपयोगकर्ता कार्यक्रम
एल स्वचालित प्रक्रिया:
एल उपयोगकर्ता के ऑपरेशन के अनुसार, माप अनुक्रम उत्पन्न होता है और प्रोग्राम निष्पादन को नियंत्रित किया जाता है।
एल आप चरणों के अनुक्रम को संपादित कर सकते हैं, संचालन सम्मिलित या हटा सकते हैं और वर्कफ़्लो को अनुकूलित कर सकते हैं।
एल बैच अनुकूलन:
एल अनावश्यक संचालन को कम करने के लिए एकल किनारे का पता लगाने के लिए कार्य को दोहराएं।
5.रूप और स्थिति सहनशीलता विश्लेषण
एल पूर्ण आकार जीडी एंड टी समर्थन:
एल सीधापन, गोलाई, समतलता, बेलनाकारता, प्रोफ़ाइल, स्थिति, समानता, लंबवतता, संकेंद्रितता, आदि की गणना करें।
एल स्वचालित रूप से एनजी परिणामों को चिह्नित करें, और दृश्य चार्ट के माध्यम से विचलन का पता लगाएं।
6.डेटा रिपोर्टिंग और निर्यात
एल अनुकूलित रिपोर्ट:
एल एक्सेल/वर्ड/टीएक्सटी प्रारूप निर्यात करें (एक्सेल टेम्पलेट अनुकूलन का समर्थन करें)
एल सीएडी संगत आउटपुट:
एल रिवर्स इंजीनियरिंग के लिए डीएक्सएफ/आईजीएस फ़ाइल जेनरेट करें।
7.मल्टी-डिवाइस एकीकरण
एल विस्तारित कनेक्शन:
एल त्रि-आयामी माप की सटीकता में सुधार के लिए जांच, लेजर सेंसर, सफेद प्रकाश सेंसर, यांत्रिक हथियार और अन्य उपकरणों के साथ संगत।
