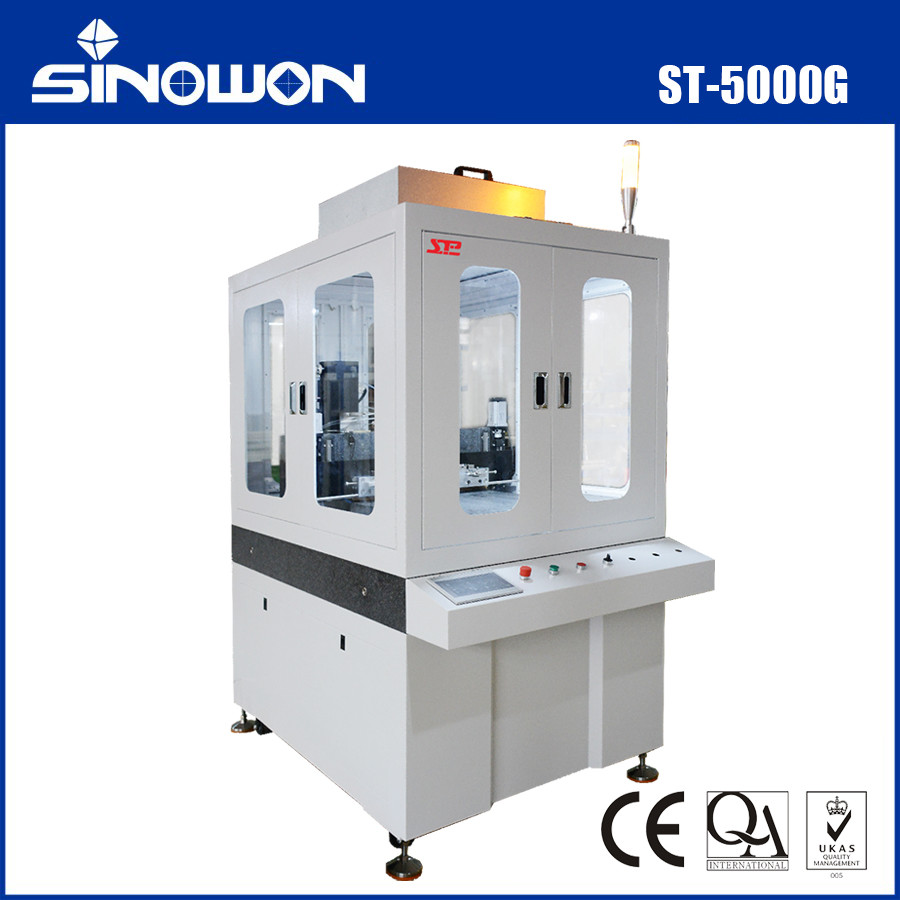

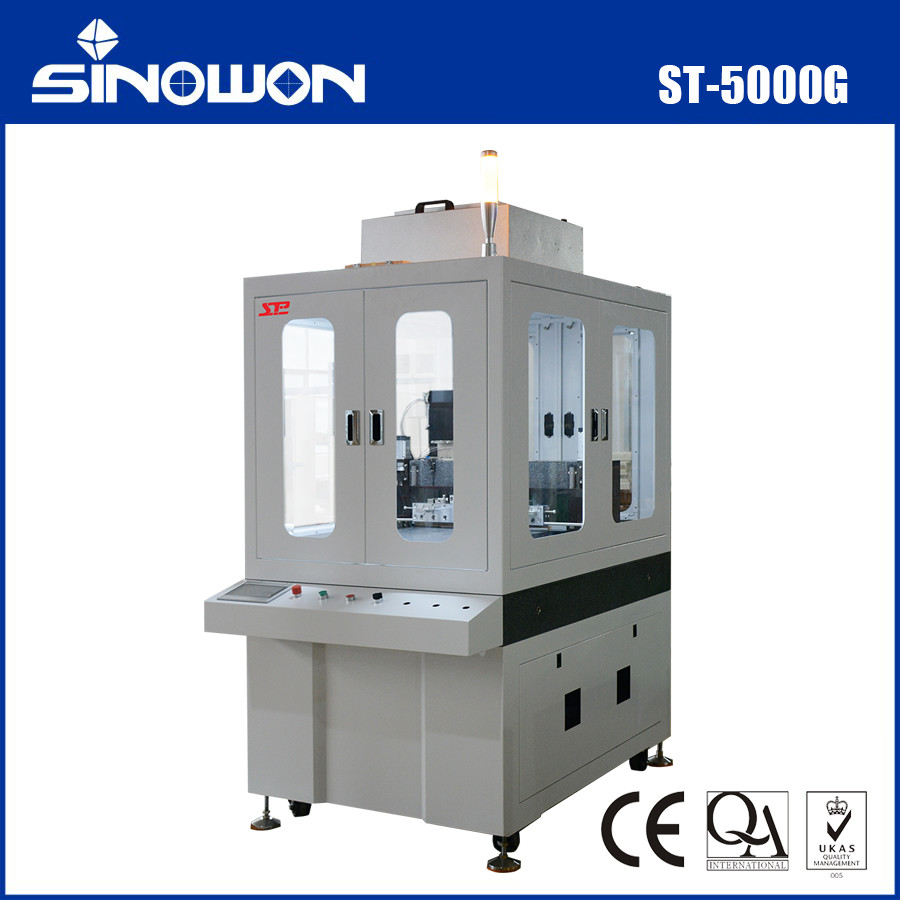

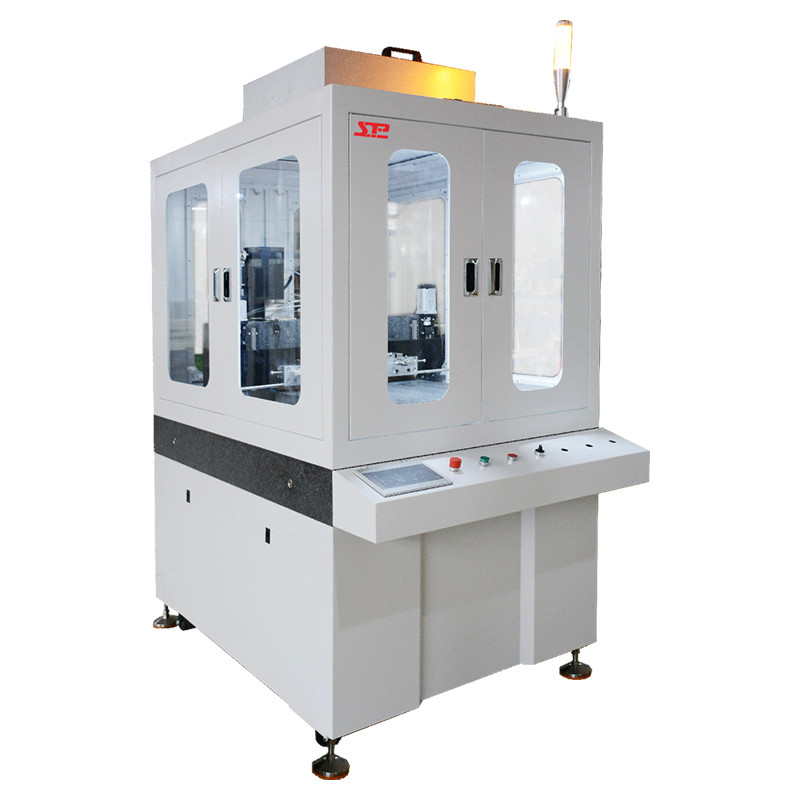

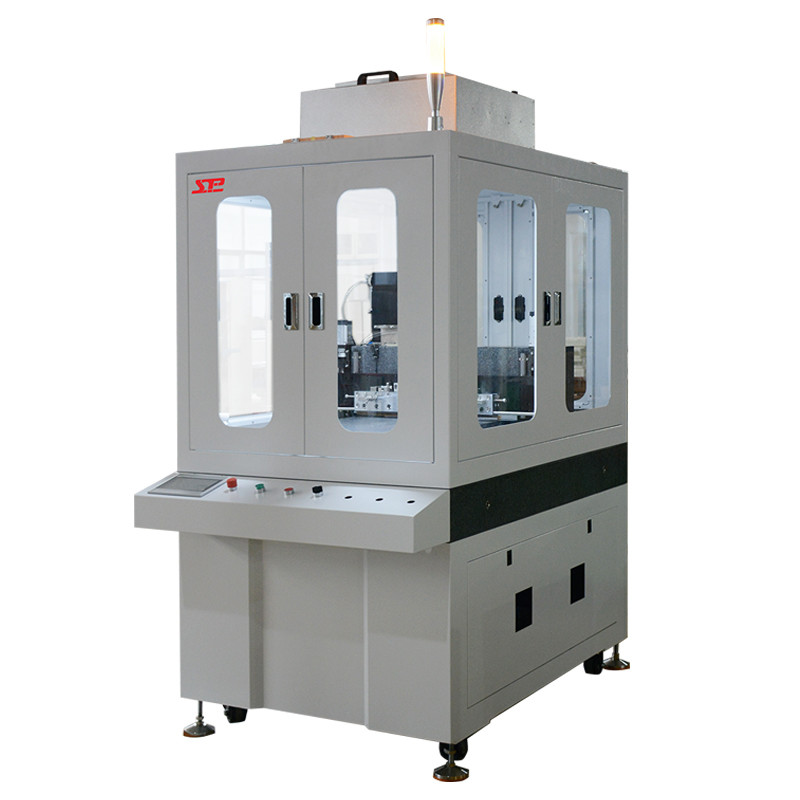

ST-5000G सटीक स्लिट कोटिंग परीक्षण मशीन
उत्पादमैंपरिचय:
ST-5000G प्रेसिजन कोटिंग प्रयोगात्मक कोटिंग मशीन एक नए प्रकार की उच्च परिशुद्धता, उच्च विश्वसनीयता और उच्च स्थिरता वाली प्रयोगात्मक कोटिंग मशीन है। उपकरण की विशेषताएं हैंःस्वयं निर्मित और विकसित उच्च परिशुद्धता चिपकाने पंप और उच्च परिशुद्धता स्लिट मर के साथ, तरल दवा को कठोर सब्सट्रेट पर समान रूप से लेपित किया जाता है ताकि उच्च फिल्म मोटाई एकरूपता के साथ एक बड़े क्षेत्र की पतली कोटिंग तैयार की जा सके।
डिवाइस पैरामीटरः
लागू सब्सट्रेट:
| (1) | सब्सट्रेट आकार | 500 मिमी*500 मिमी |
| (2) | सब्सट्रेट की समतलता | <10u |
| (3) | सब्सट्रेट गीला करने की क्षमता | <15° |
| (4) | सब्सट्रेट का तापमान | 23±2°C |
लागू तरल पदार्थ:
| (1) | प्रकार | आइसोप्रोपानोल, डीएमएफ, डीएमएसओ और अन्य कार्बनिक सॉल्वैंट्स या अन्य मिश्रित सॉल्वैंट्स |
| (2) | चिपचिपापन | 1~70CPS |
| (3) | ठोस पदार्थों की मात्रा | 7% से 50% |
उपकरण प्रक्रिया प्रदर्शनः
| (1) | फिल्म बनाने की विधि | स्लॉट कोटिंग |
| (2) | चिपचिपापन | 300nm~10um ((सूखी फिल्म) |
| (3) | फिल्म बनाने की समरूपता | 5% ≤ फिल्म में, 5% ≤ फिल्मों के बीच |
कोटिंग डाई:
| संख्या | परियोजना | तकनीकी मापदंड | टिप्पणी |
| 1 | सामग्री | SUS630 | |
| 2 | लेपित चौड़ाई | 450 मिमी | |
| 3 | समतलता/सीधापन | ≤3um | |
| 4 | लुमेन की कठोरता | Ra≤0.025 | |
| 5 | दरारें | गास्केट प्रकार, गास्केट मोटाई एकरूपता ≤±2um | |
| 6 | अंतर समायोजन सीमा | ≤±10um | |
| 7 | किनारे की सीमा को छोड़कर | ≤10 मिमी | |
| 8 | कोटिंग हेड के टकराव विरोधी संयोजन | यह होंठ की तुलना में 20um कम है, जो प्रभावी रूप से होंठ के टकराने से रोकता है | |
| 9 | कोटिंग हेड का सुधार | यह स्वचालित रूप से एक उच्च परिशुद्धता रैखिक विस्थापन सेंसर द्वारा सही है | |
| 10 | बुलबुला निकासी डिजाइन | मरने कक्ष उच्च स्तर का है और बुलबुला छेद का एक उच्च स्तर है |
कोटिंग पंप:
| संख्या | परियोजना | तकनीकी मापदंड | टिप्पणी |
| 1 | पंप शरीर सामग्री | SUS316L | |
| 2 | सीलिंग रिंग सामग्री | क्षरण प्रतिरोधी सील | |
| 3 | पंप वॉल्यूम | 5 मिलीलीटर | |
| 4 | ड्राइव नियंत्रण | सर्वो मोटर, गोलाकार पेंच | |
| 5 | थूक नियंत्रण संकल्प | 0.01ul/s | |
| 6 | प्रतिक्रिया समय | 0.01s | |
| 7 | थूकने की गति | 0~2000ul/s | |
| 8 | अधिकतम थूक त्वरण | 2000ul/s2 | |
| 9 | कार्यात्मक विन्यास |
1) तरल पदार्थ आपूर्ति पंप स्वचालित रूप से भरने के बाद दबाव को कम करता है; 2)तरल निर्वहन विलंब कार्य; 3)टर्मिनल-बैक-सिक्क फंक्शन; 4)स्वचालित रीहाइड्रेशन समारोह; 5)बहु-चरण कोटिंग समायोजन; |
|
| संख्या | परियोजना | तकनीकी मापदंड |
| 1 | Z-अक्षों की संख्या | दो |
| 2 | Z-अक्ष संकल्प | 0.1um |
| 3 | Z-अक्ष ड्राइव नियंत्रण | सर्वो मोटर, पीसने के ग्रेड पेंच, गाइड रेल |
| 4 | Z-अक्ष दोहराव | ≤5um |
| 5 | Z-अक्ष वेग सीमा | 0~50 मिमी/सेकंड |
| 6 | वाई-अक्ष ड्राइव प्रकार | प्लेटफ़ॉर्म चालित |
| 7 | वाई-अक्ष ड्राइव नियंत्रण | सर्वो मोटर, पीसने के ग्रेड पेंच, गाइड रेल |
| 8 | वाई-अक्ष की गति सीमा | 0~200 मिमी/सेकंड |
| 9 | वाई-अक्ष गति सतह की सटीकता | ±5um से बेहतर |
| 10 | वाई-अक्ष दोहराव | ≤5um |
| 11 | कार्यात्मक विन्यास |
1)कोटिंग त्वरण और विलंब को सेट और समायोजित किया जा सकता है; 2)कोटिंग गैप समायोज्य; 3) समायोज्य अंत retraction के अंतर; |
कोटिंग प्लेटफार्म:
| संख्या | परियोजना | तकनीकी मापदंड | टिप्पणी |
| 1 | सामग्री | 000 ग्रेड ग्रेनाइट | |
| 2 | सब्सट्रेट के आकार के अनुकूल | 500*500 मिमी | |
| 3 | सतह की समतलता | समतलता≤±5um | |
| 4 | सब्सट्रेट की स्थिति | प्लेटफ़ॉर्म वैक्यूम अवशोषण | |
| 5 | सब्सट्रेट का संरेखण | मैनुअल | |
| 6 | टैबलेट को उठाएं और रखें | मैनुअल |
तरल पदार्थ आपूर्ति प्रणालीः
| संख्या | परियोजना | तकनीकी मापदंड | टिप्पणी |
| 1 | ट्यूबिंग सामग्री | पीएफए | |
| 2 | तरल आपूर्ति टैंक | छील सामग्री, 100 मिलीलीटर मात्रा | |
| 3 | तरल पदार्थ आपूर्ति विधि | टैंक दबाव में है | |
| 4 | टैंक धोएं | स्टेनलेस स्टील से बना |
प्री-कोटिंग क्लीनिंग यूनिट:
| संख्या | परियोजना | तकनीकी मापदंड | टिप्पणी |
| 1 | पूर्व-कोटिंग विधि | प्री-कोटिंग प्लेटफार्म | |
| 2 | जीभ की सफाई | मैनुअल | |
| 3 | टैंक को भिगोकर बाहर निकालें | इसका प्रयोग तब किया जाता है जब उपकरण बेकार हो, पाइपलाइन साफ हो और कचरा बाहर निकल जाए |
|
संख्या |
परियोजना | तकनीकी मापदंड | टिप्पणी |
| 1 | टच स्क्रीन | प्री-कोटिंग प्लेटफार्म | |
| 2 | लॉग रिकॉर्डिंग फ़ंक्शन | प्रत्येक सब्सट्रेट की कोटिंग प्रक्रिया को देखा जा सकता है, जिसमें कोटिंग प्रक्रिया के प्रत्येक समय बिंदु पर कोटर की प्रत्येक धुरी की गति और स्थिति पैरामीटर शामिल हैं | |
| 3 | परिचालन अनुमतियाँ |
लॉग इन करने के लिए तीन प्रकार के ऑपरेशन अनुमतियाँ। डिवाइस की मैनुअल, अर्ध-स्वचालित और स्वचालित क्रियाएं सभी इंटरफ़ेस पर संचालित की जा सकती हैं |
| संख्या | परियोजना | तकनीकी मापदंड | टिप्पणी |
| 1 | रचना करना | मिश्र धातु, पंच प्लेट, एफएफयू, सीलिंग स्ट्रिप | |
| 2 | कल्पना करना | पारदर्शी वास्तविक समय में कोटिंग की स्थिति का निरीक्षण कर सकते हैं। एफएफयू शुद्धिकरण माइक्रो सकारात्मक दबाव यह सुनिश्चित करता है कि बाहरी वातावरण में बाहरी वातावरण में वर्ग 1,000 की तुलना में बेहतर है | |
| 3 | निकास | बाहरी ढक्कन कार्बनिक निकास बंदरगाहों के साथ आरक्षित है, और इंटरफ़ेस का आकार DN80 है |
विन्यास करें द चेकलिस्ट:
मुख्य विन्यासः
| संख्या | नाम | ब्रांड | ब्रांड का स्थान |
| 1 | पीएलसी | सीमेंस | जर्मनी |
| 2 | सर्वो मोटर | पैनासोनिक | चीन |
| 3 | आवृत्ति परिवर्तक | आईएनवीटी | चीन |
| 4 | एचएमआई | कुन्लुन स्वर | जापान |
| 5 | असर | एनएसके / एफएजी | जापान/जर्मनी |
| 6 | लघु सर्किट ब्रेकर | श्नाइडर/चिंट | फ्रांस/चीन |
| 7 | रिले | श्नाइडर | फ्रांस |
| 8 | वायु स्विच | श्नाइडर/चिंट | फ्रांस/चीन |
डिवाइस सुरक्षा विन्यासः
| 1 | आपातकालीन स्विच | साफ कवर, ऑपरेशन इंटरफ़ेस, विद्युत नियंत्रण बॉक्स और अन्य पदों ईएमओ स्विच से लैस हैं, और आपात स्थिति में कई बिंदुओं को जल्दी से रोक सकते हैं |
| 2 | सुरक्षा इंटरलॉक | मशीन के खतरों का स्रोत एक विफलता-सुरक्षित हार्डवेयर इंटरलॉकिंग डिवाइस का उपयोग करता है, जो उपकरण के सुरक्षात्मक ढक्कन को खोलने पर चोटों का कारण बन सकता है। |
| 3 | ध्वनि और प्रकाश अलार्म | उपकरण एक दृश्य और श्रव्य अलार्म डिवाइस के साथ एक स्पष्ट या ग्राहक द्वारा निर्दिष्ट स्थिति में स्थापित किया जाता है |
| 4 | साफ ढक्कन | उपकरण एक बाहरी कवर द्वारा अलग है और ऑपरेशन के दौरान कर्मियों के प्रवेश को रोकते हुए धूल कवर को बाहरी वातावरण से दूर रखा जाता है |
| 5 | वेंटिलेशन और निकास | कार्बनिक वाष्पीकरणीय गैसों की कोटिंग को एक निकास कनेक्शन के साथ डिज़ाइन किया गया है |
| 6 | अन्य | पानी, बिजली और रसायनों के उपयोग के लिए उपकरण का डिजाइन राष्ट्रीय सुरक्षा मानकों को पूरा करता है |
