इंस्टेंट विज़न सिस्टम क्विकमीसीरीज़

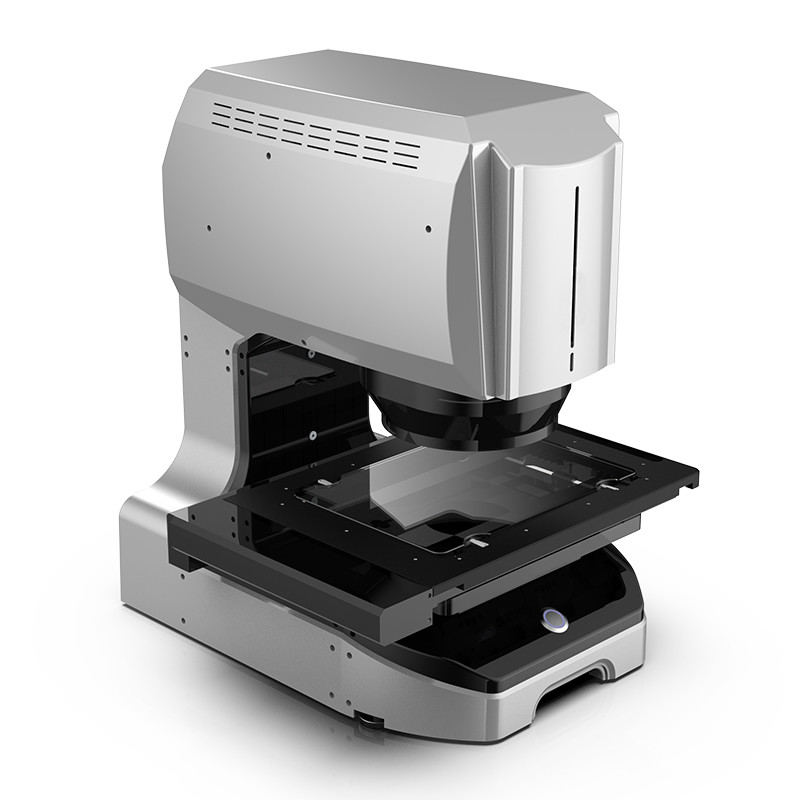

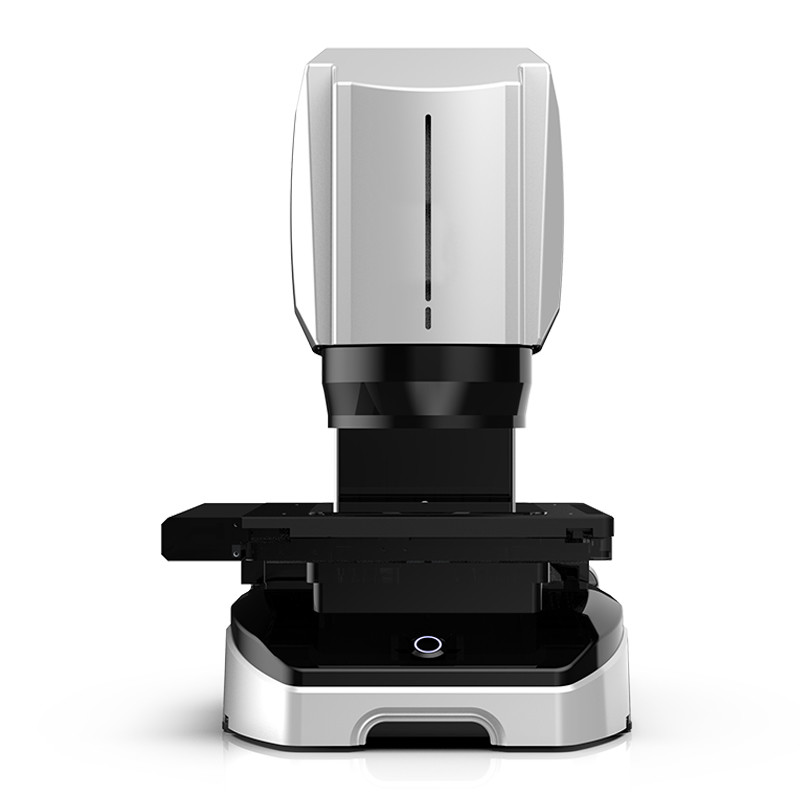

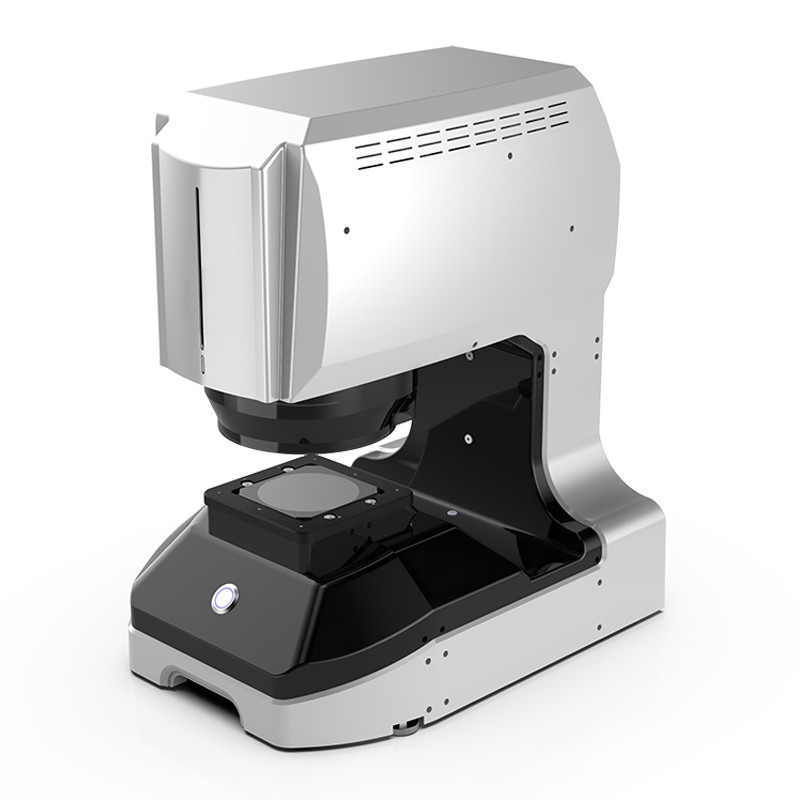

उत्पाद विशेषताएँ:बेंचटॉप इंस्टेंट मेजरमेंट सिस्टम
● टेबल संरचना, कॉम्पैक्ट आकार, संभालने में आसान।
● एक-बटन माप, स्वचालित माप प्राप्त करने के लिए IO सिग्नल के साथ भी मिलान किया जा सकता है।
● रिपोर्ट को स्वचालित रूप से डेटा प्रबंधन प्रणाली में अपलोड किया जा सकता है।
सतह प्रकाश के तहत उच्च परिशुद्धता माप
● डबल मैग्निफिकेशन टेलीसेंट्रिक लेंस और दो 20MP कैमरे से लैस, ऑटो मल्टी-एंगल सरफेस लाइट और वैकल्पिक कोएक्सियल सरफेस लाइट।
● स्वतंत्र शक्तिशाली AI एज गणना एल्गोरिदम के साथ, यह सतह पर सटीक एज सर्च को आसानी से महसूस कर सकता है और सीमा अव्यवस्था के लिए अमान्य क्षेत्रों को फ़िल्टर कर सकता है।
● सतह प्रकाश की माप दोहरावशीलता भी नीचे की रोशनी के समान स्तर तक पहुँच सकती है।
तेज़ माप और आसान संचालन
● नमूने को मापने के लिए स्थिति की आवश्यकता नहीं है, नमूने को किसी भी स्थिति में रखा जा सकता है।
●
स्वचालित स्थिति और स्वचालित माप फ़ंक्शन, कोई भी ऑपरेशन एक बटन से स्थिर माप परिणाम प्राप्त कर सकता है।●
स्वचालित स्थिति और स्वचालित माप फ़ंक्शन, कोई भी ऑपरेशन एक बटन से स्थिर माप परिणाम प्राप्त कर सकता है।●
स्वचालित स्थिति और स्वचालित माप फ़ंक्शन, कोई भी ऑपरेशन एक बटन से स्थिर माप परिणाम प्राप्त कर सकता है।●
स्वचालित स्थिति और स्वचालित माप फ़ंक्शन, कोई भी ऑपरेशन एक बटन से स्थिर माप परिणाम प्राप्त कर सकता है।सुविधाजनक
| मापने के लिए एक-बटनशक्तिशाली हार्डवेयर संयोजन |
उच्च परिशुद्धता मापकम एबरेशन डबल मैग्निफिकेशन टेलीसेंट्रिक डबल लेंस और दो 20MP कैमरे से लैस, ऑटो मल्टी-एंगल सरफेस लाइट और वैकल्पिक कोएक्सियल सरफेस लाइट। स्वतंत्र शक्तिशाली AI एज गणना एल्गोरिदम के साथ, यह सतह पर सटीक एज सर्च को आसानी से महसूस कर सकता है और सीमा अव्यवस्था के लिए अमान्य क्षेत्रों को फ़िल्टर कर सकता है। सतह प्रकाश की माप दोहरावशीलता भी नीचे की रोशनी के समान स्तर तक पहुँच सकती है।
कम एबरेशन डबल मैग्निफिकेशन टेलीसेंट्रिक डबल लेंस
टेलीसेंट्रिक लेंस का डिज़ाइन ऑप्टिकल एबरेशन को कम करता है, जिससे छवि अधिक यथार्थवादी और सटीक हो जाती है, जो उच्च-परिशुद्धता माप की आवश्यकता वाले अनुप्रयोगों के लिए विशेष रूप से महत्वपूर्ण है, जहां सटीक माप परिणाम प्राप्त करने के लिए वर्कपीस को बेतरतीब ढंग से रखा जा सकता है।
स्वचालित ऑप्टिकल फोकसिंग
दोहरे टेलीसेंट्रिक ऑप्टिकल लेंस से लैस, यह माप स्थिति के अनुसार स्वचालित रूप से फोकस कर सकता है, जिससे कर्मियों के समायोजन का समय कम हो जाता है।
नई बड़े प्रारूप स्क्रीन छवि
ई, एमउच्च सटीकता के लिए प्रति यूनिट आकार अधिक पिक्सेलपारंपरिक लेंस की तुलना में उच्च इमेजिंग परिशुद्धता।
20MP हाई-प्रिसिजन सीडीडी
1’’20-मेगापिक्सेल ब्लैक-एंड-व्हाइट कैमरे का उपयोग करते हुए, पिक्सेल की संख्या को पारंपरिक मॉडल की तुलना में दो गुना बढ़ा दिया गया है, और अतीत में देखने में मुश्किल होने वाले छोटे किनारों को भी देखा जा सकता है। मूवेबल माप, फील्ड ऑफ़ व्यू स्विचिंग के साथ, सिस्टम उच्च परिशुद्धता और विस्तृत क्षेत्र माप प्राप्त कर सकता है, जबकि सटीकता में सुधार और माप समय को छोटा कर सकता है।
दोहरी फील्ड-ऑफ़-व्यू स्विच करने योग्य ऑप्टिकल सिस्टम
बड़े फील्ड ऑफ़ व्यू और उच्च परिशुद्धता एक साथ माप, तेज़ और स्मार्ट प्राप्त करें।
उप-
पिक्सेल छवि प्रसंस्करणकिनारों का पता लगाने और गणना करने के लिए 1 पिक्सेल को 100 बराबर भागों में विभाजित करें।
असामान्यताओं को स्वचालित रूप से हटाना
जब निकाले गए किनारों में बर्र या दोष हों तो स्वचालित रूप से असामान्यताओं को हटा दें
समायोज्य प्रकाश स्रोत
लिफ्टिंग मल्टी-एंगल सरफेस लाइट के साथ एक में कई प्रकाश इकाइयों को सेट करें। सॉफ्टवेयर प्रकाश स्वचालित समायोजन फ़ंक्शन से लैस है। विभिन्न परिवेश प्रकाश स्रोत के लिए अंतर्निहित चमक सेंसर के माध्यम से, सिस्टम स्वचालित रूप से सर्वोत्तम प्रकाश व्यवस्था की स्थिति में समायोजित हो सकता है।
विस्तृत प्रकाश व्यवस्था प्रणाली
कई चर ऑप्टिकल रोशनी प्रणालियों से लैस, सतह प्रकाश समर्थन को ऊपर और नीचे उठाया जाता है, जो माप क्षेत्र मात्रा की एक विस्तृत श्रृंखला के लिए उपयुक्त है।
नया स्व-विकसित सॉफ्टवेयर
क्विकमी सॉफ्टवेयर, पेशेवर विज़न माप सॉफ्टवेयर, सिनोवॉन द्वारा स्वतंत्र रूप से विकसित किया गया है, जिसमें स्वतंत्र बौद्धिक संपदा अधिकार हैं। क्विकमी सॉफ्टवेयर में अनुकूल यूजर इंटरफेस, शक्तिशाली और व्यावहारिक फ़ंक्शन हैं। इसे जल्दी से संचालित करना सुविधाजनक है। इसके अलावा, इसे उपयोगकर्ता की आवश्यकता के अनुसार अनुकूलित किया जा सकता है, ताकि कार्य कुशलता को अधिक प्रभावी ढंग से सुधारा जा सके।
फ़ंक्शन परिचय
त्वरित उपकरण
| समन्वय प्रणाली (स्थिति, बिंदु-रेखा, रेखा-रेखा), आधार (बिंदु, रेखा, वृत्त, चाप), कोण (रेखा-रेखा) , |
दूरी (रेखा-रेखा, बिंदु-रेखा, बिंदु-बिंदु, वृत्त-वृत्त, वृत्त-रेखा, वृत्त-बिंदु) सहायक उपकरण |
| बिंदु (मध्यबिंदु, चौराहे), संयुक्त किनारे (रेखाएँ, वृत्त), रेखाएँ (केंद्र रेखाएँ, लंबवत रेखाएँ, समानांतर रेखाएँ, स्पर्श रेखाएँ, बिंदुओं से गुजरने वाली रेखाएँ, अनुमानित सीधी रेखाएँ), वृत्त (मध्यवर्ती वृत्त, मध्यबिंदुओं पर निर्मित वृत्त, सहायक वृत्त, स्पर्श वृत्त, एंडोक्रिकल्स) | ज्यामितीय सहनशीलता |
| आकार सहनशीलता (सच्ची सीधापन, सच्ची गोलाई, समोच्च, चपटापन), अभिविन्यास सहनशीलता (सीधापन, समानांतरता) स्थिति सहनशीलता (बिंदु स्थिति, संकेंद्रण, समरूपता) | विशेष अनुप्रयोग |
| अधिकतम बिंदु, न्यूनतम बिंदु (आयत, वृत्त, चाप), रेखा (पीक लाइन), वृत्त (पीक सर्कल, पीक आर्क), पिच दूरी (प्रत्यक्ष दिशा, परिधीय दिशा), पिच कोण (रैखिक दिशा, परिधीय दिशा), आर-कोण, सी-सतह, छेद, सर्कल क्रॉस, परिधि, क्षेत्र, पेंच, गियर | सामान्य उपकरण |
| निर्माण (दूरी, रिक्ति, कोण, बिंदु, रेखा खंड, वृत्त, चाप, दीर्घवृत्त, विमान, वृत्त, आयत, आदि), विश्लेषण (मल्टी-टूल, ऑटो, लंबवत, मध्य-बिंदु संरचना, मध्य-बिंदु वृत्त, चौराहा, तुल्यकारक, त्रिज्या ड्राइंग सर्कल, दो रेखाओं के लिए वृत्त स्पर्शरेखा, समानांतर, स्पर्शरेखा, अंदर स्पर्शरेखा वृत्त के लिए बाहर स्पर्शरेखा वृत्त, न्यूनतम गुंजाइश, सिलेंडर के लिए त्रिभुज स्पर्शरेखा, 3डी मोड), उपकरण (मैनुअल बिंदु, फोकस बिंदु, बिंदु लेने के लिए गोल बॉक्स, बिंदु लेने के लिए वर्ग बॉक्स, रेखा स्कैन, चाप स्कैन, वृत्त स्कैन, निर्दिष्ट बिंदु, दीर्घवृत्त स्कैन, आयत स्कैन, वृत्त स्कैन, समोच्च वृत्त स्कैन, बंद समोच्च स्कैन, बंद-प्रारूप तत्व स्कैन, ओपन-टाइप तत्व स्कैन), समन्वय प्रणाली (विमान पूरक, अक्ष पूरक, समन्वय प्रणाली सेटिंग्स, कॉलआउट, XYZ दिशा, कार्य विमान) | विशेष विवरण: |
मॉडल
| क्विकमी100 | क्विकमी | 403क्विकमी | 403क्विकमी | 403मापने की सीमा | ||
| X | φ100 | 115 मिमी | 215 मिमी | 315 मिमी | Y | |
| 145 मिमी | 245 मिमी | 245 मिमी | Z | |||
| 75 मिमी | FOV | FOV | FOV | FOV | ||
| उच्च-परिशुद्धता मोड | टेबल मूविंग के बिना | 135*155 मिमी | 235*155 मिमी | 335*255 मिमी | वाइड-फ़ील्ड मोड | |
| टेबल मूविंग के बिना | 200*200 मिमी | 300*200 मिमी | 400*300 मिमी | दोहराव | ||
| उच्च-परिशुद्धता मोड | टेबल मूविंग के बिना | 0.8μm | टेबल मूविंग के साथ | |||
| 1.8μm | वाइड-फ़ील्ड मोड | वाइड-फ़ील्ड मोड | वाइड-फ़ील्ड मोड | |||
| टेबल मूविंग के बिना | 0.8μm | टेबल मूविंग के साथ | ||||
| 1.8μm | प्रदर्शन संकल्प | प्रदर्शन संकल्प | प्रदर्शन संकल्प | |||
| 0.1μm | सटीकता | |||||
| उच्च-परिशुद्धता | बाध्यकारी के बिना | *1±2.5μm | बाध्यकारी के साथ | |||
| *2±4+L/200μm | वाइड-फ़ील्ड | वाइड-फ़ील्ड | वाइड-फ़ील्ड | |||
| बाध्यकारी के बिना | *1±2.5μm | बाध्यकारी के साथ | ||||
| *2±4+L/200μm | कैमरा | कैमरा | कैमरा | |||
| 1" 20MP CCD * 2 | लेंस | |||||
| डबल मैग्निफिकेशन टेलीसेंट्रिक लेंस | प्रकाश व्यवस्था प्रणाली | |||||
| नीचे की रोशनी | परिधीय दिशात्मक हरी बत्ती (मोटराइज्ड) | सतह की रोशनी | ||||
| फोर-रिंग लिफ्टेबल व्हाइट लाइट (मोटराइज्ड) | नीचे की रोशनी | |||||
| परिधीय दिशात्मक हरी बत्ती (मोटराइज्ड) | कोएक्सियल लाइट | |||||
| वैकल्पिक | क्षैतिज रोटरी टेबल विनिर्देश (वैकल्पिक) | |||||
| घूर्णन का कोण | रिज़ॉल्यूशन 0.02°, रेंज 360° | घूर्णन गति | ||||
| 0.2-2r/sec | अधिकतम मापने योग्य व्यास | |||||
| Φ60mm | क्षमता | |||||
| 5 किलो | मापने का सॉफ्टवेयर | |||||
| क्विकमी सीएडी++ सॉफ्टवेयर | बिजली की आपूर्ति | |||||
| 220V±10%,50Hz | कार्य वातावरण | |||||
| तापमान: 20±2℃, आर्द्रता: 30-80%, कंपन: ＜0.002g,15HZ | आयाम (L*W*H) मिमी | |||||
| 565*435*635 मिमी | 586*435*635 मिमी | 586*505*635 मिमी | 695*635*650 मिमी | |||
