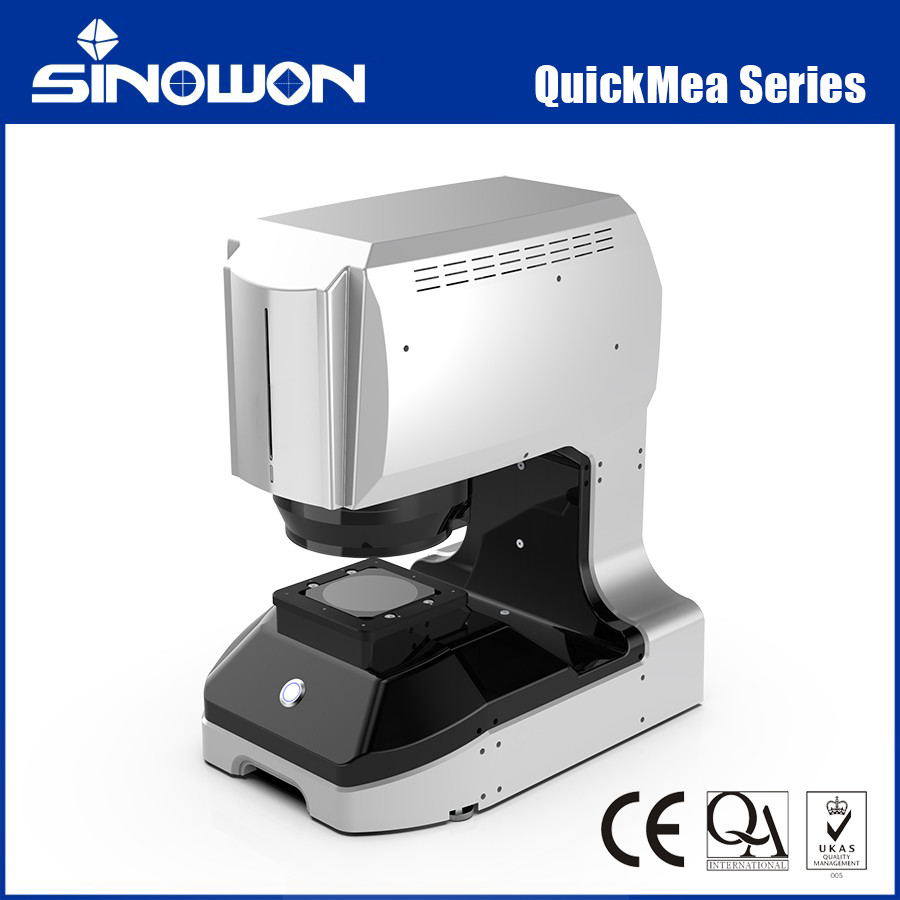

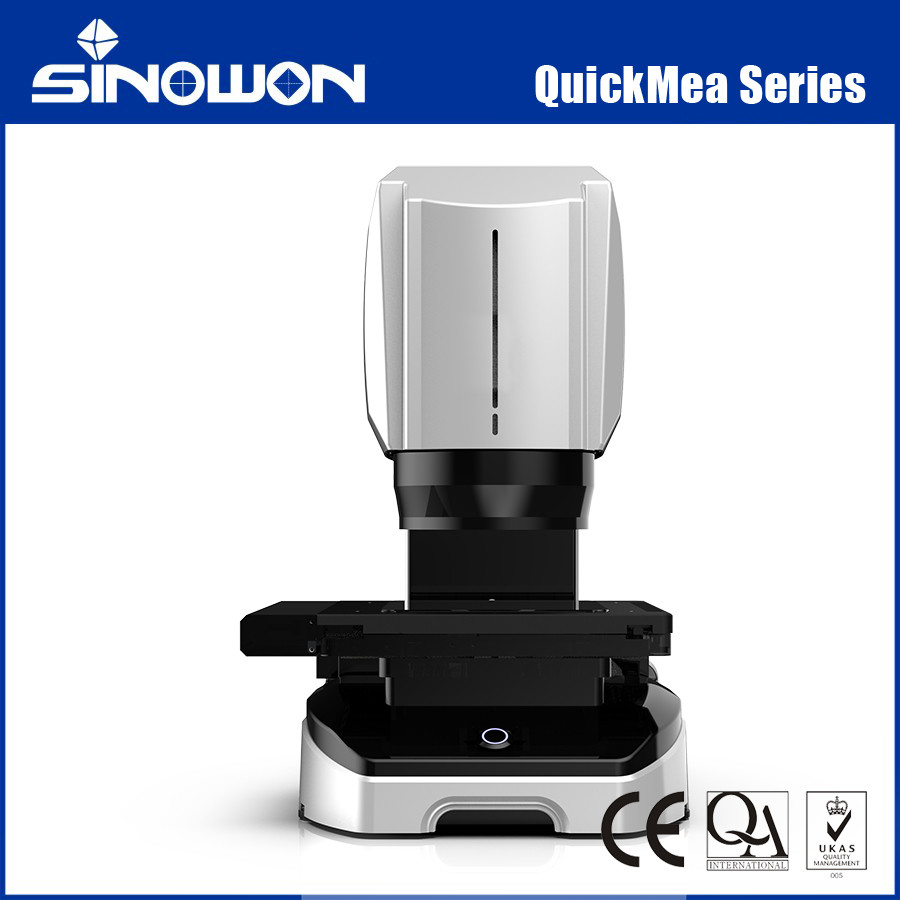

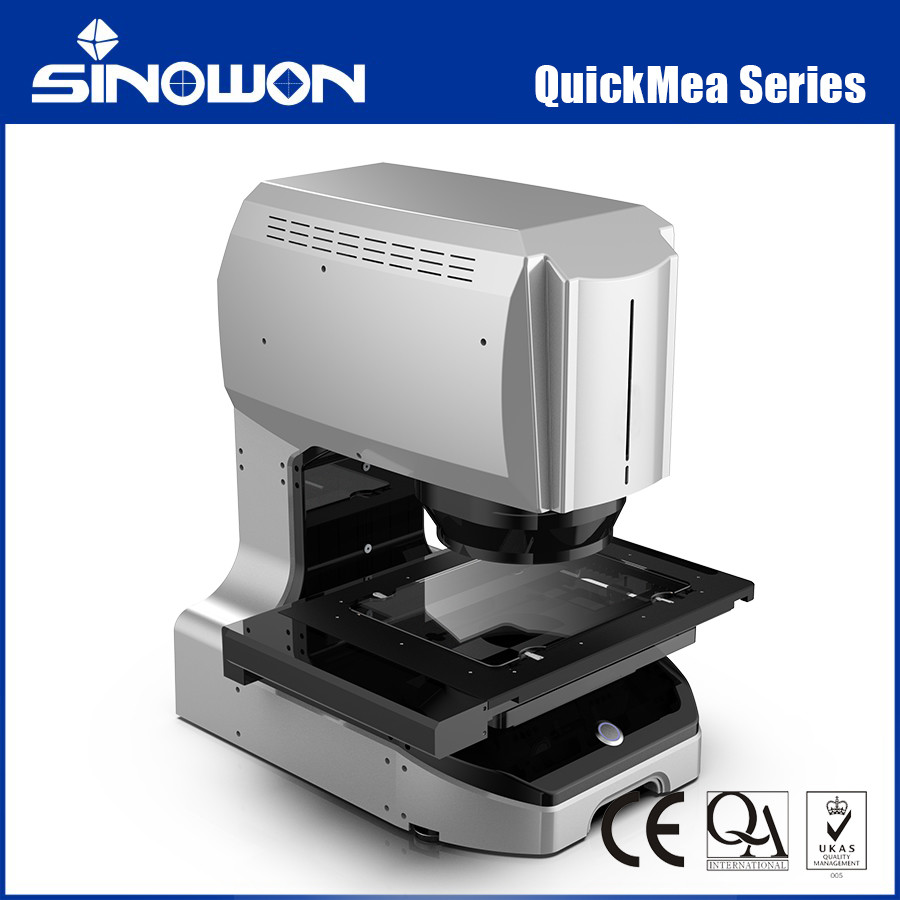

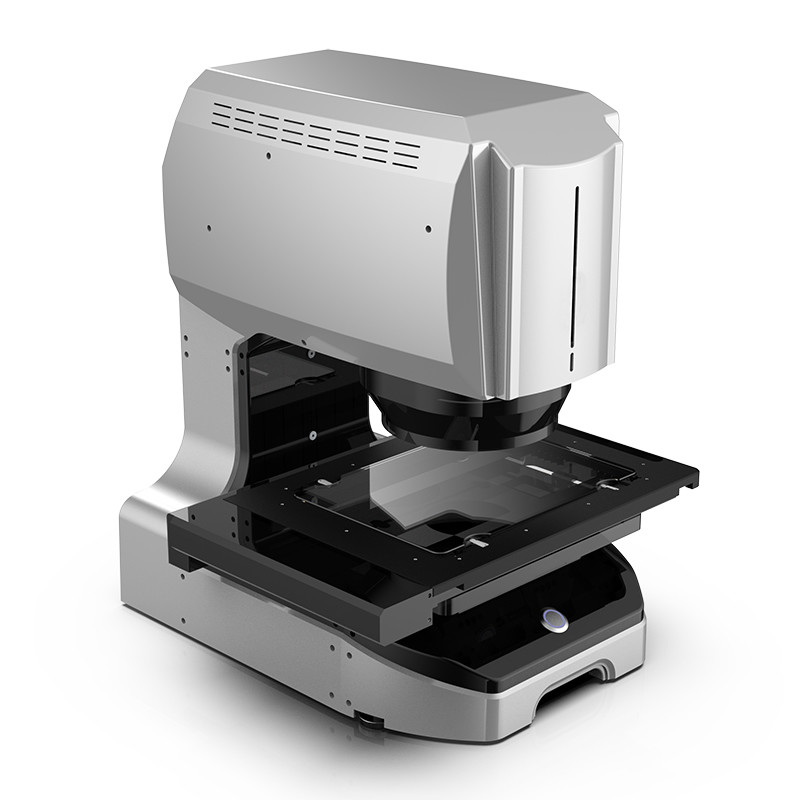

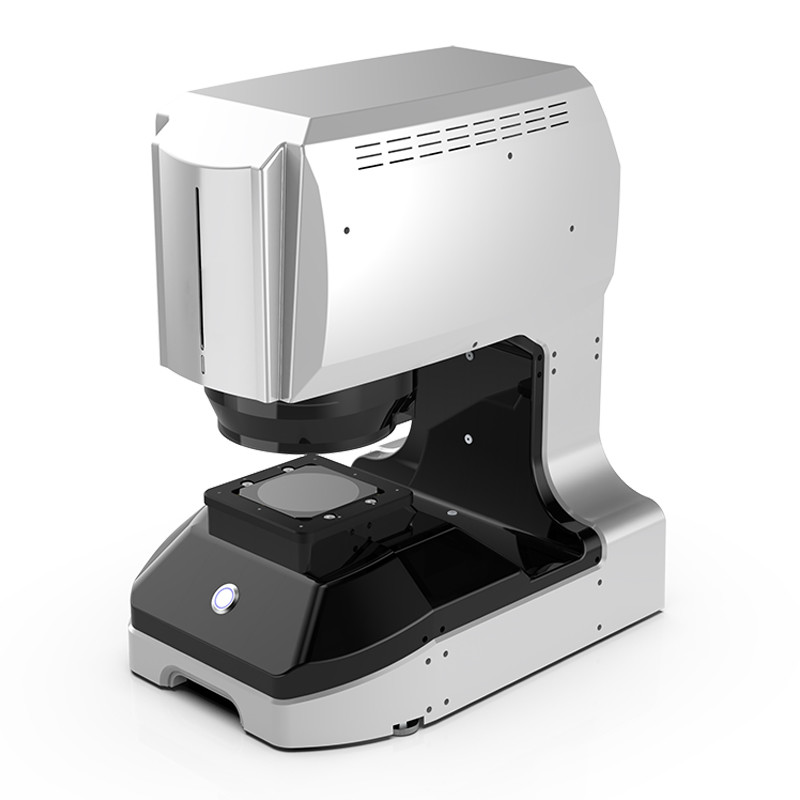

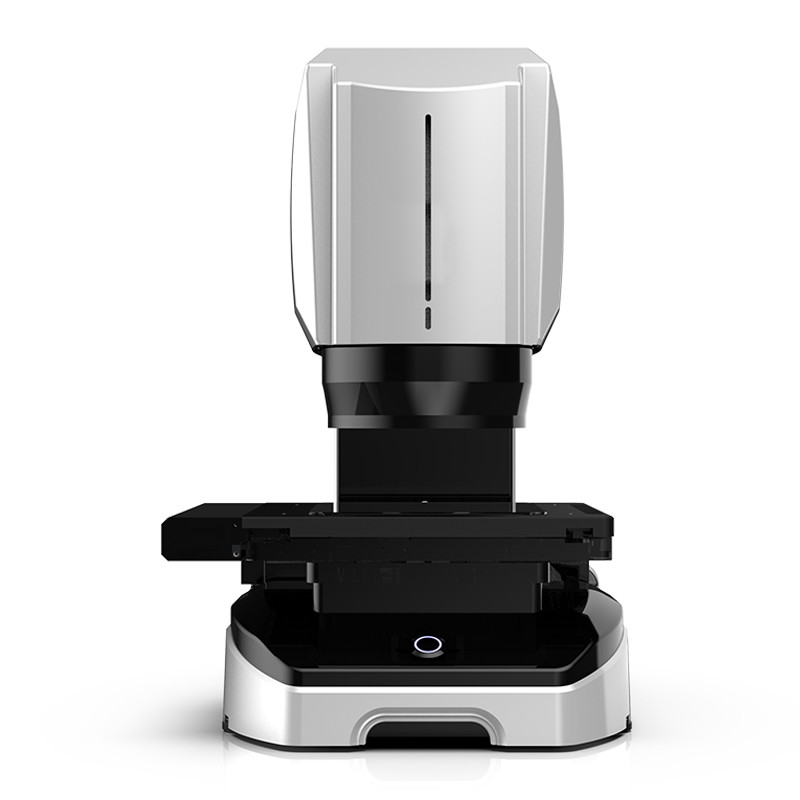

त्वरित दृष्टि प्रणाली QuickMeaशृंखला
उत्पाद विशेषतासी:
बेंचटॉप त्वरित मापन प्रणाली
● टेबल संरचना, कॉम्पैक्ट आकार, संभालने में आसान।
● स्वचालित माप प्राप्त करने के लिए एक-बटन मापन को IO सिग्नल से भी मिलान किया जा सकता है।
● रिपोर्ट स्वचालित रूप से डेटा प्रबंधन प्रणाली में अपलोड की जा सकती है।
सतही प्रकाश के अंतर्गत उच्च परिशुद्धता मापन
● डबल मैग्निफिकेशन टेलीसेंट्रिक लेंस और दो 20MP कैमरा, ऑटो मल्टी-एंगल सरफेस लाइट और वैकल्पिक समाक्षीय सरफेस लाइट से लैस।
● स्वतंत्र शक्तिशाली एआई एज गणना एल्गोरिदम के साथ, यह आसानी से सतह पर सटीक एज खोज का एहसास कर सकता है और सीमा अव्यवस्था के लिए अमान्य क्षेत्रों को फ़िल्टर कर सकता है।
● सतही प्रकाश की माप पुनरावृत्ति भी नीचे के प्रकाश के समान स्तर तक पहुंच सकती है।
तेज़ माप और आसान संचालन
● नमूनों को मापने के लिए स्थिति की आवश्यकता नहीं है, नमूनों को किसी भी स्थिति में रखा जा सकता है।
●एक सेकंड में 100 आयाम, 512 विशेषताएं माप सकता है, जिससे माप का समय बहुत कम हो जाता है।
●सॉफ़्टवेयर का ऑपरेशन इंटरफ़ेस सरल और समझने में आसान है, और माप कार्यक्रम और पैरामीटर सेटिंग आसानी से लिखी जा सकती है।
●स्वचालित फ़ोकसिंग के साथ, फ़ोकल लंबाई के कारण होने वाली त्रुटियों को समाप्त करें।
●स्वचालित स्थिति और स्वचालित माप फ़ंक्शन, कोई भी ऑपरेशन एक बटन के साथ स्थिर माप परिणाम प्राप्त कर सकता है।
सुविधाजनक|मापने के लिए एक-बटन
शक्तिशाली हार्डवेयर संयोजन |उच्च परिशुद्धता मापन
लो एबेरेशन डबल मैग्निफिकेशन टेलीसेंट्रिक डबल लेंस और दो 20MP कैमरा, ऑटो मल्टी-एंगल सरफेस लाइट और वैकल्पिक समाक्षीय सरफेस लाइट से लैस। स्वतंत्र शक्तिशाली एआई एज गणना एल्गोरिदम के साथ, यह आसानी से सतह पर सटीक एज खोज का एहसास कर सकता है और सीमा अव्यवस्था के लिए अमान्य क्षेत्रों को फ़िल्टर कर सकता है। सतही प्रकाश की माप पुनरावृत्ति भी निचली रोशनी के समान स्तर तक पहुंच सकती है।
कम विपथन दोहरा आवर्धन टेलीसेंट्रिक डबल लेंस
टेलीसेंट्रिक लेंस का डिज़ाइन ऑप्टिकल विपथन को कम करता है, जिससे छवि अधिक यथार्थवादी और सटीक हो जाती है, जो उच्च-परिशुद्धता माप की आवश्यकता वाले अनुप्रयोगों के लिए विशेष रूप से महत्वपूर्ण है, जहां सटीक माप परिणाम प्राप्त करने के लिए वर्कपीस को यादृच्छिक रूप से रखा जा सकता है।
स्वचालित ऑप्टिकल फोकसिंग
दोहरे टेलीसेंट्रिक ऑप्टिकल लेंस से सुसज्जित, यह माप स्थिति के अनुसार स्वचालित रूप से फोकस कर सकता है, जिससे कार्मिक समायोजन समय कम हो जाता है।
नई बड़े प्रारूप वाली स्क्रीन छविई, एमउच्च सटीकता के लिए प्रति इकाई आकार में अयस्क पिक्सेल
पारंपरिक लेंस की तुलना में उच्च इमेजिंग परिशुद्धता।
20MP उच्च परिशुद्धता सीडीडी
1''20-मेगापिक्सल के काले और सफेद कैमरे का उपयोग करके, पिक्सेल की संख्या पारंपरिक मॉडल की तुलना में दो गुना तक बढ़ा दी गई है, और छोटे किनारों को भी देखा जा सकता है जिन्हें अतीत में देखना मुश्किल था। चल माप, दृश्य क्षेत्र स्विचिंग के साथ, सिस्टम सटीकता में सुधार और माप समय को छोटा करते हुए उच्च परिशुद्धता और विस्तृत क्षेत्र माप प्राप्त कर सकता है।
डुअल फील्ड-ऑफ़-व्यू स्विचेबल ऑप्टिकल सिस्टम
तेज और स्मार्ट तरीके से एक साथ बड़े दृश्य क्षेत्र और उच्च परिशुद्धता माप प्राप्त करें।
उप-पिक्सेल छवि प्रसंस्करण
किनारों का पता लगाने और गणना करने के लिए 1 पिक्सेल को 100 बराबर भागों में विभाजित करें।
असामान्यताओं का स्वचालित निष्कासन
जब निकाले गए किनारों में गड़गड़ाहट या दोष हों तो असामान्यताओं को स्वचालित रूप से हटा दें
समायोज्य प्रकाश स्रोत
मल्टी-एंगल सतह प्रकाश को उठाने के साथ कई प्रकाश इकाइयों को एक में सेट करें। सॉफ्टवेयर प्रकाश स्वचालित समायोजन फ़ंक्शन से सुसज्जित है। विभिन्न परिवेश प्रकाश स्रोतों के लिए अंतर्निहित चमक सेंसर के माध्यम से, सिस्टम स्वचालित रूप से सर्वोत्तम प्रकाश स्थितियों को समायोजित कर सकता है।
व्यापक प्रकाश व्यवस्था
कई परिवर्तनीय ऑप्टिकल रोशनी प्रणालियों से सुसज्जित, सतह प्रकाश समर्थन को ऊपर और नीचे किया जाता है, जो माप क्षेत्र की मात्रा की एक विस्तृत श्रृंखला के लिए उपयुक्त है।
नया स्व-विकसित सॉफ्टवेयर
क्विकमिया सॉफ्टवेयर, पेशेवर दृष्टि माप सॉफ्टवेयर, स्वतंत्र बौद्धिक संपदा अधिकारों के साथ सिनोवॉन द्वारा स्वतंत्र रूप से विकसित किया गया है। क्विकमीआ सॉफ्टवेयर अनुकूल यूजर इंटरफेस, शक्तिशाली और व्यावहारिक कार्य से सुसज्जित है। इसे शीघ्र संचालित करना सुविधाजनक है। इसके अलावा, इसे उपयोगकर्ता की आवश्यकता के अनुसार अनुकूलित किया जा सकता है, ताकि कार्य कुशलता में अधिक प्रभावी ढंग से सुधार किया जा सके।
फ़ंक्शन परिचय
| त्वरित उपकरण |
समन्वय प्रणाली (स्थिति निर्धारण, बिंदु-रेखा, रेखा-रेखा), आधार (बिंदु, रेखा, वृत्त, चाप), कोण (रेखा-रेखा), दूरी (रेखा-रेखा, बिंदु-रेखा, बिंदु-बिंदु, वृत्त-वृत्त, वृत्त-रेखा, वृत्त-बिंदु) |
| सहायक उपकरण | बिंदु (मध्यबिंदु, प्रतिच्छेदन), संयुक्त किनारे (रेखाएं, वृत्त), रेखाएं (केंद्र रेखाएं, लंबवत रेखाएं, समानांतर रेखाएं, स्पर्शरेखा रेखाएं, बिंदुओं से गुजरने वाली रेखाएं, अनुमानित सीधी रेखाएं), वृत्त (मध्यवर्ती वृत्त, मध्यबिंदु पर निर्मित वृत्त, सहायक) वृत्त, स्पर्शरेखा वृत्त, अंतःवृत्त) |
| ज्यामितीय सहनशीलता | आकार सहिष्णुता (सच्चा सीधापन, सच्ची गोलाई, समोच्च, सपाटता), अभिविन्यास सहिष्णुता (सीधापन, समानता) स्थिति सहिष्णुता (बिंदु स्थिति, संकेंद्रितता, समरूपता) |
| विशेष अनुप्रयोग | अधिकतम बिंदु, न्यूनतम बिंदु (आयत, वृत्त, चाप), रेखा (शिखर रेखा), वृत्त (शिखर वृत्त, शिखर चाप), पिच दूरी (सीधी दिशा, परिधीय दिशा), पिच कोण (रैखिक दिशा, परिधीय दिशा), आर- कोण, सी-सतह, छेद, वृत्त क्रॉस, परिधि, क्षेत्र, पेंच, गियर |
| सामान्य उपकरण | निर्माण (दूरी, रिक्ति, कोण, बिंदु, रेखा खंड, वृत्त, चाप, दीर्घवृत्त, समतल, वृत्त, आयत, आदि), विश्लेषण करें (मल्टी-टूल, ऑटो, लंबवत, मध्य-बिंदु संरचना, मध्य-बिंदु वृत्त, चौराहा, तुल्यकारक, त्रिज्या आरेखण वृत्त, वृत्त स्पर्शरेखा से दो रेखाओं तक, समानांतर, स्पर्शरेखा, बाहरी स्पर्शरेखा वृत्त से आंतरिक स्पर्शरेखा वृत्त तक, न्यूनतम दायरा, सिलेंडरों से त्रिभुज स्पर्शरेखा, 3डी मोड), उपकरण (मैन्युअल बिंदु, फोकस बिंदु, अंक लेने के लिए गोल बॉक्स, अंक लेने के लिए वर्गाकार बॉक्स, रेखा स्कैन, चाप स्कैन, वृत्त स्कैन, निर्दिष्ट बिंदु, दीर्घवृत्त स्कैन, आयत स्कैन, वृत्त स्कैन, समोच्च वृत्त स्कैन, बंद समोच्च स्कैन, बंद-रूप तत्व स्कैन, खुले-प्रकार तत्व स्कैन), समन्वय प्रणाली (समतल पूरक, अक्ष पूरक, समन्वय प्रणाली सेटिंग्स, कॉलआउट, XYZ दिशा, कार्य तल) |
विशेष विवरण:
| नमूना | QuickMea100 | क्विकमीया202 | क्विकमीया302 | क्विकमीया403 | ||
| मापने की सीमा | एक्स | φ100 | 115 मिमी | 215 मिमी | 315 मिमी | |
| वाई | 145 मिमी | 145 मिमी | 245 मिमी | |||
| जेड | 75 मिमी | 75 मिमी | 75 मिमी | 75 मिमी | ||
| FOV | उच्च परिशुद्धता मोड | 20.5*13.5 मिमी | 135*155मिमी | 235*155मिमी | 335*255मिमी | |
| वाइड-फील्ड मोड | φ100मिमी | 200*200मिमी | 300*200मिमी | 400*300मिमी | ||
| repeatability | उच्च परिशुद्धता मोड | बिना टेबल के घूमना | 0.4μm | |||
| टेबल मूविंग के साथ | 1.2μm | 1.2μm | 1.2μm | |||
| वाइड-फील्ड मोड | बिना टेबल के घूमना | 0.8μm | ||||
| टेबल मूविंग के साथ | 1.8μm | 1.8μm | 1.8μm | |||
| प्रदर्शन संकल्प | 0.1μm | |||||
| शुद्धता | उच्चा परिशुद्धि | बिना बंधन के*1 | ±1.5μm | |||
| बाइंडिंग के साथ*2 | ±2+L/200μm | ±2+L/200μm | ±2+L/200μm | |||
| वाइड-फील्ड | बिना बंधन के*1 | ±2.5μm | ||||
| बाइंडिंग के साथ*2 | ±4+L/200μm | ±4+L/200μm | ±4+L/200μm | |||
| कैमरा | 1" 20MP सीसीडी * 2 | |||||
| लेंस | दोहरा आवर्धन टेलीसेंट्रिक लेंस | |||||
| प्रकाश व्यवस्था | निचली रोशनी | हरा समानांतर निचला प्रकाश | ||||
| सतही प्रकाश | चार-रिंग उठाने योग्य सफेद लाइट (मोटर चालित) | |||||
| निचली रोशनी | परिधीय दिशात्मक हरी बत्ती (मोटर चालित) | |||||
| समाक्षीय प्रकाश | वैकल्पिक | |||||
| क्षैतिज रोटरी टेबल विनिर्देश (वैकल्पिक) | घूर्णन का कोण | रिज़ॉल्यूशन 0.02°, रेंज 360° | ||||
| घूर्णन गति | 0.2-2r/सेकंड | |||||
| अधिकतम मापने योग्य व्यास | Φ60मिमी | |||||
| क्षमता | 5 कि.ग्रा | |||||
| मापने का सॉफ्टवेयर | क्विकमी सीएडी++ सॉफ्टवेयर | |||||
| बिजली की आपूर्ति | 220V±10%,50Hz | |||||
| काम का माहौल | तापमान: 20±2℃, आर्द्रता: 30-80%, कंपन: ＜0.002g,15HZ | |||||
| आयाम (एल*डब्ल्यू*एच) मिमी | 565*435*635 मिमी | 586*435*635मिमी | 586*505*635 मिमी | 695*635*650मिमी | ||
