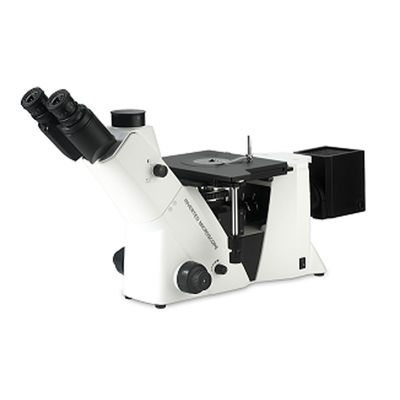

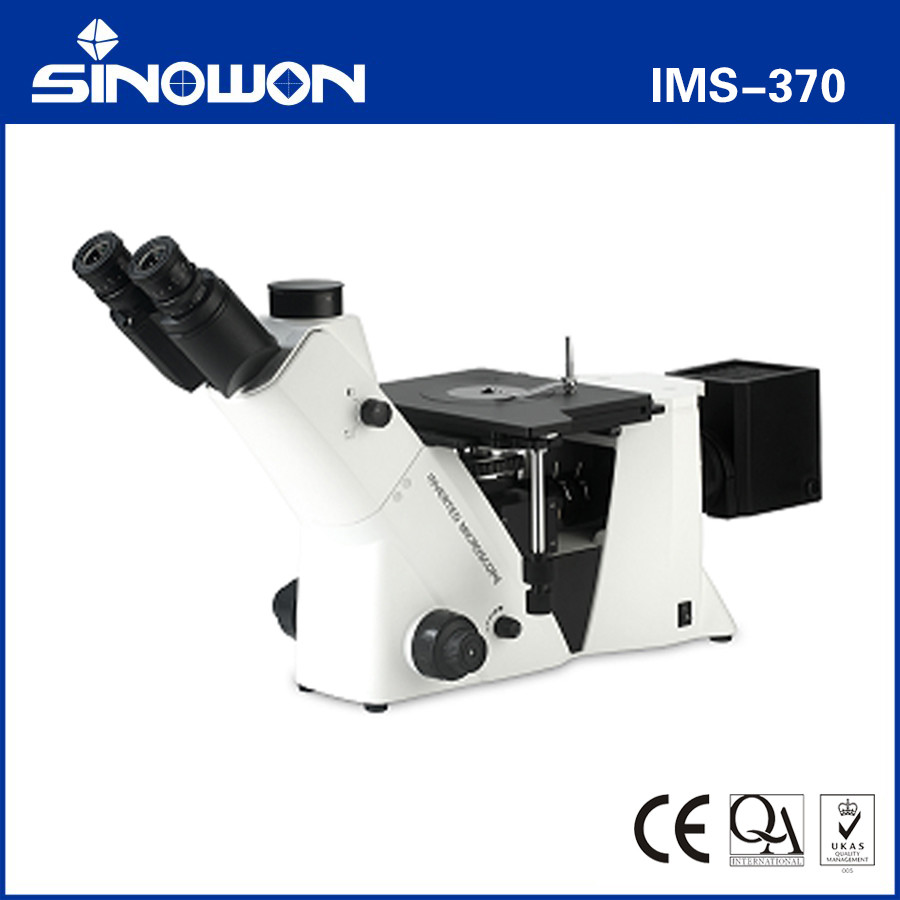

उलटा धातु विज्ञान माइक्रोस्कोप IMS-370
उत्पाद का परिचय:
● नया शोध और नया विकास
● प्रकाश क्षेत्र, अंधेरे क्षेत्र, ध्रुवीकरण अवलोकन आदि के साथ संयोजन। धातु, खनिज, इलेक्ट्रॉनिक क्षेत्र में व्यापक रूप से उपयोग किया जाता है।
● अंधेरे क्षेत्र का उद्देश्य,अंधेरे और उज्ज्वल क्षेत्र में अवलोकन करें।
● बहुत बड़ा दृश्य क्षेत्र नेत्र, आरामदायक अवलोकन के लिए 22 मिमी तक का दृश्य क्षेत्र।
● तीन परतों वाला बड़ा कार्यक्षेत्र, नमूने के लिए अधिक विकल्प।
तकनीकी विनिर्देश:
| पद | विनिर्देश | आईएमएस-370 | आईएमएस-370D | |
| चश्मा | WF10×/22 मिमी (समायोज्य) | ● | ● | |
| WF10×/22 मिमी ((समायोज्य, रेटिक्यूल 0.1 मिमी) | ● | ● | ||
|
धातु विज्ञान एलडब्ल्यूडी इन्फिनिटी योजना के उद्देश्य |
एलपीएल 5×/0.13 | W.D=16.04 मिमी | ● | ○ |
| एलपीएल 10×/0.25 | W.D.= 18.48 मिमी | ● | ○ | |
| एलपीएल 20×/0.40 | डब्ल्यू.डी.= 8.35 मिमी | ● | ○ | |
| एलपीएल 50×/0.70 | डब्ल्यू.डी.= 1.95 मिमी | ● | ○ | |
| एलपीएल 80×/0.80 | W.D. = 0.85 मिमी | ○ | ○ | |
| एलपीएल 100×/0.90 (सूखा) | W.D.= 1.10 मिमी | ○ | ○ | |
|
धातु विज्ञान एलडब्ल्यूडी इन्फिनिटी उज्ज्वल और अंधेरे क्षेत्र के लिए योजना लक्ष्य |
M PLAN 5×/0.13 BD | W.D=16.04 मिमी | ● | |
| M PLAN 10×/0.25 BD | W.D.= 18.48 मिमी | ● | ||
| M PLAN 20×/0.40 BD | डब्ल्यू.डी.= 8.35 मिमी | ● | ||
| M PLAN 50×/0.70 BD | डब्ल्यू.डी.= 1.95 मिमी | ● | ||
| त्रिकोणीय सिर के सीडेंट |
झुकाव 30°, अंतर 48-76 मिमी प्रकाश वितरण (दोनों):100: 0 ((100% नेत्रगोलक के लिए) 80:20(त्रिमक्षु सिर के लिए 80% और नेत्र के लिए 20%) |
● | ● | |
| नाक का टुकड़ा | पंचगुणा | ● | ||
| क्वाडप्लेक्स (विशेष रूप से उज्ज्वल/अंधेरे क्षेत्र के उद्देश्यों के लिए) | ● | |||
| यांत्रिक चरण | मंच का आकारः 210 मिमी×180 मिमी, चलती रेंजः50×50 मिमी, स्केलः 0.1 मिमी | ● | ● | |
| समाक्षीय मोटा और ठीक फोकस इकाई |
मोटा स्ट्रोकः 10 मिमी, बारीक स्ट्रोक प्रति रोटेशनः 0.2 मिमी, बारीक विभाजन 2 μm। |
● | ● | |
| ध्रुवीकरण इकाई | ध्रुवीकरणकर्ता/विश्लेषक | ● | ● | |
| प्रकाश | 12V/50W हलोजन ((इनपुट वोल्टेज:100V ₹240V) | ● | ● | |
| 5WLED लैंप (इनपुट वोल्टेज:100V ∼240V) | c | |||
| 10WLED दीपक डीसी इनपुट (सार्वभौमिक वोल्टेजः 100V~240V) | ○ | |||
| ऑटो पावर ऑन-ऑफ सिस्टम | उपयोगकर्ता 10 मिनट के लिए छोड़ने पर स्वचालित रूप से बंद, उपयोगकर्ता के पास आने पर स्वचालित रूप से चालू | ○ | ○ | |
| फ़िल्टर | नीला | ● | ● | |
| हरा/अम्बर/ग्रे | ○ | ○ | ||
| सी-माउंट | 1×/0.75×/0.5×C-माउंट (फोकस समायोज्य) | ○ | ○ | |
| डिजिटल फ़ोटोग्राफ़ के लिए एडाप्टर | कैनन/निकॉन/ओलिंपस आदि के लिए प्रयोग | ○ | ○ | |
नोटः "●"तालिका में मानक कपड़े हैं, "○" वैकल्पिक सहायक उपकरण हैं।
पैकेजिंग आकारः 660 मिमी × 590 मिमी × 325 मिमी सकल वजनः 17 किलोग्राम शुद्ध वजनः 12.5 किलोग्राम
तकनीकी मापदंड ऑब्जेक्टिव लेंस
| उद्देश्य | एन.ए. |
कार्य दूरी (मिमी) |
आईएमएस-370 | आईएमएस-370D | |
|
धातु विज्ञान एलडब्ल्यूडी इन्फिनिटी योजना के उद्देश्य |
एलपीएल 5× | 0.13 | 16.04 | ● | |
| LPL 10 × | 0.25 | 18.48 | ● | ||
| LPL 20 × | 0.40 | 8.35 | ● | ||
| LPL 50 × | 0.70 | 1.95 | ● | ||
| LPL 80 × | 0.80 | 0.85 | ○ | ||
| LPL100×(सूखा) | 0.90 | 1.10 | ○ | ||
|
धातु विज्ञान एलडब्ल्यूडी इन्फिनिटी उज्ज्वल/अंधेरे क्षेत्र के लिए योजना लक्ष्य |
M PLAN 5× BD | 0.13 | 16.04 | ● | |
| M PLAN 10× BD | 0.25 | 18.48 | ● | ||
| M PLAN 20× BD | 0.40 | 8.35 | ● | ||
| M PLAN 50× BD | 0.70 | 1.95 | ● |
उद्देश्य विनिर्देशः (●" मानक कपड़े है,○" वैकल्पिक सामान है)
