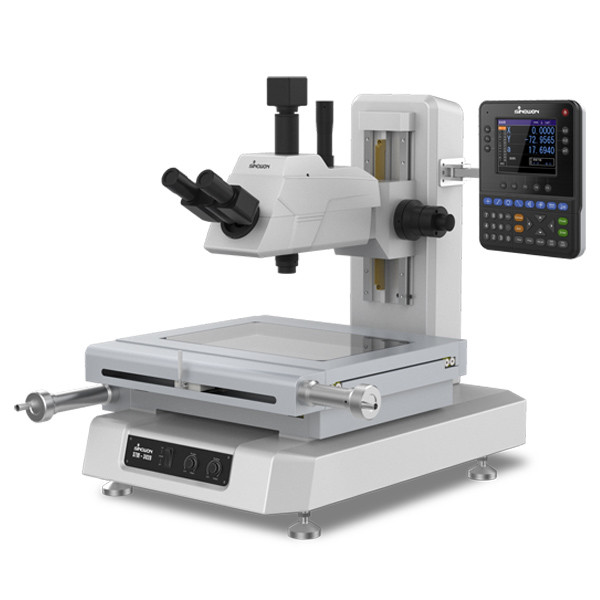

माप माइक्रोस्कोप STM-2515A
विशेषताएं:
● उज्ज्वल क्षेत्र अवलोकन, स्पष्ट और फ्लैश कम सामने की छवि, व्यापक दृश्य क्षेत्र।
● लंबी कार्य दूरी के उद्देश्य, 1000 गुना तक ऑप्टिकल आवर्धन।
● प्रसारित प्रकाश व्यवस्था और प्रतिबिंबित प्रकाश व्यवस्था में एपर्चर डायफ्राम मानक विशेषता के रूप में।
● त्वरित रिलीज़ प्रणाली, जो विशेष रूप से लंबी स्ट्रोक माप में उपयोगी है।
● स्तंभ के दोनों ओर बड़े आकार के हैंडल के साथ बारीक/गंभीर आंदोलन हैंडल का उपयोग करके फोकस और माप करें।
● शून्य सेट स्विच (एक्स और वाई अक्ष) भी स्टेज फीड हैंडल के पास स्थित हैं।
● विजन यूनिट के साथ विजन माप प्रणाली में अपग्रेड करने के लिए उपलब्ध है।
आवेदनः
इसका व्यापक रूप से यांत्रिक, मीटर, इलेक्ट्रॉनिक और प्रकाश उद्योग; विश्वविद्यालय, संस्थान और माप विज्ञान विभाग में उपयोग किया जाता है।डिजिटल उपकरण निर्माताओं माइक्रोस्कोप विविधता जटिल workpiece के समोच्च आयाम और सतह के आकार का पता लगा सकते हैं, जैसे कि टेम्पलेट्स, पंचिंग टुकड़े, कैम, धागे, गियर, मोल्डिंग फ्रीजिंग कटर।
विनिर्देशः
| माइक्रोस्कोप मॉडल | STM-2015A | STM-3020A |
| कोड # | 532-150 | 532-160 |
| एक्स/वाई अक्ष पर यात्रा | 200x150 मिमी | 300x200 मिमी |
| स्केल रिज़ॉल्यूशन | 0.0005 मिमी | |
| 20 डिग्री सेल्सियस पर XY चरण माप सटीकता। | (2+L/200) μm L: माप की लंबाई | |
| अवलोकन छवि | सामने की छवि | |
| नेत्रगोलक नली | दूरबीन चश्मा: WF10/20 | |
| लेंस | केवल 5 गुना मानक वितरण है; वैकल्पिकः 10 गुना, 20 गुना, 50 गुना 100 गुना | |
| समोच्च प्रकाश | समायोज्य एलईडी | |
| सतह प्रकाश | समायोज्य एलईडी | |
| Z अक्ष यात्रा रेंज | मानक फोकस यात्राः 150 मिमी, 200 मिमी वैकल्पिक है | |
| Z अक्ष फोकस करना | मैनुअल फोकसिंग (गंभीर/नमक) | |
| XY चरण फ्लोटिंग फंक्शन | त्वरित रिलीज़ तंत्र | |
| प्रदर्शन इकाई फ़ंक्शन | शून्य सेटिंग, दिशा स्विचिंग, RS-232 के माध्यम से डेटा आउटपुट | |
| विद्युत आपूर्ति | AC220/50HZ; AC110V/60Hz | |
| वैकल्पिक सामान | उच्च परिशुद्धता घूर्णी तालिका RT4 ((D:165mm), RT5 ((262mm) | |
| डिजिटल रीडिंग DP400 | ||
| त्वरित माप माप सॉफ्टवेयर QM2.0 | ||
| सीसीडी एडाप्टर और सीसीडी कैमरा | ||
