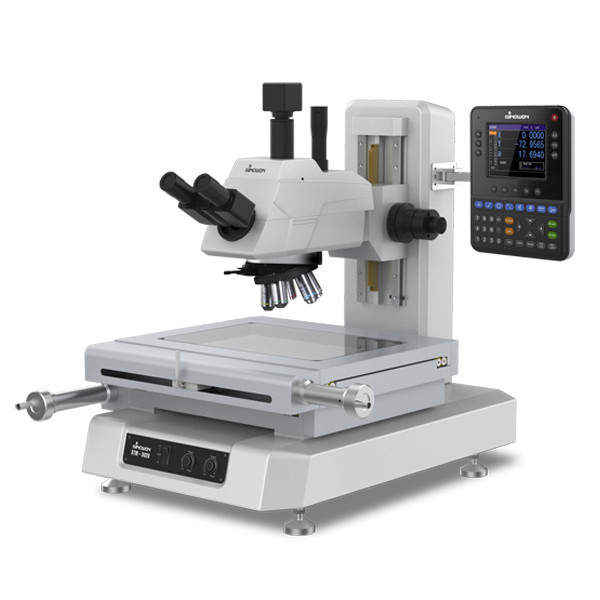

माप माइक्रोस्कोप STM-3020M
विशेषताएं:
● उज्ज्वल क्षेत्र अवलोकन, स्पष्ट और फ्लैश कम सामने की छवि, व्यापक दृश्य क्षेत्र।
● लंबी कार्य दूरी के उद्देश्य, 1000 गुना तक ऑप्टिकल आवर्धन।
● प्रसारित प्रकाश व्यवस्था और प्रतिबिंबित प्रकाश व्यवस्था में एपर्चर डायफ्राम मानक विशेषता के रूप में।
● त्वरित रिलीज़ प्रणाली, जो विशेष रूप से लंबी स्ट्रोक माप में उपयोगी है।
● स्तंभ के दोनों ओर बड़े आकार के हैंडल के साथ बारीक/गंभीर आंदोलन हैंडल का उपयोग करके फोकस और माप करें।
● शून्य सेट स्विच (एक्स और वाई अक्ष) भी स्टेज फीड हैंडल के पास स्थित हैं।
● विजन यूनिट के साथ विजन माप प्रणाली में अपग्रेड करने के लिए उपलब्ध है।
आवेदनः
इसका व्यापक रूप से यांत्रिक, मीटर, इलेक्ट्रॉनिक और प्रकाश उद्योग; विश्वविद्यालय, संस्थान और माप विज्ञान विभाग में उपयोग किया जाता है।डिजिटल उपकरण निर्माताओं माइक्रोस्कोप विविधता जटिल workpiece के समोच्च आयाम और सतह के आकार का पता लगा सकते हैं, जैसे कि टेम्पलेट्स, पंचिंग टुकड़े, कैम, धागे, गियर, मोल्डिंग फ्रीजिंग कटर।
विनिर्देशः
| माइक्रोस्कोप मॉडल | STM-2015M | STM-3020M |
| कोड # | 532-180 | 532-190 |
| एक्स/वाई अक्ष पर यात्रा | 200x150 मिमी | 300x200 मिमी |
| स्केल रिज़ॉल्यूशन | 0.0001 मिमी | |
| 20 डिग्री सेल्सियस पर XY चरण माप सटीकता। | (2+L/200) μm L: माप की लंबाई | |
| अवलोकन छवि | सामने की छवि (Erect Image उपलब्ध है) | |
| नेत्रगोलक नली | दूरबीन चश्मा: WF10/20 | |
| लेंस | मानक वितरणः 5x, 10x, 20x, 50x; वैकल्पिकः 100x | |
| समोच्च प्रकाश | समायोज्य एलईडी | |
| सतह प्रकाश | समायोज्य एलईडी | |
| Z अक्ष यात्रा रेंज | मानक फोकस यात्राः 150 मिमी, 200 मिमी वैकल्पिक है | |
| Z अक्ष फोकस करना | मैनुअल फोकसिंग (गंभीर/नमक) | |
| XY चरण फ्लोटिंग फंक्शन | त्वरित रिलीज़ तंत्र | |
| प्रदर्शन इकाई फ़ंक्शन | शून्य सेटिंग, दिशा स्विचिंग, RS-232 के माध्यम से डेटा आउटपुट | |
| विद्युत आपूर्ति | AC220/50HZ; AC110V/60Hz | |
| वैकल्पिक सामान | उच्च परिशुद्धता घूर्णी तालिका RT4 ((D:165mm), RT5 ((262mm) | |
|
डिजिटल रीडिंग DP400 |
||
| त्वरित माप माप सॉफ्टवेयर QM2.0 | ||
| सीसीडी एडाप्टर और सीसीडी कैमरा | ||
ऑप्टिकल विनिर्देश:
|
नाम |
उद्देश्य | चश्मा WF10/22 | |||||
| एन.ए. | W.D. ((मिमी) | f ((mm) ️ | R(um) | ±▽p(um) | आवर्धन | दृश्य क्षेत्र ((मिमी) | |
| 5x | 0.15 | 11.6 | 40 | 2.1 | 16.3 | पचास गुना | ¢4.4 |
| दस गुना | 0.3 | 6.3 | 20 | 0.9 | 3.1 | सौ गुना | ¢ 2.2 |
| 20 गुना | 0.4 | 10.3 | 10 | 0.69 | 1.8 | 200 गुना | ¢ 11 |
| पचास गुना | 0.8 | 2 | 4 | 0.34 | 0.4 | 500 गुना | ¢0.44 |
| सौ गुना | 0.8 | 1.96 | 2 | 0.34 | 0.2 | 1000 गुना | ¢0.22 |
रंगीन स्क्रीन मल्टीफंक्शन डिजिटल रीडआउट DP400
विशेषताएं:
● 5.6 रंगीन स्क्रीन और सील सिलिकॉन टच बटन,पूरी जानकारी के साथ,अनुकूल संचालन, लंबे समय तक उपयोग करने का जीवन;
● 100 स्थायी छवि तत्वों को सहेजें, वर्तमान दिनांक सेट और सहेज सकते हैं;
● बहुक्रिया माप: बिंदु, रेखा, वृत्त,कोण, दूरी, आयताकार, पेंच धागा, दीर्घवृत्त, स्लॉट, गोल, पूर्व निर्धारित,निर्माण आदि।
● अग्र या विपरीत दिशा गिनती कार्य,1/2 मूल्य, मध्य बिंदु, अनुमति कार्य, कॉल कार्य, REC ((रिकॉर्ड) कार्य,और चक्र माप;
● 3-अक्ष के लिए अनुभाग और रैखिक मुआवजा उपलब्ध हैं, माप सटीकता को अत्यधिक सुनिश्चित करते हैं;
● फुट स्विच, प्रिंटर, ऑप्टिकल एज डिटेक्शन और अन्य कई सहायक माप उपकरण कनेक्ट कर सकते हैं;
● ध्रुवीय और निर्देशांक प्रणाली के साथ, और मिलीमीटर और इंच प्रदर्शित कर सकते हैं, और आसानी से स्थानांतरित कर सकते हैं;
● स्वतंत्र पासवर्ड अनुमति समारोह के साथ, गलत संचालन से डेटा विचलन की संभावना को रोकने के लिए, यह पासवर्ड अनुमति द्वारा मूल सेटिंग को भी बदल सकता है;
● कई भाषाओं का समर्थन करेंःचीनी, अंग्रेजी और अन्य भाषाएं।
विनिर्देशः
| मॉडल | DP400 |
| कोड# | ५१०-३४० |
| भाषा | सरल चीनी, जटिल चीनी, पुर्तगाली, जर्मन और अंग्रेजी आदि। |
| एलसीडी स्क्रीन का आकार | 115 मिमी × 85 मिमी |
| एलसीडी स्क्रीन रिज़ॉल्यूशन | 640*480 |
| डिजिटल डिस्प्ले रेंज | 8अंकों ((दशमलव बिंदु के साथ) |
| प्रदर्शन अक्ष | 3 अक्ष (X,Y,Z/Q) |
| Z/Q डिस्प्ले मॉडल | लंबाई या कोण |
| कोण प्रदर्शन मॉडल | डिग्री, मिनट और दूसरी या डिग्री |
| रैखिक पैमाने का संकेत | TTL वर्ग तरंग या दो 90 ° चरण कोण अंतर के AC साइन तरंग, ड्राइव क्षमता 10MA से अधिक |
| रैखिक पैमाने पर संकल्प | 0.1um,0.2um,0.5um, 1um,2um,5um |
| बाउड दर | 4800,9600,14400,19200,38400,57600 |
| डेटा आउटपुट पोर्ट | RS232,DB-9 मूल इंटरफ़ेस |
| ऑपरेशन कीबोर्ड | सील सिलिकॉन टच-टाइप कीबोर्ड |
| विस्तार पोर्ट | पैर स्विच, प्रिंटर, ऑप्टिकल एज फाइंडर आदि |
| इनपुट पावर सप्लाई | AC90V-240V,15W |
| परिचालन पर्यावरण | कार्य तापमानः 0 °C~40 °C;भंडारण तापमानः-10 °C~60 °C; सापेक्ष आर्द्रताः<90% आरएच |
