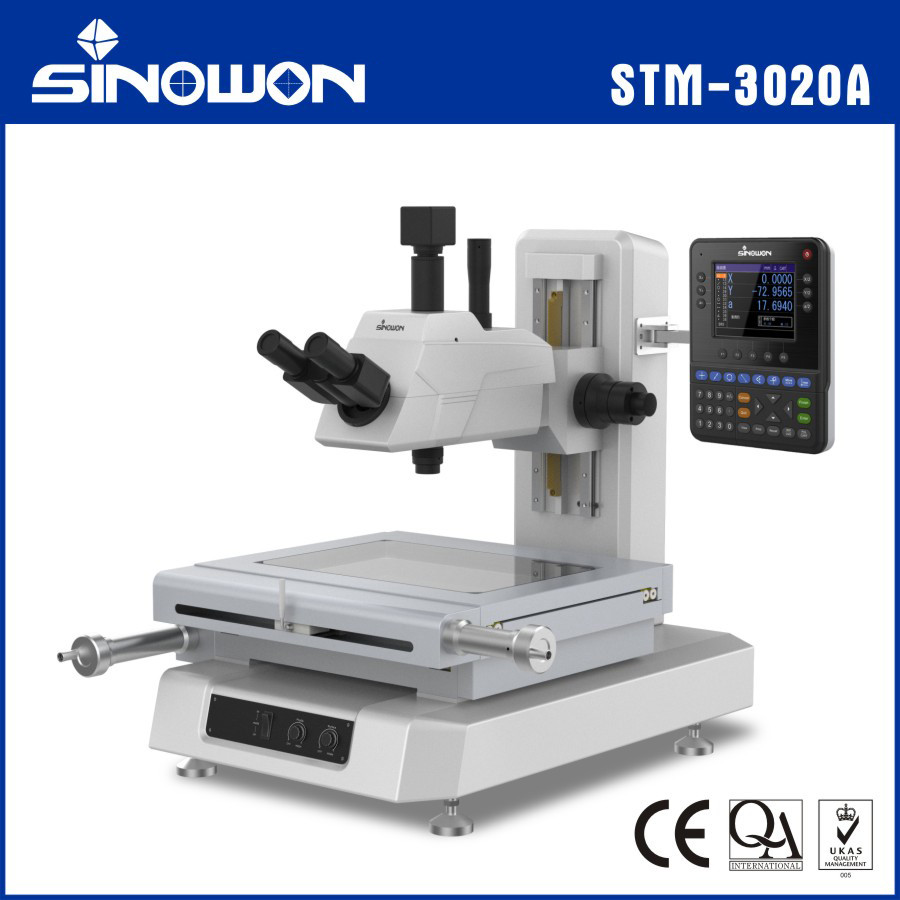

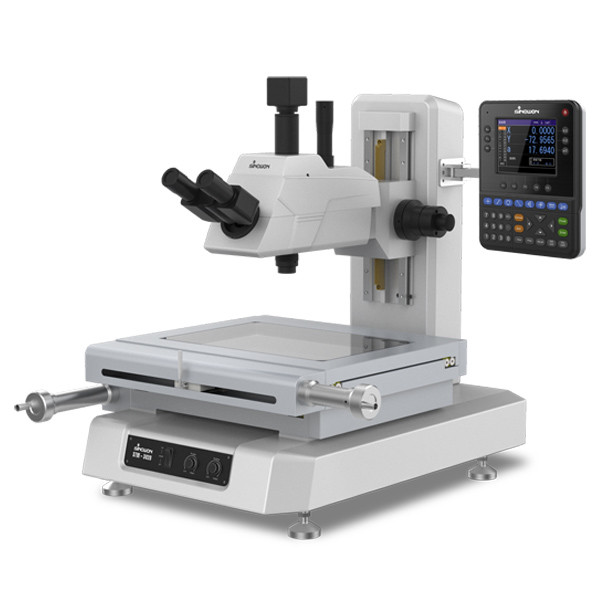

मापने वाला माइक्रोस्कोप STM-3020A
विशेषताएँ:
● ब्राइट फील्ड अवलोकन, स्पष्ट और बिना चमक वाली छवि, विस्तृत दृश्य क्षेत्र।
● लंबी कार्य दूरी वाले उद्देश्य, 1000x आवर्धन तक।
● प्रेषित रोशनी और परावर्तित रोशनी प्रणाली में मानक सुविधा के रूप में एपर्चर डायाफ्राम।
● त्वरित-रिलीज़ प्रणाली, जो लंबी-स्ट्रोक माप में विशेष रूप से उपयोगी है।
● कॉलम के दोनों तरफ बड़े आकार के ग्रिप के साथ फाइन/कोर्स मूवमेंट हैंडल का उपयोग करके फोकस और माप करें।
● शून्य-सेट स्विच (X- और Y-अक्ष) भी स्टेज फीड हैंडल के पास स्थित हैं।
● विज़न मेजरिंग सिस्टम में अपग्रेड करने के लिए विज़न यूनिट के साथ उपलब्ध है।
अनुप्रयोग:
इसका व्यापक रूप से यांत्रिक, मीटर, इलेक्ट्रॉनिक और प्रकाश उद्योग; विश्वविद्यालय, संस्थान और मेट्रोलॉजी विभाग में उपयोग किया जाता है। डिजिटल टूलमेकर माइक्रोस्कोप विभिन्न जटिल वर्कपीस, जैसे टेम्पलेट, पंचिंग पीस, कैम, थ्रेड, गियर, मोल्डिंग मिलिंग कटर के समोच्च आयाम और सतह के आकार का पता लगा सकता है।
विशिष्टता:
| माइक्रोस्कोप मॉडल | STM-2015A | STM-3020A |
| कोड # | 532-150 | 532-160 |
| X/Y-अक्ष यात्रा | 200x150mm | 300x200mm |
| पैमाना रिज़ॉल्यूशन | 0.0005mm | |
| 20ºC पर XY स्टेज मापने की सटीकता। | (2+L/200) μm L: मापने की लंबाई | |
| अवलोकन छवि | प्रत्यक्ष छवि | |
| आईपिस ट्यूब | बाइनोक्युलर आईपिस: WF10/20 | |
| उद्देश्य लेंस | केवल 5x मानक डिलीवरी है; वैकल्पिक: 10X, 20X, 50x 100x | |
| कंटूर रोशनी | एडजस्टेबल एलईडी | |
| सतह रोशनी | एडजस्टेबल एलईडी | |
| Z अक्ष यात्रा रेंज | मानक फोकस यात्रा: 150mm, 200mm वैकल्पिक है | |
| Z अक्ष फोकसिंग | मैनुअल फोकसिंग (कोर्स/फाइन) | |
| XY स्टेज फ्लोटिंग फंक्शन | त्वरित रिलीज तंत्र | |
| डिस्प्ले यूनिट फंक्शन | शून्य सेटिंग, दिशा स्विचिंग, RS-232 के माध्यम से डेटा आउटपुट | |
| बिजली की आपूर्ति | AC220/50HZ; AC110V/60Hz | |
| वैकल्पिक सहायक उपकरण | उच्च-सटीक रोटरी टेबल RT4(D:165mm), RT5(262mm) | |
| डिजिटल रीडआउट DP400 | ||
| क्विकमेजरिंग मेजरिंग सॉफ्टवेयर QM2.0 | ||
| सीसीडी एडाप्टर और सीसीडी कैमरा | ||
