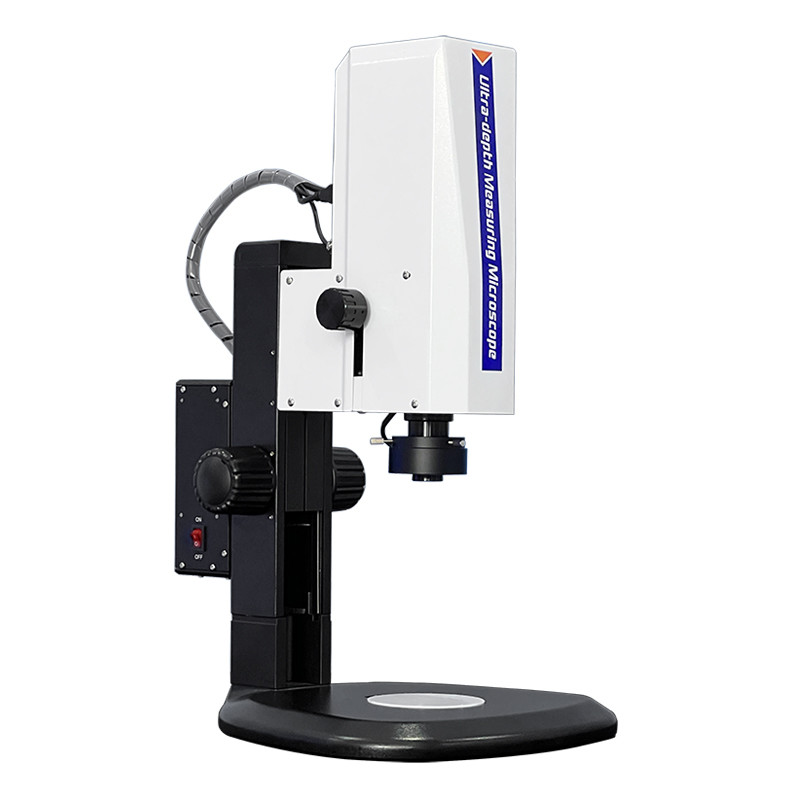

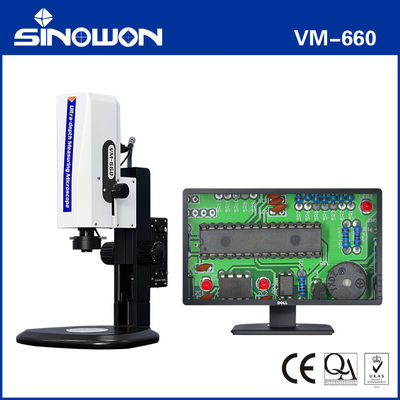

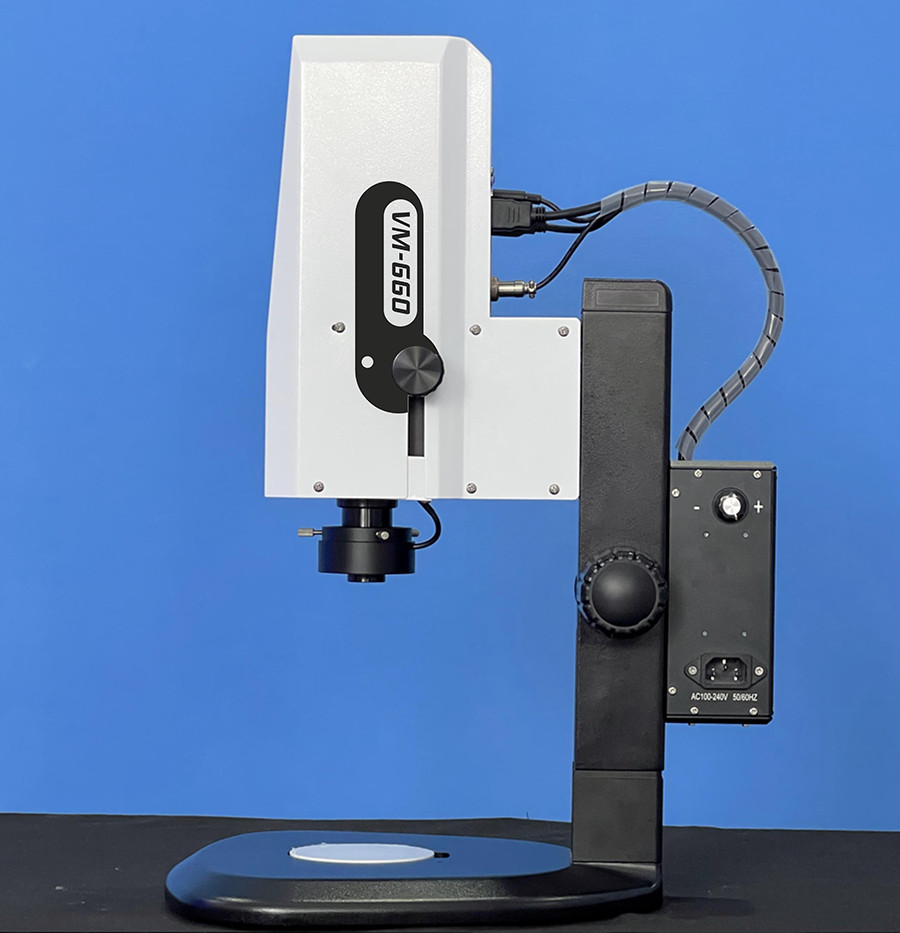

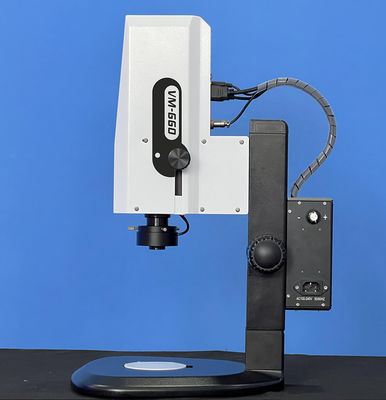

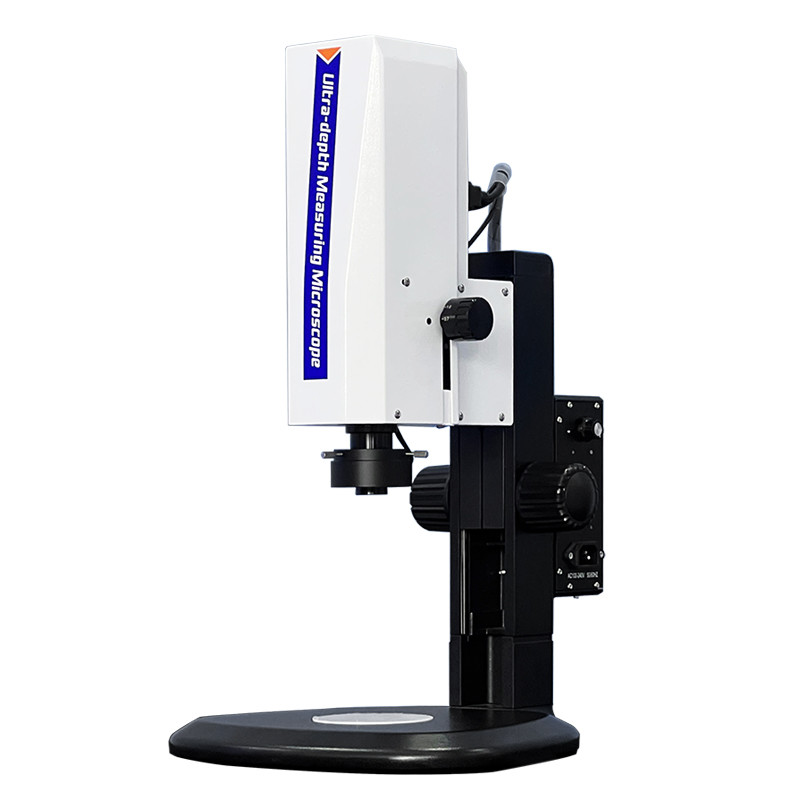

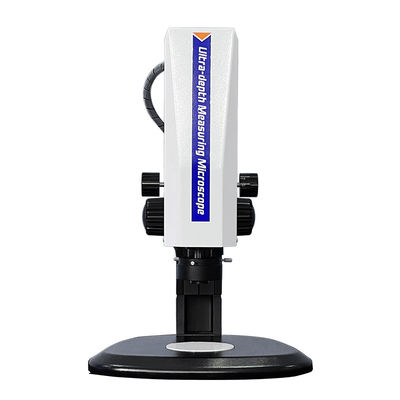

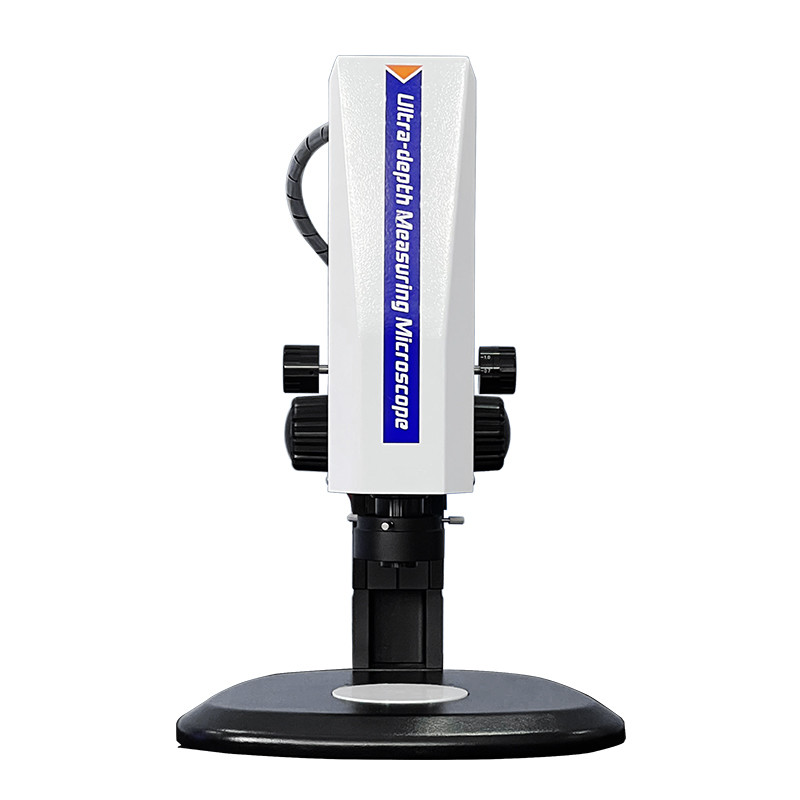

अति-गहराई फ्यूजन मापने वाला माइक्रोस्कोप VM-660
अनुप्रयोगक्षेत्र:
उत्पाद निरीक्षण, सामग्री निरीक्षण और अनुसंधान, पीसीबी और एसएमटी निरीक्षण और विश्लेषण, मुद्रण, कपड़ा निरीक्षण, जैविक शरीर रचना विज्ञान, चिकित्सा परीक्षण और अन्य क्षेत्र।
विशेषता:
l इंटीग्रल डिज़ाइन, उत्तम, फैशन, उदार;
l अंतर्निहित हाई-डेफिनिशन HDMI एकीकृत कैमरा, निरीक्षण के लिए सीधे HDMI मॉनिटर से जुड़ा हुआ
l हाई डेफिनिशन 0.7~4.5X समानांतर डेटेंट ज़ूम लेंस के साथ, उद्देश्य आवर्धन को स्विच करना बहुत अधिक सुविधाजनक और तेज़ है;
l समायोज्य एलईडी सतह परावर्तन रोशनी के साथ, चमक को स्वतंत्र रूप से नियंत्रित कर सकता है;
l 1/2'' 2Mpixel हाई-डेफिनिशन, हाई-फ्रेम इंडस्ट्रियल कैमरा के साथ, छवि को और स्पष्ट बनाता है;
l अपने स्वयं के माप फ़ंक्शन के साथ, यह रैखिक आयामों जैसे दूरी, परिधि, क्षेत्र, कोण, रेडियन, चौड़ाई, ऊंचाई और त्रिज्या तत्वों को माप सकता है।
l एकाधिक वैकल्पिक मोबाइल नियंत्रण प्लेटफ़ॉर्म, सटीक स्थिति माप सुनिश्चित करें।
तकनीकी विशिष्टता:
| वस्तु | अति-गहराई फ्यूजन मापने वाला माइक्रोस्कोप |
| मॉडल | VM-660 |
| कोड# | 451-660 |
| इलेक्ट्रॉनिक आवर्धन |
25X~150X (HDMI 16:9 21.5” एलसीडी मॉनिटर) (उपलब्ध अनुकूलित 5X~3000X) |
| ऑप्टिकल सिस्टम | 0.7X~4.5X ज़ूम लेंस |
| ज़ूम अनुपात: 6.5:1 | |
| 0.5X C-माउंट कैमरा एडाप्टर मिरर | |
| कैमरा पैरामीटर | 2MPixel(1920*1080) |
| छवि आकार: 1/2” | |
| फ्रेम: 1080P@60fps | |
| मापने का कार्य | रैखिक आयाम जैसे दूरी, परिधि, क्षेत्र, कोण, रेडियन, चौड़ाई, ऊंचाई और त्रिज्या तत्वों को मापा जाता है |
| तारीख बचाना | माप परिणाम या एक्सेल फ़ाइल के साथ छवि |
| मापने की विधि | माउस ऑपरेशन, बुद्धिमान बिंदु चयन/मैनुअल बिंदु चयन |
| माप सटीकता | 0.02mm~0.003mm |
| रोशनी | समायोज्य एलईडी सतह रोशनी |
| माइक्रोस्कोप स्टैंड | Z-अक्ष यात्रा: 100mm |
| विद्युत पैरामीटर | AC90~240V/50~60HZ |
| आयाम | 375*285*500 मिमी |
| शुद्ध वजन | 6.5Kg |
मैंछवि प्रदर्शन
ए: घड़ी रत्न मैंनिरीक्षण

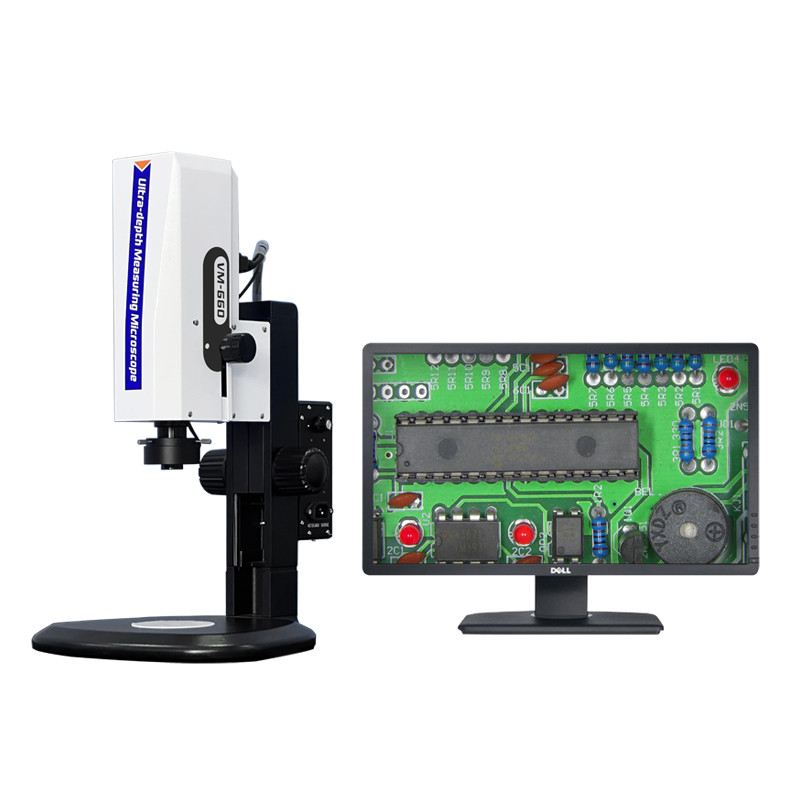

बी: पीसीबी सोल्डर निरीक्षण
माप एफअंशन मैंपरिचय:
VM-660 सीधी रेखाओं, कोणों, संकेंद्रित वृत्तों, समानांतर रेखाओं, बिंदु-से-रेखा दूरी, बिंदु और रेखा से संकेंद्रित वृत्तों, व्यास, परिधि और क्षेत्र, आयत की लंबाई और चौड़ाई को माप सकता है, और परिधि और क्षेत्र की गणना कर सकता है। यह बहुभुज को माप सकता है और उसके क्षेत्र की गणना कर सकता है। सभी संबंधित माप रिपोर्ट को फ्लैश मेमोरी डिस्क में आउटपुट किया जा सकता है।
दृश्य का क्षेत्र:
आवर्धन विशिष्टता:
| ऑप्टिकल आवर्धन | वीडियो आवर्धन | X(मिमी) | Y(मिमी) | डी(मिमी) |
| 0.7X/2 | 25X | 18.28 | 13.72 | 22.86 |
| 1X/2 | 35X | 12.8 | 9.6 | 16 |
| 2X/2 | 70X | 6.4 | 4.8 | 8 |
| 3X/2 | 105X | 4.26 | 3.2 | 5.34 |
| 4X/2 | 140X | 3.2 | 2.4 | 4 |
| 4.5X/2 | 150X | 2.84 | 2.14 | 3.56 |
वैकल्पिक सहायक उपकरण:
