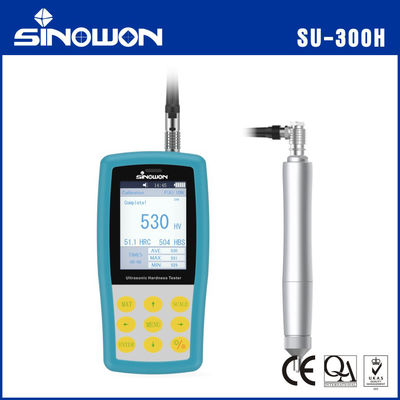

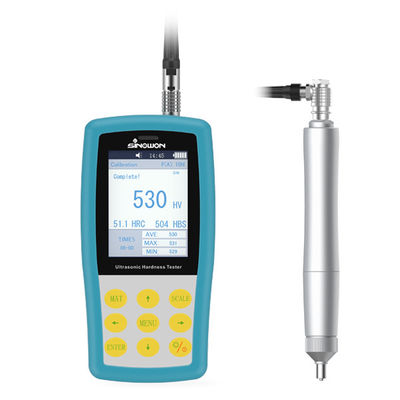

मैनुअल अल्ट्रासोनिक कठोरता परीक्षकएसयू-300एच
SU-300H परिचय:
● SU-300H मैनुअल अल्ट्रासोनिक कठोरता परीक्षक एक शास्त्रीय पोर्टेबल ड्यूरोमीटर है जिसे सिनोवोन समूह द्वारा बनाया गया है।यह स्थान पर या प्रयोगशाला में कठोरता परीक्षण करने के लिए अल्ट्रासोनिक संपर्क प्रतिबाधा की विधि लागू करता है.
● SU-300H एक एनडीटी ड्यूरोमीटर है क्योंकि संपर्क इंडेंशन को देखने के लिए बहुत छोटा है, यह तैयार उत्पादों की कठोरता का परीक्षण करने के लिए उत्कृष्ट समाधानों में से एक है, जैसे कि, मोल्ड, गियर, शाफ्ट, रॉड,स्क्रू, रेल आदि
● SU-300H न केवल मैनुअल जांच के साथ काम कर सकता है, बल्कि मोटर चालित जांच के साथ भी काम कर सकता है, जो सतह की मोटाई की विभिन्न स्थिति के प्रकाश में विभिन्न अनुप्रयोगों को पूरा करने में सक्षम है।
● SU-300H मानक ASTM A1038-2005, DIN मानक DIN50159-1-2008 और चीन राष्ट्रीय मानक GB/T 34205-2017 के अनुरूप है।
हाइलाइटिंग विशेषताएंः
● पूर्ण सटीकता ± 3% एचवी, ± 1.5एचआर, ± 3% एचबी।
● माइक्रोस्कोपिक इंडेंटेशन केवल उच्च शक्ति वाले माइक्रोस्कोप से इंडेंटेशन देखा जा सकता है।
● त्वरित माप 2 सेकंड में परिणाम।
● बड़ा एलसीडी डिस्प्ले ✓ सीधे माप परिणाम, समय गिनती, अधिकतम, न्यूनतम, औसत और विचलन प्रदर्शित करता है।
● मैत्रीपूर्ण संचालन ∙ संक्षिप्त प्रशिक्षण के बाद अच्छी तरह से काम करें।
● वादा की गई वारंटी मुख्य इकाई के लिए 2 साल की वारंटी (प्रोब को छोड़कर) ।
● द्रव्यमान भंडारण 1000 समूहों के माप डेटा को सहेजें।
● सरल कैलिब्रेशनः 20 समूहों के कैलिब्रेशन डेटा को कॉल करने के लिए सहेजें, कैलिब्रेशन दक्षता में सुधार करें।
विनिर्देशः
| वस्तु | मैनुअल अल्ट्रासोनिक कठोरता परीक्षक | ||||
| मॉडल | एसयू-300एच | ||||
| कोड# | 882-141H | ||||
| वैकल्पिक जांच | मैनुअल प्रोब:10N,20N,49N,98N; मोटर चालित प्रोब:3N,5N,8N,10N | ||||
| माप सीमा (डीआईएन) | HBS:100-500; HV:100-1500; HRC:20-68; HRB:55-100; HRA:37-85; Mpa: 255-2180N/mm | ||||
|
माप सटीकता ((%) |
तराजू | < 250HV | 250 से 500 एचवी | 500 से 800 एचवी | > 800HV |
| HV0.1 | 6 | 7 | 8 | 9 | |
| HV0.3 | 6 | 7 | 8 | 9 | |
| HV0.8 | 5 | 5 | 6 | 7 | |
| HV1 | 5 | 5 | 6 | 7 | |
| HV5 | 5 | 5 | 5 | 5 | |
| HV10 | 5 | 5 | 5 | 5 | |
| कठोरता पैमाने | विकर्स (एचवी); रॉकवेल सी ((एचआरसी); रॉकवेल ए ((एचआरए); रॉकवेल बी ((एचआरबी); ब्रिनेल ((एचबी) | ||||
| एलसीडी | रंगीन स्क्रीन | ||||
| डेटा प्रदर्शन |
लोड बल, परीक्षण समय, परीक्षण परिणाम, औसत, अधिकतम, न्यूनतम, विचलन और रूपांतरण स्केल। |
||||
| भाषा | चीनी, अंग्रेजी, जर्मन, पुर्तगाली, तुर्की | ||||
| डेटा आउटपुट | RS232 हाइपर टर्मिनल/ब्लूटूथ प्रिंटर | ||||
| मुद्रण | ब्लूटूथ | ||||
| डेटा भंडारण | माप डेटा के 1000-समूहों और कैलिब्रेशन डेटा के 20 समूहों को बचाने के लिए | ||||
| शब्द इनपुट | अक्षर और अंक | ||||
| कार्य वातावरण | तापमानः -10°C से 50°C; आर्द्रता :30%-80% आर.एच. | ||||
| बैटरी वोल्टेज | रिचार्जेबल लिथियम बैटरी; वोल्टेजः4.2V, 3200mAh | ||||
| रिचार्जर वोल्टेज | AC220V/50Hz, 110V/60Hz | ||||
| मुख्य इकाई आयाम और वजन | मुख्य इकाई आयामः 160 x 80 x 30 मिमी (एल x डब्ल्यू x एच); मैनुअल जांचः Φ22 × 153 मिमी; वजन (कोई जांच नहीं): 0.5 किलोग्राम | ||||
| पैकेजिंग आयाम और वजन | पैकेजिंग आयामः 320 x 430 x 155 मिमी (एल x चौड़ाई x ऊंचाई); पैकेजिंग वजन (मानक वितरण):4.3 किलो | ||||
अल्ट्रासोनिक कठोरता परीक्षक मैनुअल जांच
विशेषताएं:
मैनुअल जांच विनिर्देशः
| जांच का प्रकार | HP-1K | एचपी-2के | एचपी-5K | HP-10K |
| कोड# | 882-311 | 882-321 | 882-331 | 882-341 |
| टिप्पणी | वैकल्पिक | मानक | वैकल्पिक | वैकल्पिक |
| लोडिंग बल | 10N | 20N | 50N | ९८एन |
| व्यास | 21 मिमी | 21 मिमी | 21 मिमी | 21 मिमी |
| लम्बाई | 154 मिमी | 154 मिमी | 154 मिमी | 154 मिमी |
| अस्थिर छड़ी व्यास | 2.4 मिमी | 2.4 मिमी | 3 मिमी | 3 मिमी |
| मापने की सतह की मोटाई | Ra<3.2um | Ra<5um | Ra<10um | Ra<15um |
| परीक्षण सामग्री का न्यूनतम वजन | 0.3 किलोग्राम | 0.3 किलोग्राम | 0.3 किलोग्राम | 0.3 किलोग्राम |
| परीक्षण सामग्री की न्यूनतम मोटाई | 2 मिमी | 2 मिमी | 2 मिमी | 2 मिमी |
अल्ट्रासोनिक कठोरता परीक्षक मोटर चालित जांचः
विशेषताएं:
मोटर चालित जांच के विनिर्देश:
| जांच का प्रकार | एमपी-300 | एमपी-500 | एमपी-800 | एमपी-1000 | एमपी-2000 |
| कोड# | 882-221 | 882-231 | 882-241 | 882-251 | 882-261 |
| टिप्पणी | वैकल्पिक | वैकल्पिक | वैकल्पिक | वैकल्पिक | वैकल्पिक |
| लोडिंग बल | 3एन | 5N | 8N | 10N | 20N |
| व्यास | 46 मिमी | 46 मिमी | 46 मिमी | 46 मिमी | 46 मिमी |
| लम्बाई | 200 मिमी | 200 मिमी | 200 मिमी | 200 मिमी | 200 मिमी |
| अस्थिर छड़ी व्यास | 3.7 मिमी | 3.7 मिमी | 3.7 मिमी | 3.7 मिमी | 3.7 मिमी |
| परीक्षण सामग्री का न्यूनतम वजन | 0.3 किलोग्राम | 0.3 किलोग्राम | 0.3 किलोग्राम | 0.3 किलोग्राम | 0.3 किलोग्राम |
| परीक्षण सामग्री की न्यूनतम मोटाई | 2 मिमी | 2 मिमी | 2 मिमी | 2 मिमी | 2 मिमी |
पोर्टेबल यूनिवर्सल डायनासोनिक कठोरता परीक्षक अनुप्रयोगः
