3 अक्ष तत्काल दृष्टि माप प्रणाली कैंटिलेवर स्वचालित माप उपकरण

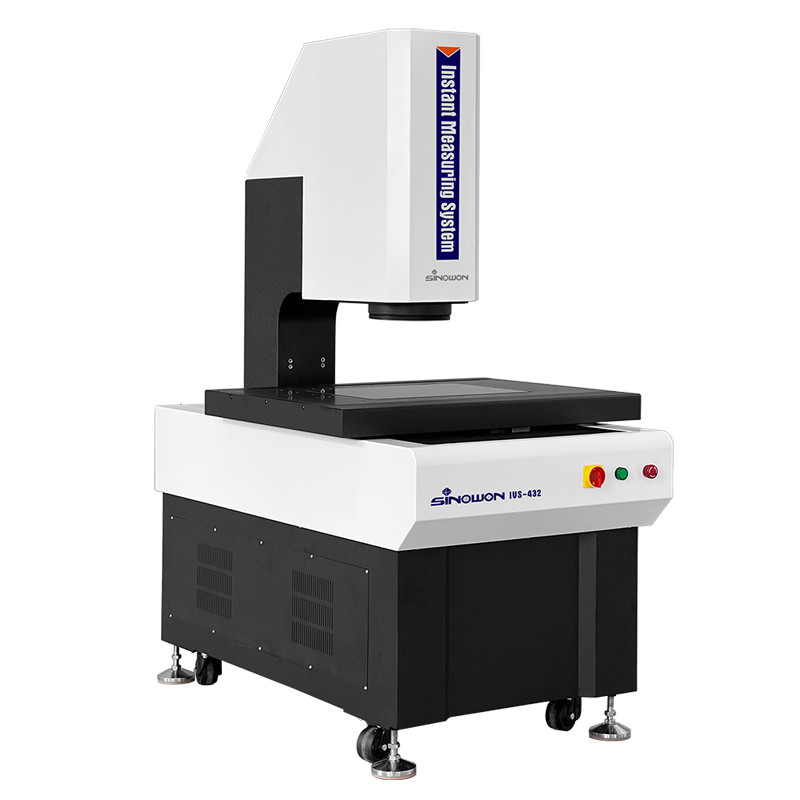

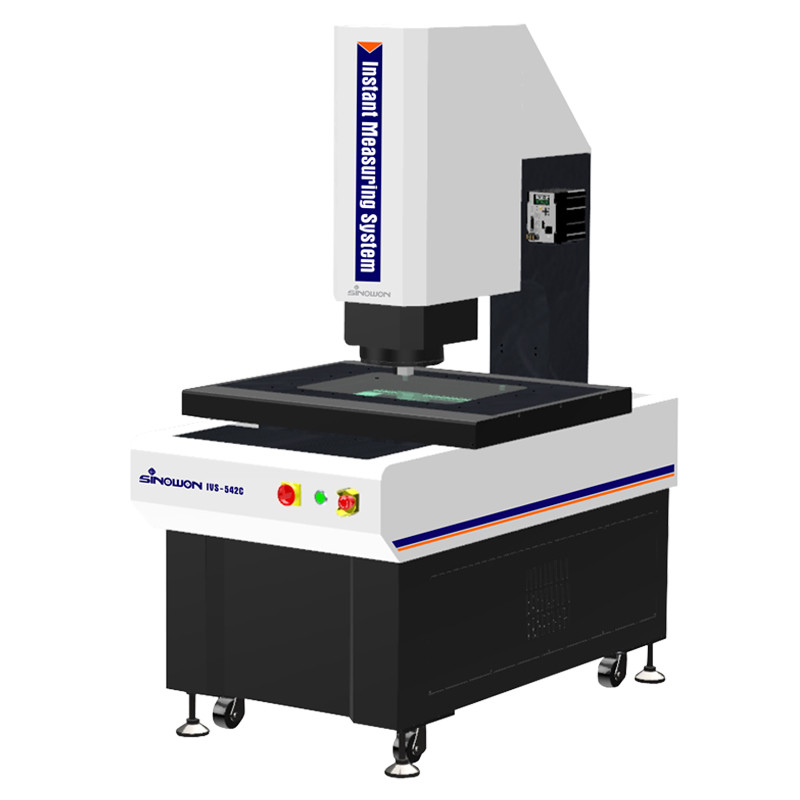

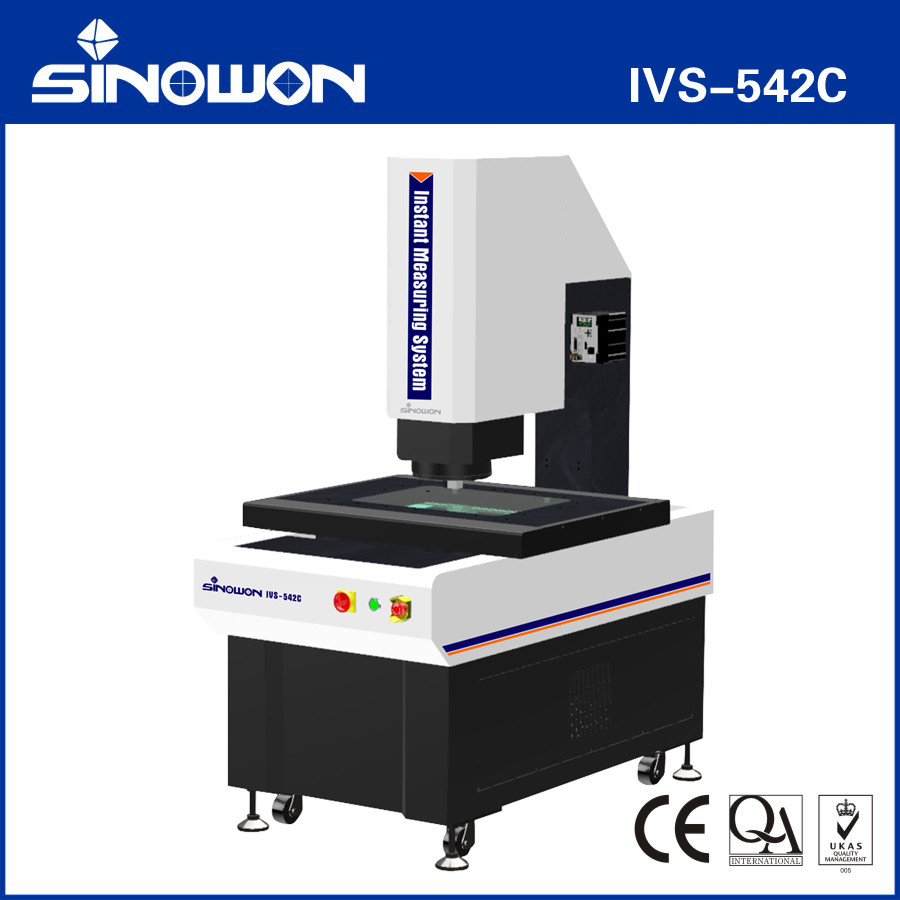

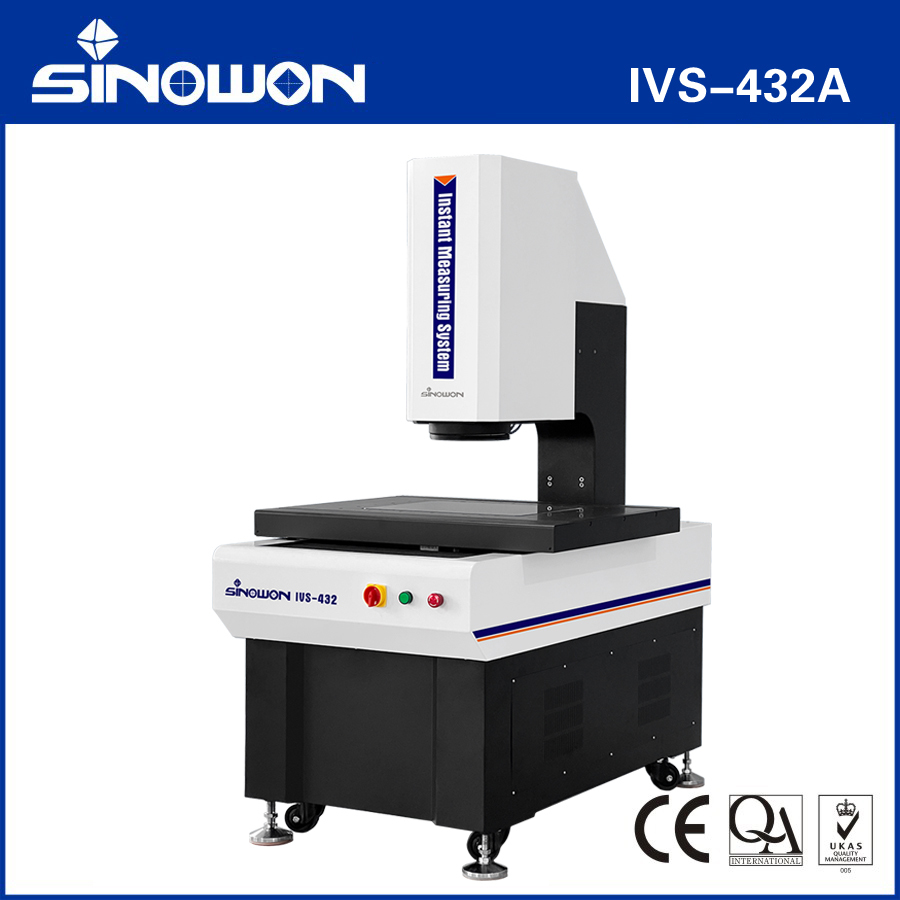

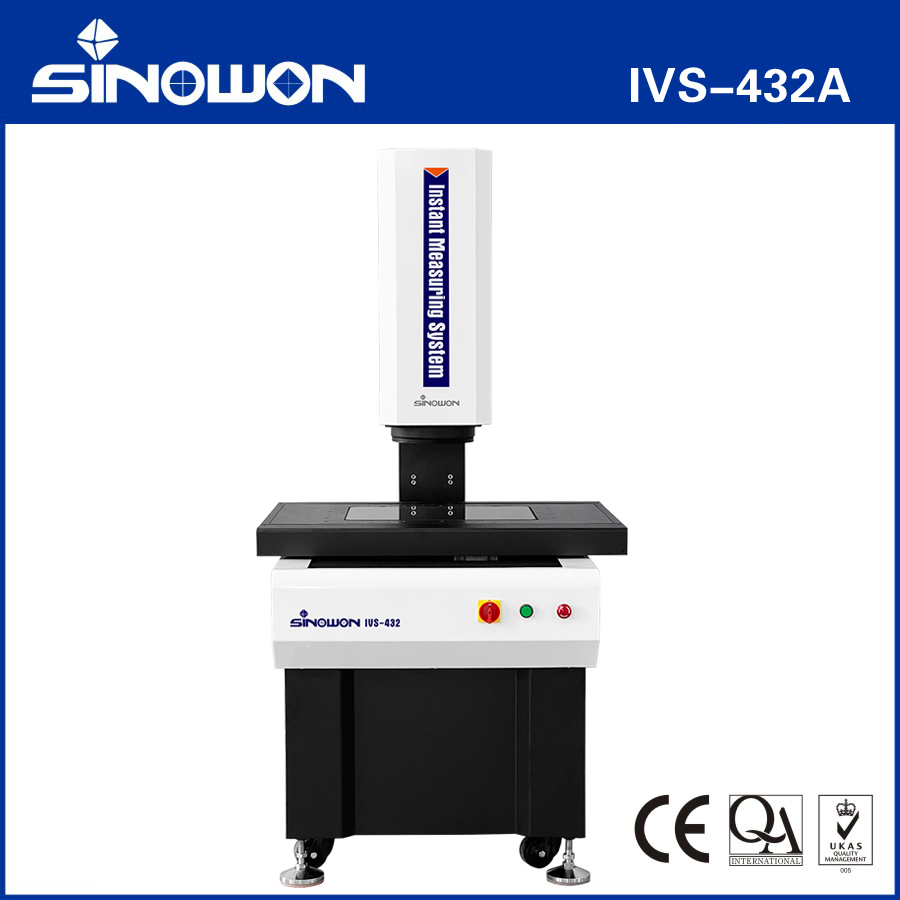

कैंटिलीवर इंस्टेंट विज़न मेजरिंग सिस्टम IVS-542C

उत्पाद परिचय:

IVS श्रृंखला कैंटिलीवर पूरी तरह से स्वचालित इंस्टेंट विज़न मेजरिंग मशीन है जिसमें तीन अक्ष स्वचालित मोटर चालित नियंत्रण के साथ GD&T माप के लिए विकसित डबल-मैग्निफिकेशन लेंस सिस्टम है। यह रैखिक और ज्यामितीय आयामों को जल्दी और सटीक रूप से मापने के लिए स्वचालित फोकसिंग, स्वचालित प्रकाश नियंत्रण और हार्डवेयर और सॉफ्टवेयर कॉन्फ़िगरेशन के स्वचालित आंदोलन से सुसज्जित है।

उत्पाद विशेषताc:

• 20 मिलियन पिक्सेल कैमरे और डबल मैग्निफिकेशन के साथ एक दोहरे टेलीसेंट्रिक लेंस से लैस, इमेजिंग गुणवत्ता उत्कृष्ट है;
• 0.02° से नीचे का उच्च टेलीसेंट्रिसिटी डिज़ाइन महत्वपूर्ण ऊंचाई अंतर वाले उत्पादों के लिए माप सटीकता सुनिश्चित करता है;
• 0.01% से नीचे का कम टीवी विरूपण और पूरी छवि पर विरूपण की एकरूपता माप की गतिशील पुनरावृत्ति सटीकता सुनिश्चित करती है;
• दोहरे आवर्धन डिज़ाइन बड़े दृश्य क्षेत्र के साथ कुशल माप और उच्च आवर्धन के साथ उच्च-सटीक माप को सक्षम करता है, जो ग्राहकों की दक्षता और सटीकता दोनों की दोहरी आवश्यकताओं को पूरा करता है;
• XYZ तीन-अक्ष CNC पूरी तरह से स्वचालित सटीक नियंत्रण सटीक स्थिति सुनिश्चित करता है;

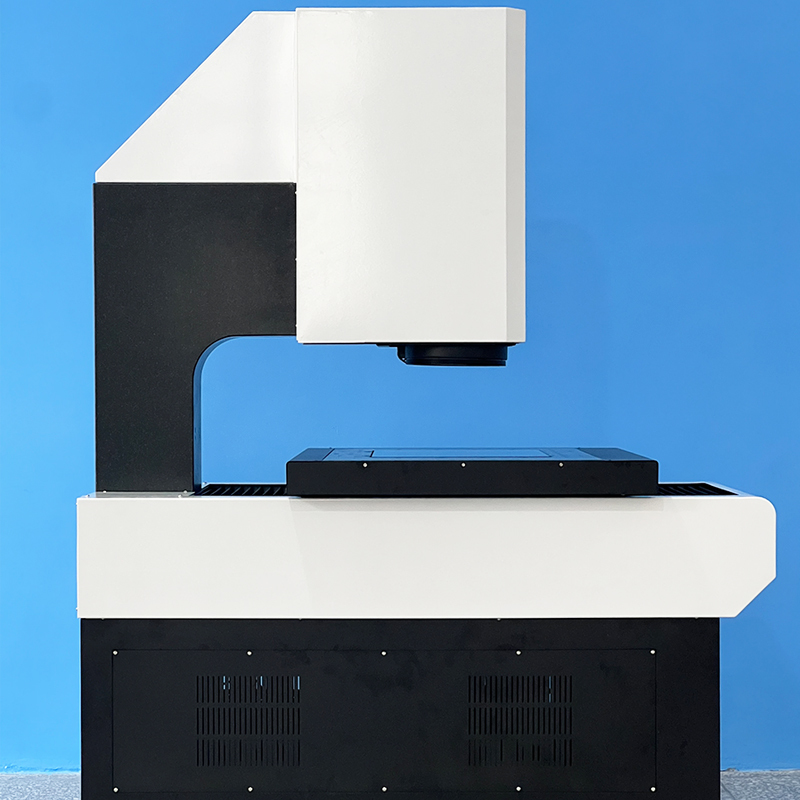

• एक भारतीय संगमरमर आधार और स्तंभ का उपयोग अच्छी स्थिरता प्रदान करता है;
• सटीक रैखिक गाइड, ग्राउंड बॉल स्क्रू, एसी सर्वो मोटर्स, आदि, गति प्रणाली की सटीकता और स्थिरता सुनिश्चित करते हैं;
• 0.5μm उच्च-सटीक रैखिक पैमाने प्रणाली की स्थिति और माप सटीकता सुनिश्चित करते हैं;

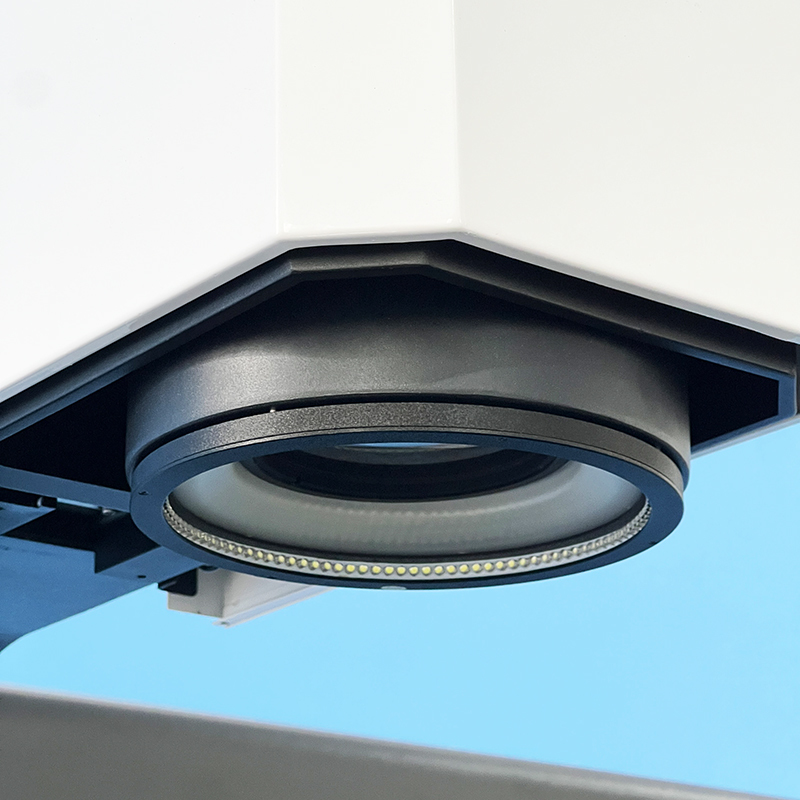

• विभिन्न प्रकाश स्रोतों और एक बुद्धिमान उठाने के कार्य से लैस विभिन्न माप परिदृश्यों के अनुकूल होने के लिए;
• शक्तिशाली और उपयोग में आसान जियोमिया माप सॉफ्टवेयर गुणवत्ता नियंत्रण को बढ़ाता है;
• स्वचालित माप कार्यक्रम बैच माप को कुशलतापूर्वक और जल्दी से पूरा करने के लिए स्थापित किए जा सकते हैं;
• वैकल्पिक गैर-संपर्क सफेद प्रकाश सेंसर का उपयोग मोटाई, चपटेपन आदि को मापने के लिए किया जा सकता है।

अनुप्रयोग:

• इसे बड़े आकार की वस्तुओं के सटीक माप के लिए लागू किया जा सकता है
• 3C उद्योग: मोबाइल फोन स्क्रीन, मोबाइल फोन केस
• इलेक्ट्रॉनिक उद्योग: पीसीबी बोर्ड
• नई ऊर्जा: लिथियम बैटरी
• ऑटोमोटिव उद्योग: सटीक पुर्जे

विशेष विवरण:

उत्पाद कॉन्फ़िगरेशन मॉडल विवरण (IVS-322 के साथ उदाहरण):

इंस्टेंट विज़न मेजरिंग सिस्टम मॉडल और विनिर्देश:

इंस्टेंट विज़न मेजरिंग सिस्टम माप स्थान गाइड तालिका:

अन्य यात्रा विनिर्देश ग्राहकों की आवश्यकताओं के अनुसार अनुकूलित किए जा सकते हैं।
