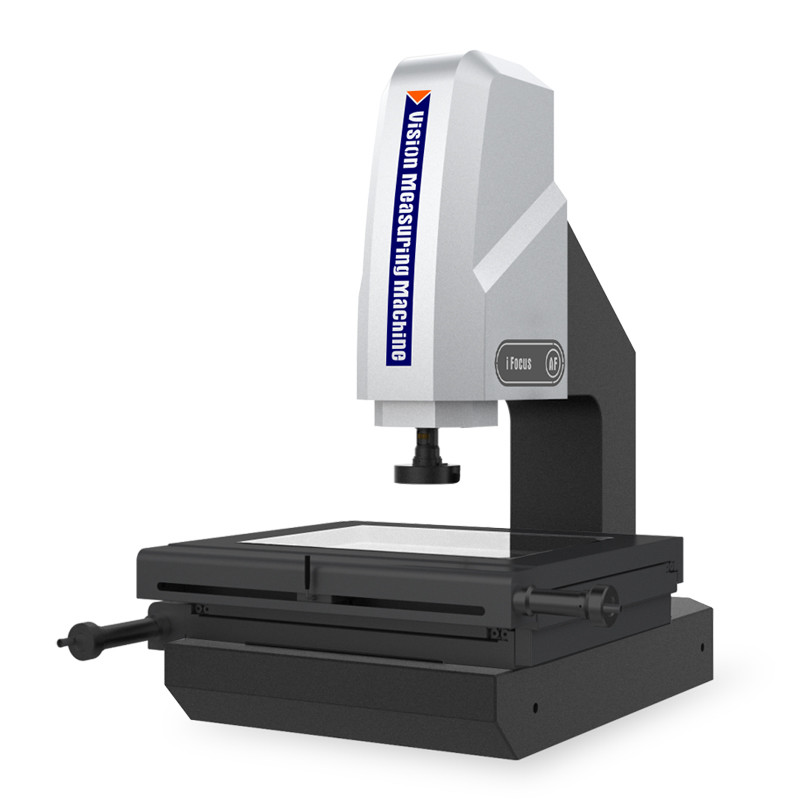

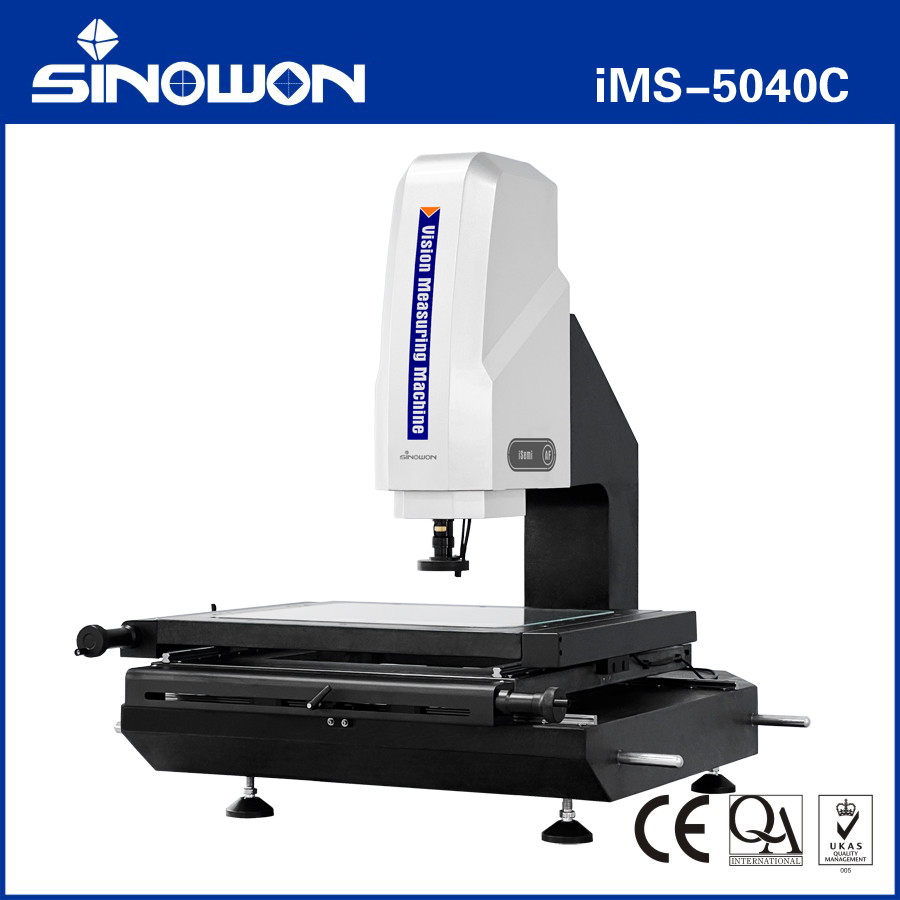

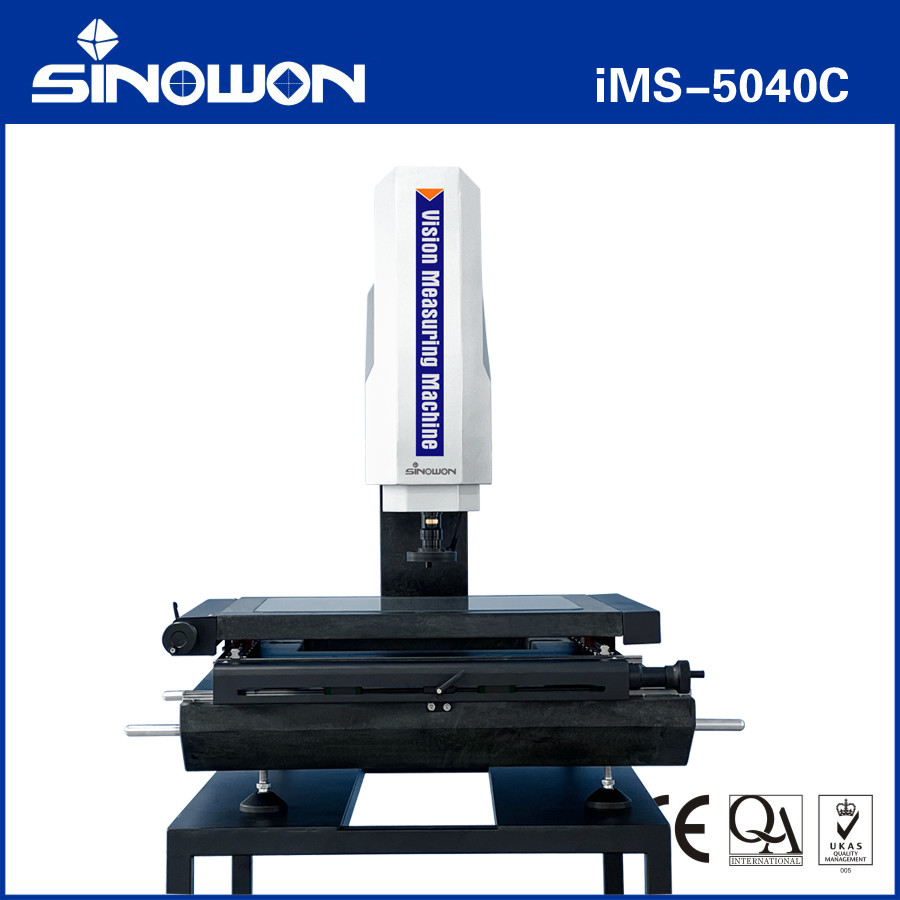

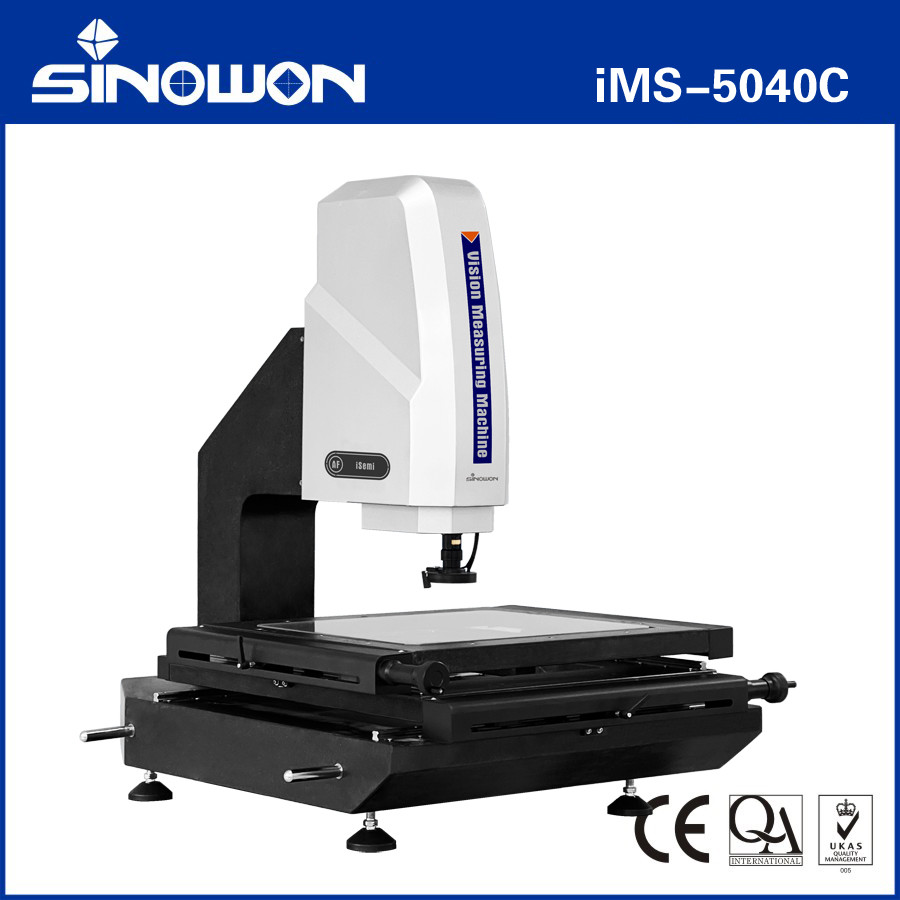

उच्च परिशुद्धता अर्ध-स्वचालित विज़न मापन मशीन iSemi सीरीज़ IMS-5040C
विज़न मापन मशीनउत्पाद विशेषता:
विज़न मापन मशीनतकनीकी एसपेसिफिकेशंस:
| कमोडिटी | उच्च परिशुद्धता अर्ध-स्वचालित विज़न मापन मशीनiSemi सीरीज़ | ||||
| मॉडल | IMS-2010D | IMS-2515D | IMS-3020D | IMS-4030D | IMS-5040D |
| मार्बल वर्कबेंच | (270*350)मिमी | (408*308)मिमी | (458*358)मिमी | (608*470)मिमी | (650*580)मिमी |
| ग्लास वर्कबेंच | (142*242)मिमी | (306*198)मिमी | (356*248)मिमी | (456*348)मिमी | (540*440)मिमी |
| X/Y अक्ष यात्रा | (200*100)मिमी | (250*150)मिमी | (300*200)मिमी | (400*300)मिमी | (500*400)मिमी |
| Z अक्ष यात्रा | उच्च-परिशुद्धता रैखिक गाइड, प्रभावी यात्रा 200 मिमी | ||||
| X/Y/Z अक्ष रिज़ॉल्यूशन | 0.5um | ||||
| आधार और ऊर्ध्वाधर | उच्च परिशुद्धता ग्रेनाइट | ||||
| मापन सटीकता* | XY अक्ष:≤2.5+L/200(um) ；Zais:≤5+L/200(um) | ||||
| पुनर्प्राप्ति सटीकता | 2um | ||||
| इल्यूमिनेशन सिस्टम (सॉफ्टवेयर समायोजन) | सतह 4 रिंग और 8 जोन अनंत समायोज्य एलईडी कोल्ड इल्यूमिनेशन | ||||
| कंटूर एलईडी समानांतर इल्यूमिनेशन | |||||
| वैकल्पिक समाक्षीय प्रकाश | |||||
| डिजिटल कैमरा | 1/2.9"/1.6Mpixel उच्च रिज़ॉल्यूशन डिजिटल कैमरा | ||||
| ज़ूम लेंस | 6.5X उच्च-रिज़ॉल्यूशन इलेक्ट्रॉनिक फीडबैक ज़ूम लेंस, ऑप्टिकल आवर्धन: 0.7X~4.5X ; वीडियो आवर्धन: 20X~129X | ||||
| मापन सॉफ़्टवेयर | iMeasuring | ||||
| ऑपरेशन सिस्टम | WIN 10/11-32/64 ऑपरेटिंग सिस्टम का समर्थन करें | ||||
| भाषा | अंग्रेजी, सरलीकृत चीनी, पारंपरिक चीनी, वैकल्पिक अन्य भाषा संस्करण | ||||
| कार्य वातावरण | तापमान 20℃±2℃, तापमान परिवर्तन <1℃/घंटा; आर्द्रता 30%~80%RH; कंपन <0.02g's, ≤15Hz. | ||||
| बिजली की आपूर्ति | AC220V/50Hz; 110V/60Hz | ||||
| आयाम (WxDxH) | (677*552*998)मिमी | (790*617*1000)मिमी | (838*667*1000)मिमी | (1002*817*1043)मिमी | (1111*867*1086)मिमी |
| पैकेजिंग आयाम (WxDxH) | (1030*780*1260)मिमी | (1030*780*1260)मिमी | (1030*780*1260)मिमी | (1130*1000*1270)मिमी | (1250*1035*1460)मिमी |
| सकल/शुद्ध वजन | 220/150Kg | 242/175Kg | 275/185Kg | 449/350Kg | 550/380Kg |
नोट:
"L" मिलीमीटर में मापा गया लंबाई का प्रतिनिधित्व करता है, और Z-अक्ष की यांत्रिक सटीकता फोकसिंग सटीकता और वर्कपीस की सतह पर अत्यधिक निर्भर है।
आवर्धन एक अनुमानित मान है और प्रदर्शन के आकार और रिज़ॉल्यूशन से निकटता से संबंधित है।
ग्राहक छवि आवर्धन प्राप्त करने के लिए अपनी आवश्यकताओं के अनुसार 0.5X या 2X सहायक लेंस जोड़ने का विकल्प चुन सकते हैं।
iMS-2010/5040 संगमरमर से बने वर्कबेंच हैं, जबकि iMS-2515/3020/4030 धातु से बने वर्कबेंच हैं।
उत्पाद कॉन्फ़िगरेशन मॉडल विवरण (iMS-5040 के साथ उदाहरण):
| सेंसर कॉन्फ़िगरेशन | 2.5D | 3D | 2.5D | 3D |
| कमोडिटी | 2.5D विज़न मापन मशीन | 3D संपर्क और विज़न मापन मशीन | 2.5D अर्ध-स्वचालित विज़न मापन मशीन | 3D अर्ध-स्वचालित संपर्क और विज़न मापन मशीन |
| मॉडल | iMS-5040A | iMS-5040B | iMS-5040C | iMS-5040D |
| प्रकार | A | B | C | D |
| महत्व | ऑप्टिकल ज़ूम-लेंस सेंसर |
ज़ूम-लेंस सेंसर और संपर्क जांच सेंसर |
ज़ूम-लेंस सेंसर और Z-अक्ष ऑटोफोकस फ़ंक्शन | ज़ूम-लेंस सेंसर, संपर्क जांच सेंसर और ऑटोफोकस फ़ंक्शन |
| Z-अक्ष ऑटो-फोकस | बिना | बिना | साथ | साथ |
| संपर्क जांच | बिना | साथ | बिना | साथ |
| सॉफ्टवेयर | iMeasuring2.1 | iMeasuring3.1 | iMeasuring2.2 | iMeasuring3.2 |
मैनुअल विज़न मापन मशीन मॉडल और विनिर्देश:
| मॉडल | कोड# | मॉडल | कोड# | मॉडल | कोड# | मॉडल | कोड# | मॉडल | कोड# |
| IMS-2010A | 521-120E | IMS-2515A | 521-120F |
IMS-3020A |
521-120G |
IMS-4030A | 521-120H | IMS-5040A | 521-120J |
| IMS-2010B | 521-220E | IMS-2515B | 521-220F | IMS-3020B | 521-220G | IMS-4030B | 521-220H | IMS-5040B | 521-220J |
| IMS-2010C | 521-320E | IMS-2515C | 521-320F | IMS-3020C | 521-320G | IMS-4030C | 521-320H | IMS-5040C | 521-320J |
| IMS-2010D | 521-420E | IMS-2515D | 521-420F | IMS-3020D | 521-420G | IMS-4030D | 521-420H | IMS-5040D | 521-420J |
| IMS-6040A | 521-120K | IMS-6040B | 521-220K | IMS-6040C | 521-320K | IMS-6040D | 521-420K | ------ | ------ |
मैनुअल विज़न मापन मशीन यात्रा गाइड टेबल:
| यात्रा मिमी | मॉडल | X अक्ष यात्रा मिमी | Y अक्ष यात्रा मिमी |
Z अक्ष मानक यात्रा मिमी |
Z-अक्ष अधिकतम अनुकूलित यात्रा मिमी |
| 100x100x100 | IMS-1010 | 100 | 100 | 100 | ------ |
| 200x100x200 | IMS-2010 | 200 | 100 | 200 | 300 |
| 250x150x200 | IMS-2515 | 250 | 150 | 200 | 300 |
| 300x200x200 | IMS-3020 | 300 | 200 | 200 | 400 |
| 400x300x200 | IMS-4030 | 400 | 300 | 200 | 400 |
| 500x400x200 | IMS-5040 | 500 | 400 | 200 | 400 |
| 600x400x200 | IMS-6040 | 600 | 400 | 200 | 400 |
विज़न मापन मशीनसंरचनात्मक चित्र:
विज़न मापन मशीनउद्योग अनुप्रयोग:
ऑप्टिकल मापन मशीन OMM, जिसे विज़न मापन मशीन और गैर-संपर्क मापन मशीन, दो-आयामी मापन मशीन, 2.5-आयामी मापन मशीन के रूप में भी जाना जाता है, आधुनिक औद्योगिक उच्च परिशुद्धता और सूक्ष्म-विनिर्माण उद्योग के उन्नयन के साथ, यह तेजी से और सटीक मापन के लिए गैर-संपर्क ऑप्टिकल छवि मापन विधि को अपनाता है। ज्यामितीय आयामों और ज्यामितीय सहनशीलता का मापन अपरिहार्य हो जाता है।
ऑप्टिकल मापन मशीनें समन्वय मापन के उद्देश्य से सभी अनुप्रयोग क्षेत्रों के लिए उपयुक्त हैं, और मशीनरी, इलेक्ट्रॉनिक्स, उपकरणों, हार्डवेयर, प्लास्टिक और अन्य उद्योगों में व्यापक रूप से उपयोग की जाती हैं। जैसे: मोल्ड, पेंच, धातु, सहायक उपकरण, रबर, पीसीबी बोर्ड, स्प्रिंग्स, हार्डवेयर, इलेक्ट्रॉनिक्स, प्लास्टिक, विमानन, एयरोस्पेस, आदि, यह पारंपरिक वर्नियर कैलिपर्स, माइक्रोमीटर और प्रोफाइल प्रोजेक्टर की कमियों को दूर करता है, जो एक उच्च-परिशुद्धता, उच्च-दक्षता और उच्च-विश्वसनीयता मापन मशीन है जो ऑप्टिकल, यांत्रिक, इलेक्ट्रॉनिक और कंप्यूटर छवि प्रसंस्करण तकनीकों को एकीकृत करती है।
मापे जाने वाली वस्तु को ऑप्टिकल आवर्धन प्रणाली द्वारा बढ़ाया जाता है। सीसीडी कैमरा सिस्टम द्वारा छवि सुविधाओं को एकत्र करने और कंप्यूटर और सॉफ़्टवेयर एल्गोरिदम द्वारा संसाधित करने के बाद, विभिन्न जटिल और सटीक भागों के समोच्च और सतह के आकार, आकार, कोण और स्थिति का स्वचालित रूप से पता लगाया जा सकता है। माइक्रो निरीक्षण और गुणवत्ता नियंत्रण। मापन डेटा को AUTOCAD में एक पूर्ण इंजीनियरिंग ड्राइंग बनने के लिए आयात किया जा सकता है, और DXF, IGS और अन्य प्रारूपों में दस्तावेज़ उत्पन्न किए जा सकते हैं, और CPK और विभिन्न सांख्यिकीय रिपोर्ट उत्पन्न करने के लिए WORD, EXCEL और SPC सांख्यिकीय विश्लेषण सॉफ़्टवेयर में भी आयात किए जा सकते हैं।
