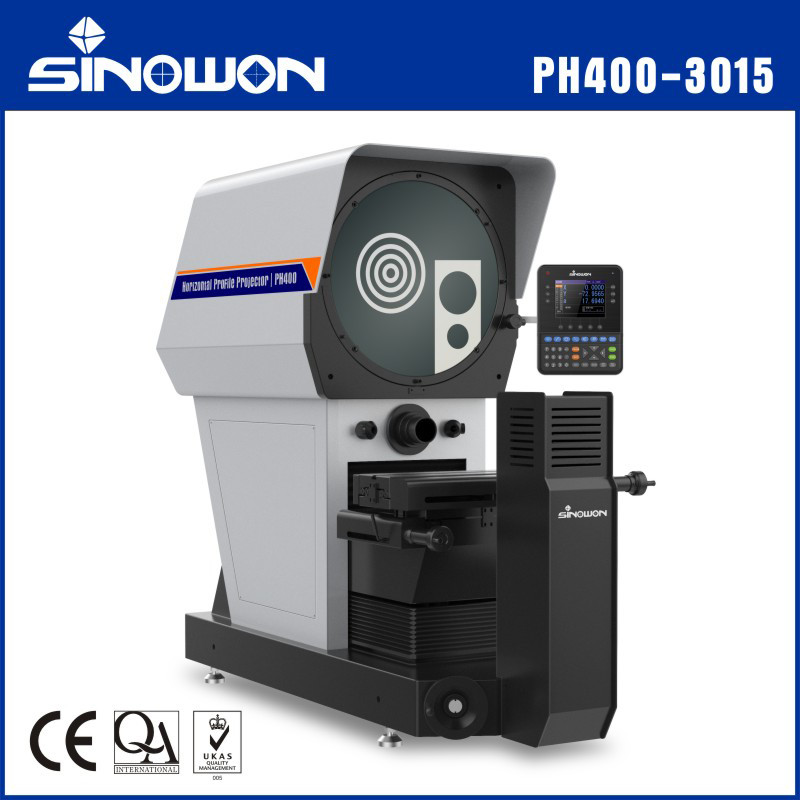

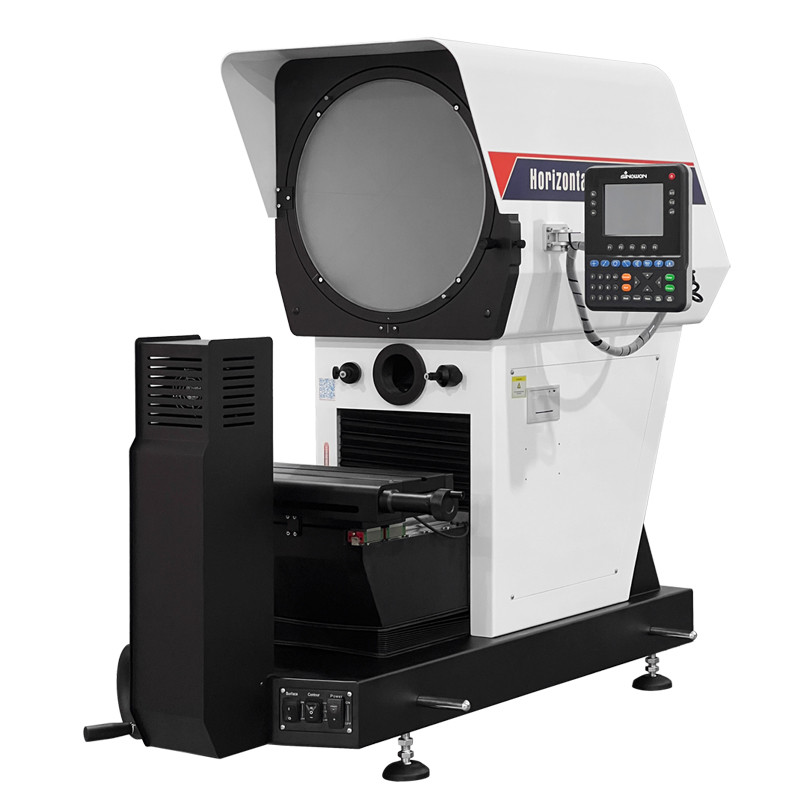

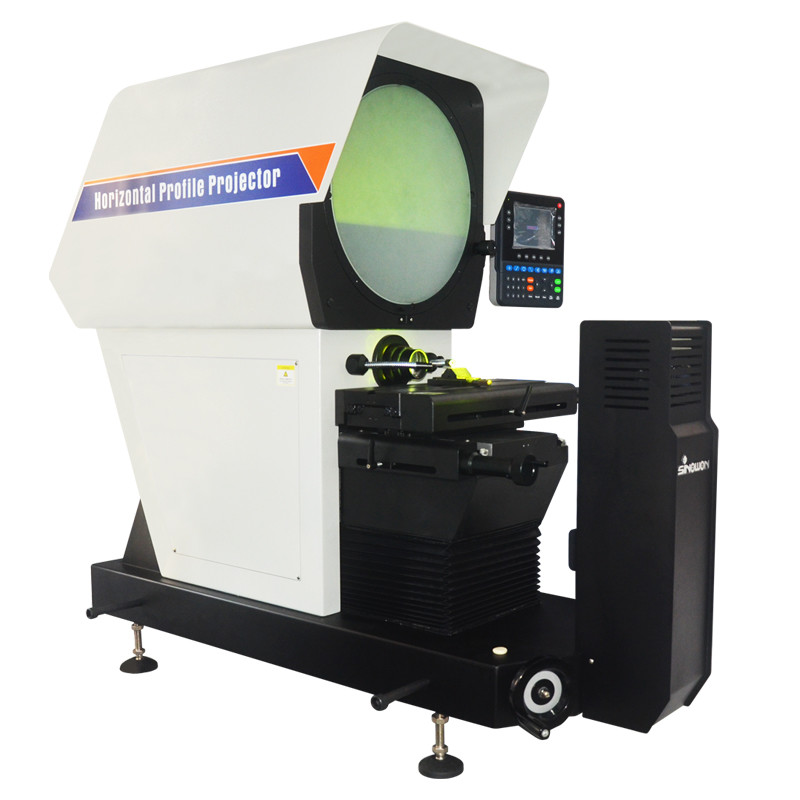

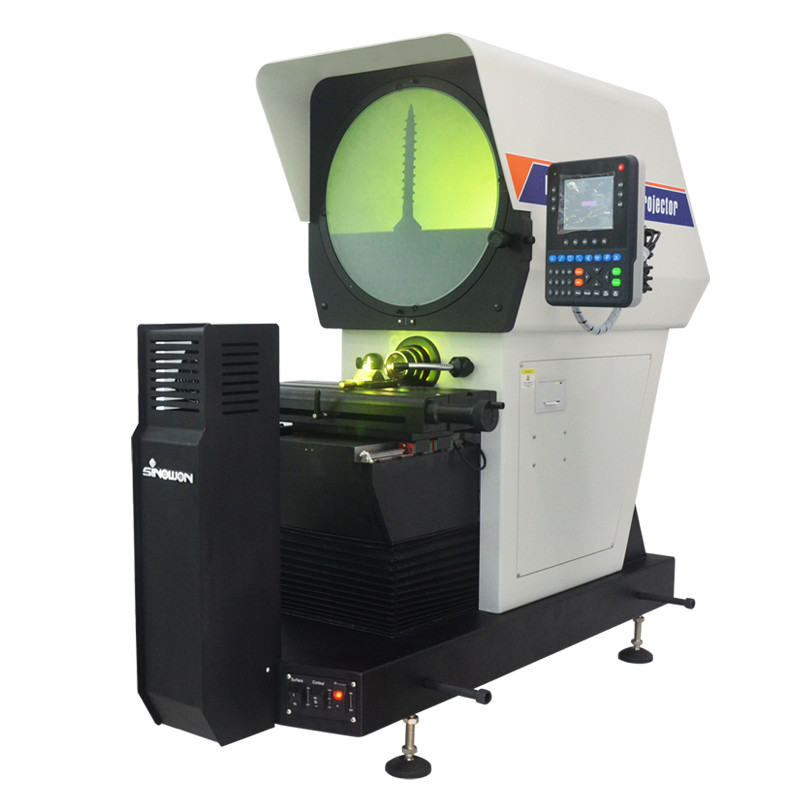

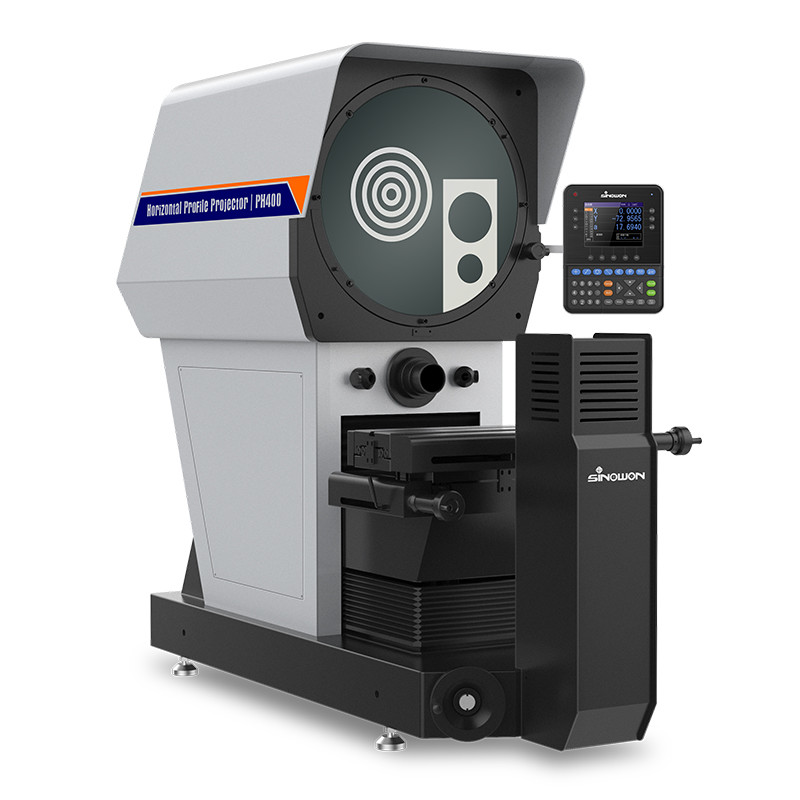

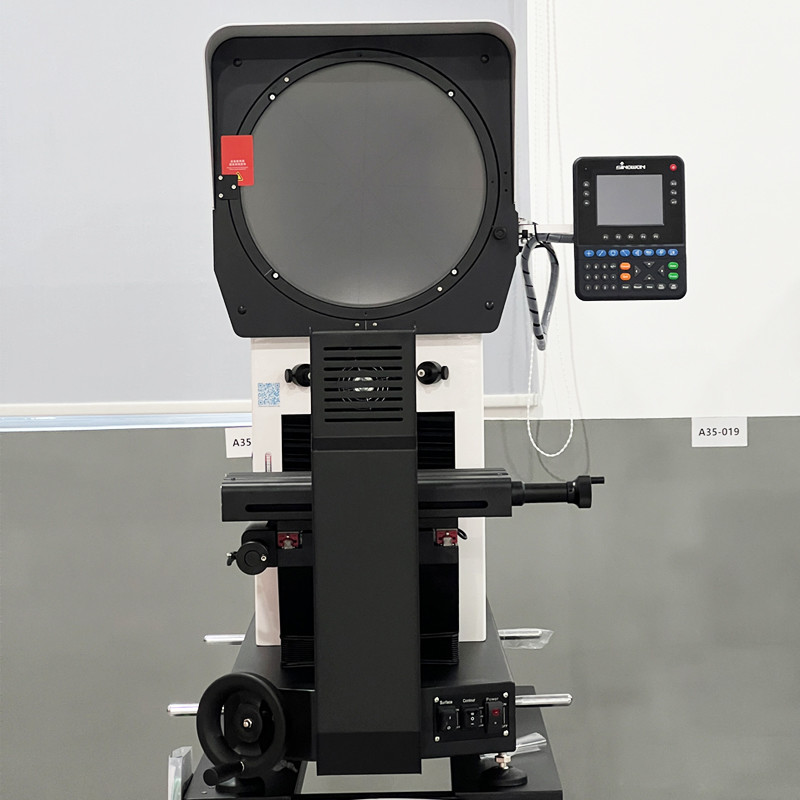

Ø400 मिमी डिजिटल क्षैतिज प्रोफाइल प्रोजेक्टर PH400-3015
विशेषताएं:
उत्पाद का उपयोगः
प्रोफाइल प्रोजेक्टर एक माप उपकरण है जिसका उपयोग माप या तुलना के लिए किया जाता है। इसमें एक प्रक्षेपण बॉक्स, मुख्य शरीर और कार्य तालिका होती है। इसका व्यापक रूप से यांत्रिक विनिर्माण उद्योग में उपयोग किया जाता है,उपकरणइलेक्ट्रॉनिक घड़ी और घड़ी उद्योग के कारखानों और खानों से संबंधित, मोल्ड, उपकरण, हल्के उद्योग और माप कक्ष और कार्यशालाएं।विभिन्न जटिल workpieces के समोच्च और सतह के आकार का भी पता लगा सकते हैं, जिसमें पैटर्न, स्टैम्प्ड पार्ट्स, कैम, थ्रेड, गियर, फोर्मिंग फाइल्स, थ्रेड नल, और विभिन्न काटने के उपकरण, उपकरण और भाग शामिल हैं।
विनिर्देशः
| वस्तु | Ø400 मिमी डिजिटल क्षैतिज प्रोफाइल प्रोजेक्टर |
| मोड | PH400-3015 |
कोड# | 512-400 |
| कार्य चरण का आकार | 455x126 मिमी |
| कार्य चरण यात्रा | 300x150 मिमी |
| ध्यान केंद्रित करना | 120 मिमी |
| सटीकता | ≤3+L/200 ((um) |
| संकल्प | 0.0005 मिमी |
| लोडिंग वजन | 15 किलो |
| स्क्रीन | व्यास:412 मिमी, माप सीमा ≥ Ø400 |
| रोटेशन कोण 0~360°;रिज़ॉल्यूशनः 1° या 0.01°, सटीकता 6° | |
| डिजिटल रीडिंग | DP400 बहुक्रिया रंगीन एलसीडी डिजिटल रीडिंग |
| प्रकाश व्यवस्था | समोच्च प्रकाश:3.2V/10W एलईडी |
| कार्य पर्यावरण | तापमान:20°C±5°C, आर्द्रता:40%-70% आरएच |
| विद्युत आपूर्ति | AC110V/60Hz; 220V/50Hz, 200W |
| आयाम (एल × डब्ल्यू × एच) | 1210*633*1455 मिमी |
| पैकेजिंग आयाम ((L×W×H) | 1630*780*1500 मिमी |
| सकल/शुद्ध भार | 350/300 किलोग्राम |
लेंसः
| आवर्धन | 5X ((Opt.) | 10X ((Std.) | 20X ((Opt.) | 50X ((Opt.) |
| दृश्य क्षेत्र | φ80 मिमी | Φ40 मिमी | Φ20 मिमी | Φ8 मिमी |
| कार्य दूरी | 65 मिमी | 80 मिमी | 67.7 मिमी | 51.4 मिमी |
रंगीन स्क्रीन मल्टीफंक्शन डिजिटल रीडआउट DP400
विशेषताएं:
Ø 5.6 रंगीन स्क्रीन और सील सिलिकॉन टच बटन,पूरी जानकारी के साथ,अनुकूल संचालन, लंबे समय तक उपयोग जीवन;
Ø 100 स्थायी छवि तत्वों को सहेजें, वर्तमान दिनांक सेट और सहेज सकते हैं;
Ø बहु-कार्यात्मक माप: बिंदु, रेखा, वृत्त,कोण, दूरी, आयत, पेंच धागा, दीर्घवृत्त, स्लॉट, गोल, पूर्व निर्धारित,निर्माण आदि।
Ø पूर्व या विपरीत दिशा गिनती कार्य,1/2 मूल्य, मध्य बिंदु, अनुमति कार्य, कॉल कार्य, REC ((रिकॉर्ड) कार्य,और चक्र माप;
Ø 3-अक्ष के लिए अनुभाग और रैखिक मुआवजा उपलब्ध है, जो माप की सटीकता को अत्यधिक सुनिश्चित करता है;
Ø फुट स्विच, प्रिंटर, ऑप्टिकल एज डिटेक्शन और अन्य कई सहायक माप उपकरण कनेक्ट कर सकते हैं;
ध्रुवीय और निर्देशांक प्रणाली के साथ, और मिलीमीटर और इंच प्रदर्शित कर सकते हैं, और आसानी से स्थानांतरित कर सकते हैं;
स्वतंत्र पासवर्ड अनुमति समारोह के साथ, गलत संचालन से डेटा विचलन की संभावना को रोकने के लिए, यह पासवर्ड अनुमति द्वारा मूल सेटिंग को भी बदल सकता है;
Ø कई भाषाओं का समर्थनःचीनी, अंग्रेजी और अन्य भाषाएं।
विनिर्देश:
| मॉडल | DP400 |
| कोड# | ५१०-३४० |
| भाषा | सरल चीनी, जटिल चीनी, पुर्तगाली, जर्मन और अंग्रेजी आदि। |
| एलसीडी स्क्रीन का आकार | 115 मिमी × 85 मिमी |
| एलसीडी स्क्रीन रिज़ॉल्यूशन | 640*480 |
| डिजिटल डिस्प्ले रेंज | 8अंकों ((दशमलव बिंदु के साथ) |
| प्रदर्शन अक्ष | 3 अक्ष (X,Y,Z/Q) |
| Z/Q डिस्प्ले मॉडल | लंबाई या कोण |
| कोण प्रदर्शन मॉडल | डिग्री, मिनट और दूसरी या डिग्री |
| रैखिक पैमाने का संकेत | TTL वर्ग तरंग या दो 90 ° चरण कोण अंतर के AC साइन तरंग, ड्राइव क्षमता 10MA से अधिक |
| रैखिक पैमाने पर संकल्प | 0.1um,0.2um,0.5um, 1um,2um,5um |
| बाउड दर | 4800,9600,14400,19200,38400,57600 |
| डेटा आउटपुट पोर्ट | RS232,DB-9 मूल इंटरफ़ेस |
| ऑपरेशन कीबोर्ड | सील सिलिकॉन टच-टाइप कीबोर्ड |
| विस्तार पोर्ट | पैर स्विच, प्रिंटर, ऑप्टिकल एज फाइंडर आदि |
| इनपुट पावर सप्लाई | AC90V-240V,15W |
| परिचालन पर्यावरण | कार्य तापमानः 0 °C-40 °C;भंडारण तापमानः-10 °C-60 °C; सापेक्ष आर्द्रताः<90% आरएच |
