ब्रिनेल कठोरता ऑप्टिकल माप प्रणाली ब्रिनस्कैन
परिचय:
● लगभग सभी वर्तमान ब्रिनेल कठोरता परीक्षक पारंपरिक यांत्रिक रीडिंग माइक्रोस्कोप के साथ इंडेंटेशन को मापते हैं। यह उच्च दृश्य रीडिंग सटीकता के लिए आवश्यक है।जो पर्यावरण कारकों से आसानी से प्रभावित हो सकते हैं. इसके अलावा, दृश्य-पढ़ने व्यास मैन्युअल रूप से रिकॉर्ड करना होगा. औसत मूल्य प्राप्त करने के लिए कम से कम दो बार मापा के बाद,ऑपरेटर को संबंधित ब्रिनेल कठोरता मूल्य की तलाश करने के लिए कठोरता तालिका में देखना होगा.

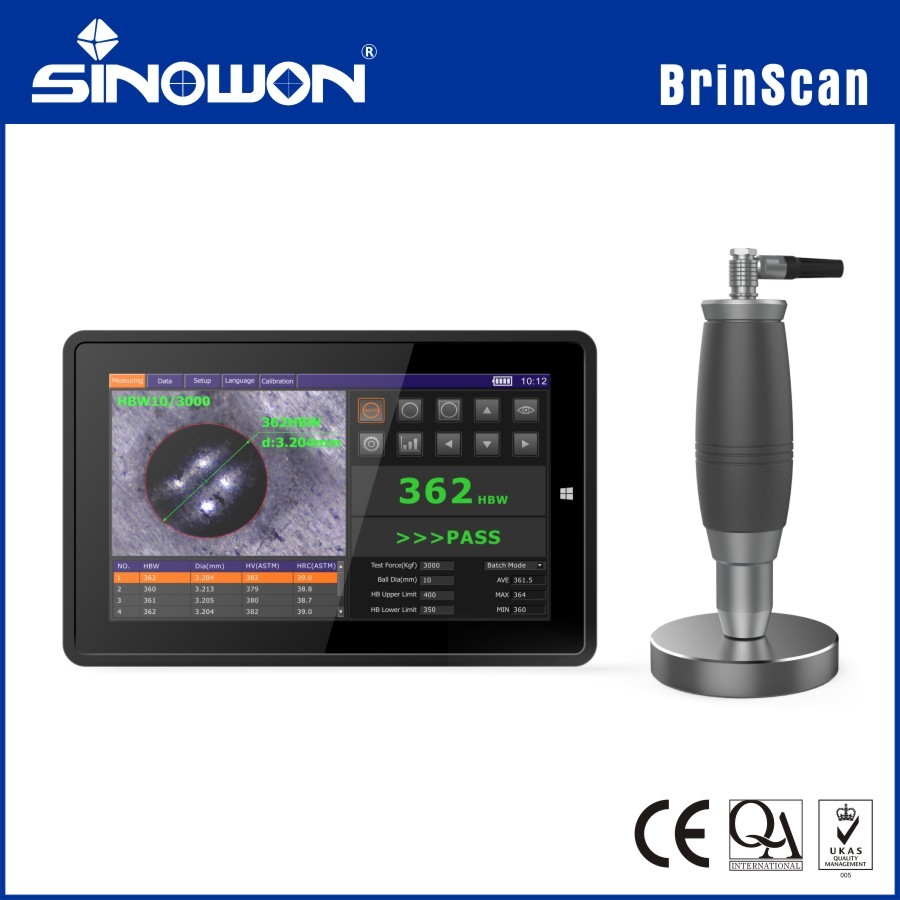

● BrinScan विंडोज ऑपरेटिंग सिस्टम के आधार पर विकसित ऑटो-ब्रिनेल ऑप्टिकल माप प्रणाली है। इसका उपयोग बाजार पर किसी भी प्रकार के ब्रिनेल कठोरता परीक्षक के साथ कनेक्ट करने में किया जा सकता है,स्वचालित रूप से Brinell कठोरता प्राप्त करता है और पारंपरिक यांत्रिक रीडिंग माइक्रोस्कोप की जगह लेगा.
● ब्रिनस्कैन उन्नत दृश्य प्रौद्योगिकी लागू करता है,पोर्टेबल डिजिटल माइक्रोस्कोप द्वारा इंद्रधनुष को शूट करना और ब्रिनेल कठोरता को मापने के लिए जटिल पृष्ठभूमि के तहत भी इंद्रधनुष की सटीक पहचान करना. ऑपरेटर की जरूरत नहीं है इंडेंटेशन के पूर्वानुमान किनारे, रिकॉर्ड इंडेंटेशन लंबाई, और कठोरता तालिका की जाँच.ऑटो-बचत और ऑटो-जनरेटिंग कठोरता माप चार्ट.
● मैकेनिकल रीडिंग माइक्रोस्कोप द्वारा एक माप पूरा करने के लिए एक पेशेवर ऑपरेटर को लगभग दो मिनट की आवश्यकता होती है, जिससे कम दक्षता होती है।और प्रसार त्रुटियों माप के दौरान पैदा हो जाएगा जबकि BrinScan के संचालन के लिए कोई पेशेवर ऑपरेटर की जरूरत है, और ब्रिनेल कठोरता एक सेकंड के भीतर ठीक से बाहर आ जाएगा।
आवेदनः
ब्रिनस्कैन का प्रयोग प्रयोगशाला में किया जा सकता है और इसका उपयोग साइट पर विंडोज टैबलेट पीसी और लैपटॉप से कनेक्ट करने में भी किया जा सकता है।
विशेषताएं:
1सुव्यवस्थित डिजाइनः

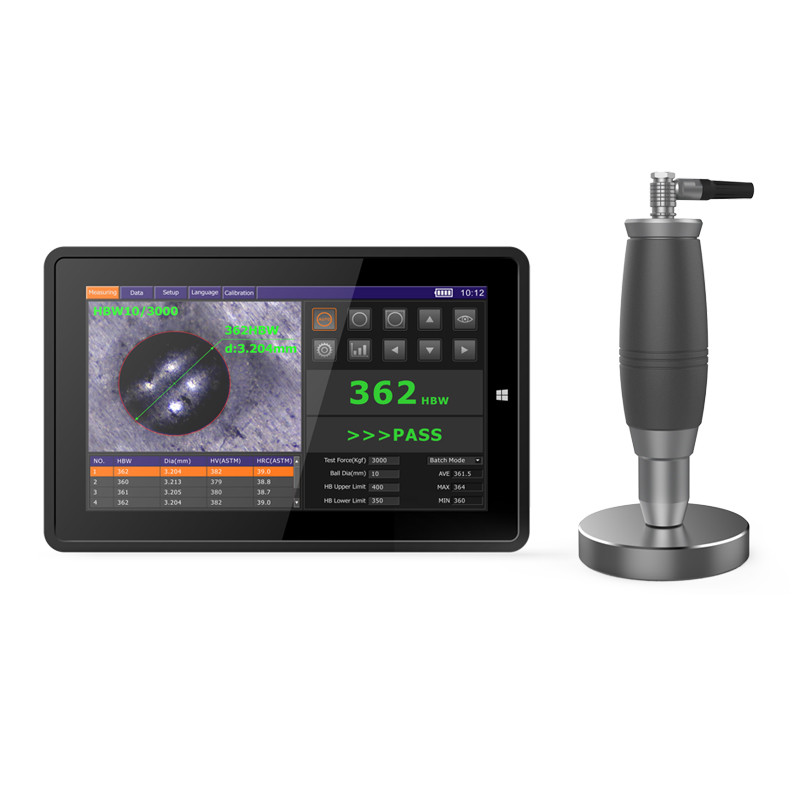

पोर्टेबल माइक्रोस्कोप स्टीमलाइन डिजाइन का उपयोग करता है। यह नाजुक दिखता है और हाथ को आरामदायक महसूस करता है।
2चुंबकीय जांच
माप माइक्रोस्कोप की संपर्क सतह पर रिंग चुंबक लगा दिया जाता है जिससे यह हाथों की सहायता के बिना चुंबकीय नमूना पर लंबवत रूप से अवशोषित हो जाता है।
3. एचडी छवि
माइक्रोस्कोप में एलईडी ठंडे प्रकाश स्रोत, उच्च परिभाषा ऑप्टिकल प्रणाली और सीएमओएस डिजिटल कैमरा लागू होते हैं। इंद्रियां स्पष्ट रूप से छवि में पुनः दिखाई दे सकती हैं।
4. स्वतः पहचान

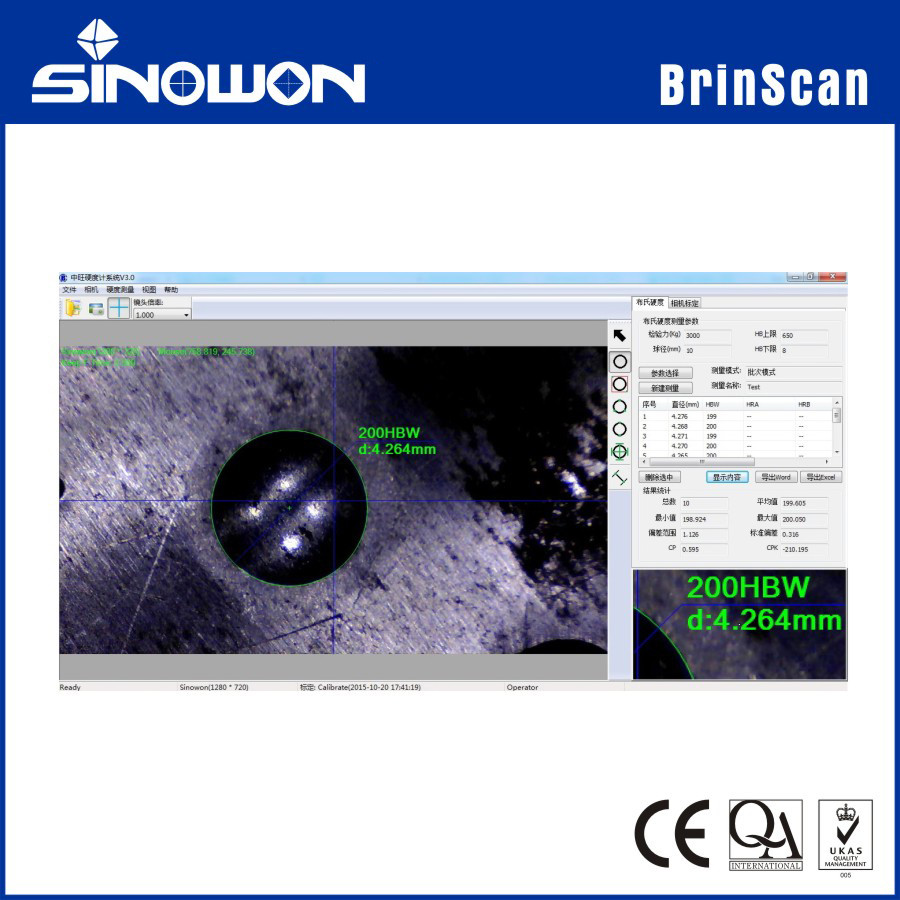

BrinScan स्वचालित रूप से इंडेंटेशन किनारे की पहचान कर सकता है, और इंडेंटेशन सर्कल को स्वचालित रूप से माप सकता है (एक सर्कल के लिए 200 से अधिक अंक) । यह व्यास की गणना करता है और स्वचालित रूप से Brinell कठोरता प्राप्त करता है।बड़े इंद्रधनुष के लिए, पूरे इंद्रधनुष को प्रदर्शित करने की आवश्यकता नहीं है, 1/2 से अधिक इंद्रधनुष इंटरफ़ेस पर दिखाई देते हैं।
5. एक कुंजी माप
BrinScan एक सरल और उदार इंटरफेस है, ऑपरेटर पेशेवर प्रशिक्षण के बिना उपयोग कर सकते हैं। कोई भी मैन्युअल चयन करने की जरूरत नहीं है, सिर्फ एक कुंजी ऑपरेशन,इनडेन्टेशन व्यास और कठोरता मूल्य बाहर आ जाएगा.
ब्रिनस्कैन दो-बिंदु, तीन-बिंदु और पूरे चयन जैसे बुनियादी चयन कार्य को भी सुरक्षित रखता है। मैनुअल माप में छवि आवर्धन का उपयोग किया जा सकता है, मैनुअल माप सटीकता में सुधार।
6. आसान कैलिब्रेशन
BrinScan प्रारंभिक कैलिब्रेशन कांच के पैमाने और Brinell मानक कठोरता ब्लॉक के साथ किया जा सकता है। एक पैमाने (K मूल्य) को कैलिब्रेट करने के बाद, इसे माप पैमाने को बदलने पर फिर से कैलिब्रेट करने की आवश्यकता नहीं है,हम सीधे नए पैमाने में माप सकते हैं।
7. रिपोर्ट आउटपुट

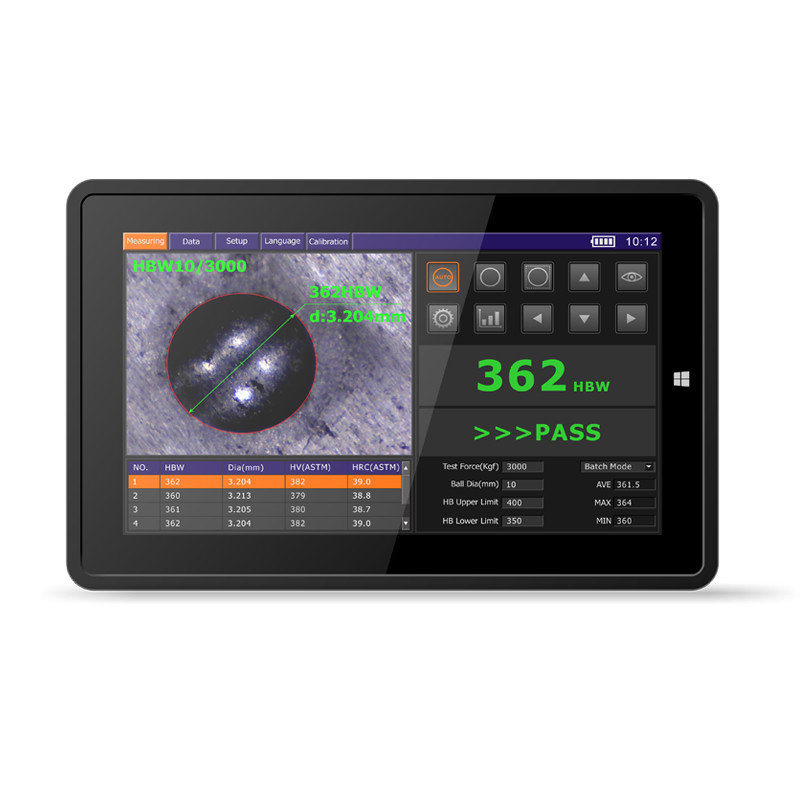

BrinScan में इंडेंटेशन व्यास, माप मूल्य, मैक्स, मिन, रूपांतरण मूल्य (HRA, HRB,HRC,HV,HS, तन्यता शक्ति, आदि) प्रदर्शित होता है। ऑटो बचत इंडेंटेशन छवि,और विभाग और ऑपरेटर उपयोगकर्ता परिभाषित किया जा सकता है. शब्द, एक्सेल मैन्युअल रिकॉर्ड के बिना स्वचालित रूप से उत्पन्न किया जा सकता है.
8. मजबूत संगतता
BrinScan का उपयोग किसी भी प्रकार के Brinell कठोरता परीक्षक के साथ किया जा सकता है, जो WIN7, WIN8, WIN10 के साथ संगत है।
तकनीकी विनिर्देश:
| वस्तु | ब्रिनेल कठोरता ऑप्टिकल माप प्रणाली |
| मोड | ब्रिनस्कैन |
| कैमरा दृश्य क्षेत्र | 3.3x2.2 मिमी |
| माप सीमा | ८६५०एचबीडब्ल्यू |
| इंडेंटेशन रिज़ॉल्यूशन | 0.1um |
| कठोरता संकल्प | 0.1एचबीडब्ल्यू |
| माप की सटीकता | ± 1% ((HBW10/3000) |
| संगत इंडेंटर | 10mm और 5mm स्टील की गेंद |
| इंडेंट की लंबाई | 1.2 ¢ 6 मिमी |
| ऑपरेटिंग सिस्टम | Win7, Win8, Win10, Win11 |
