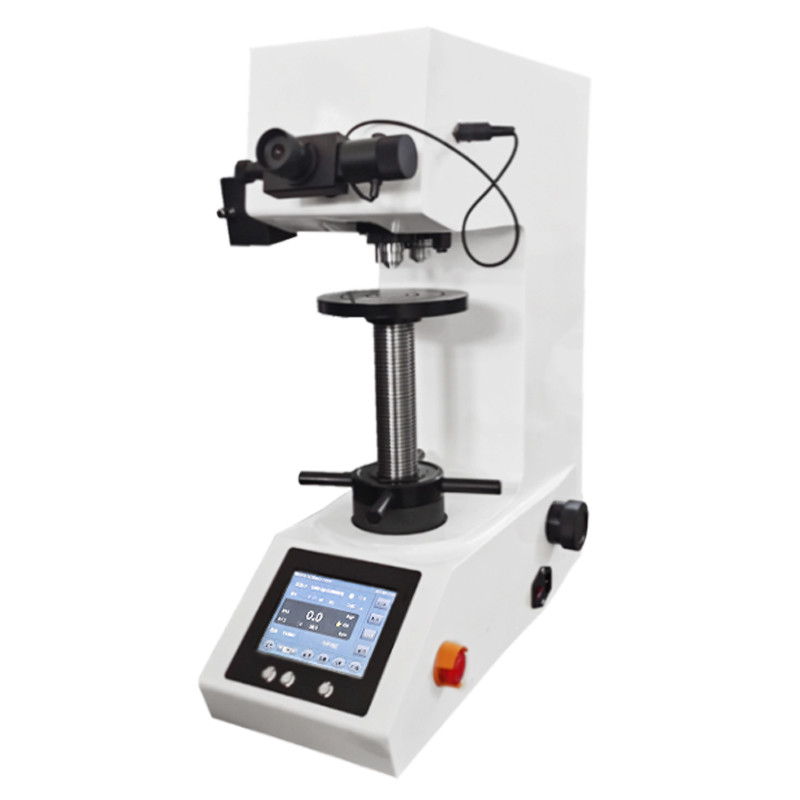

स्वचालित मैक्रोविकर्स कठोरता परीक्षक ऑटोविकि ZHV-WH0503
विकर्स पद्धति एक ऑप्टिकल माप प्रणाली पर आधारित है, यह हीरे के इंडेंटर का उपयोग करके हल्के भारों की एक सीमा को निर्दिष्ट करती है ताकि एक इंडेंटेशन बनाया जा सके जिसे मापा जाता है और कठोरता मूल्य में परिवर्तित किया जाता है।यह विभिन्न प्रकार की सामग्री पर परीक्षण के लिए बहुत उपयोगी है।, लेकिन परीक्षण नमूनों को छवियों के आकार को मापने में सक्षम करने के लिए पॉलिश किया जाना चाहिए। विकर्स पैमाने में परीक्षण के लिए एक वर्ग आधार पिरामिड के आकार के हीरे का उपयोग किया जाता है। आमतौर पर भार बहुत हल्का होता है,10 ग्राम से लेकर 1 किलोग्राम तक, हालांकि "मैक्रो" विकर्स भार 50 किलोग्राम या उससे अधिक तक हो सकता है।
मैंपरिचय:

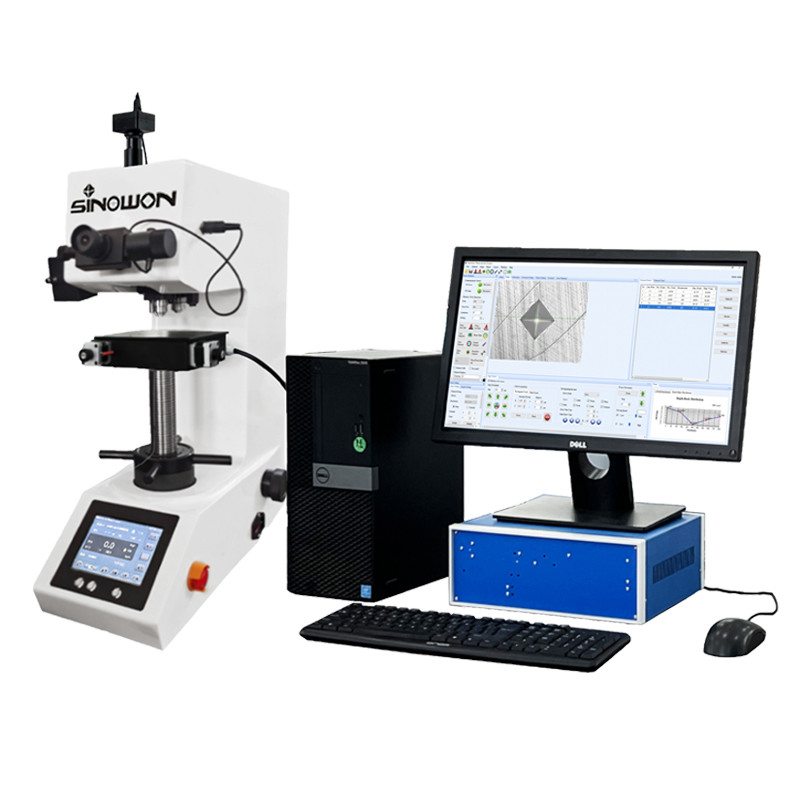

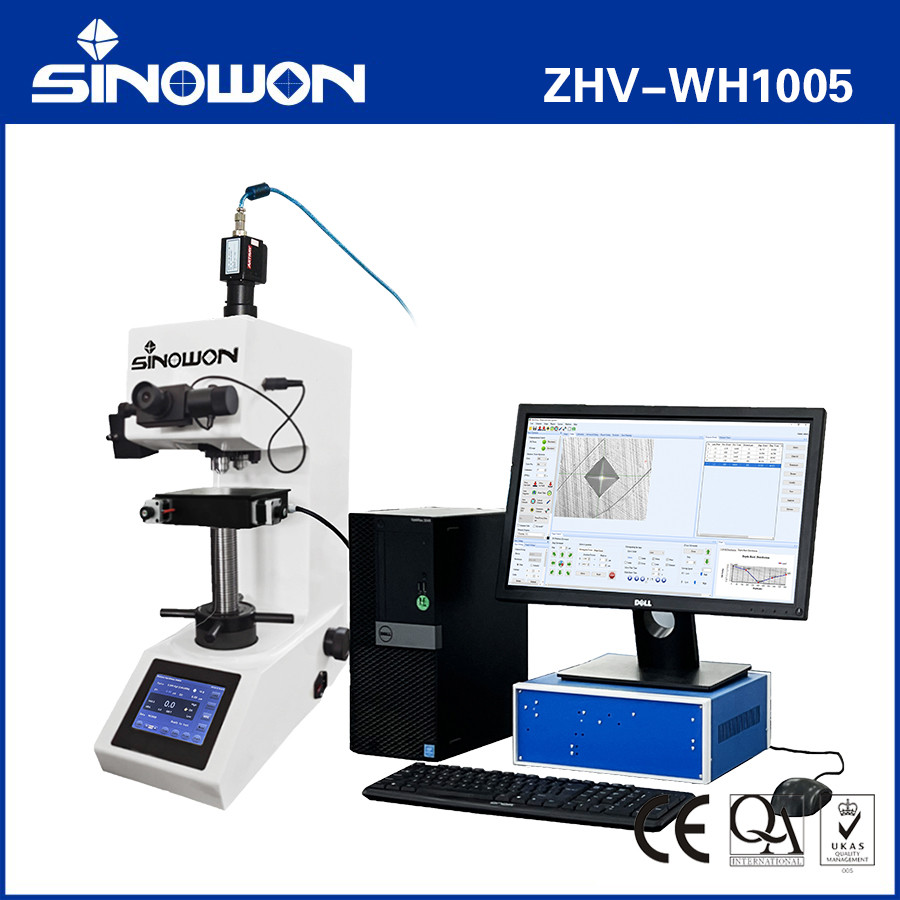

ऑटोविक्की ZHV-WH सीरीज़ एक स्वचालित मैक्रो-विक्कर्स कठोरता परीक्षण प्रणाली है जिसमें मशीन दृष्टि, मोटर चालित एक्स-वाई प्लेटफॉर्म और कंप्यूटर सॉफ्टवेयर प्रणाली है,यह धातुओं के विकर्स कठोरता पैमाने का परीक्षण करने के लिए लागू किया जाता हैचूंकि एक विकर्स परीक्षण में परीक्षण इंडेंटेशन बहुत छोटा है, इसलिए यह विभिन्न अनुप्रयोगों के लिए उपयोगी हैःबहुत पतली सामग्री जैसे पन्नी का परीक्षण करना या किसी भाग की सतह को मापना, छोटे भागों या छोटे क्षेत्रों, व्यक्तिगत मैक्रो संरचनाओं को मापने,या एक भाग को काटकर और कठोरता में परिवर्तन की प्रोफ़ाइल का वर्णन करने के लिए एक श्रृंखला के इंद्रेशन बनाकर मामले की कठोरता की गहराई को मापने के लिए.
उत्पाद की विशेषता:
विनिर्देश:
| वस्तु | स्वचालित मैक्रोविकर्स कठोरता परीक्षक | ||||
| मॉडल | ऑटोविकी ZHV-WH0503 | ऑटोविकी ZHV-WH1005 | ऑटोविकी ZHV-WH3010 | ऑटोविकी ZHV-WH5010 | |
| कोड# | 821-170-0503 | 821-170-1005 | 821-170-3010 | 821-170-5010 | |
| लोड बल | एन | 0.3; 0.5; 1.0; 2.0; 3.0; 5.0 | 4.9; 9.819.629.449.0; 98.0 | 1.0; 3.0; 5.0; 10.0; 20.0; 30.0 | 1.0; 5.0; 10.0; 20.0; 30.0; 50.0 |
| किलोग्राम | 2.94; 4.9; 9.819.629.449.0 | 0.5; 1.0; 2.0; 3.0; 5.0; 10.0 | 9.829.449.0; 98.0; 196; 294 | 9.849.0; 98.0; 196; 294; 490 | |
| उद्देश्य | 10×,40× | 10×,40× | 10×,40× | 10 × 20, × | |
| लोडिंग सिस्टम | स्वचालित | ||||
| मोटर चालित एक्स-वाई स्टेज | आकार L:255*W:205mm के साथ मिनी-स्टेप-मोटर | ||||
| एक्स-वाई स्टेज स्ट्रोक | 50x50 मिमी | ||||
| न्यूनतम कदम | 0.625um | ||||
| भाषा | अंग्रेज़ी | ||||
| लोड करने का समय | 1~60s समायोज्य | ||||
| टावर | स्वचालित-टावर | ||||
| उद्देश्य | 10 गुना, 40 गुना | ||||
| Z-अक्ष फोकसिंग सिस्टम | क्रॉस हैंडव्हील द्वारा मैनुअल फोकस | ||||
| न्यूनतम माप इकाई | 0.025 μm | ||||
| अधिकतम नमूना की ऊंचाई | 170 मिमी | ||||
| उपकरण गर्दन | 135 मिमी | ||||
| कार्यकारी मानक | GB/T 4340.2; आईएसओ 6507; एएसटीएम ई 92; जेआईएस Z2244 | ||||
| विद्युत आपूर्ति | 220 VAC, 50/60 Hz | ||||
| आयाम (एल × डब्ल्यू × एच) | (540*240*630) मिमी | ||||
| पैकिंग आयाम | (620*485*800) मिमी | ||||
| स्वचालित परीक्षण सॉफ्टवेयर | एटीएस-100 छवि विश्लेषण और माप सॉफ्टवेयर (डोंगल और सीडी) | ||||
| कैमरा प्रकार | 5 मेगापिक्सेल एचडी कैमरा | ||||
| कैमरा एडाप्टर ट्यूब | ZHV-WH1005-1X | ||||
| गति नियंत्रक | एक्स-वाई स्वचालित प्लेटफार्म नियंत्रण प्रणाली | ||||
| मॉनिटर | 21.5 एचडीएमआई मॉनिटर | ||||
| शुद्ध भार | 80 किलो | ||||
| सकल वजन | 105 किलो | ||||
विकर्स और नॉप माप सॉफ्टवेयर का परिचय
सॉफ्टवेयर लाभः
1यह पैनोरमिक स्कैनिंग का एहसास कर सकता है, कंप्यूटर पर उत्पाद के समग्र ग्राफिक्स को स्कैन कर सकता है, किसी भी स्थिति का चयन कर सकता है, और उत्पाद स्वचालित रूप से आवश्यक स्थिति में चलेगा।
2. यह पथ नियोजन के 17 तरीकों का समर्थन कर सकता है, किसी भी संख्या को सेट कर सकता है, जैसे कि 30 बिंदु निर्देशांक, प्रारंभ पर क्लिक करें, और मशीन मैन्युअल संचालन के बिना स्वचालित रूप से 30 बिंदु माप को पूरा करेगी,स्वतः लोड, स्वचालित फोकस और स्वचालित माप।
3वैकल्पिक Z-अक्ष मोटर और ऑटो-फोकस प्रणाली से लैस, मैन्युअल रूप से फोकल दूरी खोजने की कोई आवश्यकता नहीं है, और मशीन स्वचालित रूप से फोकस करती है।मैनुअल माप त्रुटियों से बचने के लिए सभी चरणों को सॉफ्टवेयर द्वारा पूरा किया जाता है.
मूल कार्य:
● इंडेंटेशन इमेज की स्वचालित पहचान क्षमता अग्रणी है, और पता लगाने की दक्षता, स्थिरता और पता लगाने के परिणामों की सटीकता उच्च है।
● दो प्रकार के कैलिब्रेशनः ऑप्टिकल कैलिब्रेशन, (मैनुअल / स्वचालित) कठोरता ब्लॉक कैलिब्रेशन। कठोरता ब्लॉक कई औसत का समर्थन करता है,मनमाने ढंग से कई मानक ब्लॉक और खंडित कैलिब्रेशन और पसंदीदा माप.
● स्वचालित माप के अलावा, तीन मैनुअल माप विकल्प हैंः चार पक्षीय माप,विकर्ण माप और चार बिंदु माप (चार शिखर चयन का क्रम मनमाना हो सकता है).
● तीन प्रकार के इंद्रधनुष चिह्न समर्थित हैंः "सर्कुलर", "रेड क्रॉस" और "रेक्टांगल"।
● मैन्युअल माप के दौरान, इसमें आवर्धक कांच का कार्य होता है, जो इंडेंटेशन वर्टेक्स की स्थिति खोजने के लिए सुविधाजनक है;
● अद्वितीय कीबोर्ड शॉर्टकट फ़ंक्शन माप ऑपरेशन को अधिक कुशल बनाने के लिए चयनित शिखर को जल्दी से स्थानांतरित कर सकता है।
● पिक्सेल दूरी और इंडेंटेशन विकर्ण की भौतिक दूरी प्रदान करें, और वास्तविक समय में वर्तमान भार के तहत एचवी / एचके मूल्य की गणना करें।
● टर्रेट का स्वचालित स्विचिंग (लैंस और इंडेंटर का स्विचिंग)
● 5 मिलियन डिजिटल कैमरे, जो कम्प्यूटर पर वीडियो प्रदर्शित करते हैं। यह छवियों को कैप्चर और स्टोर कर सकता है।
● वास्तविक समय में वर्तमान कठोरता परीक्षक की स्थिति प्रदर्शित और अद्यतन करेंः वर्तमान इंडेंटर / उद्देश्य लेंस, भार धारण समय, लोडिंग बल, आदि।
● दो बिंदुओं के बीच की दूरी को मैन्युअल रूप से मापा जा सकता है; दूरी के कई समूहों को एक ही समय में वीडियो या छवि पर भी प्रदर्शित किया जा सकता है।
● अलग-अलग रिज़ॉल्यूशन, अलग-अलग लेंस और अलग-अलग लोड के मामले में, सॉफ्टवेयर स्वचालित रूप से सर्वोत्तम कैलिब्रेशन गुणांक का चयन करेगा।
● सभी परीक्षण बिंदुओं की जानकारी को अलग से या ग्राहक की आवश्यकताओं के अनुसार पहचाना और चिह्नित किया जा सकता है।परीक्षण बिंदु की पहचान की जानकारी आसान क्वेरी के लिए परीक्षण मूल्य अनुक्रम तालिका और इंडेंटेशन आरेख में प्रदर्शित किया जाएगायह कार्य बाद के विश्लेषण और प्रसंस्करण के लिए बहुत महत्वपूर्ण है।
● प्राप्त करने के लिए GB, DIN, ISO, ASTM और अन्य कठोरता रूपांतरण मानकों का संदर्भ लेंः विकर्स HV, नॉप HK; रॉकवेलः HRC, HRA, HRB, HRD, HRE, HRF, HRG, HRK; सतह रॉकवेलः HR15N, HR30N, HR45N, HR15T,एचआर३०टी, एचआर४५टी; ब्रिनेल एचबीएस और ब्रिनेल एचबीडब्ल्यू जैसे कठोरता मानों के बीच पारस्परिक रूपांतरण प्राप्त करें।
● कठोर परत पथ अनुक्रम को मापते समय, कई लचीले आरंभिकरण सेटिंग मोड हैं, जो स्वचालित रूप से पिछले पथ अनुक्रम को सहेजते हैं और आयात करते हैं;माप पथ भी पुनः लोड करने के लिए वांछित के रूप में सहेजा जा सकता है.
● पथ अनुक्रम माप परिणाम स्वचालित रूप से संबंधित कठोर परत गहराई मूल्य और कठोरता परिवर्तन वक्र उत्पन्न करते हैं।
● माप डेटा के लिए कई विश्लेषण मोड का चयन किया जा सकता है; सभी परिणाम ग्राफिक रिपोर्ट में सेट किए जा सकते हैं।
● रिपोर्ट सामग्री और प्रारूप को लचीलापन से सेट किया जा सकता है, और WORD और EXCEL दस्तावेज़ स्वचालित रूप से उत्पन्न किए जा सकते हैं।
● पासवर्ड और प्रबंधन प्राधिकरण सेट किया जा सकता हैः साधारण ऑपरेटर केवल सेट सेटिंग्स के अनुसार कठोरता को माप सकते हैं।
● अंतर्निहित मानक कठोरता मूल्य रूपांतरण उपकरण स्वचालित रूप से तालिका के अनुसार मापी गई कठोरता मूल्य को परिवर्तित कर सकता है और इसे परिणाम तालिका में सूचीबद्ध कर सकता है।
उन्नत फ़ंक्शनः
● स्वचालित फोकस कार्यइनडेंटेशन का ऑटोमैटिक फोकसिंग महसूस किया जा सकता है, और सिंगल इनडेंटेशन का फोकसिंग समय 2-5 सेकंड है।ZHV-VH1010 मोटर Z-अक्ष और ऑटो फोकस सिस्टम से लैस होना चाहिए)
● मार्ग नियोजन कार्यदूरी माप फ़ंक्शन के विस्तार के रूप में, मापने के लिए पथ के 17 मोड की सटीक योजना माउस के साथ छवि पर क्लिक करके पूरी की जाती है।
1)मुक्त बिंदु चयन: मापा जाने वाला पथ बनने के लिए छवि की किसी भी स्थिति पर क्लिक करें.
2)मनमाना दिशा: किसी भी दिशा में किसी भी प्रारंभिक बिंदु और सीधी रेखा खंड का चयन करें।
3)सीमा सामान्य: स्वचालित रूप से सामान्य रेखा खंड उत्पन्न करने के लिए किनारे के पास क्लिक करें.
4)दो अंक सामान्यःकेंद्र सामान्य रेखा खंड उत्पन्न करने के लिए किनारे के दोनों सिरों का चयन करें.
5)कोण द्विभाजक: तीन बिंदुओं कोण bisector खंडों उत्पन्न करने के लिए कोण का निर्माण।
6)परिपत्र मार्ग: दो-बिंदु केंद्र / त्रिज्या, समय में एक पथ उत्पन्न करना।
7)किनारे का आकृति: स्वचालित रूप से किनारे के साथ एक पथ उत्पन्न करने के लिए किनारे के पास क्लिक करें.
8)किनारे समान दूरी परःबराबर दूरी वाले रेखा खंड उत्पन्न करने के लिए किनारे के साथ दूरी क्लिक करें.
9)दांतों की तरंग: अवधि, दांत की ऊंचाई और दांत समरूपता को मात्रात्मक रूप से निर्धारित किया जा सकता है।
10)दो बिंदु का केंद्र: मापा जाने वाला पथ के रूप में मध्य बिंदु उत्पन्न करने के लिए छवि पर दो बिंदुओं का चयन करें।
11)पंक्तिःकिसी भी प्रारंभिक बिंदु, किसी भी दिशा में सीधे रेखा खंड, और बीच में चर दूरी क्लिक करें।
12)मल्टीलाइनःबहु-रेखा मार्ग बिंदु।
13)ज़िगज़ैग:ज़िगज़ैग मल्टीलाइन।
14)अंतर्निहित करना:दो बिंदुओं के बीच पथ बिंदुओं की एक निश्चित संख्या/दूरी डालें।
15)मैट्रिक्स:आयताकार सरणी का पथ बिंदु।
16)पहिया:पहिया पथ बिंदु।
17)अंगूठी:परिपत्र पथ बिंदु।
● प्रदान करेंइंडेंटर / लेंस ऑफसेट कैलिब्रेशन फ़ंक्शनकठोरता परीक्षण के परिणामों की सटीकता में सुधार करने के लिए इंडेंटर और लेंस के बीच यांत्रिक विचलन को समाप्त करने और प्रणाली की समग्र त्रुटि को सही करने के लिए।
● एज स्कैनिंग फ़ंक्शनXY स्वचालित प्लेटफार्म के आंदोलन के माध्यम से, निर्दिष्ट वस्तु के किनारे को स्कैन किया जा सकता है और वस्तु किनारे के समोच्च को खींचा जा सकता है।
● पैनोरमिक स्प्लिशिंग फ़ंक्शन।"पैनोरमिक स्कैनिंग" फ़ंक्शन के माध्यम से, आप निर्दिष्ट सीमा के भीतर एक पैनोरमा प्राप्त कर सकते हैं और मानचित्र पर किसी भी पथ की योजना बना सकते हैं।
● क्षेत्रीय मोड और निरंतर परीक्षणकार्य।एक ही दृश्य क्षेत्र में मौजूद हो सकने वाले कई इंद्रियों के लिए, क्षेत्र मोड का चयन किया जा सकता है और प्रत्येक माप के दौरान केवल निर्धारित सीमा के भीतर इंद्रियों पर विचार किया जाता है।जब निरंतर परीक्षण के दौरान क्षेत्र मोड चालू है, एक ही दृश्य क्षेत्र में कई इंद्रियों के कारण परीक्षण में रुकावट से बचा जा सकता है। सतह सुधार समारोह।
● सतह सुधार कार्य।यह एएसटीएम ई 384 मानक की तालिका I और तालिका II के अनुरूप है, और घुमावदार भागों जैसे कि गेंदों और छड़ों के लिए परीक्षण और सुधार आवश्यकताओं को प्रदान करता है।
● कोण सुधार कार्यमंच और कैमरे के बीच कोण विचलन को कोण के स्वतः सुधार के माध्यम से समाप्त किया जा सकता है, और मंच की स्थिति सटीकता में सुधार किया जा सकता है।
● फ्रैक्चर कठोरता फंक्शन।दरार दरार दरार दरार दरार के आंकड़ों को मापने के लिए फ्रैक्चर कठोरता के कार्य की जांच की जा सकती है।
● मल्टी नमूना पैनोरमिक स्प्लेसिंग फ़ंक्शन।एक ही समय में कई नमूनों के लिए पैनोरमिक स्प्लिसिंग की जा सकती है और फिर इन पैनोरमा पर पथ योजना बनाई जा सकती है। अंत में, निरंतर परीक्षण पूरा हो गया।
मोटर चालित एक्स-वाई प्लेटफार्म वीएमपी-505 का विनिर्देशः
● स्टेप-मोटर प्रणाली के साथ स्वचालित एक्सवाई प्लेटफॉर्म: एयरोस्पेस ग्रेड प्रसंस्करण प्रौद्योगिकी
● उच्च सीलिंग प्रदर्शन दीर्घकालिक वसूली सटीकता की स्थिरता सुनिश्चित करता है
● प्लेटफार्म का आकारः 255 मिमीx205 मिमी
● एक्सवाई दिशा में अधिकतम विस्थापनः 50X50mm आवश्यकताएं), न्यूनतम कदमः 0.625um
● प्रतिक्रिया सटीकताः एकतरफा पूर्ण सीमा ≤ 10um
● स्कैनिंग पूरे पाठ्यक्रम ≤ 20um
● वैकल्पिक बड़े मोटर चालित X-Y प्लेटफार्म VMP1111
● एक्स-वाई यात्रा का आकार:110x110 मिमी और प्लेटफार्म का आकारः 310mmx255mm
