स्वचालित माइक्रो एंड मैक्रो विकर और नोप कठोरता परीक्षक ऑटोवीकी ZVK-1050AF
उत्पाद अनुप्रयोग:
विकर्स पद्धति एक ऑप्टिकल माप प्रणाली पर आधारित है, यह हीरे के इंडेंटर का उपयोग करके हल्के भारों की एक सीमा को निर्दिष्ट करती है ताकि एक इंडेंटेशन बनाया जा सके जिसे मापा जाता है और कठोरता मूल्य में परिवर्तित किया जाता है।यह विभिन्न प्रकार की सामग्री पर परीक्षण के लिए बहुत उपयोगी है।, लेकिन परीक्षण के नमूनों को चमकाना चाहिए ताकि छापों के आकार को मापने में सक्षम हो सके। विकर्स पैमाने में परीक्षण के लिए एक वर्ग आधार पिरामिड के आकार का हीरा उपयोग किया जाता है।आम तौर पर MicroVickers भार बहुत हल्के होते हैं, 10 ग्राम से 1 किलोग्राम तक, मैक्रोविकर्स भार 50 किलोग्राम तक हो सकता है।
माइक्रो विकर्स कठोरता विधियों का प्रयोग धातुओं, सिरेमिक और कम्पोजिट - लगभग किसी भी प्रकार की सामग्री पर परीक्षण करने के लिए किया जाता है। चूंकि विकर्स परीक्षण में परीक्षण इंडेंटेशन बहुत छोटा होता है,यह विभिन्न अनुप्रयोगों के लिए उपयोगी है: बहुत पतली सामग्री जैसे पन्नी का परीक्षण करना या किसी भाग, छोटे भागों या छोटे क्षेत्रों की सतह को मापना, व्यक्तिगत सूक्ष्म संरचनाओं को मापना,या एक भाग को काटकर और कठोरता में परिवर्तन की प्रोफ़ाइल का वर्णन करने के लिए एक श्रृंखला के इंद्रेशन बनाकर मामले की कठोरता की गहराई को मापने के लिए.
मैंपरिचय:

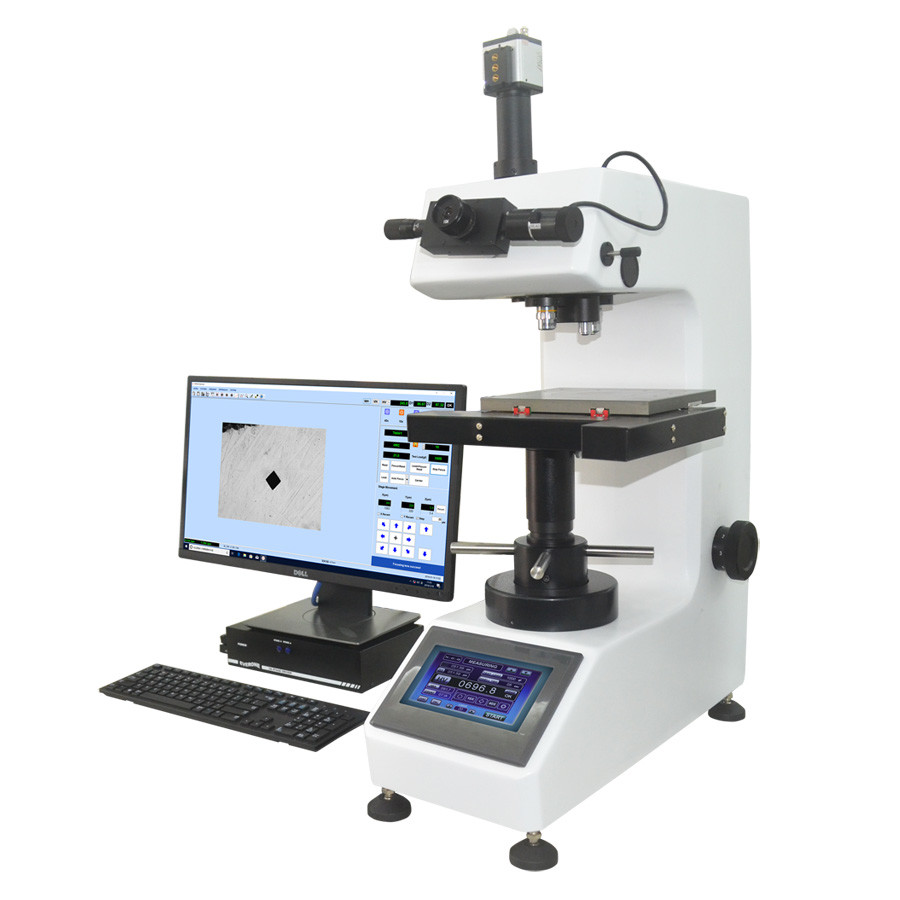

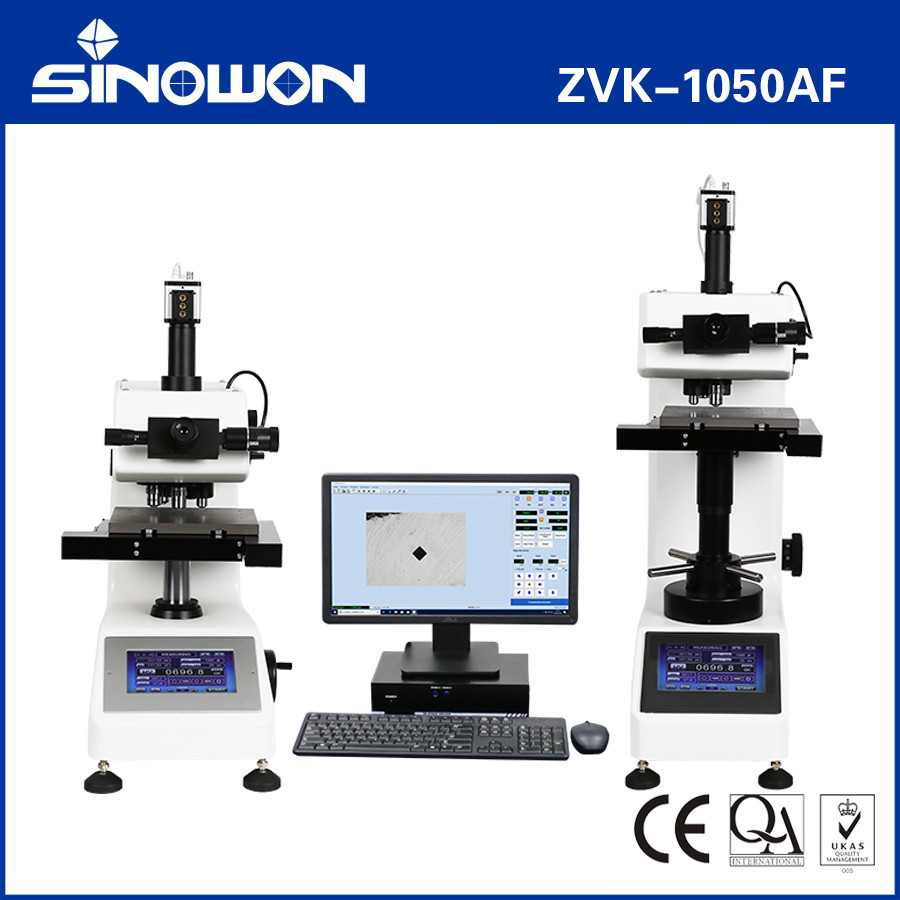

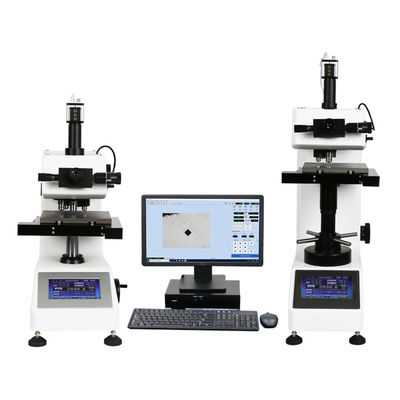

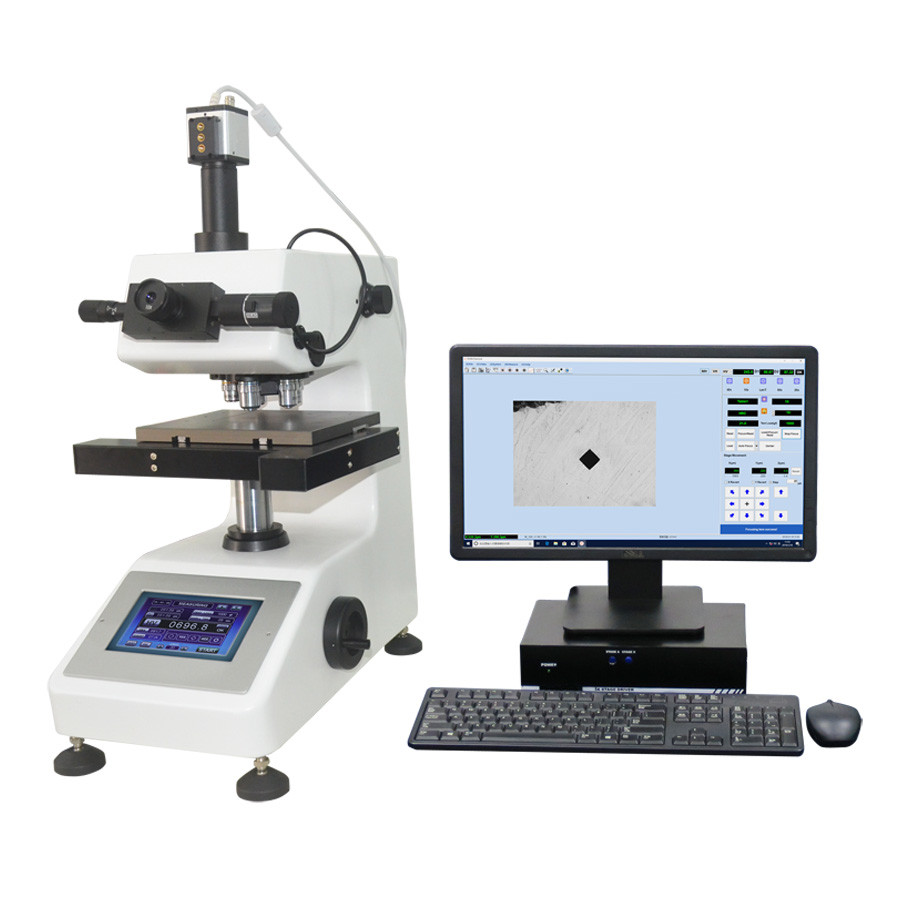

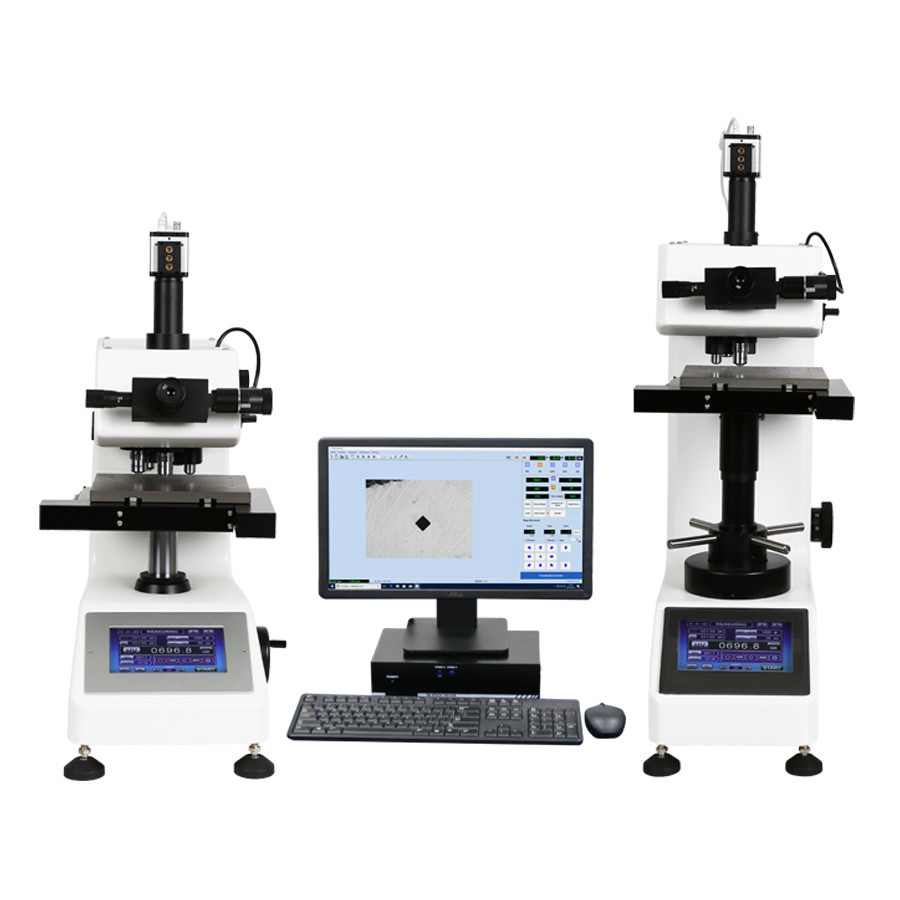

Sinowon AutoVicky ZHV-1050AF दो कठोरता परीक्षकों को नियंत्रित करने के लिए एक नियंत्रक और एक पीसी का उपयोग करता है, एक AutoVicky ZVK-1000F ऑटोमैटिक माइक्रो विकर्स और ऑटोफोकस-प्रणाली के साथ Knoop कठोरता परीक्षक है,दूसरा ऑटोविकि ZHV-50A ऑटोमैटिक मैक्रो विकर्स कठोरता परीक्षक दोनों दो-इकाई मोटर चालित X-Y ऑटो स्टेज के साथ लैस हैं, यह Vickers और Knoop के indentation के बारे में स्वतः माप है और यह स्वचालित रूप से मामले गहराई का माप कर सकते हैं, यह मानव संचालन त्रुटि को समाप्त करता है, काफी काम करने की दक्षता में सुधार,कठोरता परीक्षण माप को अधिक सटीक और सरल बनाता है।
उत्पाद की विशेषता:
● ऑटो-स्टेज, ऑटो-फोकस, ऑटो-माप और विकर्स कठोरता परीक्षण प्रणाली
● भार-शक्ति: सटीक मृत भार से भार-शक्ति प्रणाली को विश्वसनीय और सटीक रूप से सुनिश्चित किया जाता है।
● ऑप्टिकल-पथः 160 मिमी उच्च-रिज़ॉल्यूशन ऑप्टिकल माइक्रोस्कोपी पथ से छवि की इंडेशन तेज और उत्कृष्ट हो जाती है;
● ऑटो-टर्नेटः एचवी इंडेटर और 10x/20X/40x उद्देश्यों की स्विच स्थिति दोहराए जाने योग्य और सटीक है;
● ऑटो-स्टेजः यह बड़े यात्रा आकार 100x100 मिमी और भारी भार क्षमता के साथ सटीक कदम मोटर द्वारा संचालित है;
● ऑटो-फोकसः उच्च संकल्प ऑप्टिकल प्रणाली और ऑटो फोकस तकनीक लागू करें, 3 ए सॉफ्टवेयर ऑटो फोकस और ऑटो कठोरता मूल्यांकन का एहसास कर सकता है यदि इंडेशन आकार 8um से बड़ा है;यह MicroVickers और Knoop के बारे में ऑटोफोकस हैमैक्रो विकर्स के लिए मैनुअल फोकस।
● ऑटो-मापः स्वचालित कठोरता परीक्षण और माप सॉफ्टवेयर:3A कठोरता परीक्षक और डेटा संचार को नियंत्रित कर सकता है, जिसमें 10x, 20x, 40x का स्विच शामिल है,60x लक्ष्य और विकर्स इंडेंटर, ऑटो लोडिंग, स्टॉप और अनलोडिंग, सिंगल या मल्टीपल इंडेंटेशन, सेट स्टेप डिस्टेंस, मूवमेंट मोड, ऑटो रिकॉर्ड इंडेंटेशन डायलॉग लाइन और हार्डनेस वैल्यूस्वतः उत्पन्न CHD गहराई और कठोरता वक्र, त्रुटि आँकड़े, परीक्षण समय समूह आँकड़े, एक्सेल और वर्ड प्रारूप रिपोर्ट उत्पन्न।
विनिर्देश:
| वस्तु | स्वचालित माइक्रो एंड मैक्रो विकर और नोप कठोरता परीक्षक | |
| मॉडल | ऑटोविकी ZVK-1050AF | |
| कोड# | 822-340AF | |
| फोकस-मोड | माइक्रोवीकर/कनोप: ट्विन ऑटोफोकस/मैनुअल फोकस; | |
| लोड-सिस्टम | उच्च-सटीक वजन | |
| सूक्ष्म भार | बीवी | 10 / 25 / 50 / 100 / 200 / 300 / 500 / 1000 |
| mN | 98.07/ 245.2/ 490.3/ 980.7/ 1961/ 2942/ 4903/ 9807 | |
| मैक्रो लोड | किलोग्राम | 1 / 2 / 3 / 5 / 10 / 20 / 30/50 |
| एन | 9.807 / 19.614 / 29.421 / 49.035 / 98.07 / 196.14 / 294.21 / 490.35 | |
| लोड-मोड | स्वचालित लोडिंग, आवास और अनलोडिंग | |
| ठहरने का समय | 5 ~ 99 s समायोज्य हो सकता है | |
| बुर्ज प्रणाली | ऑटो-टर्नेट | |
दोहरी ऑप्टिकल | उच्च-रिज़ॉल्यूशन ऑप्टिकल माइक्रोस्कोपी पथ | |
| आवर्धन | ऑप्टिकल अवलोकन आवर्धनः 100 गुना (10 गुना लेंस और 10 गुना नेत्रगोलक) | |
ऑप्टिकल माप वृद्धिः 100x, 200x, 400x | ||
| डिजिटल अवलोकन आवर्धनः 350x | ||
| डिजिटल माप वृद्धिः 350x, 700x, 1400x | ||
| प्रकाश स्रोत | एलईडी समानांतर प्रकाशक | |
| डिजिटल इमेज सिस्टम | 0.5x सी-एडाप्टर और 1.3Mpixel CMOS कैमरा | |
| अधिकतम नमूना ऊंचाई | 90 मिमी | |
| अधिकतम नमूना गहराई | 110 मिमी | |
| कठोरता पैमाना | HV और HK के बीच स्विच करें | |
| ऑटो-स्टेज | प्रकार | मोटर चालित |
| आयाम | 200 × 180 मिमी | |
| एक्स-वाई यात्रा | 100 × 100 मिमी | |
| मोटर चालित | स्टेप मोटर | |
| संकल्प | 0.5um | |
| ड्राइविंग कंट्रोलर | विकीकंट्रोल2000 | |
| कठोरता परीक्षण सॉफ्टवेयर | 3A: ऑटो-स्टेज; ऑटो-फोकस; ऑटो माप | |
| एलसीडी मॉनिटर | 21.5 एलसीडी मॉनिटर | |
| कार्यकारी मानक | एएसटीएम ई-92, आईएसओ 6507, जीबी/टी4340 | |
| शुद्ध वजन | 150 किलो | |
| विद्युत आपूर्ति | AC 220V/50Hz या 110V/60Hz | |
स्वचालित माप सॉफ्टवेयर:
● सॉफ्टवेयर इंटरफेसः 3A
●मशीन नियंत्रण
3ए सॉफ्टवेयर माइक्रो कठोरता परीक्षक का नियंत्रण करने में सक्षम है, यह ड्राइव और सेटअप कर सकते हैं एक्स-वाई ऑटो-स्टेज की गति, और जेड-अक्ष ऑटो-फोकस मोटर,और यह ऑटोकैड टावर पर उद्देश्यों और विकर्स / नोप इंडेंटर के स्विच को नियंत्रित कर सकता है, यह लोडिंग/स्टॉप/अनलोडिंग को स्वचालित रूप से करता है।
● ऑटो माप
3एक सॉफ्टवेयर ऑटो-फोकस मोड में स्वचालित रूप से इंडेशन माप करने में सक्षम है, दृश्य गहराई 1 मिमी है, और फोकस-रिज़ॉल्यूशन 0.2um है, ऑटोफोकस की गति 5 सेकंड से कम है,और ऑटो फोकस और ऑटो माप चक्र 8 सेकंड के भीतर है.
● सीएचडी-माप
3एक सॉफ्टवेयर केस कठोरता गहराई के माप को प्रोग्रामली कर सकता है, यह स्वतः माप कर सकता है और CHD-रिपोर्ट बना सकता है,और एक गहराई-कठोरता वक्र भाग के नाइट्राइडिंग परत को मापने और कार्बोराइज्ड परत को मापने जैसे कार्यों को करने के लिए उत्पन्न होता है.
● मार्ग-योजना-कार्य
3A में मार्ग योजना का कार्य है, यह चयनित सीधी रेखाओं, ज़िगज़ैग रेखाओं, सर्कल, आर्क, यादृच्छिक बिंदुओं, मैट्रिक्स को सेट कर सकता है, और इसे विभिन्न परीक्षण नमूना आवश्यकताओं में सेट किया जा सकता है।
● डाटा प्रबंधन
परीक्षण डेटा को प्रिंट करने के लिए संग्रहीत किया जा सकता है, और परीक्षण रिपोर्ट में गणितीय सांख्यिकी और कठोर परत गहराई वक्र, साथ ही मुद्रित नमूना स्थलाकृति शामिल है।प्रत्यक्ष रूप से इनडेंटेशन और पृष्ठभूमि के सूक्ष्म संरचना को दर्शाता है.
● बहुभाषी
अंग्रेजी और चीनी अब उपलब्ध है, और अन्य भाषा जल्द ही आ रही है।
