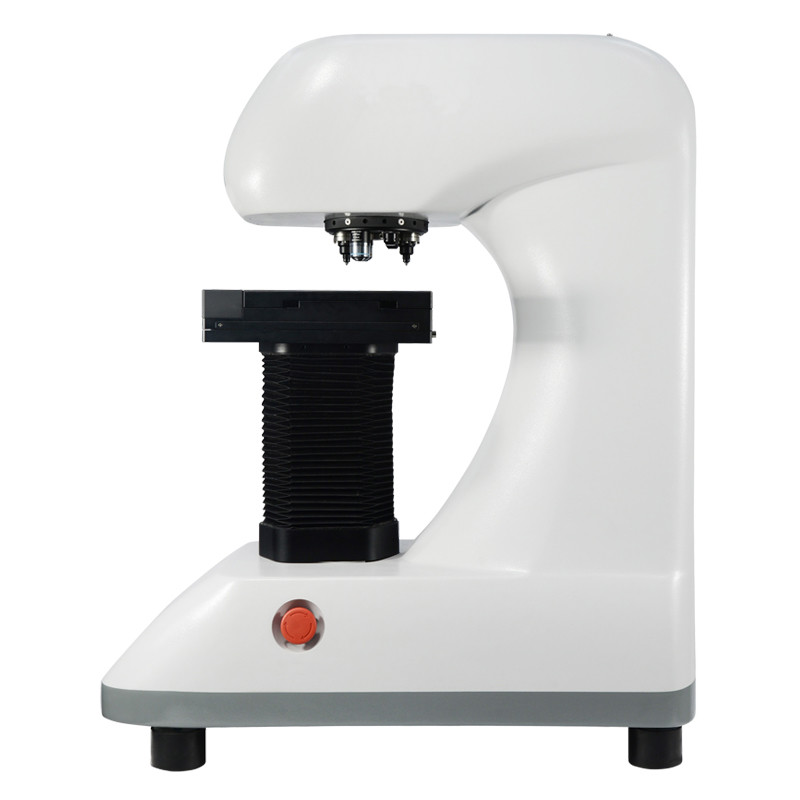

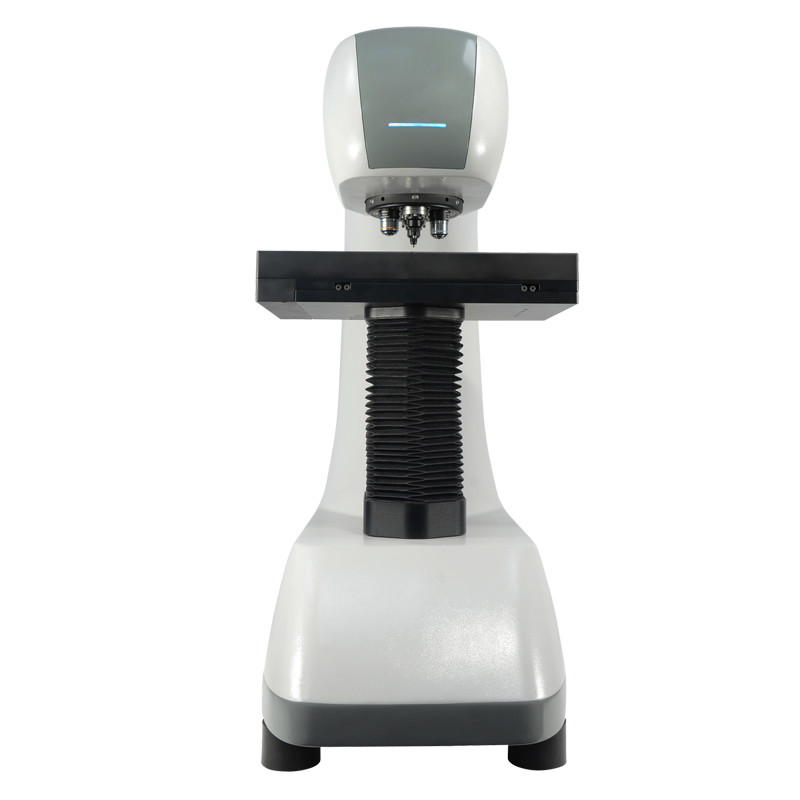

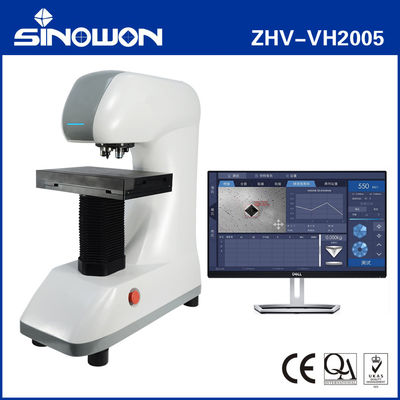

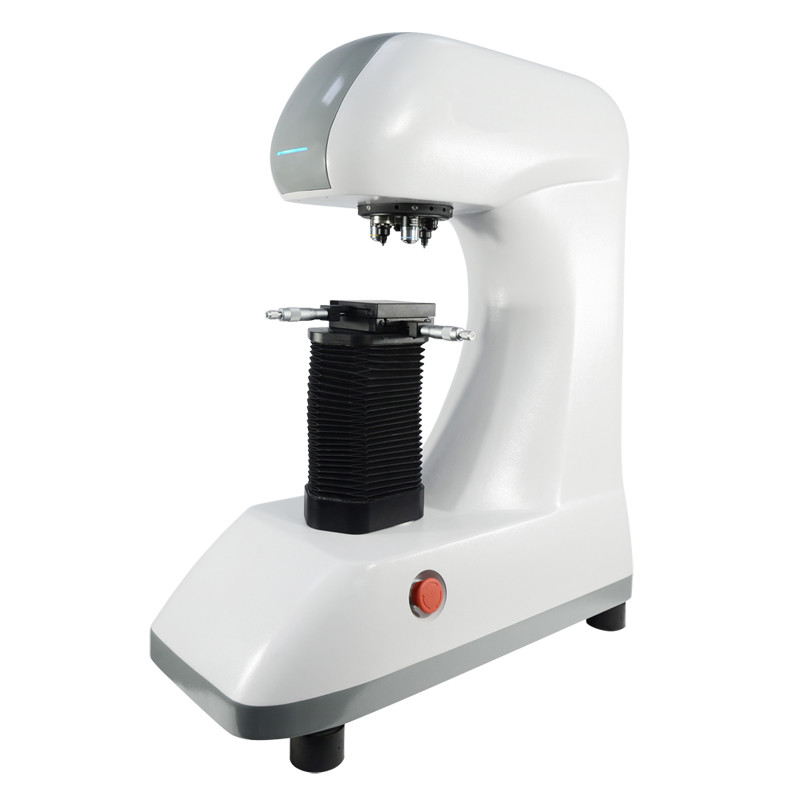

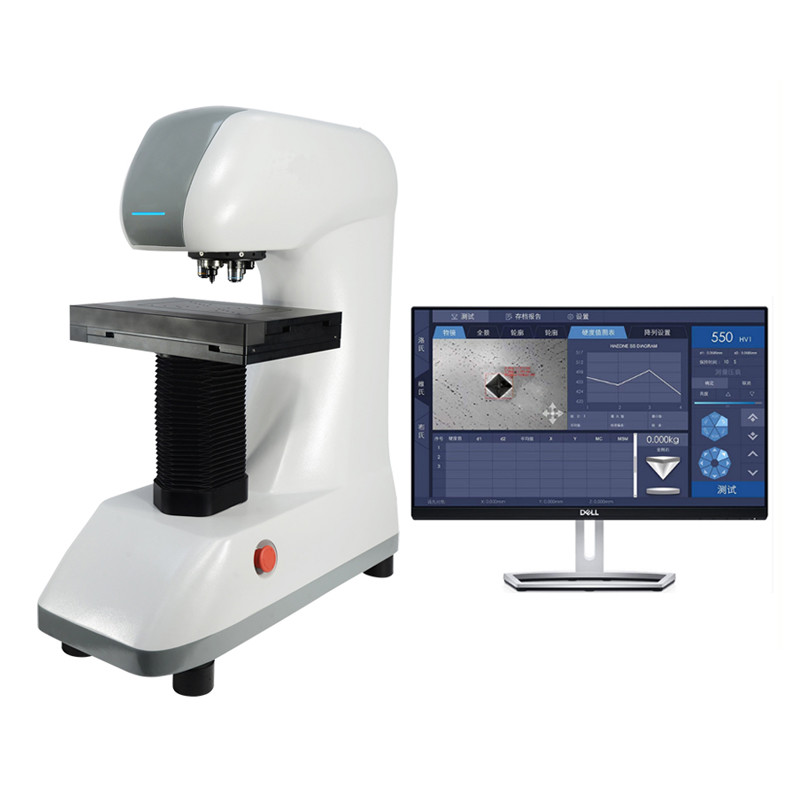

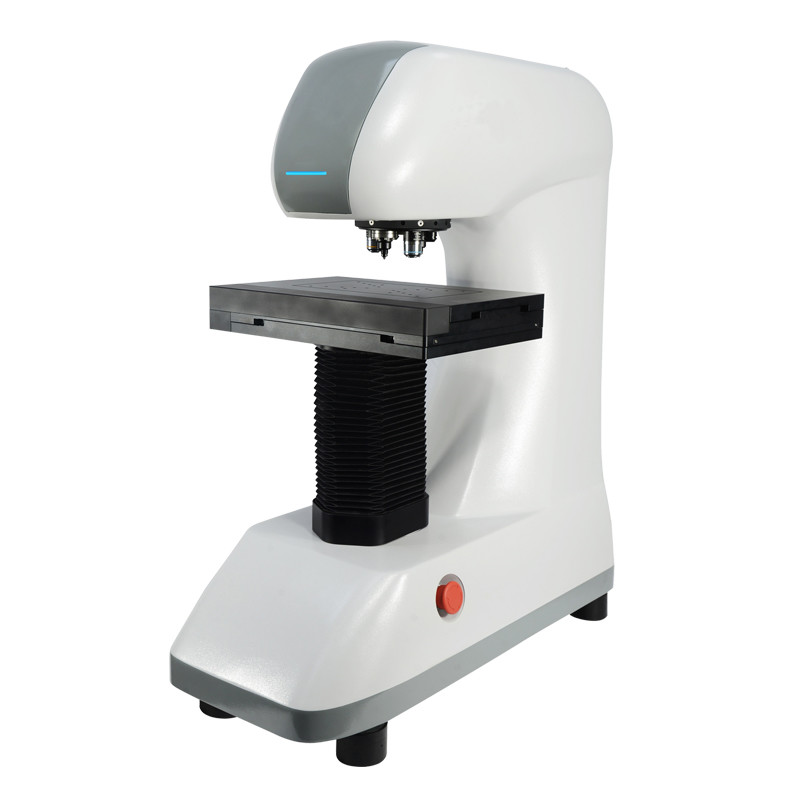

स्वचालित माइक्रोविकर्स कठोरता परीक्षक ऑटोविकी ZHV-VH2005
परिचय:
विकर्स विधि एक ऑप्टिकल माप प्रणाली पर आधारित है, यह इंडेंटेशन बनाने के लिए हीरे के इंडेंटर का उपयोग करके प्रकाश भार की एक श्रृंखला निर्दिष्ट करती है जिसे मापा जाता है और कठोरता मान में परिवर्तित किया जाता है। यह विभिन्न प्रकार की सामग्रियों पर परीक्षण के लिए बहुत उपयोगी है, लेकिन छापों के आकार को मापने में सक्षम बनाने के लिए परीक्षण नमूनों को पॉलिश किया जाना चाहिए। विकर्स स्केल में परीक्षण के लिए वर्गाकार आधार वाले पिरामिड आकार के हीरे का उपयोग किया जाता है। आमतौर पर भार बहुत हल्का होता है, 5gf से 2Kgf तक, हालांकि "मैक्रो" विकर्स भार 50 किलोग्राम या उससे अधिक तक हो सकता है।
माइक्रो विकर्स कठोरता विधियों का उपयोग धातुओं, चीनी मिट्टी और कंपोजिट - लगभग किसी भी प्रकार की सामग्री - पर परीक्षण करने के लिए किया जाता है। चूंकि विकर्स परीक्षण में परीक्षण इंडेंटेशन बहुत छोटा है, यह विभिन्न प्रकार के अनुप्रयोगों के लिए उपयोगी है: फ़ॉइल जैसी बहुत पतली सामग्री का परीक्षण करना या किसी भाग, छोटे भागों या छोटे क्षेत्रों की सतह को मापना, व्यक्तिगत सूक्ष्म संरचनाओं को मापना, या गहराई को मापना कठोरता में परिवर्तन की रूपरेखा का वर्णन करने के लिए एक हिस्से को विभाजित करके और इंडेंटेशन की एक श्रृंखला बनाकर मामले को सख्त करना।
संक्षिप्त परिचय:
ऑटोविक्की ZHV-VH2005 मशीन विजन, मोटर चालित XY प्लेटफॉर्म, वैकल्पिक ऑटो-फोकस सिस्टम और कंप्यूटर सॉफ्टवेयर सिस्टम ATS-300 के साथ एक स्वचालित माइक्रो-विकर्स कठोरता परीक्षण प्रणाली है, इसमें विकर्स के इंडेंटेशन के बारे में ऑटो-माप है, मानव ऑपरेशन त्रुटि को समाप्त करता है, बड़े पैमाने पर कार्य कुशलता में सुधार होता है, कठोरता परीक्षण माप को अधिक सटीक और सरल बनाता है।
विशेषताएँ:
विनिर्देश:
| माल | स्वचालित माइक्रोविकर्स कठोरता परीक्षक | |
| नमूना | ऑटोविक्की ZHV-VH2005 | |
| कोड# | 823-170-2005 | |
| लोड हो रहा है बल | एन | 0.098~19.60 |
| प्रेमिका | 5~2000 | |
| लोडिंग सिस्टम | स्वचालित | |
| मोटर चालित XY स्टेज | आकार L:180*W:140mm के साथ मिनी-स्टेप-मोटर | |
| XY स्टेज स्ट्रोक | 50x50 मिमी | |
| न्यूनतम कदम | 0.625um | |
| भाषा | अंग्रेज़ी | |
| लोडिंग समय | 1~60s समायोज्य | |
| बुर्ज | स्वचालित-बुर्ज | |
| उद्देश्य | 10×, 50× | |
| Z-अक्ष फ़ोकसिंग सिस्टम | वर्म गियर सिस्टम द्वारा मैनुअल-फोकस | |
| न्यूनतम माप इकाई | 0.025 μm | |
| अधिकतम. नमूने की ऊंचाई | 200 मिमी | |
| यंत्र गला | 170 मिमी | |
| कार्यकारी मानक | जीबी/टी 4340.2; आईएसओ 6507; एएसटीएम ई92; जेआईएस Z2244 | |
| बिजली की आपूर्ति | AC220V/50; 110V/60 हर्ट्ज | |
| आयाम (एल×डब्ल्यू×एच) | 525*323*773मिमी | |
| स्वचालित परीक्षण सॉफ्टवेयर | एटीएस-300 छवि विश्लेषण और मापन सॉफ्टवेयर (डोंगल और सीडी) | |
| कैमरा प्रकार | 8 मेगापिक्सेल एचडी कैमरा | |
| गति नियंत्रक | XY स्वचालित प्लेटफ़ॉर्म नियंत्रण प्रणाली | |
| निगरानी करना | 21.5” एचडीएमआई मॉनिटर | |
| शुद्ध वजन | 75 किग्रा | |
| कुल वजन | 120 किलो | |
विकर्स और नूप मापने वाले सॉफ्टवेयर का परिचय
सॉफ़्टवेयर लाभ:
● यह पैनोरमिक स्कैनिंग का एहसास कर सकता है, उत्पाद के समग्र ग्राफिक्स को कंप्यूटर पर स्कैन कर सकता है, किसी भी स्थिति का चयन कर सकता है, और उत्पाद स्वचालित रूप से आवश्यक स्थिति में चला जाएगा।
● यह पथ नियोजन के 17 तरीकों का समर्थन कर सकता है, कोई भी संख्या निर्धारित कर सकता है, जैसे 30-बिंदु निर्देशांक, स्टार्ट पर क्लिक करें, और मशीन मैन्युअल ऑपरेशन, स्वचालित लोडिंग, स्वचालित फोकसिंग और स्वचालित माप के बिना स्वचालित रूप से 30 बिंदु माप पूरा कर लेगी।
● वैकल्पिक Z-अक्ष मोटर और ऑटो-फोकस प्रणाली से सुसज्जित, फोकल लंबाई को मैन्युअल रूप से खोजने की कोई आवश्यकता नहीं है, और मशीन स्वचालित रूप से फोकस करती है। मैन्युअल माप त्रुटियों से बचने के लिए सभी चरण सॉफ़्टवेयर द्वारा पूरे किए जाते हैं।
बुनियादी उपयोग:
● इंडेंटेशन छवि की स्वचालित पहचान क्षमता अग्रणी है, और पहचान दक्षता, स्थिरता और पहचान परिणामों की सटीकता उच्च है।
● अंशांकन दो प्रकार के होते हैं: ऑप्टिकल अंशांकन, (मैनुअल/स्वचालित) कठोरता ब्लॉक अंशांकन। कठोरता ब्लॉक एकाधिक औसत, मनमाने ढंग से कई मानक ब्लॉक और खंडित अंशांकन और पसंदीदा माप का समर्थन करता है।
● स्वचालित माप के अलावा, तीन मैन्युअल माप विकल्प हैं: चार तरफ माप, विकर्ण माप और चार-बिंदु माप (चार शीर्ष चयन का क्रम मनमाना हो सकता है)।
● तीन प्रकार के इंडेंटेशन चिह्न समर्थित हैं: "आयत", "रेड क्रॉस" और "गोलाकार"।
● मैन्युअल माप के दौरान, इसमें आवर्धक ग्लास का कार्य होता है, जो इंडेंटेशन शीर्ष स्थिति को खोजने के लिए सुविधाजनक है;
● अद्वितीय कीबोर्ड शॉर्टकट फ़ंक्शन माप संचालन को अधिक कुशल बनाने के लिए चयनित शीर्ष को तुरंत स्थानांतरित कर सकता है।
● पिक्सेल दूरी और इंडेंटेशन विकर्ण की भौतिक दूरी प्रदान करें, और वास्तविक समय में वर्तमान लोड के तहत एचवी / एचके मान की गणना करें।

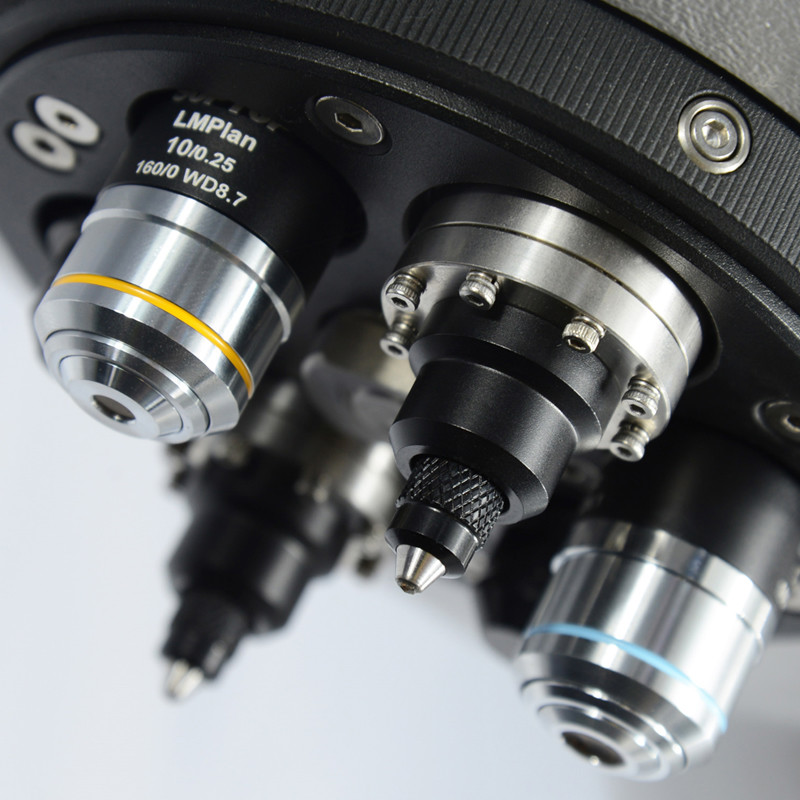

● बुर्ज का स्वचालित स्विचिंग (ऑब्जेक्टिव लेंस और इंडेंटर का स्विचिंग)।
● कंप्यूटर पर इंडेंटेशन वीडियो प्रदर्शित करने के लिए 5 मिलियन डिजिटल कैमरे। यह छवियों को कैप्चर और संग्रहीत कर सकता है।
● वर्तमान कठोरता परीक्षक की स्थिति को वास्तविक समय में प्रदर्शित और अपडेट करें: वर्तमान इंडेंटर / ऑब्जेक्टिव लेंस, लोड होल्डिंग समय, लोडिंग बल, आदि।
● दो बिंदुओं के बीच की दूरी को मैन्युअल रूप से मापा जा सकता है; दूरियों के अनेक समूहों को एक ही समय में वीडियो या छवि पर भी प्रदर्शित किया जा सकता है।
● अलग-अलग रिज़ॉल्यूशन, अलग-अलग ऑब्जेक्टिव लेंस और अलग-अलग लोड के मामले में, सॉफ़्टवेयर स्वचालित रूप से सर्वोत्तम अंशांकन गुणांक का चयन करेगा।
● सभी परीक्षण बिंदु जानकारी को अलग से या ग्राहक की आवश्यकताओं के अनुसार पहचाना और चिह्नित किया जा सकता है। आसान क्वेरी के लिए परीक्षण बिंदु पहचान जानकारी परीक्षण मूल्य अनुक्रम तालिका और इंडेंटेशन आरेख में प्रदर्शित की जाएगी। यह फ़ंक्शन बाद के विश्लेषण और प्रसंस्करण के लिए बहुत महत्वपूर्ण है।
● समझने के लिए जीबी, डीआईएन, आईएसओ, एएसटीएम और अन्य कठोरता रूपांतरण मानकों का संदर्भ लें: विकर्स एचवी, नूप एचके; रॉकवेल: एचआरसी, एचआरए, एचआरबी, एचआरडी, एचआरई, एचआरएफ, एचआरजी, एचआरके; सरफेस रॉकवेल: HR15N, HR30N, HR45N, HR15T, HR30T, HR45T; ब्रिनेल एचबीएस और ब्रिनेल एचबीडब्ल्यू जैसे कठोरता मूल्यों के बीच पारस्परिक रूपांतरण का एहसास करें।
● कठोर परत पथ अनुक्रम को मापते समय, कई लचीले आरंभीकरण सेटिंग मोड होते हैं, जो स्वचालित रूप से पिछले पथ अनुक्रम को सहेजते और आयात करते हैं; पुनः लोड करने के लिए माप पथ को इच्छानुसार भी सहेजा जा सकता है।
● पथ अनुक्रम माप परिणाम स्वचालित रूप से संबंधित कठोर परत गहराई मान और कठोरता परिवर्तन वक्र उत्पन्न करते हैं।
● माप डेटा के लिए एकाधिक विश्लेषण मोड का चयन किया जा सकता है; सभी परिणाम ग्राफिक रिपोर्ट में सेट किए जा सकते हैं।
● रिपोर्ट सामग्री और प्रारूप को लचीले ढंग से सेट किया जा सकता है, और वर्ड और एक्सेल दस्तावेज़ स्वचालित रूप से उत्पन्न किए जा सकते हैं।
● पासवर्ड और प्रबंधन प्राधिकरण सेट किया जा सकता है: सामान्य ऑपरेटर केवल निर्धारित सेटिंग्स के अनुसार कठोरता को माप सकते हैं।
● अंतर्निहित मानक कठोरता मान रूपांतरण उपकरण स्वचालित रूप से तालिका के अनुसार मापा कठोरता मान को परिवर्तित कर सकता है और इसे परिणाम तालिका में सूचीबद्ध कर सकता है।
उन्नत कार्य:
●स्वचालित फोकसिंग फ़ंक्शन।इंडेंटेशन का स्वचालित फ़ोकसिंग महसूस किया जा सकता है, और एकल इंडेंटेशन का फ़ोकसिंग समय 2-5 सेकंड है। (इस फ़ंक्शन को साकार करने के लिए, ZHV-VH2005 को मोटर Z-अक्ष और ऑटो-फोकस सिस्टम से सुसज्जित किया जाना चाहिए)
●मार्ग नियोजन कार्य.दूरी माप फ़ंक्शन के विस्तार के रूप में, मापे जाने वाले पथ के 17 मोड की सटीक योजना माउस से छवि पर क्लिक करके पूरी की जाती है।
1)निःशुल्क अंक चयन: मापा जाने वाला पथ बनने के लिए छवि की किसी भी स्थिति पर क्लिक करें।
2)मनमानी दिशा: किसी भी प्रारंभिक बिंदु और किसी भी दिशा में सीधी रेखा खंड का चयन करें।
3)किनारा सामान्य: स्वचालित रूप से सामान्य रेखा खंड उत्पन्न करने के लिए किनारे के पास क्लिक करें।
4)दो बिंदु सामान्य:केंद्र सामान्य रेखा खंड उत्पन्न करने के लिए किनारे के दोनों सिरों का चयन करें।
5)कोण द्विभाजक: कोण द्विभाजक खंड उत्पन्न करने के लिए तीन बिंदु कोण बनाते हैं।
6)वृत्ताकार मार्ग: दो-बिंदु केन्द्रीकरण/त्रिज्या, समय में एक पथ उत्पन्न करना।
7)किनारे का समोच्च: किनारे के साथ एक पथ स्वचालित रूप से उत्पन्न करने के लिए किनारे के पास क्लिक करें।
8)किनारा समदूरस्थ:समदूरस्थ रेखा खंड उत्पन्न करने के लिए किनारे की दूरी पर क्लिक करें।
9)सॉटूथ तरंगरूप: अवधि, दांत की ऊंचाई और दांत की समरूपता को मात्रात्मक रूप से निर्धारित किया जा सकता है।
10)दो बिंदु का केंद्र: मापे जाने वाले पथ के रूप में मध्यबिंदु उत्पन्न करने के लिए छवि पर दो बिंदुओं का चयन करें।
11)रेखा:किसी भी प्रारंभिक बिंदु, किसी भी दिशा में सीधी रेखा खंड और बीच में परिवर्तनशील दूरी पर क्लिक करें।
12)मल्टीलाइन:मल्टीलाइन वेप्वाइंट.
13)ज़िगज़ैग:ज़िगज़ैग मल्टीलाइन।
14)प्रक्षेप:दो बिंदुओं के बीच पथ बिंदुओं की एक निश्चित संख्या/दूरी डालें।
15)मैट्रिक्स:आयताकार सरणी के पथ बिंदु.
16)पहिया:पहिया पथ बिंदु.
17)अँगूठी:वृत्ताकार पथ बिंदु.
● प्रदान करेंइंडेंटर / लेंस ऑफसेट अंशांकन फ़ंक्शनइंडेंटर और लेंस के बीच यांत्रिक विचलन को खत्म करने और सिस्टम की समग्र त्रुटि को ठीक करने के लिए, ताकि कठोरता परीक्षण परिणामों की सटीकता में सुधार हो सके।
●एज स्कैनिंग फ़ंक्शन।XY स्वचालित प्लेटफ़ॉर्म की गति के माध्यम से, निर्दिष्ट ऑब्जेक्ट के किनारे को स्कैन किया जा सकता है और ऑब्जेक्ट किनारे का समोच्च खींचा जा सकता है।
●नयनाभिराम स्प्लिसिंग फ़ंक्शन।"पैनोरमिक स्कैनिंग" फ़ंक्शन के माध्यम से, आप एक निर्दिष्ट सीमा के भीतर एक पैनोरमा प्राप्त कर सकते हैं और मानचित्र पर कोई भी पथ योजना बना सकते हैं।
●क्षेत्रीय मोड और निरंतर परीक्षणसमारोह।एक ही दृश्य क्षेत्र में मौजूद कई इंडेंटेशन के लिए, क्षेत्र मोड का चयन किया जा सकता है, और प्रत्येक माप के दौरान केवल निर्धारित सीमा के भीतर के इंडेंटेशन पर विचार किया जाता है। जब निरंतर परीक्षण के दौरान क्षेत्र मोड चालू किया जाता है, तो दृश्य के एक ही क्षेत्र में एकाधिक इंडेंटेशन के कारण होने वाले परीक्षण व्यवधान से बचा जा सकता है। भूतल सुधार कार्य।
●भूतल सुधार कार्य।यह एएसटीएम ई384 मानक की तालिका I और तालिका II का अनुपालन करता है, और गेंदों और छड़ों जैसे घुमावदार भागों के लिए परीक्षण और सुधार आवश्यकताएं प्रदान करता है।
●कोण सुधार फ़ंक्शन.प्लेटफ़ॉर्म और कैमरे के बीच कोण विचलन को कोण के स्वचालित सुधार के माध्यम से समाप्त किया जा सकता है, और प्लेटफ़ॉर्म की स्थिति सटीकता में सुधार किया जा सकता है।
●फ्रैक्चर क्रूरता समारोह।इंडेंटेशन फ्रैक्चर क्रूरता डेटा को मापने के लिए फ्रैक्चर क्रूरता के कार्य की जांच की जा सकती है।
●मल्टी सैंपल पैनोरमिक स्प्लिसिंग फ़ंक्शन।एक ही समय में कई नमूनों के लिए पैनोरमिक स्प्लिसिंग की जा सकती है, और फिर इन पैनोरमा पर पथ योजना बनाई जा सकती है। अंततः सतत् परीक्षण पूरा हुआ।
मोटर चालित XY प्लेटफ़ॉर्म VMP-1212 की विशिष्टता:
● स्टेप-मोटर सिस्टम के साथ स्वचालित XY प्लेटफ़ॉर्म: एयरोस्पेस ग्रेड प्रोसेसिंग तकनीक
● बेहतर सीलिंग प्रदर्शन दीर्घकालिक पुनर्प्राप्ति सटीकता की स्थिरता सुनिश्चित करता है
● प्लेटफार्म का आकार: 260mmx250mm
● XY दिशा में अधिकतम विस्थापन: 50X50mm आवश्यकताएँ), न्यूनतम चरण: 0.625um
● उत्तर सटीकता: एक तरफ़ा पूर्ण रेंज ≤ 3um
● पूरे पाठ्यक्रम को स्कैन करना ≤ 20um
● वैकल्पिक बड़ा मोटर चालित XY प्लेटफ़ॉर्म VMP1111
