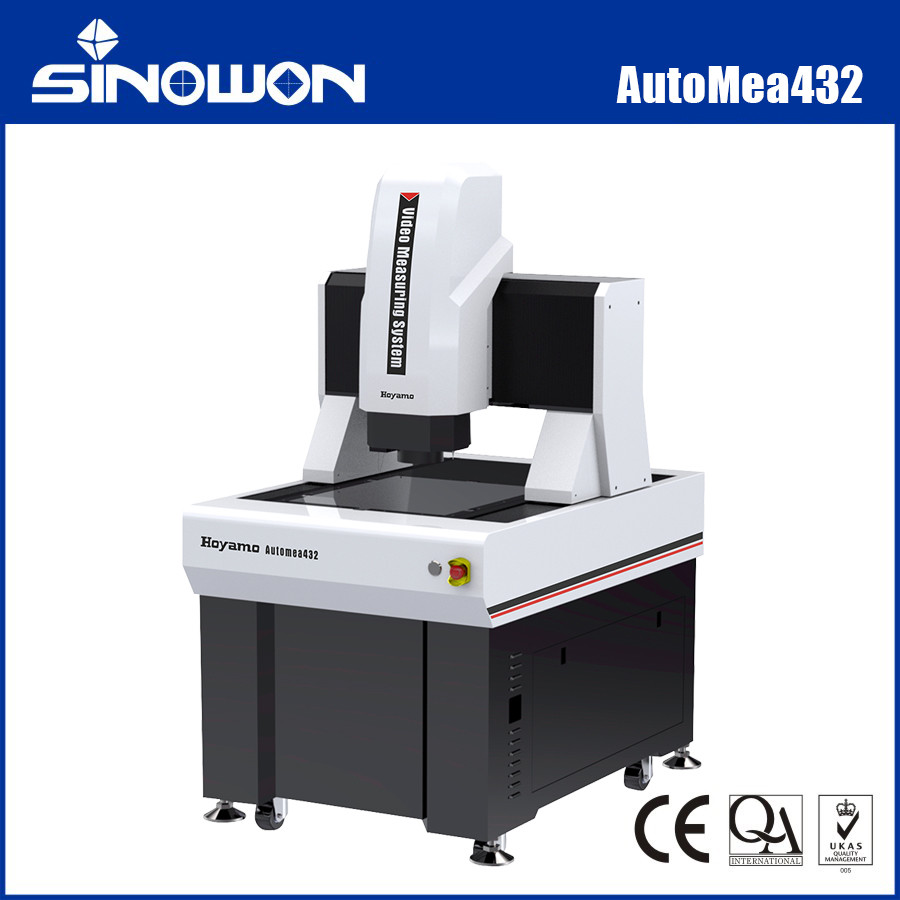

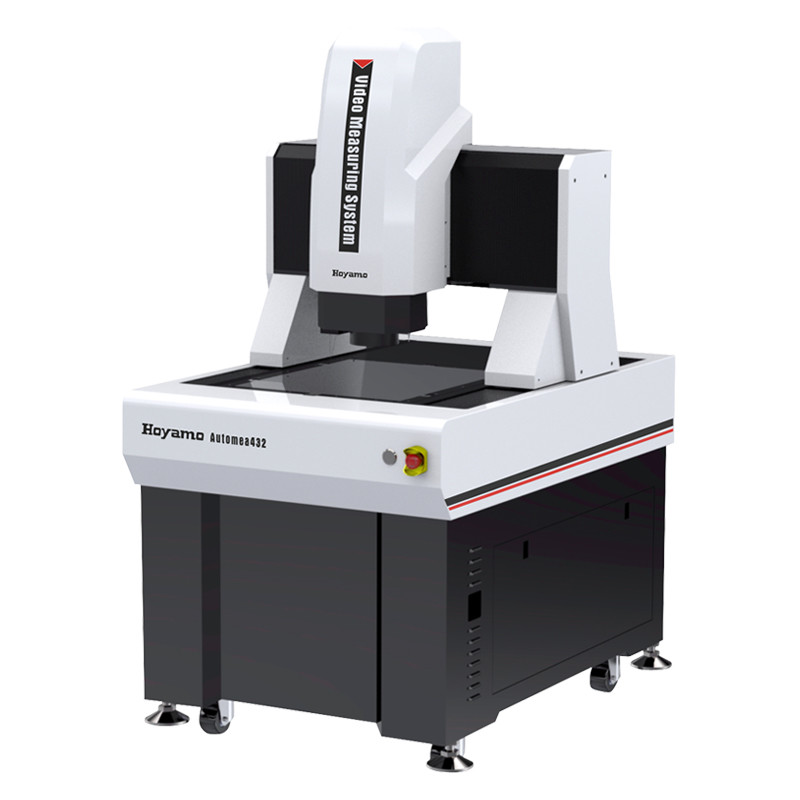

मूविंग ब्रिज 3D ऑटोमैटिक कॉन्टैक्ट और वीडियो माप प्रणाली Automea432 सीरीज़
उत्पाद का परिचय:

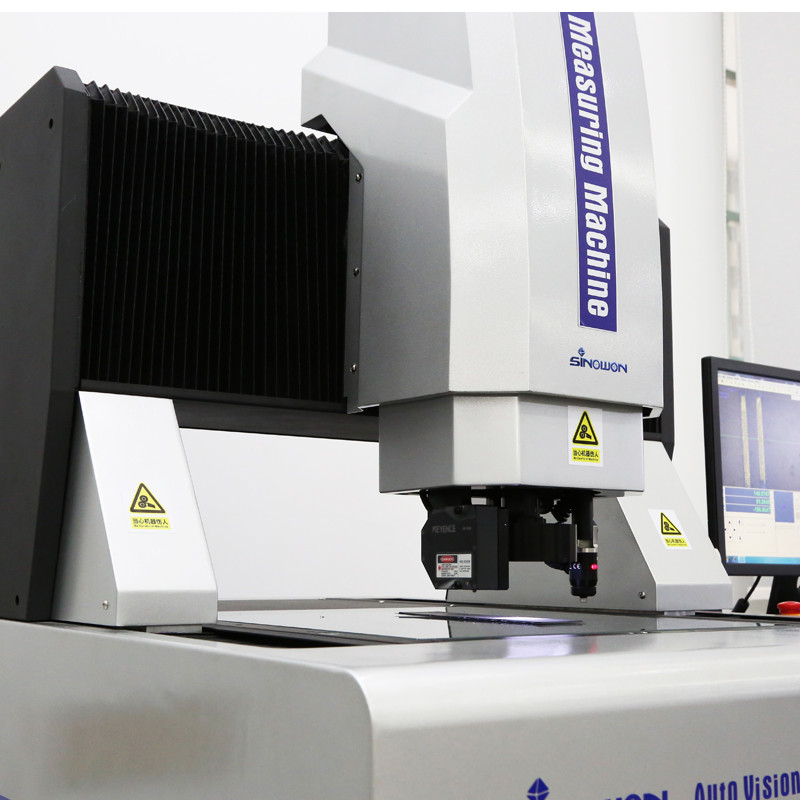

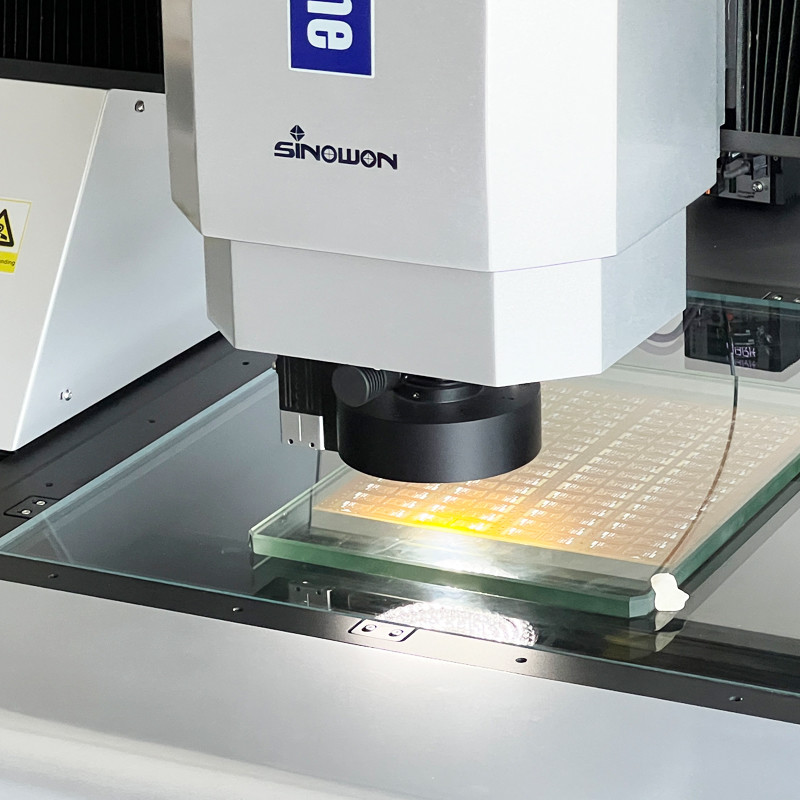

Automea एक चलती पुल प्रकार का पूर्ण स्वचालित दृष्टि माप उपकरण है जिसे उच्च परिशुद्धता और बड़े आकार के माप के लिए डिज़ाइन किया गया है। यह एक चलती पुल संरचना को अपनाता है,जहां मापा गया कार्य टुकड़ा माप की सटीकता और स्थिरता सुनिश्चित करने के लिए स्थिर रहता हैयह इलेक्ट्रॉनिक्स, चिकित्सा उपकरण, एलसीडी, एयरोस्पेस और विमानन जैसे उद्योगों में माप के लिए उपयुक्त है।
उत्पाद की विशेषताएंc:
विनिर्देशः
| वस्तु | मूविंग ब्रिज स्वचालित वीडियो माप प्रणाली ऑटोmसीरीज | ||||
| मॉडल | AutoMea432 | AutoMea542 | AutoMea652 | AutoMea862 | |
| एक्स/वाई अक्ष यात्रा | (400*300) मिमी | (500*400) मिमी | (600*500) मिमी | (800*600) मिमी | |
| Z अक्ष यात्रा | 200 मिमी | ||||
| एक्स/वाई/जेड-3 अक्ष रैखिक पैमाने | ग्लास ग्रिटिंग शासक, संकल्पः 0.5um | ||||
| मार्गदर्शन मोड | सटीक रैखिक गाइड रेल, डबल स्लाइडर गाइडिंग के साथ डबल ट्रैक | ||||
| ऑपरेशन मोड | जॉयस्टिक कंट्रोलर, माउस ऑपरेशन, स्वचालित पहचान कार्यक्रम। | ||||
| सटीकता* | XY अक्षः≤2.5+L/200 ((um) | ||||
| Z अक्षः≤5.0+L/200 ((um) | |||||
| पुनरावृत्ति | 2um | ||||
|
प्रकाश व्यवस्था प्रणाली |
समोच्च | एलईडी समानांतर समोच्च प्रकाश व्यवस्था | |||
| 0~255 स्टेपलेस समायोज्य 5-रिंग 8-डिवीजन एलईडी सतह प्रकाश व्यवस्था | |||||
| सतह | |||||
| वीडियो सिस्टम** | हाई डेफिनिशन डिजिटल कलर कैमरा | ||||
| 6.5X मैनुअल ज़ूम लेंस; ऑप्टिकल आवर्धनः 0.7X-4.5X, वीडियो आवर्धनः 26X~172X (21.5 ′′ मॉनिटर) | |||||
| माप सॉफ्टवेयर | iमापन | ||||
| ऑपरेटिंग सिस्टम | समर्थन WIN10/11-32/64 बिट ऑपरेटिंग सिस्टम | ||||
| भाषा | अंग्रेजी, सरलीकृत चीनी, पारंपरिक चीनी, अन्य भाषाओं को जोड़ा जा सकता है | ||||
| कार्य वातावरण | तापमान 20°C±2°C, तापमान परिवर्तन<1°C/Hr; आर्द्रता 30%~80%RH; कंपन<0.02g's, ≤15Hz। | ||||
| विद्युत आपूर्ति | 220V/50Hz/10A | ||||
| आयाम ((WxDxH) | (1195*832*1579) मिमी | (1463*940*1591) मिमी | (1568*1040*1591) मिमी | (1818*1157*1590) मिमी | |
| पैकेजिंग का आकार ((WxDxH) | (1380*1170*1910) मिमी | (1690*1300*2000) मिमी | (1800*1400*2000) मिमी | (2300*1700*2000) मिमी | |
| शुद्ध भार | 650 किलोग्राम | ७८० किलो | 1380 किलो | 2000 किलो | |
नोटः
L मापी गई लंबाई है ((मिमी), Z-अक्ष की यांत्रिक सटीकता और फोकस सटीकता बहुत काम के टुकड़े की सतह से संबंधित है।
आवर्धन अनुमानित मूल्य है, यह मॉनिटर के आयाम और संकल्प से संबंधित है।
दृश्य क्षेत्र ((मिमी) = (विघात * क्षैतिज * ऊर्ध्वाधर)
उत्पाद विन्यास मॉडल का वर्णन (AutoMea432 के साथ उदाहरण):
| उत्पाद श्रेणी | 2.5D | 3D | 2.5D | 3D |
| वस्तु | 2.5D स्वचालित वीडियो माप प्रणाली |
3 डी स्वचालित संपर्क और वीडियो माप प्रणाली |
2.5 डी स्वचालित लेजर स्कैन और वीडियो माप प्रणाली |
3D स्वचालित बहुसंवेदी मापने की मशीन |
| मॉडल | ऑटोमे 432A |
ऑटोमे 432B |
ऑटोमे 432C | Automea432D |
| प्रकार | ए | बी | सी | D |
| महत्व | ऑप्टिकल ज़ूम लेंस सेंसर | ज़ूम लेंस सेंसर और संपर्क जांच सेंसर | ज़ूम लेंस सेंसर और लेजर सेंसर | ज़ूम लेंस सेंसर, संपर्क जांच सेंसर और लेजर सेंसर |
| संपर्क जांच | बिना | एमसीपी-किट1 | बिना | एमसीपी-किट1 |
| लेजर मॉड्यूल | बिना | बिना | ओमरोन लेजर | ओमरोन लेजर |
| सॉफ्टवेयर संस्करण | iमापन4.1 | iमापन4.2 | iमापन5.0 | iमापन5.1 |
चलती पुल स्वचालित वीडियो माप प्रणाली के मॉडल और विनिर्देश:
| मॉडल | कोड# | मॉडल | कोड# | मॉडल | कोड# | मॉडल | कोड# |
| ऑटोमे 432A | 523-120H | ऑटोमे542A | 523-120J | ऑटोमे 652A | 523-120K | ऑटोमे 862A | 523-120L |
| ऑटोमे 432B |
523-220H |
ऑटोमे542B | 523-220J | Automea652B | 523-220K | ऑटोमे 862B | 523-220L |
| ऑटोमे 432C | 523-320H | Automea542C | 523-320J | Automea652C | 523-320K | ऑटोमे 862C | 523-320L |
| Automea432D | 523-420H | Automea542D | 523-420J | Automea652D | 523-420K | Automea862D | 523-420L |
| मॉडल | कोड# | मॉडल | कोड# | मॉडल | कोड# | मॉडल | कोड# |
| Automea1082A | 523-120M | ऑटोमे 12102A | 523-120एन | Automea15122A | 523-120P | Automea18122A | 523-120Q |
| ऑटोमिया1082B | 523-220M | ऑटोमे12102B | 523-220N | Automea15122B | 523-220P | Automea18122B | 523-220Q |
| ऑटोमिया1082C | 523-320M | Automea12102C | 523-320एन | Automea15122C | 523-320पी | Automea18122C | 523-320Q |
| Automea1082D | 523-420M | Automea12102D | 523-420एन | Automea15122D | 523-420पी | Automea18122D | 523-420Q |
| मॉडल | कोड# | मॉडल | कोड# | मॉडल | कोड# | मॉडल | कोड# |
| Automea26162A | 523-120R | Automea26162B | 523-220R | Automea26162C | 523-320R | Automea26162D | 523-420R |
चलती पुल स्वचालित वीडियो माप प्रणाली माप अंतरिक्ष गाइड तालिकाः
| यात्रा | मॉडल | सटीकता | एक्स अक्ष यात्रा मिमी | Y अक्ष यात्रा मिमी | Z अक्ष मानक यात्रा मिमी | Z अक्ष अधिकतम कस्टम यात्रा मिमी | |
| E1x,y | E1z | ||||||
| 400X300X200 | ऑटोमे 432 | 2.5+L/200 | 5.0+L/200 | 300 | 400 | 200 | 400 |
| 500X400X200 | ऑटोमे542 | 400 | 500 | 200 | 400 | ||
| 600X500X200 | ऑटोमे 652 | 500 | 600 | 200 | 400 | ||
| 800X600X200 | ऑटोमे 862 | 600 | 800 | 200 | 400 | ||
| 1000X800X200 | ऑटोमे1082 | 3.0+L/200 | 5.0+L/200 | 800 | 1000 | 200 | 300 |
| 1200X1000X200 | ऑटोमे12102 | 3.5+L/200 | 5.0+L/200 | 1000 | 1200 | 200 | 300 |
| 1500X1200X200 | ऑटोमे 15122 | 4.0+L/200 | 5.0+L/200 | 1200 | 1500 | 200 | 300 |
| 1800X1200X200 | ऑटोमे 18122 | 4.5+L/200 | 5.0+L/200 | 1200 | 1800 | 200 | 200 |
| 2000X1500X200 | Automea20152 | 5.0+L/200 | 5.0+L/200 | 1500 | 2000 | 200 | 200 |
| 2600X1600X200 | ऑटोमे 26162 | 1600 | 2600 | 200 | 200 | ||
ग्राहक की आवश्यकताओं के अनुसार अन्य यात्रा विनिर्देशों को अनुकूलित किया जा सकता है।
