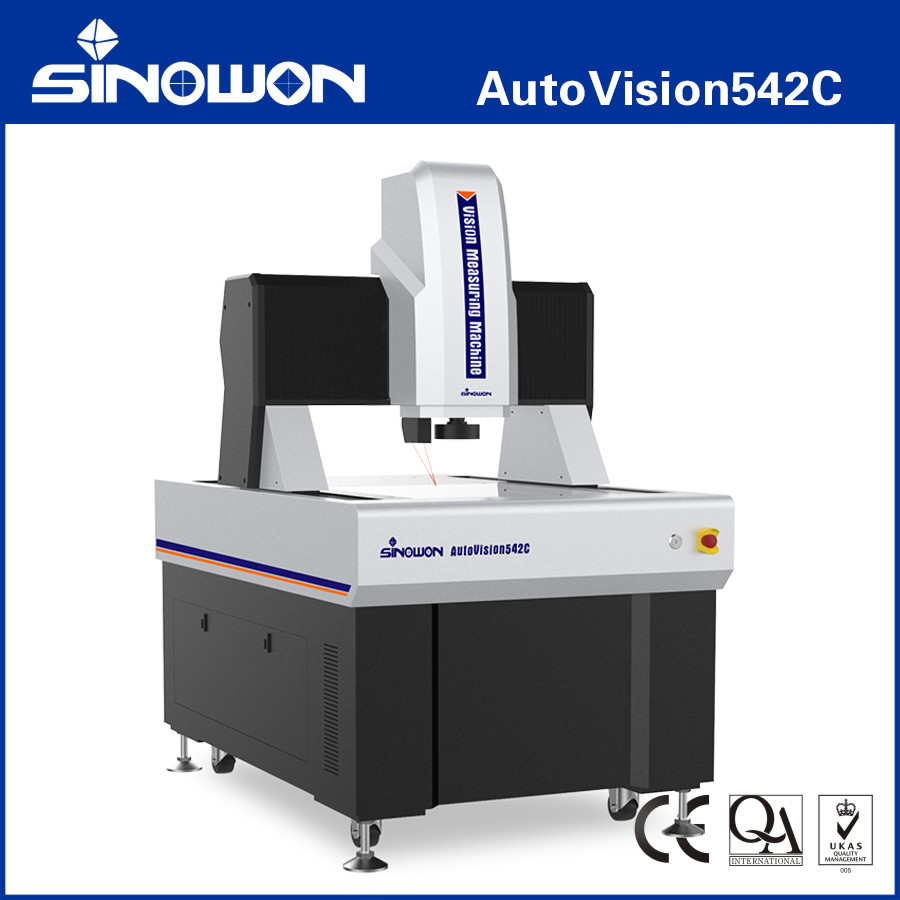

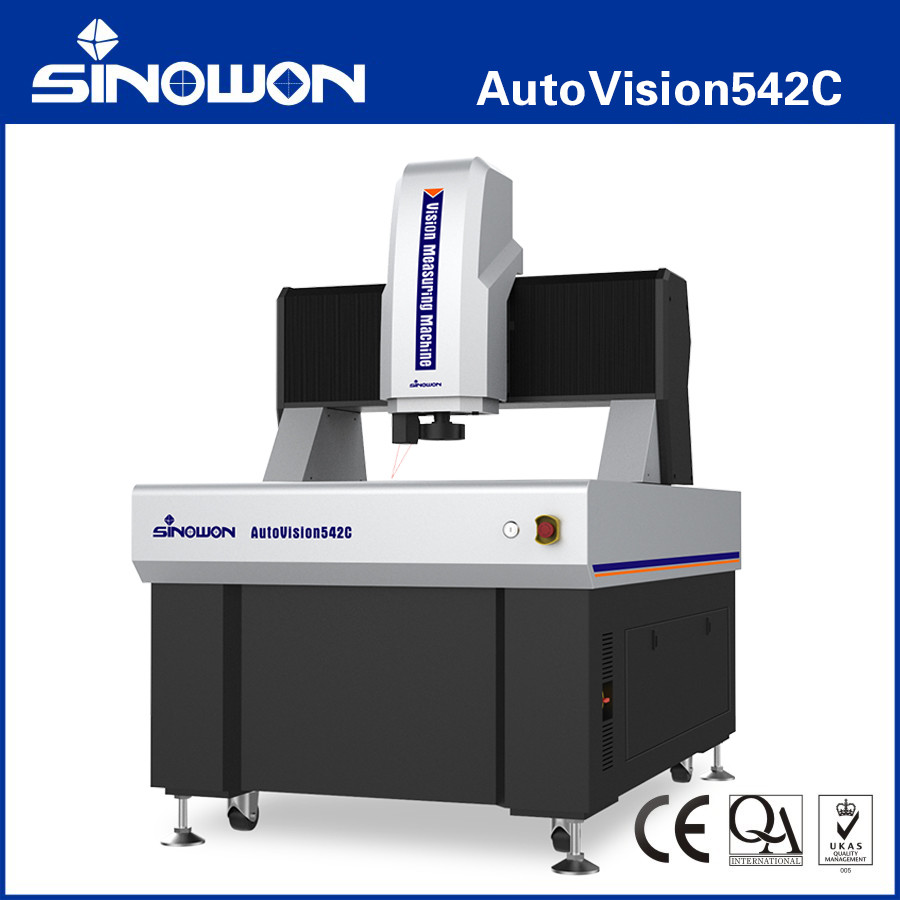

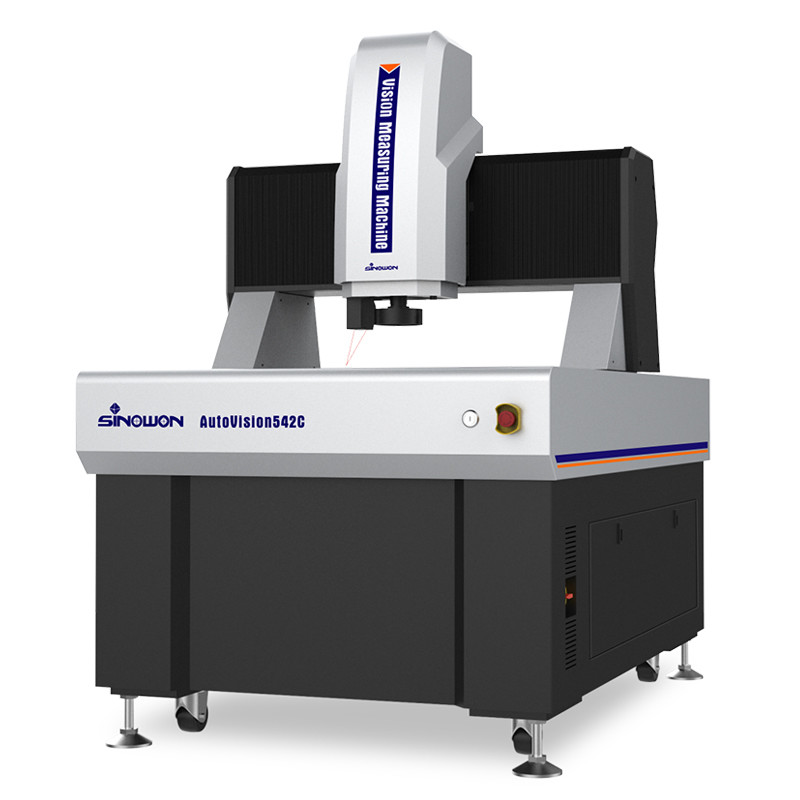

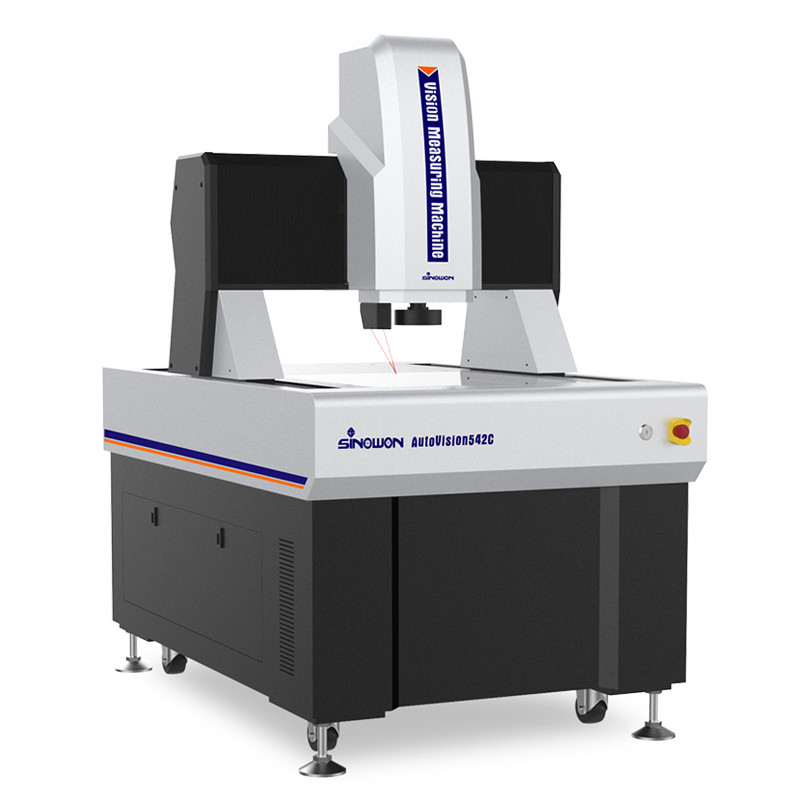

उच्च परिशुद्धता चल पुल 2.5 डी स्वचालित लेजर-स्कैन और दृष्टि मापने की मशीनऑटोविज़न542 सीरीज़
उत्पाद का परिचय:
ऑटोविजन एक उच्च परिशुद्धता चल पुल स्वचालित छवि माप उपकरण है जिसे उच्च परिशुद्धता और बड़े पैमाने पर माप के लिए डिज़ाइन किया गया है।काम का टुकड़ा स्थिर मापने, माप सटीकता और स्थिरता की गारंटी, इलेक्ट्रॉनिक्स उद्योग, चिकित्सा उपकरण और उपकरणों, एलसीडी और एयरोस्पेस और अन्य उद्योगों के माप के लिए उपयुक्त है।
उत्पाद की विशेषताएंc:
विनिर्देशः
| वस्तु | उच्च परिशुद्धता मूविंग ब्रिज ऑटोमैटिक विजन मापने की मशीन ऑटोविजन श्रृंखला | ||||
| मॉडल | ऑटोविजन432 | ऑटोविज़न542 | ऑटोविज़न652 | ऑटोविज़न862 | |
| एक्स/वाई अक्ष यात्रा | (400*300) मिमी | (500*400) मिमी | (600*500) मिमी | (800*600) मिमी | |
| Z अक्ष यात्रा | 200 मिमी | ||||
| एक्स/वाई/जेड अक्ष रैखिक पैमाने | यूरोपीय रैखिक पैमाने पर संकल्पः 0.1um | ||||
| मार्गदर्शन मोड | पी-क्लास प्रेसिजन रैखिक गाइड, डबल ट्रैक डबल स्लाइडर गाइड | ||||
| ऑपरेशन मोड | जॉयस्टिक कंट्रोलर, माउस ऑपरेशन, स्वचालित पहचान कार्यक्रम | ||||
| सटीकता* |
XY अक्षः≤1.8+L/200 ((um) |
||||
|
Z अक्षः≤4.0+L/200(um) |
|||||
| पुनरावृत्ति | 2um | ||||
|
प्रकाश व्यवस्था प्रणाली |
समोच्च | एलईडी समानांतर समोच्च प्रकाश व्यवस्था | |||
| 0~255 स्टेपलेस समायोज्य 5-रिंग 8-डिवीजन एलईडी सतह प्रकाश व्यवस्था | |||||
| सतह | |||||
| वीडियो सिस्टम** | 1/1.8" उच्च परिभाषा डिजिटल रंग कैमरा | ||||
| 8.3X मोटर चालित ज़ूम लेंस ऑप्टिकल आवर्धनः 0.6X~5.0X; वीडियो आवर्धनः 20X~170X (21 ′′ मॉनिटर) | |||||
| माप सॉफ्टवेयर | iमापन | ||||
| ऑपरेटिंग सिस्टम | समर्थन WIN10/11-32/64 बिट ऑपरेटिंग सिस्टम | ||||
| भाषा | अंग्रेजी, सरलीकृत चीनी, पारंपरिक चीनी, अन्य भाषाओं को जोड़ा जा सकता है | ||||
| कार्य वातावरण | तापमान 20°C±2°C, तापमान परिवर्तन<1°C/Hr; आर्द्रता 30%~80%RH; कंपन<0.02g's, ≤15Hz | ||||
| विद्युत आपूर्ति | AC220V/50Hz; 110V/60Hz | ||||
| आयाम ((WxDxH) | (1195*832*1579) मिमी | (1463*940*1591) मिमी | (1568*1040*1591) मिमी | (1818*1157*1590) मिमी | |
| पैकेजिंग का आकार ((WxDxH) | (1380*1170*1910) मिमी | (1690*1300*2000) मिमी | (1800*1400*2000) मिमी | (2300*1700*2000) मिमी | |
| शुद्ध भार | 650 किलोग्राम | ७८० किलो | 1380 किलो | 2000 किलो | |
नोटः
L मापी गई लंबाई है ((मिमी), Z-अक्ष की यांत्रिक सटीकता और फोकस सटीकता बहुत काम के टुकड़े की सतह से संबंधित है।
आवर्धन अनुमानित मूल्य है, यह मॉनिटर के आयाम और संकल्प से संबंधित है।
दृश्य क्षेत्र ((मिमी) = (विघात * क्षैतिज * ऊर्ध्वाधर)
उत्पाद विन्यास मॉडल विवरण ((AutoVision542) के साथ उदाहरण):
| उत्पाद श्रेणी | 2.5D | 3D | 2.5D | 3D |
| वस्तु |
2.5D स्वचालित दृष्टि मापने की मशीन |
3 डी स्वचालित संपर्क और दृष्टि मापने की मशीन | 2.5 डी स्वचालित लेजर-स्कैन और दृष्टि मापने की मशीन |
3D स्वचालित बहुसंवेदी मापने की मशीन |
| मॉडल | ऑटोविज़न542A | ऑटोविज़न542B | ऑटोविज़न542C | ऑटोविज़न542D |
| प्रकार | ए | बी | सी | D |
| महत्व | ऑप्टिकल ज़ूम लेंस सेंसर | ज़ूम लेंस सेंसर और संपर्क जांच सेंसर | ज़ूम लेंस सेंसर और लेजर सेंसर | ज़ूम लेंस सेंसर, संपर्क जांच सेंसर और लेजर सेंसर |
| संपर्क जांच | बिना | एमसीपी-किट1 | बिना | एमसीपी-किट1 |
| लेजर मॉड्यूल | बिना | बिना | ओमरोन लेजर | ओमरोन लेजर |
| सॉफ्टवेयर संस्करण | iमापन4.1 | iमापन4.2 | iमापन5.0 | iमापन5.1 |
मूविंग ब्रिज ऑटोमैटिक विजन मापने की मशीन के मॉडल और विनिर्देश:
| मॉडल | कोड# | मॉडल | कोड# | मॉडल | कोड# | मॉडल | कोड# |
| ऑटोविज़न432A |
523-180H |
ऑटोविज़न542A | 523-180J | ऑटोविज़न652A | 523-180K | ऑटोविज़न862A | 523-180L |
| ऑटोविज़न432B | 523-280H | ऑटोविज़न542B | 523-280J | ऑटोविज़न652B | 523-280K | ऑटोविजन862B | 523-280L |
| ऑटोविज़न432C | 523-380H | ऑटोविज़न542C | 523-380J | ऑटोविज़न652C | 523-380K | ऑटोविज़न862C | 523-380L |
| ऑटोविज़न432D | 523-480H | ऑटोविज़न542D | 523-480J | ऑटोविज़न652D | 523-480K | ऑटोविज़न862डी | 523-480L |
| मॉडल | कोड# | मॉडल | कोड# | मॉडल | कोड# | मॉडल | कोड# |
| ऑटोविज़न1082A | 523-180M | ऑटोविज़न12102A | 523-180N | ऑटोविज़न15122A | 523-180P | ऑटोविज़न18122A | 523-180Q |
| ऑटोविज़न1082B | 523-280M | ऑटोविज़न12102B | 523-280N | ऑटोविज़न15122B | 523-280P | ऑटोविज़न18122B | 523-280Q |
| ऑटोविज़न1082C | 523-380M | ऑटोविज़न12102C | 523-380एन | ऑटोविज़न15122C | 523-380P | ऑटोविज़न18122C | 523-380Q |
| ऑटोविज़न1082D | 523-480M | ऑटोविज़न12102D | 523-480N | ऑटोविज़न15122D | 523-480P | ऑटोविज़न18122D | 523-480Q |
| मॉडल | कोड# | मॉडल | कोड# | मॉडल | कोड# | मॉडल | कोड# |
| ऑटोविज़न26162A | 523-180R | SinoVision342A | 528-180H | SinoVision452A | 528-180J | SinoVision562A | 528-180K |
| ऑटोविज़न26162B | 523-280R | SinoVision342B | 528-280H | SinoVision452B | 528-280J | SinoVision562B | 528-280K |
| ऑटोविज़न26162C | 523-380R | SinoVision342C | 528-380H | SinoVision452C | 528-380J | SinoVision562C | 528-380K |
| ऑटोविज़न26162D | 523-480R | SinoVision342D | 528-480H | SinoVision452D | 528-480J | SinoVision562D | 528-480K |
चलती पुल स्वचालित दृष्टि मापने की मशीन मापने की जगह गाइड तालिकाः
| यात्रा | मॉडल | सटीकता | एक्स अक्ष यात्रा मिमी | Y अक्ष यात्रा mm | Z अक्ष मानक यात्रा मिमी | Z अक्ष अधिकतम कस्टम यात्रा mm | |
| E1x,y | E1z | ||||||
| 300X400X200 | SinoVision342 | 1.2+L/200 | 3.0+L/200 | 400 | 300 | 200 | 400 |
| 400X500X200 | SinoVision452 | 500 | 400 | 200 | 400 | ||
| 500X600X200 | SinoVision562 | 600 | 500 | 200 | 400 | ||
| 400X300X200 | ऑटोविजन432 | 1.8+L/200 | 4.0+L/200 | 300 | 400 | 200 | 400 |
| 500X400X200 | ऑटोविज़न542 | 400 | 500 | 200 | 400 | ||
| 600X500X200 | ऑटोविज़न652 | 500 | 600 | 200 | 400 | ||
| 800X600X200 | ऑटोविज़न862 | 600 | 800 | 200 | 400 | ||
| 1000X800X200 | ऑटोविज़न1082 | 2.0+L/200 | 5.0+L/200 | 800 | 1000 | 200 | 300 |
| 1200X1000X200 | ऑटोविज़न12102 | 2.5+L/200 | 5.0+L/200 | 1000 | 1200 | 200 | 300 |
| 1500X1200X200 | ऑटोविज़न15122 | 3.0+L/200 | 5.0+L/200 | 1200 | 1500 | 200 | 300 |
| 1800X1200X200 | ऑटोविज़न18122 | 3.5+L/200 | 5.0+L/200 | 1200 | 1800 | 200 | 200 |
| 2000X1500X200 | ऑटोविज़न20152 | 4.0+L/200 | 5.0+L/200 | 1500 | 2000 | 200 | 200 |
| 2600X1600X200 | ऑटोविज़न26162 | 1600 | 2600 | 200 | 200 | ||
