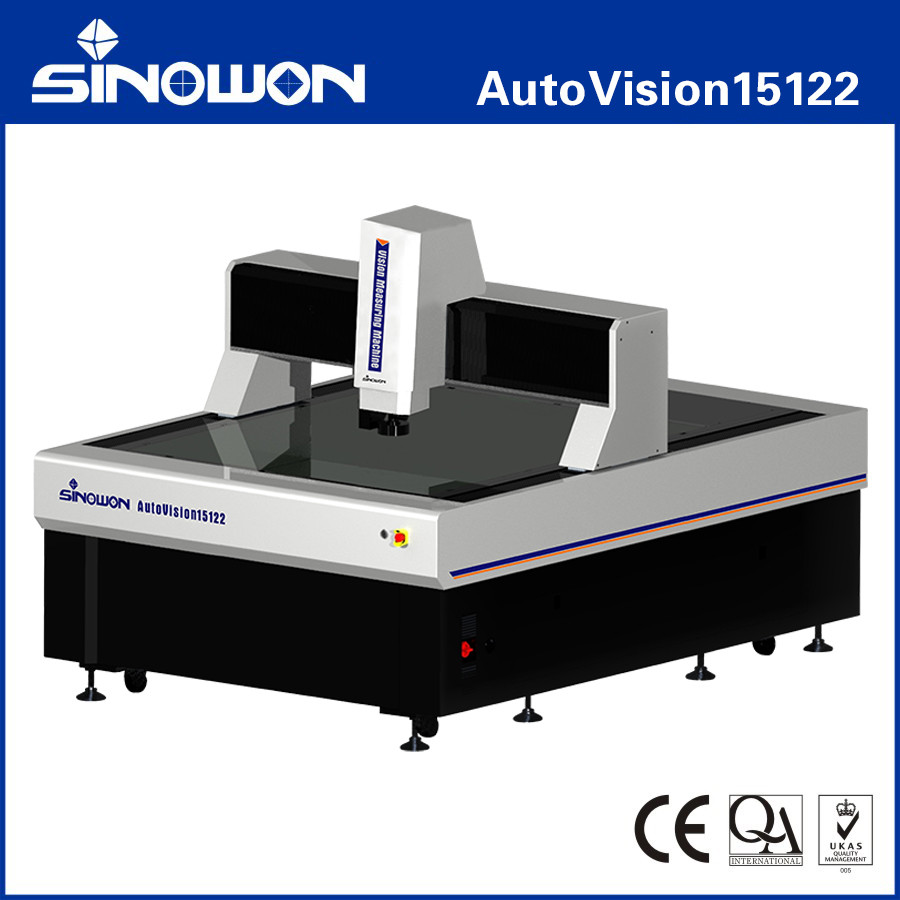

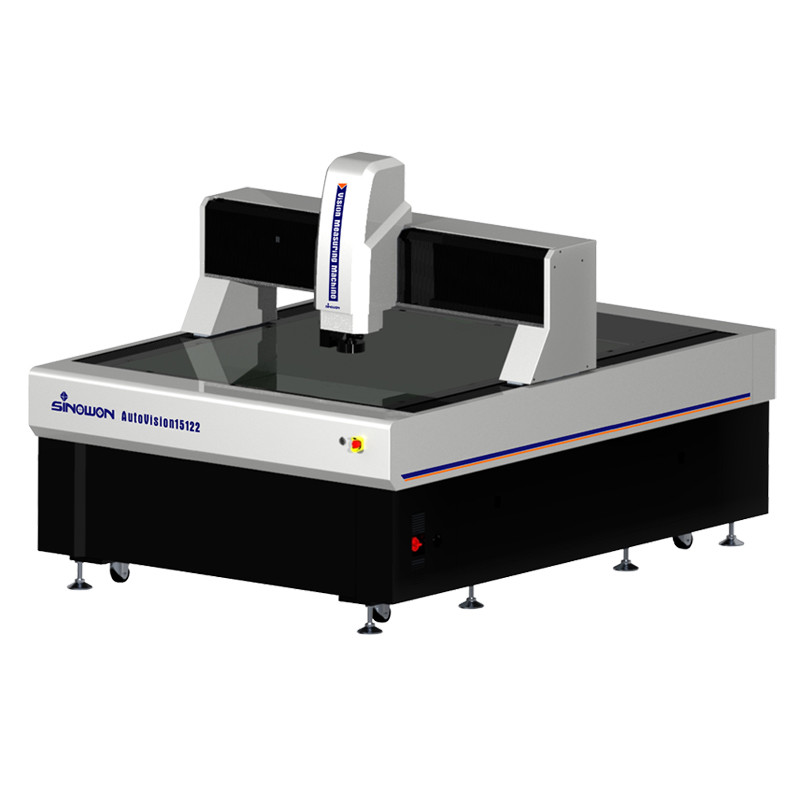

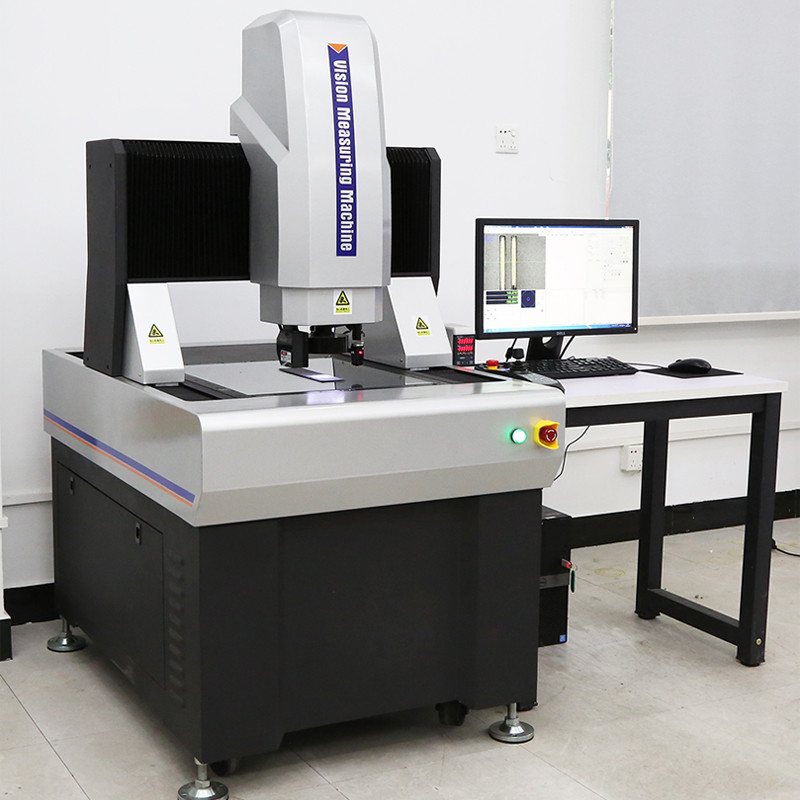

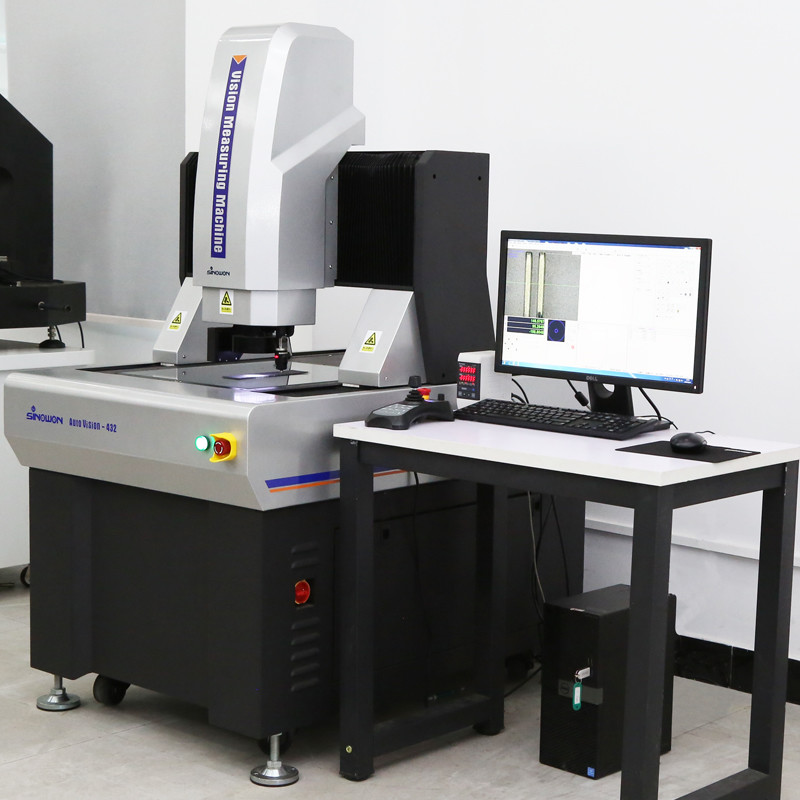

उच्च परिशुद्धता बड़े यात्रा 3डी स्वचालित मल्टीसेंसरी मापने की मशीन ऑटोविजन15122 श्रृंखला
उत्पाद परिचय:
ऑटोविजन एक उच्च परिशुद्धता मूविंग ब्रिज स्वचालित विजन मापने वाला उपकरण है जिसे उच्च परिशुद्धता और बड़े पैमाने पर माप के लिए डिज़ाइन किया गया है। मोबाइल ब्रिज संरचना का उपयोग करते हुए, वर्कपीस को स्थिर मापते हुए, माप सटीकता और स्थिरता की गारंटी देता है, जो इलेक्ट्रॉनिक्स उद्योग, चिकित्सा उपकरण और उपकरणों, एलसीडी और एयरोस्पेस और अन्य उद्योगों के माप के लिए उपयुक्त है।
उत्पाद विशेषताएँ:मूविंग ब्रिज प्रकार की संरचना, मापने वाला वर्कपीस स्थिर है;l
कमोडिटी
| 2.5डी स्वचालित विजन | मॉडल | ||||
| सटीकता | 2.0+L/200 | 2.5+L/200 | 3.0+L/200 | 3.5+L/200 | |
| 1000*800 | 1200*1000 | 1500*1200 | 1800*1200 | जेड अक्ष यात्रा (मिमी) | |
| 200 | अन्य यात्रा विनिर्देशों को ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। | ||||
| यूरोपीय रैखिक पैमाने रिज़ॉल्यूशन: 0.1um | मार्गदर्शन मोड | ||||
| पी-क्लास परिशुद्धता रैखिक गाइड, डबल-ट्रैक डबल स्लाइडर गाइड | ऑपरेशन मोड | ||||

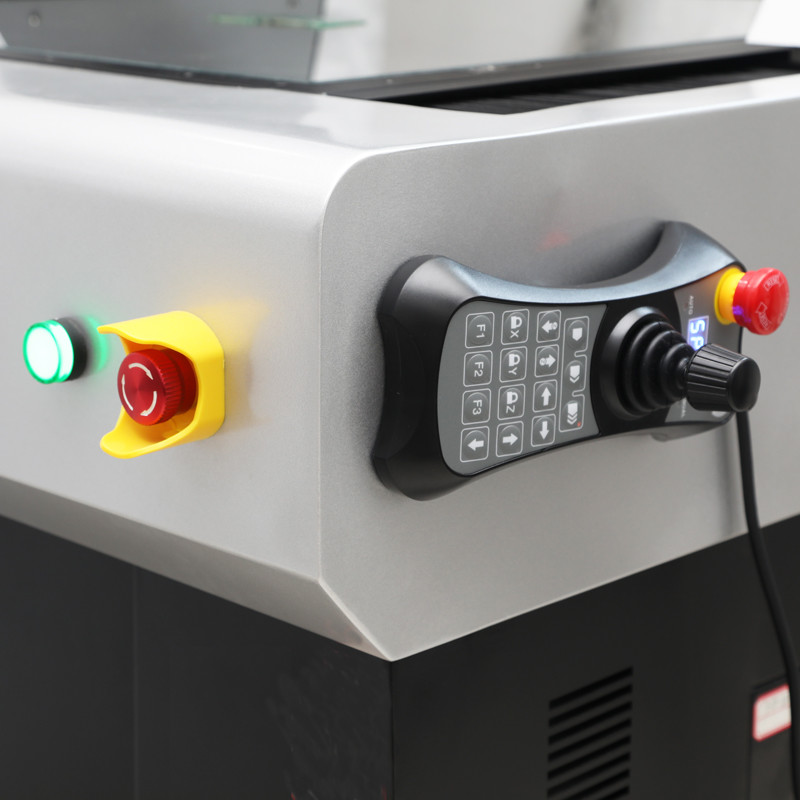

| जॉयस्टिक नियंत्रक, माउस ऑपरेशन, स्वचालित पहचान कार्यक्रम | सटीकता* (um) | ||||
| XY अक्ष: ≤3.5+L/200 | जेड अक्ष: ≤5.0+L/200 | ||||
| दोहराव (um) | |||||
| 2um | रोशनी | ||||
|
सिस्टम कंटूर |

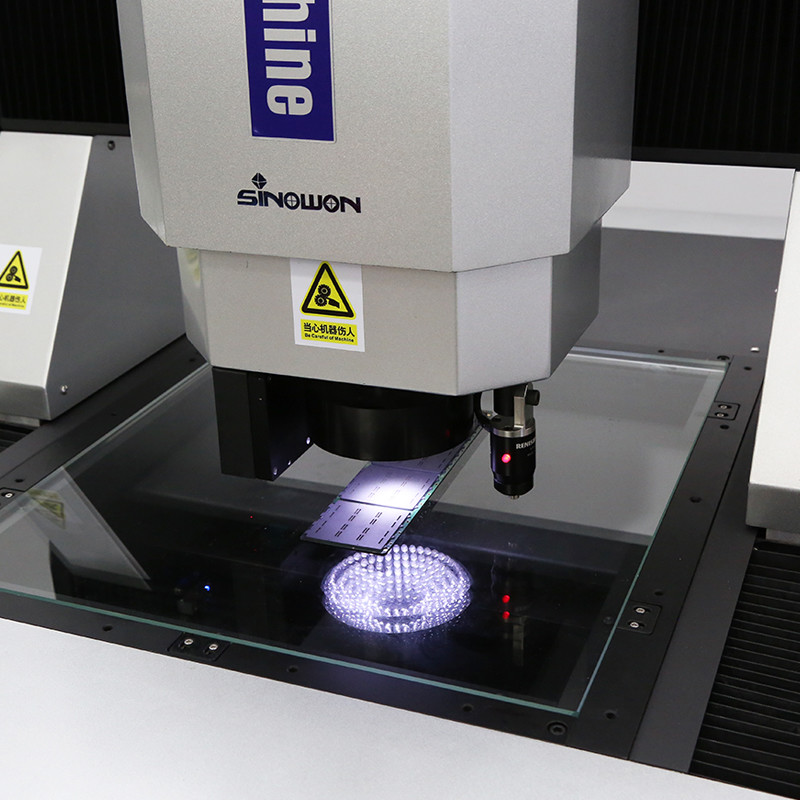

एलईडी समानांतर कंटूर रोशनी | 0~255 स्टैपलेस एडजस्टेबल 5-रिंग 8-डिवीजन एलईडी सतह रोशनी | |||
| सतह | |||||
| वीडियो सिस्टम** | |||||
| 1/1.8" हाई-डेफिनिशन डिजिटल कलर कैमरा | 8.3X मोटर चालित ज़ूम लेंस; | ||||
|
ऑप्टिकल आवर्धन: 0.6X~5.0X; वीडियो आवर्धन: 20X~170X (21” मॉनिटर) मापने वाला सॉफ्टवेयर |
|||||
| iMeasuring | ऑपरेटिंग सिस्टम | ||||
| WIN10/11-32/64 बिट ऑपरेटिंग सिस्टम का समर्थन करें | भाषा | ||||
| अंग्रेजी, सरलीकृत चीनी, पारंपरिक चीनी, अन्य भाषाएँ जोड़ी जा सकती हैं | कार्य वातावरण | ||||
| तापमान 20℃±2℃, तापमान परिवर्तन | <1℃/घंटा; आर्द्रता 30%~80%RH; कंपन<0.02g's, ≤15Hzबिजली की आपूर्ति | ||||
| AC220V/50Hz; 110V/60Hz | आयाम(WxDxH) (मिमी) | ||||
| 1938*1350*1692 | 2179*1646*1874 | 2462*1770*1736 | 2762*1770*1736 | पैकिंग आकार(WxDxH) (मिमी) | |
| 2500*1900*2200 | 2420*2060*2000 | 2700*2060*2000 | 3000*2060*2000 | शुद्ध वजन (किलो) | |
| 1500 | 2000 | 200 | 2500 | नोट: | |
एल मापा गया लंबाई (मिमी) है, जेड-अक्ष की यांत्रिक सटीकता और फोकस सटीकता वर्कपीस की सतह से बहुत संबंधित है।
आवर्धन अनुमानित मान है, यह मॉनिटर के आयाम और रिज़ॉल्यूशन से संबंधित है।
दृश्य का क्षेत्र(मिमी) = (विकर्ण*क्षैतिज*ऊर्ध्वाधर)
उत्पाद कॉन्फ़िगरेशन मॉडल विवरण (ऑटोविजन15122 के साथ उदाहरण):
उत्पाद श्रेणी
| 2.5डी | 3डी | कमोडिटी | 3डी | कमोडिटी |
| 2.5डी स्वचालित विजन |
मापने की मशीन मॉडल |
2.5डी स्वचालित लेजर-स्कैन और विजन मापने की मशीन | 3डी स्वचालित मल्टीसेंसरी |
मापने की मशीन मॉडल |

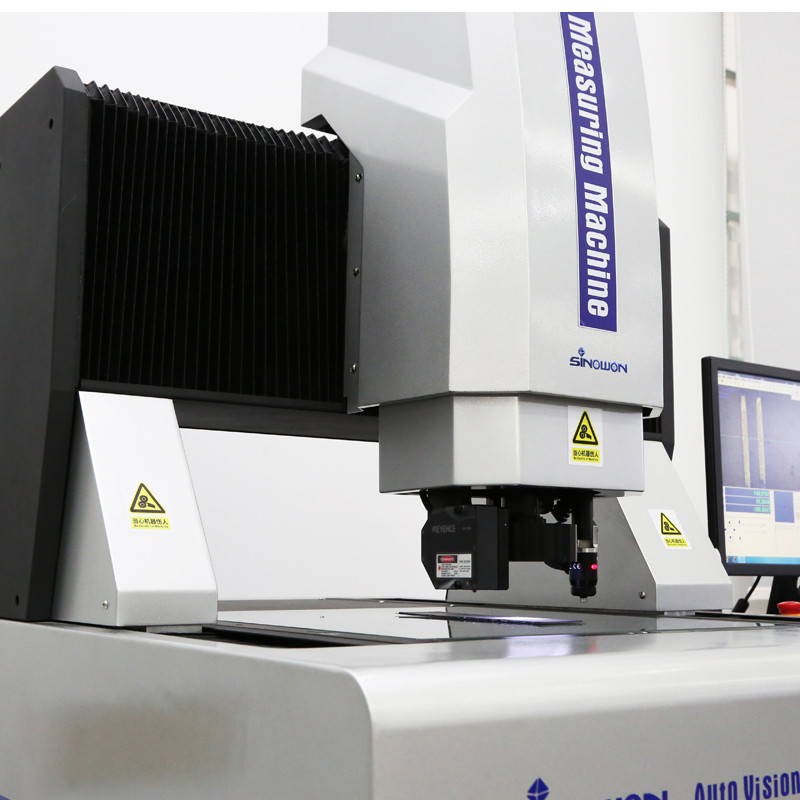

| सटीकता | 523-180पी | 523-280पी | 523-380पी | 523-480पी |
| ए | बी | सी | डी | महत्व |
| ऑप्टिकल ज़ूम-लेंस सेंसर | ज़ूम-लेंस सेंसर और संपर्क जांच सेंसर | ज़ूम-लेंस सेंसर और लेजर सेंसर | ज़ूम-लेंस सेंसर, संपर्क जांच सेंसर और लेजर सेंसर | संपर्क जांच |
| बिना | ओमरोन लेजर | लेजर मॉड्यूल | ओमरोन लेजर | लेजर मॉड्यूल |
| बिना | ओमरोन लेजर | ओमरोन लेजर | सॉफ्टवेयर संस्करण | सॉफ्टवेयर संस्करण |
| iMeasuring4.1 | iMeasuring4.2 | iMeasuring5.0 | iMeasuring5.1 | मूविंग ब्रिज स्वचालित विजन मापने की मशीन मॉडल और विशिष्टताएँ: |
मॉडल
| सटीकता | ऑटोविजन26162ए | सटीकता | ऑटोविजन26162ए | सटीकता | ऑटोविजन26162ए | सटीकता | ऑटोविजन26162ए |
| 523-180एच |
ऑटोविजन542ए |
523-180जे | ऑटोविजन652ए | 523-180के | ऑटोविजन862ए | 523-180एल | ऑटोविजन432बी |
| 523-280एच | ऑटोविजन542बी | 523-280जे | ऑटोविजन652बी | 523-280के | ऑटोविजन862बी | 523-280एल | ऑटोविजन432सी |
| 523-380एच | ऑटोविजन542सी | 523-380जे | ऑटोविजन652सी | 523-380के | ऑटोविजन862सी | 523-380एल | ऑटोविजन432डी |
| 523-480एच | ऑटोविजन542डी | 523-480जे | ऑटोविजन652डी | 523-480के | ऑटोविजन862डी | 523-480एल | मॉडल |
| सटीकता | ऑटोविजन26162ए | सटीकता | ऑटोविजन26162ए | सटीकता | ऑटोविजन26162ए | सटीकता | ऑटोविजन26162ए |
| 523-180एम | ऑटोविजन12102ए | 523-180एन | ऑटोविजन15122ए | 523-180पी | ऑटोविजन18122ए | 523-180क्यू | ऑटोविजन1082बी |
| 523-280एम | ऑटोविजन12102बी | 523-280एन | ऑटोविजन15122बी | 523-280पी | ऑटोविजन18122बी | 523-280क्यू | ऑटोविजन1082सी |
| 523-380एम | ऑटोविजन12102सी | 523-380एन | ऑटोविजन15122सी | 523-380पी | ऑटोविजन18122सी | 523-380क्यू | ऑटोविजन1082डी |
| 523-480एम | ऑटोविजन12102डी | 523-480एन | ऑटोविजन15122डी | 523-480पी | ऑटोविजन18122डी | 523-480क्यू | मॉडल |
| सटीकता | ऑटोविजन26162ए | सटीकता | ऑटोविजन26162ए | सटीकता | ऑटोविजन26162ए | सटीकता | ऑटोविजन26162ए |
| 523-180आर | सिनोविजन342ए | 528-180एच | सिनोविजन452ए | 528-180जे | सिनोविजन562ए | 528-180के | ऑटोविजन26162बी |
| 523-280आर | सिनोविजन342बी | 528-280एच | सिनोविजन452बी | 528-280जे | सिनोविजन562बी | 528-280के | ऑटोविजन26162सी |
| 523-380आर | सिनोविजन342सी | 528-380एच | सिनोविजन452सी | 528-380जे | सिनोविजन562सी | 528-380के | ऑटोविजन26162डी |
| 523-480आर | सिनोविजन342डी | 528-480एच | सिनोविजन452डी | 528-480जे | सिनोविजन562डी | 528-480के | मूविंग ब्रिज स्वचालित विजन मापने की मशीन माप स्थान गाइड तालिका: |
यात्रा
| मॉडल | सटीकता | एक्स अक्ष यात्रा मिमी | वाई अक्ष यात्रा मिमी | जेड अक्ष मानक यात्रा मिमी | जेड अक्ष अधिकतम | कस्टम यात्रा मिमी ई1x,y | |
| ई1z | 300X400X200 | ||||||
| सिनोविजन342 | 1.2+L/200 | 3.0+L/200 | 5.0+L/200 | 1000X800X200 | 1800X1200X200 | अन्य यात्रा विनिर्देशों को ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। | 1000X800X200 |
| सिनोविजन452 | 500 | 600 | 1000X800X200 | अन्य यात्रा विनिर्देशों को ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। | 1000X800X200 | ||
| सिनोविजन562 | 600 | 800 | 600 | अन्य यात्रा विनिर्देशों को ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। | 1000X800X200 | ||
| ऑटोविजन432 | 1.8+L/200 | 4.0+L/200 | 5.0+L/200 | 1800X1200X200 | 1000X800X200 | अन्य यात्रा विनिर्देशों को ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। | 1000X800X200 |
| ऑटोविजन542 | 400 | 1000X800X200 | 600 | अन्य यात्रा विनिर्देशों को ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। | 1000X800X200 | ||
| ऑटोविजन652 | 500 | 600 | 800 | अन्य यात्रा विनिर्देशों को ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। | 1000X800X200 | ||
| ऑटोविजन862 | 600 | 800 | 1000 | अन्य यात्रा विनिर्देशों को ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। | 1000X800X200 | ||
| ऑटोविजन1082 | 2.0+L/200 | 5.0+L/200 | 1500 | 1000 | 1200 | अन्य यात्रा विनिर्देशों को ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। | 1800X1200X200 |
| ऑटोविजन12102 | 2.5+L/200 | 5.0+L/200 | 1500 | 1200 | 1800 | अन्य यात्रा विनिर्देशों को ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। | 1800X1200X200 |
| ऑटोविजन15122 | 3.0+L/200 | 5.0+L/200 | 1500 | 1800 | 2000 | अन्य यात्रा विनिर्देशों को ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। | 1800X1200X200 |
| ऑटोविजन18122 | 3.5+L/200 | 5.0+L/200 | 1500 | 1800 | 200 | अन्य यात्रा विनिर्देशों को ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। | अन्य यात्रा विनिर्देशों को ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। |
| ऑटोविजन20152 | 4.0+L/200 | 5.0+L/200 | 1500 | 2000 | 200 | अन्य यात्रा विनिर्देशों को ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। | अन्य यात्रा विनिर्देशों को ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। |
| ऑटोविजन26162 | 1600 | 2600 | 200 | अन्य यात्रा विनिर्देशों को ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। | अन्य यात्रा विनिर्देशों को ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। | ||
ऑप्टिकल मापने की मशीन ओएमएम, जिसे विजन मापने की मशीन और गैर-संपर्क मापने की मशीन, दो-आयामी मापने की मशीन, 2.5-आयामी मापने की मशीन के रूप में भी जाना जाता है, आधुनिक औद्योगिक उच्च परिशुद्धता और सूक्ष्म-विनिर्माण उद्योग के उन्नयन के साथ, यह तेजी से और सटीक माप के लिए गैर-संपर्क ऑप्टिकल छवि माप विधि को अपनाता है। ज्यामितीय आयामों और ज्यामितीय सहनशीलता का माप अपरिहार्य हो जाता है।
ऑप्टिकल मापने की मशीनें समन्वय माप के उद्देश्य से सभी अनुप्रयोग क्षेत्रों के लिए उपयुक्त हैं, और व्यापक रूप से मशीनरी, इलेक्ट्रॉनिक्स, उपकरणों, हार्डवेयर, प्लास्टिक और अन्य उद्योगों में उपयोग की जाती हैं। जैसे: मोल्ड, पेंच, धातु, सहायक उपकरण, रबर, पीसीबी बोर्ड, स्प्रिंग्स, हार्डवेयर, इलेक्ट्रॉनिक्स, प्लास्टिक, विमानन, एयरोस्पेस, आदि, यह पारंपरिक वर्नियर कैलिपर्स, माइक्रोमीटर और प्रोफाइल प्रोजेक्टर की कमियों को दूर करता है, जो एक उच्च-परिशुद्धता, उच्च-दक्षता और उच्च-विश्वसनीयता मापने की मशीन है जो ऑप्टिकल, यांत्रिक, इलेक्ट्रॉनिक और कंप्यूटर छवि प्रसंस्करण तकनीकों को एकीकृत करती है।

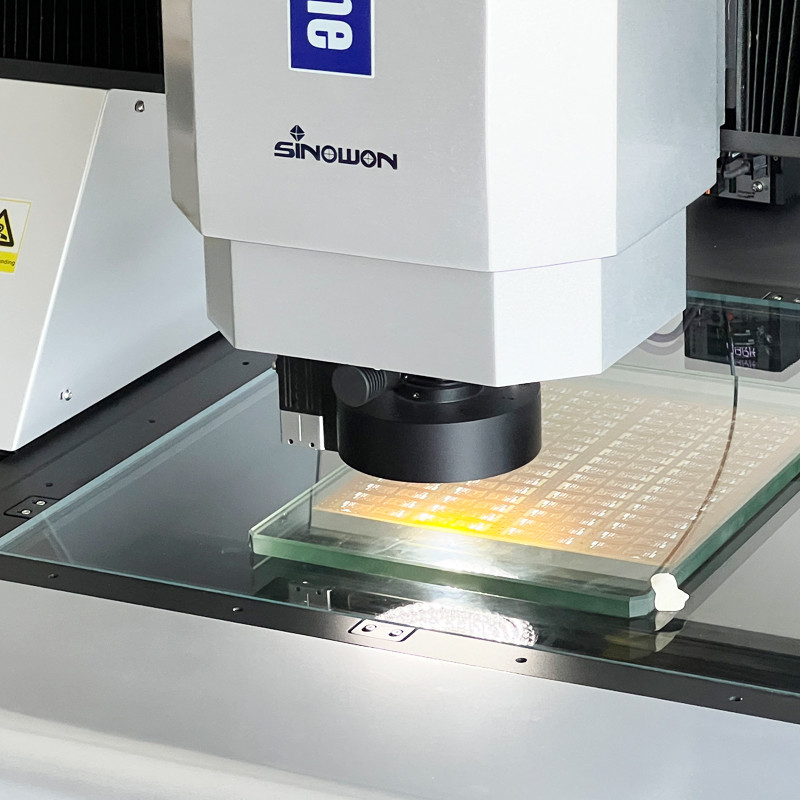

मापे जाने वाली वस्तु को ऑप्टिकल आवर्धन प्रणाली द्वारा बढ़ाया जाता है। छवि सुविधाओं को सीसीडी कैमरा सिस्टम द्वारा एकत्र करने और कंप्यूटर और सॉफ्टवेयर एल्गोरिदम द्वारा संसाधित करने के बाद, विभिन्न जटिल और सटीक भागों के समोच्च और सतह के आकार, आकार, कोण और स्थिति का स्वचालित रूप से पता लगाया जा सकता है। सूक्ष्म निरीक्षण और गुणवत्ता नियंत्रण। माप डेटा को AUTOCAD में आयात किया जा सकता है ताकि एक पूर्ण इंजीनियरिंग ड्राइंग बन सके, और DXF, IGS और अन्य प्रारूपों में दस्तावेज़ उत्पन्न किए जा सकते हैं, और इसे WORD, EXCEL और SPC सांख्यिकीय विश्लेषण सॉफ़्टवेयर में भी आयात किया जा सकता है ताकि सीपीके और विभिन्न सांख्यिकीय रिपोर्ट उत्पन्न की जा सकें।
