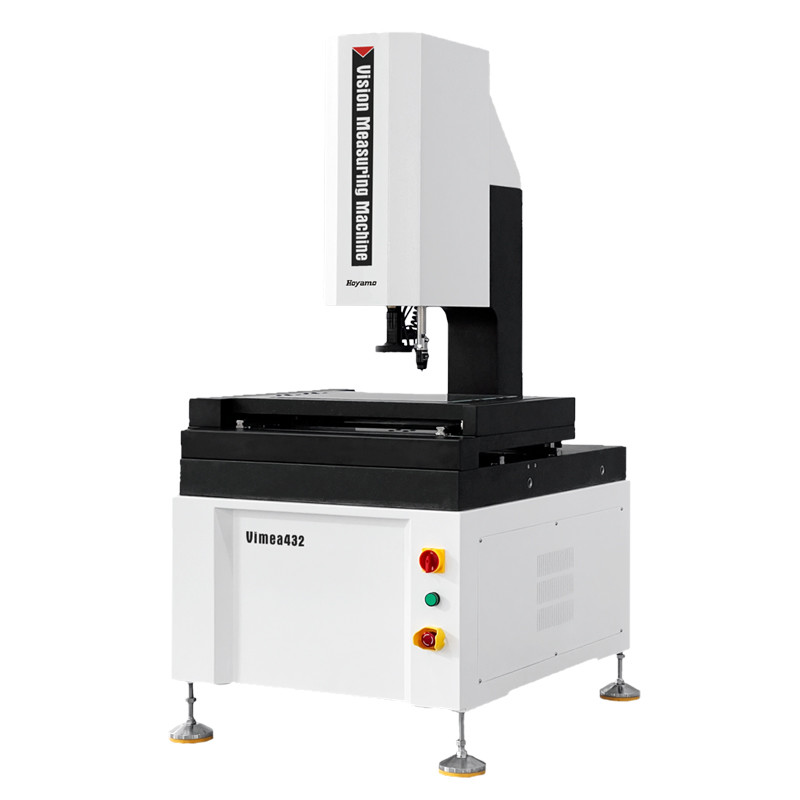

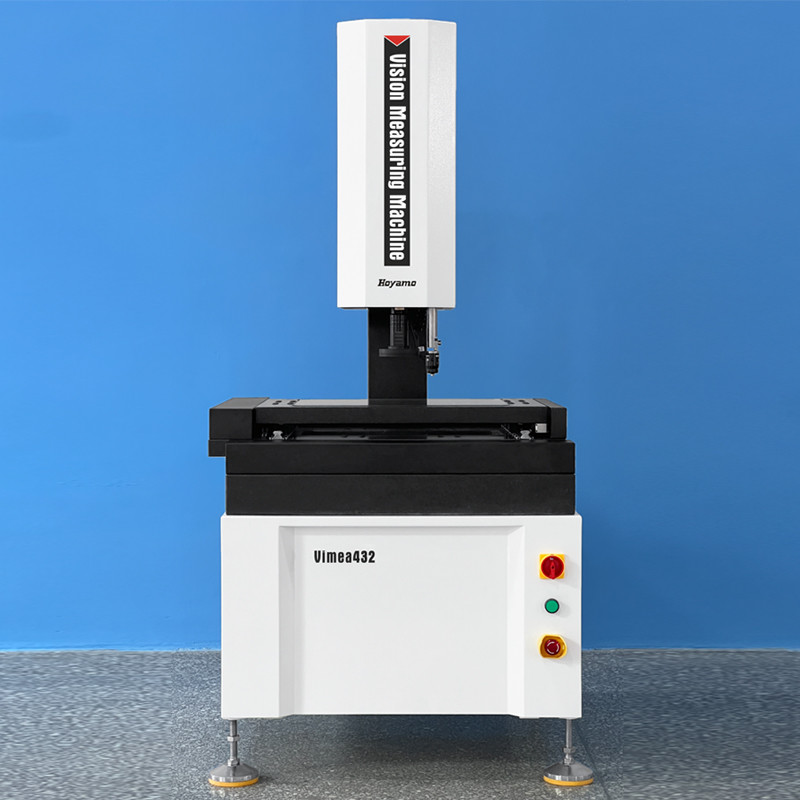

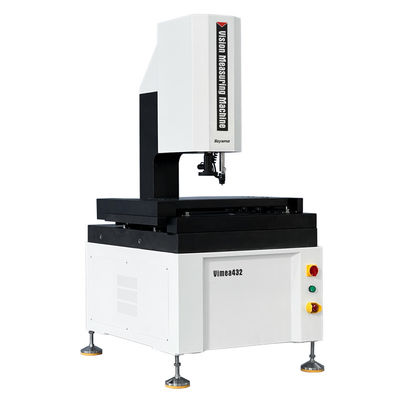

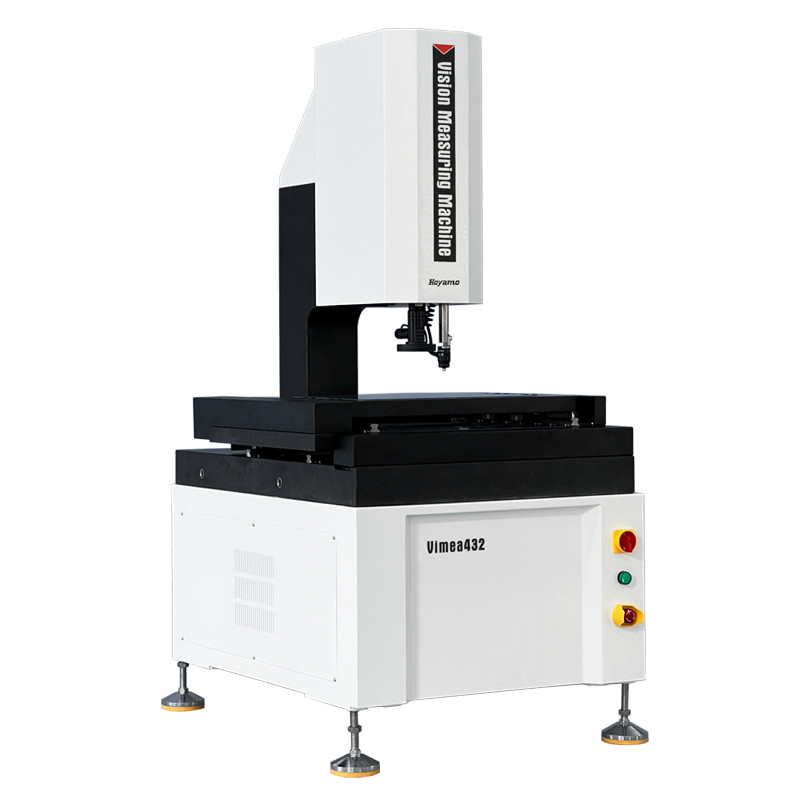

कैंटिलेवर स्वचालित वीडियो माप प्रणाली Vimea43B श्रृंखला
उत्पाद की विशेषता:
1.XYZ तीन अक्ष सीएनसी स्वचालित सटीक नियंत्रण, सटीक स्थिति;
2ग्रेनाइट आधार और स्तंभ, अच्छी स्थिरता;
3.सटीक रैखिक गाइड, पीसने-ग्रेड गेंद शिकंजा और एसी सर्वो मोटर्स, आदि, गति प्रणाली की सटीकता और स्थिरता सुनिश्चित करते हैं;
4.0.5μm उच्च परिशुद्धता ग्रिड शासक प्रणाली की स्थिति सटीकता और माप सटीकता सुनिश्चित करने के लिए;
5. स्पष्ट अवलोकन और सटीक माप की आवश्यकताओं को पूरा करने के लिए उच्च संकल्प डिजिटल कैमरा;
6.6.5X उच्च परिभाषा ऑप्टिकल लेंस, सटीक ज़ूम, एक बार पिक्सेल सुधार;
7.प्रोग्राम-नियंत्रित 5-रिंग 8-क्षेत्र एलईडी सतह प्रकाश और समानांतर एलईडी समोच्च प्रकाश प्रणाली बुद्धिमानी से 256 स्तर की चमक समायोजन का एहसास;
8स्वचालित विजन माप सॉफ्टवेयर iMeasuring शक्तिशाली कार्यों के साथ और संचालित करने में आसान है।
विनिर्देशः
| वस्तु | कैंटिलीवर स्वचालित वीडियो माप प्रणाली वीमीए श्रृंखला | |||
| मॉडल | विमिया322 | विमिया432 | विमिया542 | |
| एक्स/वाई अक्ष यात्रा | (300*200) मिमी | (400*300) मिमी | (500*400) मिमी | |
| Z अक्ष यात्रा | 200 मिमी | |||
| एक्स/वाई/जेड 3 अक्ष रैखिक पैमाने ((मिमी) | रैखिक पैमाने पर संकल्पः0.5um | |||
| मार्गदर्शन मोड | उच्च परिशुद्धता रैखिक गाइड, डबल ट्रैक डबल स्लाइडर गाइड | |||
| ऑपरेशन मोड | जॉयस्टिक कंट्रोलर, माउस ऑपरेशन, ऑटोमैटिक डिटेक्शन प्रोग्राम | |||
| सटीकता* | XY अक्षः≤2.5+L/200 ((um) | |||
| Z अक्षः≤5.0+L/200 ((um) | ||||
| पुनरावृत्ति | 2um | |||
|
प्रकाश व्यवस्था प्रणाली |
समोच्च | एलईडी समानांतर समोच्च प्रकाश व्यवस्था | ||
| सतह | 0~255 स्टेपलेस समायोज्य 5-रिंग 8-डिवीजन एलईडी सतह प्रकाश व्यवस्था | |||
| वीडियो सिस्टम** | 1/2.9 "उच्च संकल्प डिजिटल कैमरा | |||
| 6.5X मैनुअल ज़ूम लेंस, ऑप्टिकल आवर्धन:0.7X-4.5X, वीडियो आवर्धन:28X~180X | ||||
| माप सॉफ्टवेयर | iमापन | |||
| संचालन प्रणाली | समर्थन WIN 10/11-32/64 ऑपरेटिंग सिस्टम | |||
| भाषा | अंग्रेजी, सरलीकृत चीनी, पारंपरिक चीनी, वैकल्पिक अन्य भाषा संस्करण | |||
| कार्य वातावरण | तापमान 20°C±2°C, तापमान परिवर्तन <1°C/Hr; आर्द्रता 30%~80%RH; कंपन <0.02g's, ≤15Hz। | |||
| विद्युत आपूर्ति | 220V/50Hz/10A | |||
| लोड क्षमता | 25 किलोग्राम से 50 किलोग्राम | |||
| आयाम ((WxDxH) | (789*636*1640) मिमी | (961*747*1640) मिमी | 121*860*1690) मिमी | |
| पैकेजिंग आयाम ((WxDxH) | (1040*900*1900) मिमी | (1140*1000*1900) मिमी | (1260*1100*1900) मिमी | |
| सकल/शुद्ध भार | 200 किलो | 320 किलो | 505 किलो | |
नोटः
L मापी गई लंबाई है ((मिमी), Z-अक्ष की यांत्रिक सटीकता और फोकस सटीकता बहुत काम के टुकड़े की सतह से संबंधित है।
आवर्धन अनुमानित मूल्य है, यह मॉनिटर के आयाम और संकल्प से संबंधित है।
0.5X या 2X उद्देश्य आवश्यकताओं के अनुसार वैकल्पिक रूप से उपलब्ध है।
उत्पाद विन्यास मॉडल का वर्णन (वीमिया 432 के साथ उदाहरण):
| उत्पाद श्रेणी | 2.5D | 3D | 2.5D | 3D |
| वस्तु | 2.5D स्वचालित वीडियो माप प्रणाली |
3 डी स्वचालित संपर्क और वीडियो माप प्रणाली |
2.5D स्वचालित लेजर-स्कैन और वीडियो माप प्रणाली |
3D स्वचालित बहुसंवेदी मापने की मशीन |

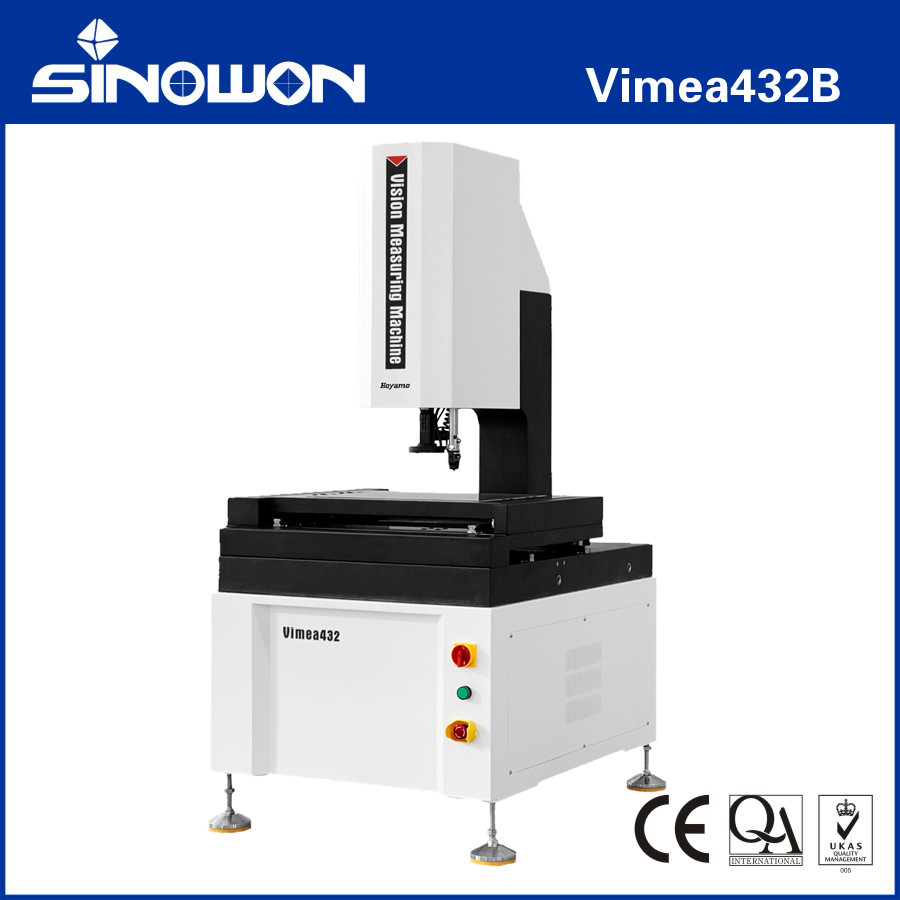

| मॉडल | Vimea432A | Vimea432B | Vimea432C | Vimea432D |
| प्रकार | ए | बी | सी | D |

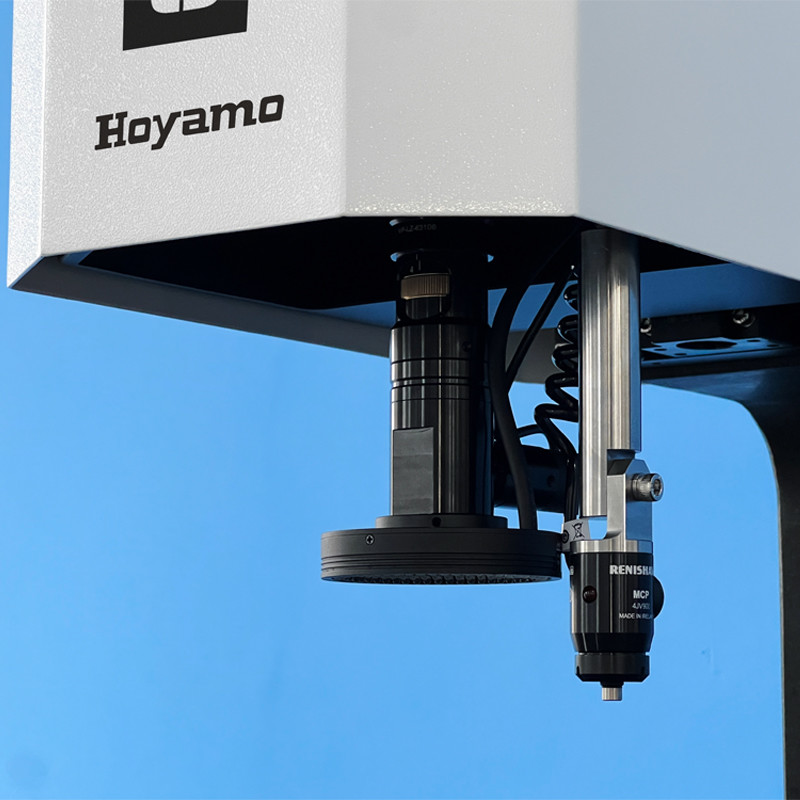

| महत्व | ऑप्टिकल ज़ूम लेंस सेंसर | ज़ूम लेंस सेंसर और संपर्क जांच सेंसर | ज़ूम लेंस सेंसर और लेजर सेंसर | ज़ूम लेंस सेंसर, संपर्क जांच सेंसर और लेजर सेंसर |
| संपर्क जांच | बिना | एमसीपी-किट1 | बिना | एमसीपी-किट1 |
| लेजर मॉड्यूल | बिना | बिना | ओमरोन लेजर | ओमरोन लेजर |
| सॉफ्टवेयर संस्करण | iमापन4.1 | iमापन4.2 | iमापन5.0 | iमापन5.1 |
कैंटिलेवर स्वचालित वीडियो माप प्रणाली के मॉडल और विनिर्देश:
| मॉडल | कोड# | मॉडल | कोड# | मॉडल | कोड# |
| Vimea322A | 524-120G | Vimea432A | ५२४-१२०एच | Vimea542A | 524-120J |
| Vimea322B | 524-220G | Vimea432B | 524-220H | Vimea542B | 524-220J |
| Vimea322C | 524-320G | Vimea432C | 524-320H | वीमिया 542 सी | 524-320J |
| Vimea322D | 524-420G | Vimea432D | 524-420H | Vimea542D | 524-420J |
कैंटिलीवर स्वचालित वीडियो माप प्रणाली यात्रा मार्गदर्शिका तालिका:
| यात्रा |
मॉडल |
सटीकता |
एक्स अक्ष यात्रा मिमी |
यैक्सिस यात्रा मिमी |
Z अक्ष मानक यात्रा मिमी |
Z-अक्ष अधिकतम अनुकूलित यात्रा मिमी |
|
| E1x,y | E1z | ||||||
| 300x200x200 | विमिया322 | 2.5+L/200 | 5.0+L/200 | 300 मिमी | 200 मिमी | 200 मिमी | 250 मिमी |
| 400x300x200 | विमिया432 | 2.5+L/200 | 5.0+L/200 | 400 मिमी | 300 मिमी | 200 मिमी | 300 मिमी |
| 500x400x200 | विमिया542 | 2.5+L/200 | 5.0+L/200 | 500 मिमी | 400 मिमी | 200 मिमी | 400 मिमी |
सॉफ्टवेयर का परिचय:
iMeasuring सॉफ्टवेयर एक पेशेवर मल्टीसेंसर माप सॉफ्टवेयर है जो माप और सॉफ्टवेयर अनुसंधान उद्योग में डेवलपर्स के दस साल के अनुभव के साथ संयुक्त है।डिजाइन सिद्धांत अनुकूल संचालन है, शक्तिशाली कार्य, उच्च सटीकता और स्थिरता, सरल रखरखाव।
● उत्कृष्ट सॉफ्टवेयर आर्किटेक्चर डिजाइन और पूरी तरह से ऑब्जेक्ट उन्मुख, सॉफ्टवेयर स्थिर और विश्वसनीय सुनिश्चित करने के लिए।
● कई भाषाओं के साथ समर्थन, भाषा पैक स्थापित करने और स्थानीय ग्राहकों के लिए सुविधाजनक सॉफ्टवेयर बदलने की आवश्यकता नहीं है।
● पेशेवर एसपीसी सांख्यिकीय विश्लेषण सॉफ्टवेयर माप सॉफ्टवेयर से जुड़ा, यह महसूस करने के लिए कि डेटा स्वचालित रूप से मैन्युअल संचालन के बिना एसपीसी डेटाबेस में निर्यात किया जा सकता है।
● सॉफ्टवेयर का एक ही मॉडल स्थायी रूप से अद्यतन करने के लिए स्वतंत्र होगा, यह ग्राहक को अन्य परेशानी को कम करने में मदद कर सकता है।
● शक्तिशाली किनारा खोजक एल्गोरिथ्म के साथ, जो छाया या अंधेरी छवि के किनारे को प्राप्त करने में मदद कर सकता है और उच्च सटीकता सुनिश्चित कर सकता है।
● सॉफ्टवेयर स्वचालित रूप से रेखा, वृत्त, चाप और अन्य तत्वों को पहचान और माप सकता है।
● यह विभिन्न तत्वों पर आधारित है और कई तत्व निर्माण कार्य जैसे अनुवाद, घूर्णन, निष्कर्षण, संयोजन, समानांतर, ऊर्ध्वाधर, दर्पण, समरूपता, प्रतिच्छेदन,टंगेंटआदि।
● सॉफ्टवेयर में ब्रेक-पॉइंट सेटिंग फ़ंक्शन है, यह मैन्युअल माप और ऑटो माप के बीच बुद्धिमान स्विच कर सकता है।
उद्योग अनुप्रयोग:
ऑप्टिकल मापने की मशीन OMM, जिसे विजन मापने की मशीन और गैर संपर्क मापने की मशीन, दो आयामी मापने की मशीन, 2.5 आयामी मापने की मशीन के रूप में भी जाना जाता है,आधुनिक औद्योगिक उच्च परिशुद्धता और सूक्ष्म विनिर्माण उद्योग के उन्नयन के साथ, यह तेजी से और सटीक माप के लिए संपर्क रहित ऑप्टिकल छवि माप विधि को अपनाता है। ज्यामितीय आयामों और ज्यामितीय सहिष्णुताओं का माप अपरिहार्य हो जाता है।
ऑप्टिकल मापने की मशीनें निर्देशांक मापने के प्रयोजन के लिए सभी अनुप्रयोग क्षेत्रों के लिए उपयुक्त हैं, और व्यापक रूप से मशीनरी, इलेक्ट्रॉनिक्स, उपकरणों, हार्डवेयर,प्लास्टिक और अन्य उद्योगजैसे: मोल्ड, स्क्रू, धातु, सामान, रबर, पीसीबी बोर्ड, स्प्रिंग्स, हार्डवेयर, इलेक्ट्रॉनिक्स, प्लास्टिक, विमानन, एयरोस्पेस आदि, यह पारंपरिक वर्नीयर कैलिपर की कमियों को दूर करता है,माइक्रोमीटर, और प्रोफाइल प्रोजेक्टर, जो ऑप्टिकल, मैकेनिकल, इलेक्ट्रॉनिक और कंप्यूटर इमेज प्रोसेसिंग प्रौद्योगिकियों को एकीकृत करते हुए एक उच्च परिशुद्धता, उच्च दक्षता और उच्च विश्वसनीयता वाली माप मशीन है।
मापा जाने वाली वस्तु को ऑप्टिकल आवर्धन प्रणाली द्वारा बड़ा किया जाता है। सीसीडी कैमरा प्रणाली द्वारा इमेज सुविधाओं को एकत्र करने और कंप्यूटर और सॉफ्टवेयर एल्गोरिदम द्वारा संसाधित करने के बाद,समोच्च और सतह का आकार, विभिन्न जटिल और सटीक भागों के आकार, कोण और स्थिति का स्वचालित रूप से पता लगाया जा सकता है।माप डेटा एक पूर्ण इंजीनियरिंग ड्राइंग बनने के लिए AUTOCAD में आयात किया जा सकता है, और डीएक्सएफ, आईजीएस और अन्य प्रारूपों में दस्तावेज उत्पन्न किए जा सकते हैं, और सीपीके और विभिन्न सांख्यिकीय रिपोर्ट उत्पन्न करने के लिए वर्ड, एक्सेल और एसपीसी सांख्यिकीय विश्लेषण सॉफ्टवेयर में भी आयात किए जा सकते हैं।
