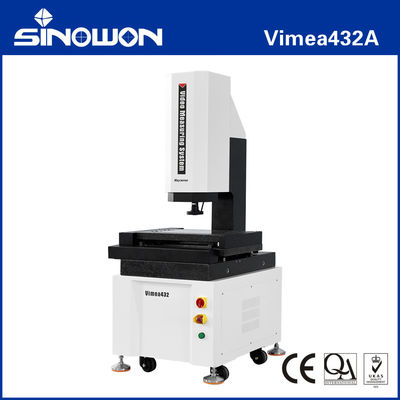

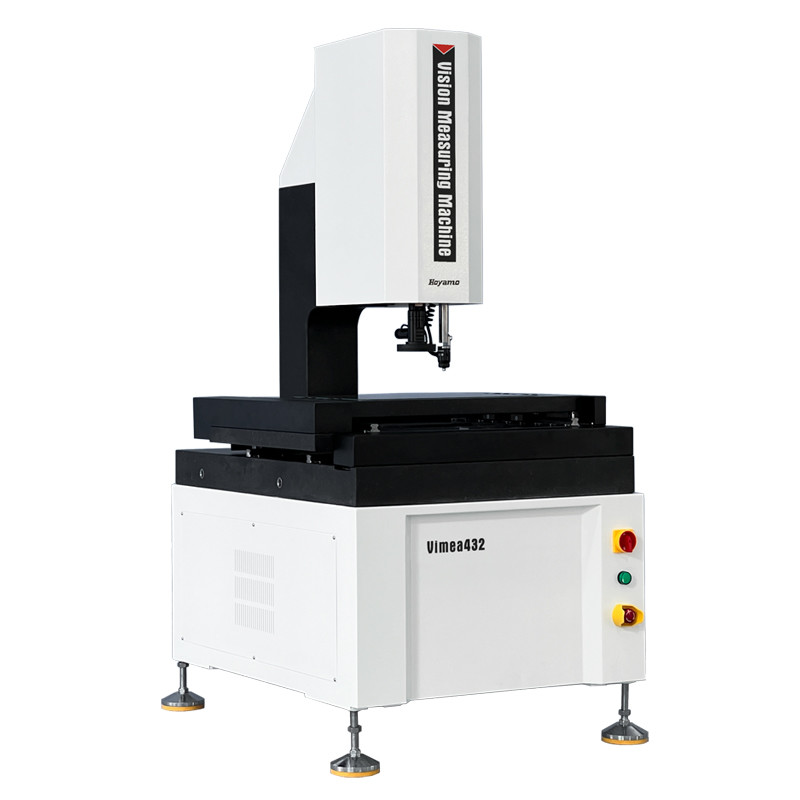

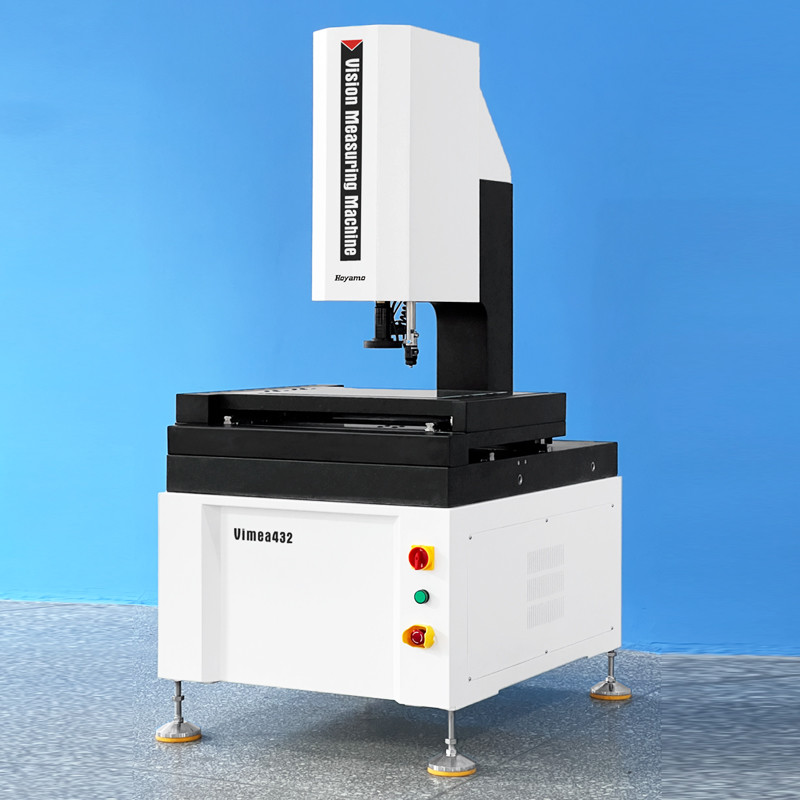

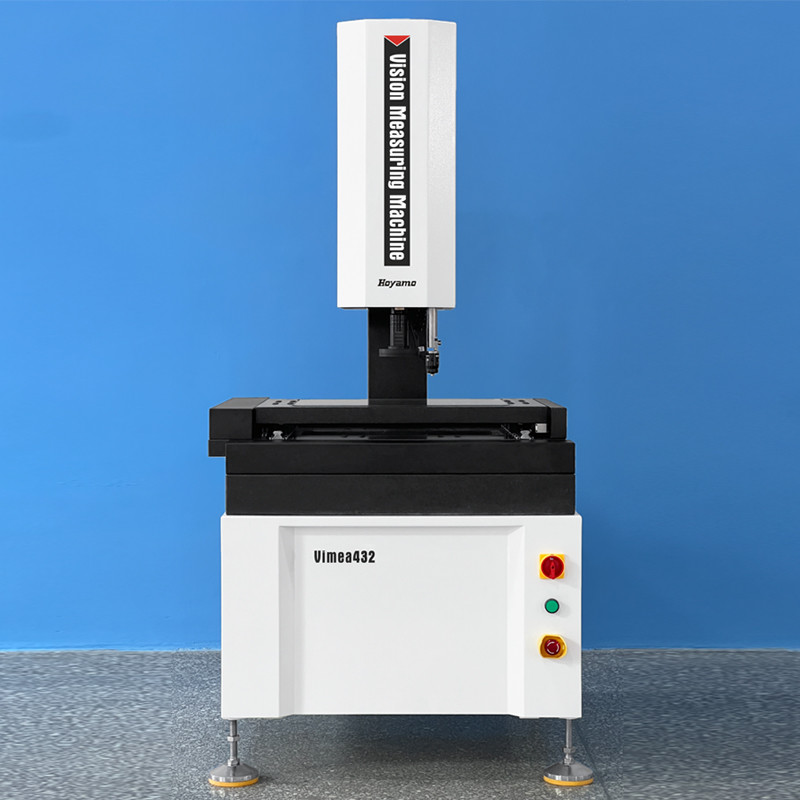

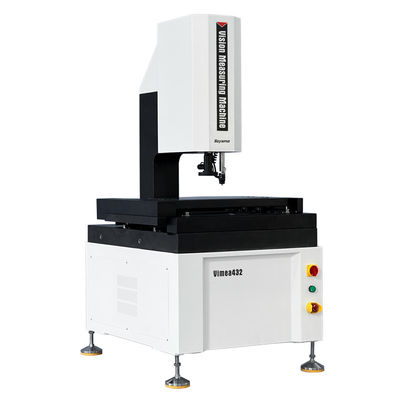

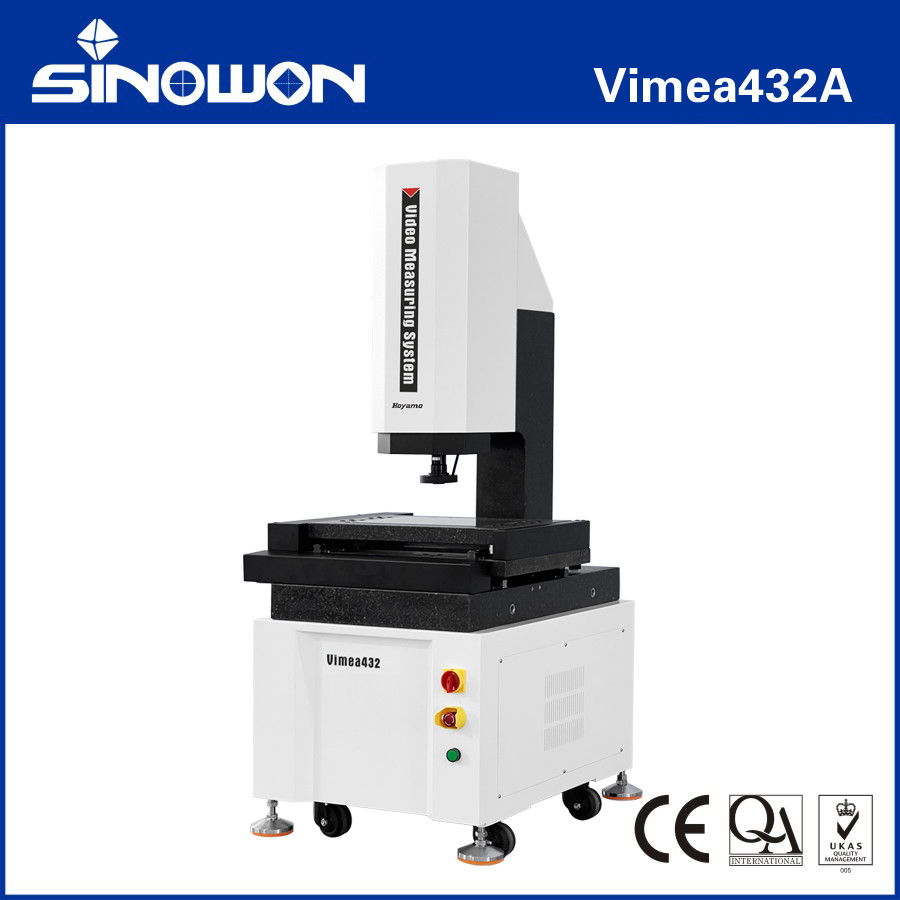

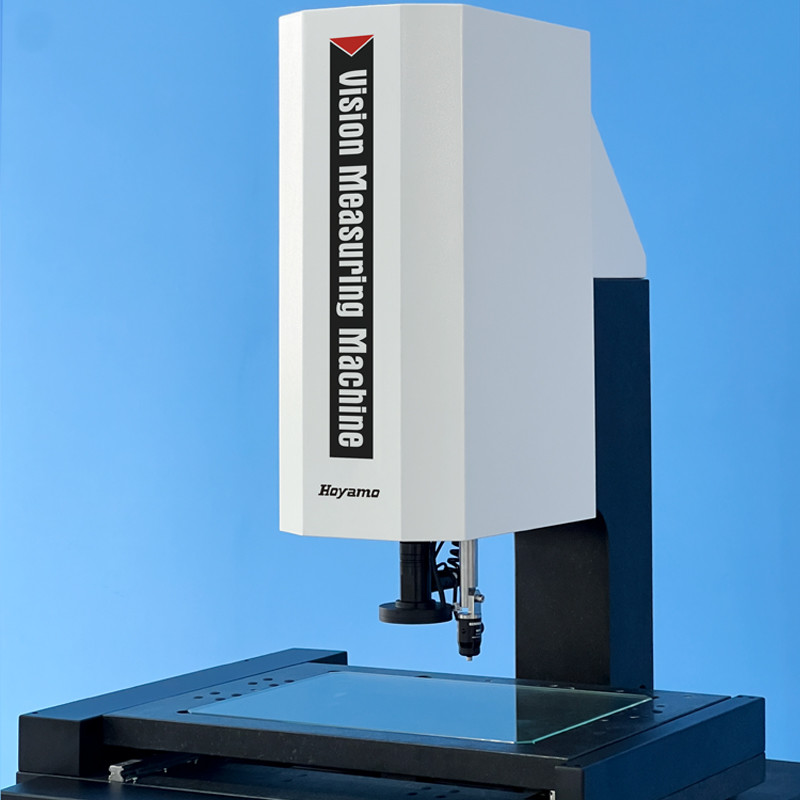

कैंटिलेवर स्वचालित वीडियो माप प्रणाली V4-Vimea-432 श्रृंखला
उत्पाद की विशेषता:
1.XYZ तीन अक्ष सीएनसी स्वचालित सटीक नियंत्रण, सटीक स्थिति;
2ग्रेनाइट आधार और स्तंभ, अच्छी स्थिरता;
3.सटीक रैखिक गाइड, पीसने-ग्रेड बॉल स्क्रू और एसी सर्वो मोटर्स, आदि, गति प्रणाली की सटीकता और स्थिरता सुनिश्चित करते हैं;
4.0.5μm उच्च परिशुद्धता ग्रिड शासक प्रणाली की स्थिति सटीकता और माप सटीकता सुनिश्चित करने के लिए;
5. स्पष्ट अवलोकन और सटीक माप की आवश्यकताओं को पूरा करने के लिए उच्च संकल्प डिजिटल कैमरा;
6.6.5X उच्च परिभाषा ऑप्टिकल लेंस, सटीक ज़ूम, एक बार पिक्सेल सुधार;
7.प्रोग्राम-नियंत्रित 5-रिंग 8-क्षेत्र एलईडी सतह प्रकाश और समानांतर एलईडी समोच्च प्रकाश प्रणाली बुद्धिमानी से 256 स्तर की चमक समायोजन का एहसास;
8स्वचालित विजन माप सॉफ्टवेयर iMeasuring शक्तिशाली कार्यों के साथ और संचालित करने में आसान है।
विनिर्देशः
| वस्तु | कैंटिलीवर स्वचालित वीडियो माप प्रणाली V4-Vimea श्रृंखला | |||
| मॉडल | V4-Vimea-322 | V4-Vimea-432 | V4-Vimea-542 | |
| एक्स/वाई अक्ष यात्रा | (300*200) मिमी | (400*300) मिमी | (500*400) मिमी | |
| Z अक्ष यात्रा | 200 मिमी | |||
| एक्स/वाई/जेड 3 अक्ष रैखिक पैमाने ((मिमी) | रैखिक पैमाने पर संकल्पः0.5um | |||
| मार्गदर्शन मोड | उच्च परिशुद्धता रैखिक गाइड, डबल ट्रैक डबल स्लाइडर गाइड | |||
| ऑपरेशन मोड | जॉयस्टिक कंट्रोलर, माउस ऑपरेशन, ऑटोमैटिक डिटेक्शन प्रोग्राम | |||
| सटीकता* | XY अक्षः≤2.5+L/200 ((um) | |||
| Z अक्षः≤5.0+L/200 ((um) | ||||
| पुनरावृत्ति | 2um | |||
|
प्रकाश व्यवस्था प्रणाली |
समोच्च | एलईडी समानांतर समोच्च प्रकाश व्यवस्था | ||
| सतह | 0~255 स्टेपलेस समायोज्य 5-रिंग 8-डिवीजन एलईडी सतह प्रकाश व्यवस्था | |||
| वीडियो सिस्टम** | 1/2.9 "उच्च संकल्प डिजिटल कैमरा | |||
| 6.5X मैनुअल ज़ूम लेंस, ऑप्टिकल आवर्धन:0.7X-4.5X, वीडियो आवर्धन:28X~180X | ||||
| माप सॉफ्टवेयर | iमापन | |||
| संचालन प्रणाली | समर्थन WIN 10/11-32/64 ऑपरेटिंग सिस्टम | |||
| भाषा | अंग्रेजी, सरलीकृत चीनी, पारंपरिक चीनी, वैकल्पिक अन्य भाषा संस्करण | |||
| कार्य वातावरण | तापमान 20°C±2°C, तापमान परिवर्तन <1°C/Hr; आर्द्रता 30%~80%RH; कंपन <0.02g's, ≤15Hz। | |||
| विद्युत आपूर्ति | 220V/50Hz/10A | |||
| लोड क्षमता | 25 किलोग्राम से 50 किलोग्राम | |||
| आयाम ((WxDxH) | (789*636*1640) मिमी | (961*747*1640) मिमी | 121*860*1690) मिमी | |
| पैकेजिंग आयाम ((WxDxH) | (1040*900*1900) मिमी | (1140*1000*1900) मिमी | (1260*1100*1900) मिमी | |
| सकल/शुद्ध भार | 200 किलो | 320 किलो | 505 किलो | |
नोटः
L मापी गई लंबाई है ((मिमी), Z-अक्ष की यांत्रिक सटीकता और फोकस सटीकता बहुत काम के टुकड़े की सतह से संबंधित है।
आवर्धन अनुमानित मूल्य है, यह मॉनिटर के आयाम और संकल्प से संबंधित है।
0.5X या 2X उद्देश्य आवश्यकताओं के अनुसार वैकल्पिक रूप से उपलब्ध है।
उत्पाद विन्यास मॉडल का वर्णन (V4-Vimea-432 के साथ उदाहरण):
| उत्पाद श्रेणी | 2.5D | 3D | 2.5D | 3D |
| वस्तु | 2.5D स्वचालित वीडियो माप प्रणाली |
3 डी स्वचालित संपर्क और वीडियो माप प्रणाली |
2.5D स्वचालित लेजर-स्कैन और वीडियो माप प्रणाली |
3D स्वचालित बहुसंवेदी मापने की मशीन |
| मॉडल | V4-Vimea-432A | V4-Vimea-432B | V4-Vimea-432C | V4-Vimea-432D |
| प्रकार | ए | बी | सी | D |
| महत्व | ऑप्टिकल ज़ूम लेंस सेंसर | ज़ूम लेंस सेंसर और संपर्क जांच सेंसर | ज़ूम लेंस सेंसर और लेजर सेंसर | ज़ूम लेंस सेंसर, संपर्क जांच सेंसर और लेजर सेंसर |
| संपर्क जांच | बिना | एमसीपी-किट1 | बिना | एमसीपी-किट1 |
| लेजर मॉड्यूल | बिना | बिना | ओमरोन लेजर | ओमरोन लेजर |
| सॉफ्टवेयर संस्करण | iमापन4.1 | iमापन4.2 | iमापन5.0 | iमापन5.1 |
कैंटिलेवर स्वचालित वीडियो माप प्रणाली के मॉडल और विनिर्देश:
| मॉडल | कोड# | मॉडल | कोड# | मॉडल | कोड# |
| V4-Vimea-322A | 524-120G | V4-Vimea-432A | ५२४-१२०एच | V4-Vimea-542A | 524-120J |
| V4-Vimea-322B | 524-220G | V4-Vimea-432B | 524-220H | V4-Vimea-542B | 524-220J |
| V4-Vimea-322C | 524-320G | V4-Vimea-432C | 524-320H | V4-Vimea-542C | 524-320J |
| V4-Vimea-322D | 524-420G | V4-Vimea-432D | 524-420H | V4-Vimea-542D | 524-420J |
कैंटिलीवर स्वचालित वीडियो माप प्रणाली यात्रा मार्गदर्शिका तालिका:
| यात्रा |
मॉडल |
सटीकता |
एक्स अक्ष यात्रा मिमी |
यैक्सिस यात्रा मिमी |
Z अक्ष मानक यात्रा मिमी |
Z-अक्ष अधिकतम अनुकूलित यात्रा मिमी |
|
| E1x,y | E1z | ||||||
| 300x200x200 | V4-Vimea-322 | 2.5+L/200 | 5.0+L/200 | 300 मिमी | 200 मिमी | 200 मिमी | 250 मिमी |
| 400x300x200 | V4-Vimea-432 | 2.5+L/200 | 5.0+L/200 | 400 मिमी | 300 मिमी | 200 मिमी | 300 मिमी |
| 500x400x200 | V4-Vimea-542 | 2.5+L/200 | 5.0+L/200 | 500 मिमी | 400 मिमी | 200 मिमी | 400 मिमी |
