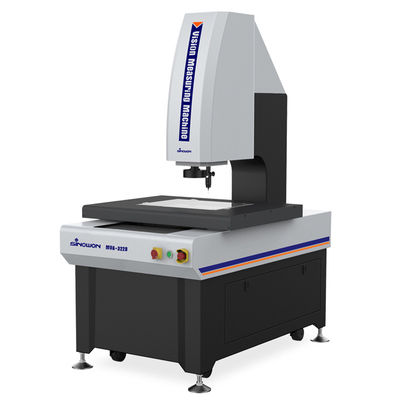

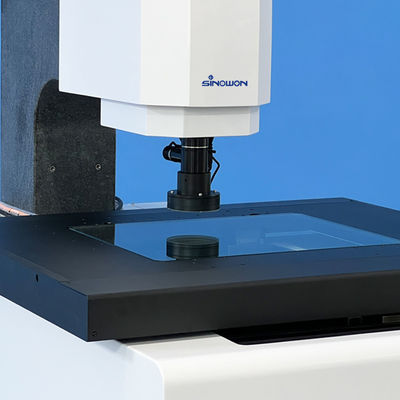

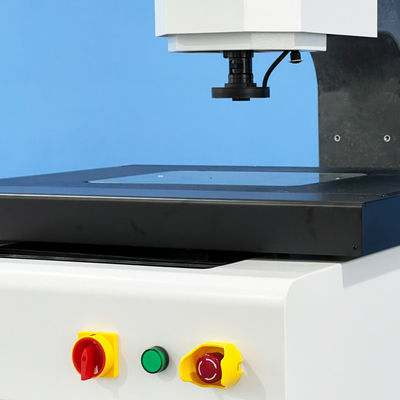

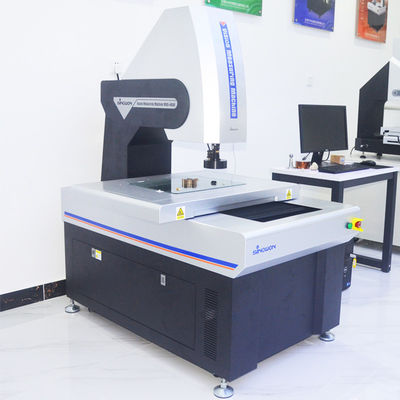

अति उच्च परिशुद्धता कैंटिलीवर स्वचालित दृष्टि मापने की मशीन MVA-322 श्रृंखला
एमवीए सीरीज एक कैंटिलेवर प्रकार की, उच्च परिशुद्धता, पूर्ण स्वचालित दृष्टि माप प्रणाली है जिसे जीडी एंड टी माप के लिए विकसित किया गया है। इसमें तीन अक्षीय स्वचालित नियंत्रण, स्वचालित फोकस,स्वतः प्रकाश नियंत्रण, अनुकूलित सॉफ्टवेयर और हार्डवेयर कॉन्फ़िगरेशन, और रैखिक और ज्यामितीय आयामों दोनों को मापने में सक्षम है।
उत्पाद की विशेषता:
विनिर्देशः
| वस्तु | अति उच्च परिशुद्धता कैंटिलीवर स्वचालित दृष्टि मापने की मशीन एमवीए श्रृंखला | |||
| मॉडल | एमवीए-322 | एमवीए-432 | एमवीए-542 | |
| एक्स/वाई अक्ष यात्रा | (300*200) मिमी | (400*300) मिमी | (500*400) मिमी | |
| Z अक्ष यात्रा | 200 मिमी | |||
| एक्स/वाई/जेड अक्ष रैखिक पैमाने | यूरोपीय रैखिक पैमाने पर संकल्पः 0.1um | |||
| मार्गदर्शन मोड | पी-क्लास प्रेसिजन रैखिक गाइड, डबल-ट्रैक डबल स्लाइडर गाइड। | |||
| ऑपरेशन मोड | जॉयस्टिक कंट्रोलर, माउस ऑपरेशन, स्वचालित पहचान कार्यक्रम | |||
| सटीकता* | XY अक्षः≤1.8+L/200 ((um) | |||
| Z अक्षः≤4.0+L/200(um) | ||||
| पुनरावृत्ति | 2um | |||
|
प्रकाश व्यवस्था प्रणाली |
समोच्च | एलईडी समानांतर समोच्च प्रकाश व्यवस्था | ||
| समोच्च | 0~255 स्टेपलेस समायोज्य 5-रिंग 8-डिवीजन एलईडी सतह प्रकाश व्यवस्था | |||
| वीडियो सिस्टम** | 1/2.9"/1.6Mpixel उच्च संकल्प डिजिटल कैमरा | |||
| 8.3X मोटर चालित ज़ूम लेंस ऑप्टिकल आवर्धनः 0.6X~5.0X; वीडियो आवर्धनः 20X~170X (21 ′′ मॉनिटर) | ||||
| माप सॉफ्टवेयर | iमापन | |||
| ऑपरेटिंग सिस्टम | समर्थन WIN10/11-32/64 बिट ऑपरेटिंग सिस्टम | |||
| भाषा | अंग्रेजी, सरलीकृत चीनी, पारंपरिक चीनी, अन्य भाषाओं को जोड़ा जा सकता है | |||
| कार्य वातावरण | तापमान 20°C±2°C, तापमान परिवर्तन<1°C/Hr; आर्द्रता 30%~80%RH; कंपन<0.02g's, ≤15Hz। | |||
| विद्युत आपूर्ति | AC220V/50Hz; 110V/60Hz | |||
| लोड क्षमता | 25 किलोग्राम से 50 किलोग्राम | |||
| आयाम ((WxDxH) | (1146 * 720 * 1664) मिमी | (1331*840*1664) मिमी | (1257*920*1640) मिमी | |
| पैकेजिंग का आकार ((WxDxH) | (1290*970*1920) मिमी | (1390*1060*1940) मिमी | (1450*1170*1900) मिमी | |
| शुद्ध भार | 380 किलो | 450 किलो | ६०० किलो | |
उत्पाद कॉन्फ़िगरेशन मॉडल विवरण (एमवी के साथ उदाहरण)ए-322):
| उत्पाद श्रेणी | 2.5D | 3D | 2.5D | 3D |
| वस्तु |
2.5D स्वचालित दृष्टि मापने की मशीन |
3 डी स्वचालित संपर्क और दृष्टि मापने की मशीन |
2.5D स्वचालित लेजर स्कैन और दृष्टि मापने की मशीन |
3D स्वचालित बहुसंवेदी मापने की मशीन |

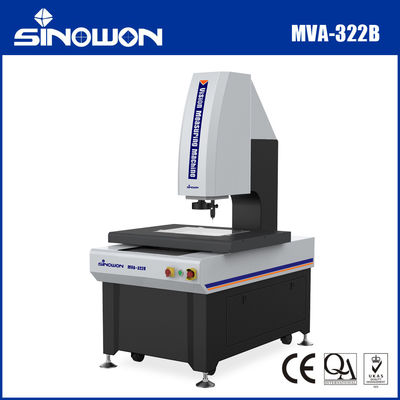

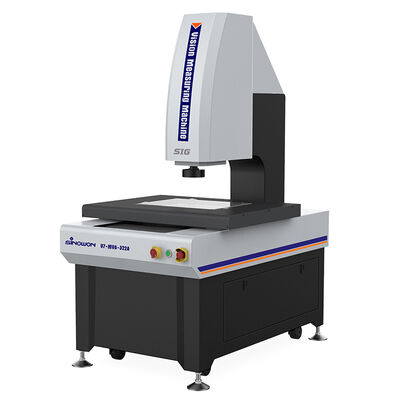

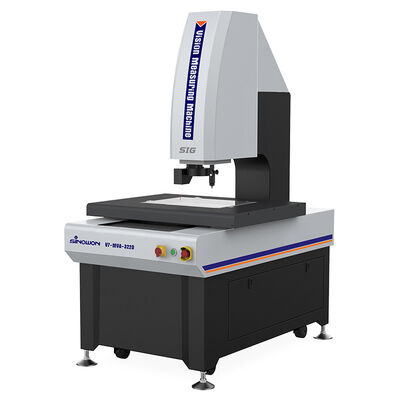

| मॉडल | एमवीए-322ए | एमवीए-322बी | एमवीए-322सी | एमवीए-322डी |
| प्रकार | ए | बी | सी | D |
| महत्व | ऑप्टिकल ज़ूम लेंस सेंसर | ज़ूम लेंस सेंसर और संपर्क जांच सेंसर | ज़ूम लेंस सेंसर और लेजर सेंसर | ज़ूम लेंस सेंसर, संपर्क जांच सेंसर और लेजर सेंसर |

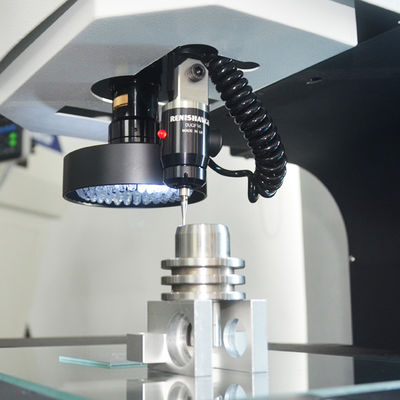

| संपर्क जांच | बिना | एमसीपी-किट1 | बिना | एमसीपी-किट1 |
| लेजर मॉड्यूल | बिना | बिना | ओमरोन लेजर | ओमरोन लेजर |
| सॉफ्टवेयर संस्करण | iमापन4.1 | iमापन4.2 | iमापन5.0 | iमापन5.1 |
कैंटिलीवर ऑटोमैटिक विजन मापने वाली मशीन मॉडल और विनिर्देश:
| मॉडल | कोड# | मॉडल | कोड# | मॉडल | कोड# |
| एमवीए-322ए | 522-180G | एमवीए-432ए | 522-180H | एमवीए-542ए | 522-180J |
| एमवीए-322बी | 522-280G | एमवीए-432बी | 522-280H | एमवीए-542बी | 522-280J |
| एमवीए-322सी | 522-380G | एमवीए-432सी | 522-380H | MVA-542C | 522-380J |
| एमवीए-322डी | 522-480G | एमवीए-432डी | 522-480H | एमवीए-542डी | 522-480J |
कैंटिलीवर स्वचालित दृष्टि मापने की मशीन यात्रा गाइड तालिका:
| यात्रा | मॉडल | सटीकता | मुख्य अंतर | एक्स अक्ष यात्रा मिमी | Y अक्ष यात्रा मिमी | Z अक्ष मानक यात्रा मिमी | Z Aixs अधिकतम कस्टम यात्रा मिमी | ||
| E1x,y | E1z | ग्रिटिंग स्केल | ज़ूम लेंस | ||||||
| 300x200x200 | एमवीएस-322 | 2.0+L/200 | 5.0+L/200 | 0.5um ग्लास ग्रिटिंग शासक | मैनुअल इलेक्ट्रॉनिक फीडबैक लेंस | 300 मिमी | 200 मिमी | 200 मिमी | 250 मिमी |
| एमवीए-322 | 1.8+L/200 | 4.0+L/200 | 0.1um पैच धातु ग्रिटिंग शासक | समक्षीय प्रकाश के साथ मोटर चालित ज़ूम लेंस | |||||
| 400x300x200 | एमवीएस-432 | 2.0+L/200 | 5.0+L/200 | 0.5um ग्लास ग्रिटिंग शासक | मैनुअल इलेक्ट्रॉनिक फीडबैक लेंस | 400 मिमी | 300 मिमी | 200 मिमी | 300 मिमी |
| एमवीए-432 | 1.8+L/200 | 4.0+L/200 | 0.1um पैच धातु ग्रिटिंग शासक | समक्षीय प्रकाश के साथ मोटर चालित ज़ूम लेंस | |||||
| 500x400x200 | एमवीएस-542 | 2.0+L/200 | 5.0+L/200 | 0.5umग्लास ग्रिटिंग शासक | मैनुअल इलेक्ट्रॉनिक फीडबैक लेंस | 500 मिमी | 400 मिमी | 200 मिमी | 400 मिमी |
| एमवीए-542 | 1.8+L/200 | 4.0+L/200 | 0.1um पैच धातु ग्रिटिंग शासक | समक्षीय प्रकाश के साथ मोटर चालित ज़ूम लेंस | |||||
दृष्टि मापने की मशीनसंरचनात्मक चित्र:
कम्प्यूटर का अनुशंसित विन्यासः
विजन मापने वाली मशीन का मूल नियंत्रण प्रणाली और मापने वाला सॉफ्टवेयर है और कंप्यूटर प्रणाली सभी कार्यों का मूल वाहक है, जिसके लिए उच्च स्थिरता और संगतता की आवश्यकता होती है।अपनी चिंताओं को हल करने के लिए उच्च प्रदर्शन कंप्यूटर Optiplex डेस्कटॉप और जीत 10/11 मूल अधिकृत ऑपरेटिंग सिस्टम कॉन्फ़िगर करें.
सॉफ्टवेयर का परिचय:
iMeasuring सॉफ्टवेयर एक पेशेवर मल्टीसेंसर माप सॉफ्टवेयर है जो माप और सॉफ्टवेयर अनुसंधान उद्योग में डेवलपर्स के दस साल के अनुभव के साथ संयुक्त है।डिजाइन सिद्धांत अनुकूल संचालन है, शक्तिशाली कार्य, उच्च सटीकता और स्थिरता, सरल रखरखाव।
● उत्कृष्ट सॉफ्टवेयर आर्किटेक्चर डिजाइन और पूरी तरह से ऑब्जेक्ट उन्मुख, सॉफ्टवेयर स्थिर और विश्वसनीय सुनिश्चित करने के लिए।
● कई भाषाओं के साथ समर्थन, भाषा पैक स्थापित करने और स्थानीय ग्राहकों के लिए सुविधाजनक सॉफ्टवेयर बदलने की कोई आवश्यकता नहीं है।
● पेशेवर एसपीसी सांख्यिकीय विश्लेषण सॉफ्टवेयर माप सॉफ्टवेयर से जुड़ा, यह महसूस करने के लिए कि डेटा स्वचालित रूप से मैन्युअल संचालन के बिना एसपीसी डेटाबेस में निर्यात किया जा सकता है।
● सॉफ्टवेयर का एक ही मॉडल स्थायी रूप से अद्यतन करने के लिए स्वतंत्र होगा, यह ग्राहक को अन्य परेशानी को कम करने में मदद कर सकता है।
● शक्तिशाली किनारा खोजक एल्गोरिथ्म के साथ, जो छाया या अंधेरी छवि के किनारे को प्राप्त करने में मदद कर सकता है और उच्च सटीकता सुनिश्चित कर सकता है।
● सॉफ्टवेयर स्वचालित रूप से रेखा, वृत्त, चाप और अन्य तत्वों को पहचान और माप सकता है।
● यह विभिन्न तत्वों पर आधारित है और कई तत्व निर्माण कार्य जैसे अनुवाद, घूर्णन, निष्कर्षण, संयोजन, समानांतर, ऊर्ध्वाधर, दर्पण, समरूपता, प्रतिच्छेदन,टंगेंटआदि।
● सॉफ्टवेयर में ब्रेक-पॉइंट सेटिंग फ़ंक्शन है, यह मैन्युअल माप और ऑटो माप के बीच बुद्धिमान स्विच कर सकता है।
उद्योग अनुप्रयोग:
ऑप्टिकल मापने की मशीन OMM, जिसे विजन मापने की मशीन और गैर संपर्क मापने की मशीन, दो आयामी मापने की मशीन, 2.5 आयामी मापने की मशीन के रूप में भी जाना जाता है,आधुनिक औद्योगिक उच्च परिशुद्धता और सूक्ष्म विनिर्माण उद्योग के उन्नयन के साथ, यह तेजी से और सटीक माप के लिए संपर्क रहित ऑप्टिकल छवि माप विधि को अपनाता है। ज्यामितीय आयामों और ज्यामितीय सहिष्णुताओं का माप अपरिहार्य हो जाता है।
ऑप्टिकल मापने की मशीनें निर्देशांक मापने के प्रयोजन के लिए सभी अनुप्रयोग क्षेत्रों के लिए उपयुक्त हैं, और व्यापक रूप से मशीनरी, इलेक्ट्रॉनिक्स, उपकरणों, हार्डवेयर,प्लास्टिक और अन्य उद्योगजैसे: मोल्ड, स्क्रू, धातु, सामान, रबर, पीसीबी बोर्ड, स्प्रिंग्स, हार्डवेयर, इलेक्ट्रॉनिक्स, प्लास्टिक, विमानन, एयरोस्पेस आदि, यह पारंपरिक वर्नीयर कैलिपर की कमियों को दूर करता है,माइक्रोमीटर, और प्रोफाइल प्रोजेक्टर, जो ऑप्टिकल, मैकेनिकल, इलेक्ट्रॉनिक और कंप्यूटर इमेज प्रोसेसिंग प्रौद्योगिकियों को एकीकृत करने वाली उच्च-सटीक, उच्च-कुशलता और उच्च-विश्वसनीयता वाली माप मशीन है।
मापा जाने वाली वस्तु को ऑप्टिकल आवर्धन प्रणाली द्वारा बड़ा किया जाता है। सीसीडी कैमरा प्रणाली द्वारा इमेज सुविधाओं को एकत्र करने और कंप्यूटर और सॉफ्टवेयर एल्गोरिदम द्वारा संसाधित करने के बाद,समोच्च और सतह का आकार, विभिन्न जटिल और सटीक भागों के आकार, कोण और स्थिति का स्वचालित रूप से पता लगाया जा सकता है।माप डेटा एक पूर्ण इंजीनियरिंग ड्राइंग बनने के लिए AUTOCAD में आयात किया जा सकता है, और डीएक्सएफ, आईजीएस और अन्य प्रारूपों में दस्तावेज उत्पन्न किए जा सकते हैं, और सीपीके और विभिन्न सांख्यिकीय रिपोर्ट उत्पन्न करने के लिए वर्ड, एक्सेल और एसपीसी सांख्यिकीय विश्लेषण सॉफ्टवेयर में भी आयात किए जा सकते हैं।
