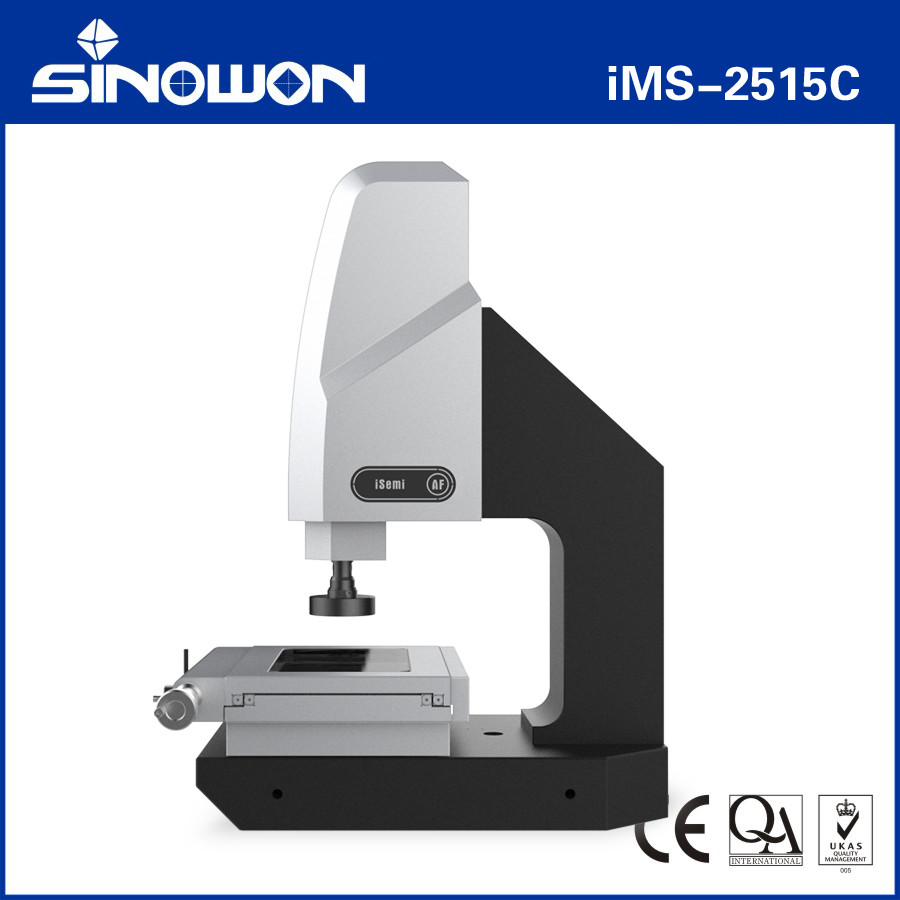

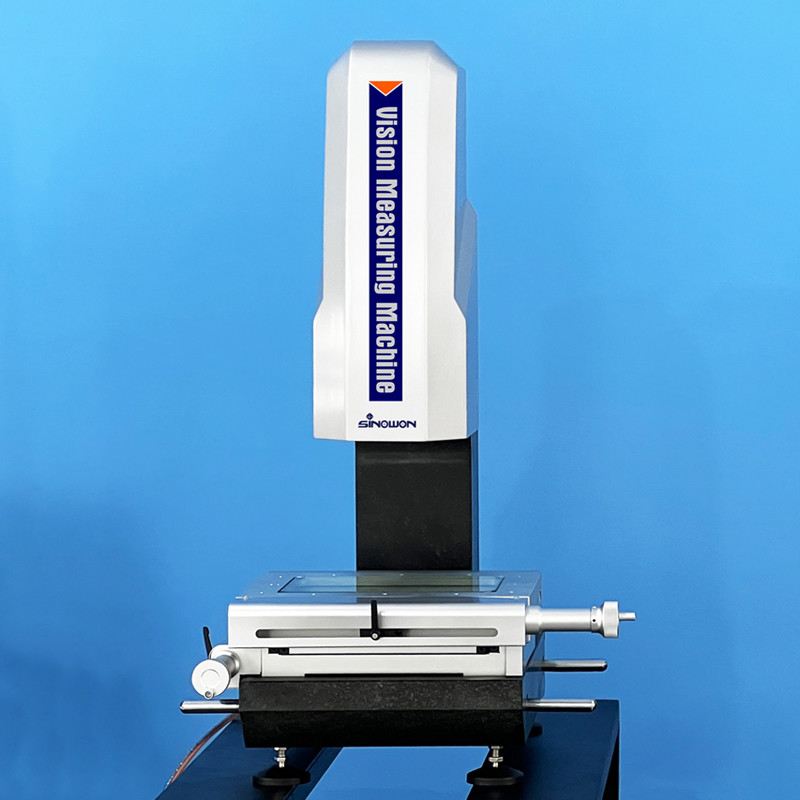

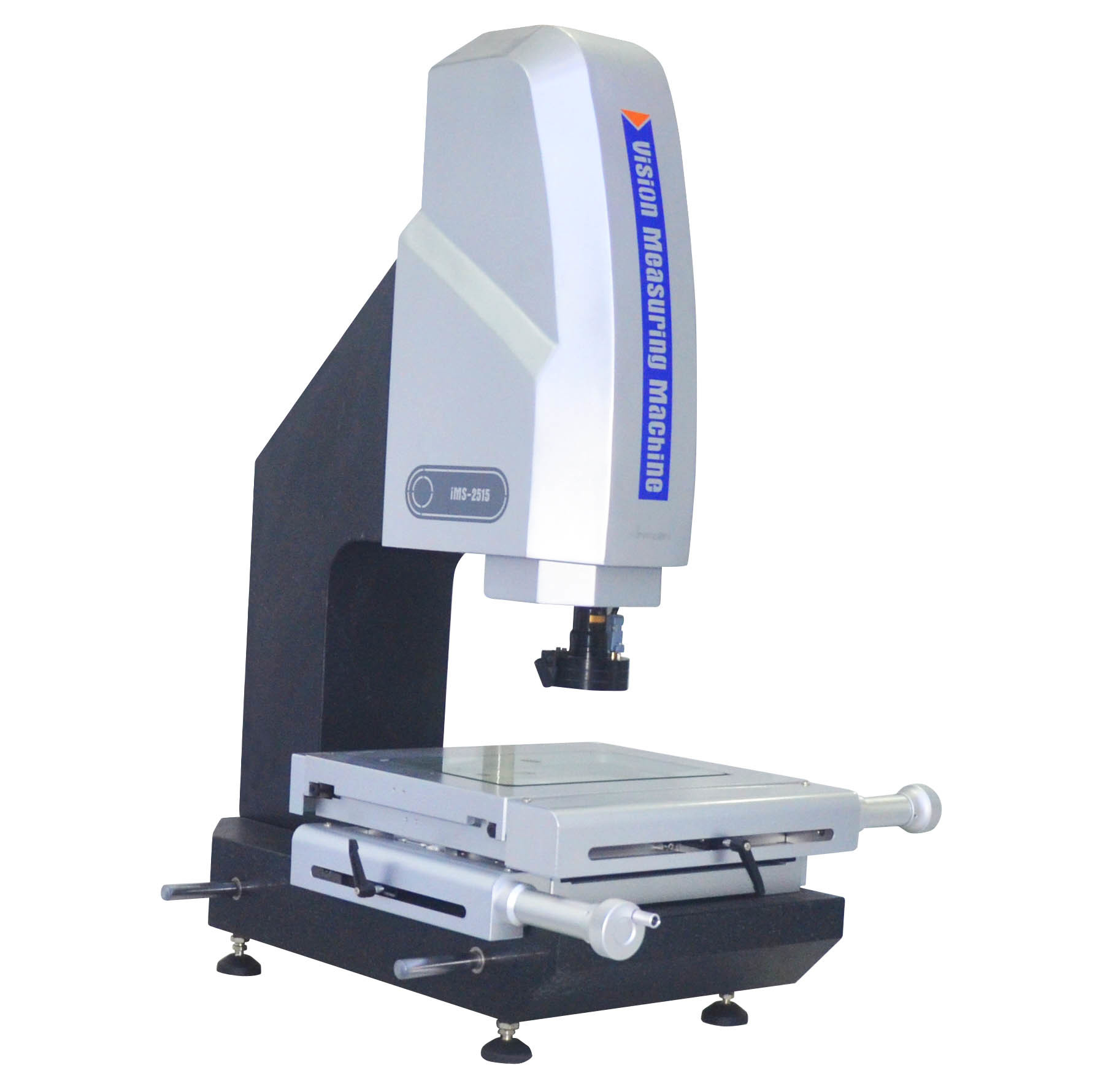

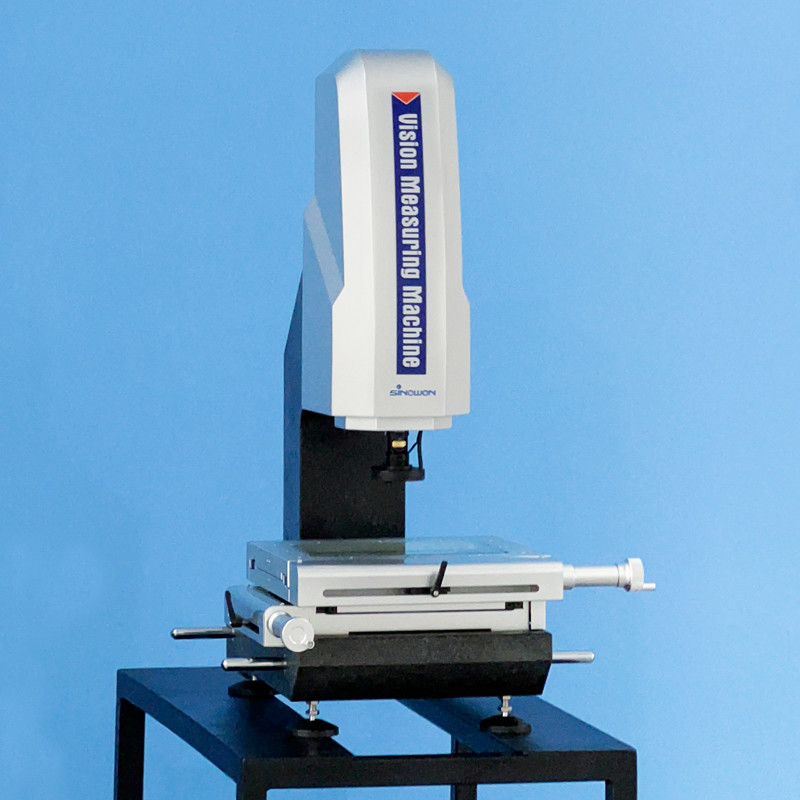

उच्च परिशुद्धता अर्ध-स्वचालित दृष्टि मापने की मशीन iSemi श्रृंखला IMS-2515C

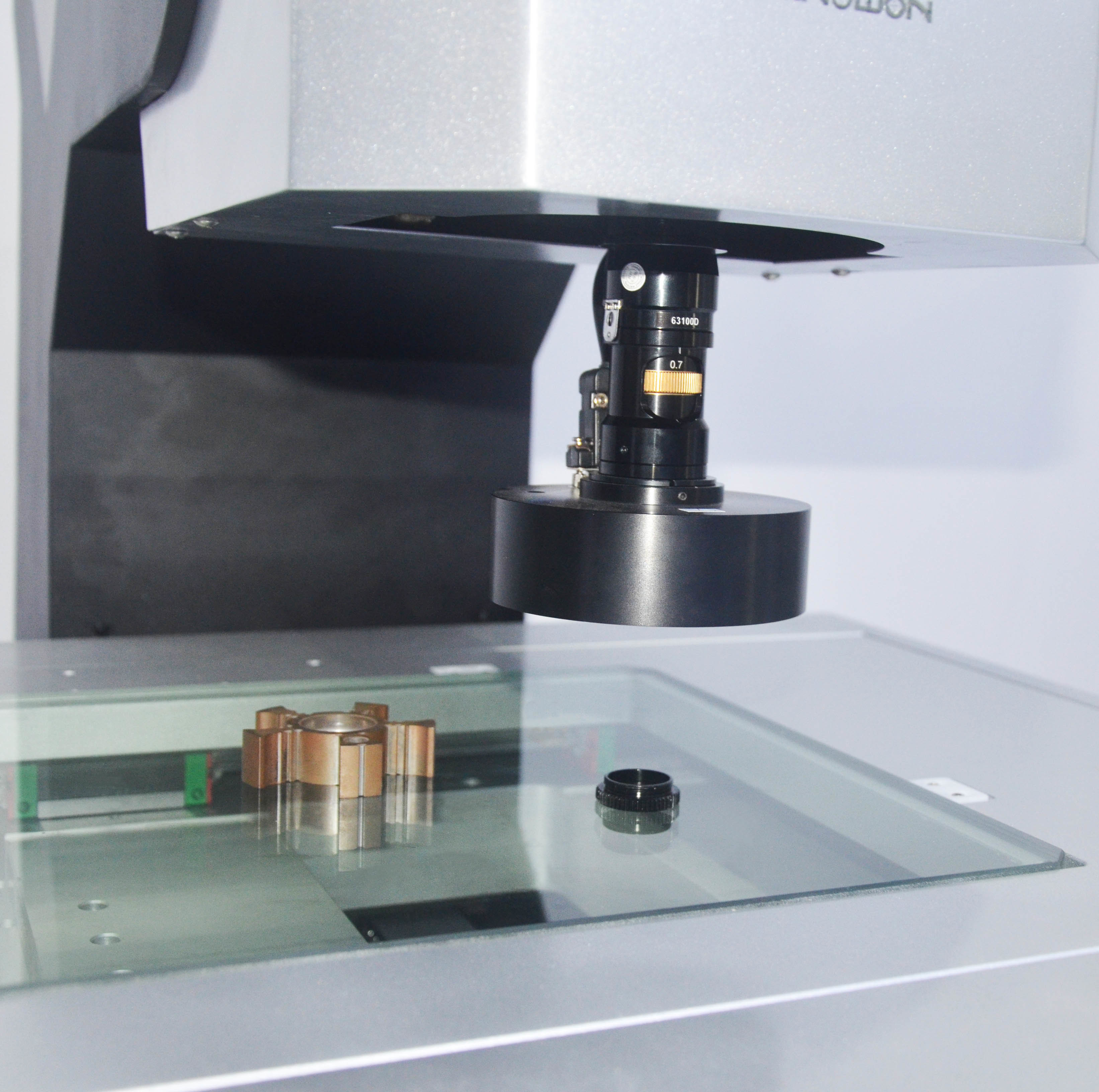

दृष्टि मापने की मशीनउत्पाद की विशेषता:
दृष्टि मापने की मशीनतकनीकी एसविनिर्देश:
| वस्तु | उच्च परिशुद्धता अर्ध-स्वचालित दृष्टि माप मशीनआईसेमी सीरीज़ | ||||
| मॉडल | आईएमएस-2010सी | IMS-2515C | IMS-3020C | IMS-4030C | IMS-5040C |
| संगमरमर का कार्यक्षेत्र | (270*350) मिमी | (408*308) मिमी | (458*358) मिमी | (608*470) मिमी | (650*580) मिमी |
| ग्लास वर्कबेंच | (142*242) मिमी | (306*198) मिमी | (356*248) मिमी | (456*348) मिमी | (540*440) मिमी |
| एक्स/वाई अक्ष यात्रा | (200*100) मिमी | (250*150) मिमी | (300*200) मिमी | (400*300) मिमी | (500*400) मिमी |
| Z अक्ष की यात्रा | उच्च परिशुद्धता रैखिक गाइड, प्रभावी यात्रा 200 मिमी | ||||
| X/Y/Z ऐक्स का रिज़ॉल्यूशन | 0.5um | ||||
| पदेस्टल और ऊर्ध्वाधर | उच्च परिशुद्धता वाले ग्रेनाइट | ||||
| माप की सटीकता* | XY aixs:≤2.5+L/200 ((um) ;Zais:≤5+L/200 ((um) | ||||
| पुनर्वितरण सटीकता | 2um | ||||
| प्रकाश व्यवस्था ((सॉफ्टवेयर समायोजन) | सतह 4 छल्ले और 8 क्षेत्र अनंत समायोज्य एलईडी ठंड प्रकाश व्यवस्था | ||||
| समानांतर एलईडी प्रकाश | |||||
| वैकल्पिक समाक्षीय प्रकाश | |||||
| डिजिटल कैमरा | 1/2.9"/1.6Mpixel उच्च संकल्प डिजिटल कैमरा | ||||
| ज़ूम लेंस | 6.5X उच्च-रिज़ॉल्यूशन इलेक्ट्रॉनिक फीडबैक ज़ूम लेंस, ऑप्टिकल आवर्धनः 0.7X~4.5X ; वीडियो आवर्धनः 20X~129X | ||||
| माप सॉफ्टवेयर | iमापन | ||||
| संचालन प्रणाली | समर्थन WIN 10/11-32/64 ऑपरेटिंग सिस्टम | ||||
| भाषा | अंग्रेजी, सरलीकृत चीनी, पारंपरिक चीनी, वैकल्पिक अन्य भाषा संस्करण | ||||
| कार्य वातावरण | तापमान 20°C±2°C, तापमान परिवर्तन <1°C/Hr; आर्द्रता 30%~80%RH; कंपन <0.02g's, ≤15Hz। | ||||
| विद्युत आपूर्ति | AC220V/50Hz; 110V/60Hz | ||||
| आयाम ((WxDxH) | (677*552*998) मिमी | (790*617*1000) मिमी | (838*667*1000) मिमी | (1002*817*1043) मिमी | (1111*867*1086) मिमी |
| पैकेजिंग आयाम ((WxDxH) | (1030*780*1260) मिमी | (1030*780*1260) मिमी | (1030*780*1260) मिमी | (1130*1000*1270) मिमी | (1250*1035*1460) मिमी |
| सकल/शुद्ध भार | 220/150 किलो | 242/175 किलो | 275/185 किलो | 449/350 किलो | 550/380 किलो |
नोटः
"एल" मिलीमीटर में मापी गई लंबाई का प्रतिनिधित्व करता है, और Z-अक्ष की यांत्रिक सटीकता फोकस सटीकता और वर्कपीस की सतह पर बहुत निर्भर करती है।
आवर्धन एक अनुमानित मूल्य है और यह डिस्प्ले के आकार और रिज़ॉल्यूशन से निकटता से संबंधित है।
ग्राहक छवि आवर्धन प्राप्त करने के लिए अपनी आवश्यकताओं के अनुसार 0.5X या 2X सहायक लेंस जोड़ने का विकल्प चुन सकते हैं।
iMS-2010/5040 संगमरमर से बने कार्यक्षेत्र हैं, जबकि iMS-2515/3020/4030 धातु से बने कार्यक्षेत्र हैं।

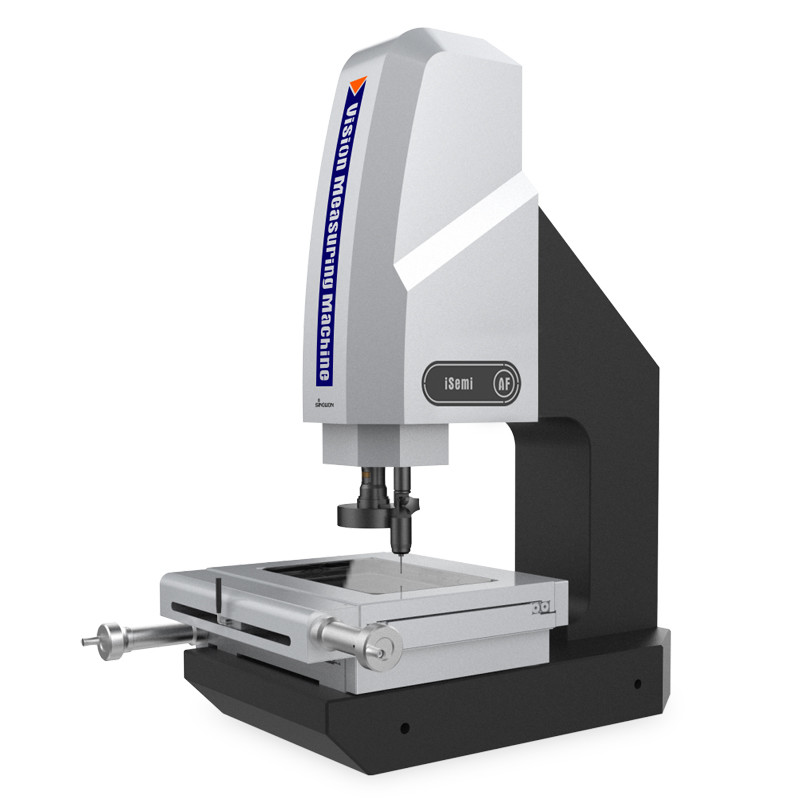

उत्पाद विन्यास मॉडल का वर्णन (iMS-2515 के साथ उदाहरण):
| सेंसर विन्यास | 2.5D | 3D | 2.5D | 3D |
| वस्तु | 2.5 डी विजन मापने की मशीन | 3 डी संपर्क और दृष्टि मापने की मशीन | 2.5D अर्ध-स्वचालित दृष्टि मापने की मशीन | 3 डी अर्ध-स्वचालित संपर्क और दृष्टि मापने की मशीन |
| मॉडल | iMS-2515A | iMS-2515B | iMS-2515C | iMS-2515D |
| प्रकार | ए | बी | सी | D |
| महत्व | ऑप्टिकल ज़ूम लेंस सेंसर |
ज़ूम लेंस सेंसर और संपर्क जांच सेंसर |
ज़ूम लेंस सेंसर और जेड-अक्ष ऑटोफोकस फ़ंक्शन | ज़ूम लेंस सेंसर, संपर्क जांच सेंसर और ऑटोफोकस फ़ंक्शन |
| Z-अक्ष ऑटो फोकस | बिना | बिना | के साथ | के साथ |
| संपर्क जांच | बिना | के साथ | बिना | के साथ |
| सॉफ्टवेयर | iमापन2.1 | iमापन3.1 | iमापन2.2 | iमापन3.2 |
मैनुअल विजन मापने वाली मशीन के मॉडल और विनिर्देश:
| मॉडल | कोड# | मॉडल | कोड# | मॉडल | कोड# | मॉडल | कोड# | मॉडल | कोड# |
| आईएमएस-2010ए | 521-120E | IMS-2515A | 521-120F |
IMS-3020A |
521-120G |
IMS-4030A | ५२१-१२०एच | IMS-5040A | 521-120J |
| आईएमएस-2010बी | 521-220E | IMS-2515B | 521-220F | आईएमएस-3020बी | 521-220G | IMS-4030B | 521-220H | IMS-5040B | 521-220J |
| आईएमएस-2010सी | 521-320E | IMS-2515C | 521-320F | IMS-3020C | 521-320G | IMS-4030C | 521-320H | IMS-5040C | 521-320J |
| आईएमएस-2010डी | 521-420E | IMS-2515D | 521-420F | आईएमएस-3020डी | 521-420G | IMS-4030D | 521-420H | IMS-5040D | 521-420J |
| IMS-6040A | 521-120K | IMS-6040B | 521-220K | IMS-6040C | 521-320K | IMS-6040D | 521-420K | ------ | ------ |
मैनुअल विजन मापने की मशीन यात्रा गाइड तालिकाः
| यात्रा mm | मॉडल | एक्स अक्ष यात्रा मिमी | वाई अक्ष यात्रा मिमी |
Z अक्ष मानक यात्रा मिमी |
Z-अक्ष अधिकतम अनुकूलित यात्रा मिमी |
| 100x100x100 | आईएमएस-1010 | 100 | 100 | 100 | ------ |
| 200x100x200 | आईएमएस-2010 | 200 | 100 | 200 | 300 |
| 250x150x200 | आईएमएस-2515 | 250 | 150 | 200 | 300 |
| 300x200x200 | आईएमएस-3020 | 300 | 200 | 200 | 400 |
| 400x300x200 | आईएमएस-4030 | 400 | 300 | 200 | 400 |
| 500x400x200 | आईएमएस-5040 | 500 | 400 | 200 | 400 |
| 600x400x200 | आईएमएस-6040 | 600 | 400 | 200 | 400 |
दृष्टि मापने की मशीनसंरचनात्मक चित्र:
दृष्टि मापने की मशीनउद्योग अनुप्रयोग:
ऑप्टिकल मापने की मशीन OMM, जिसे विजन मापने की मशीन और गैर संपर्क मापने की मशीन, दो आयामी मापने की मशीन, 2.5 आयामी मापने की मशीन के रूप में भी जाना जाता है,आधुनिक औद्योगिक उच्च परिशुद्धता और सूक्ष्म विनिर्माण उद्योग के उन्नयन के साथ, यह तेजी से और सटीक माप के लिए संपर्क रहित ऑप्टिकल छवि माप विधि को अपनाता है। ज्यामितीय आयामों और ज्यामितीय सहिष्णुताओं का माप अपरिहार्य हो जाता है।
ऑप्टिकल मापने की मशीनें निर्देशांक मापने के प्रयोजन के लिए सभी अनुप्रयोग क्षेत्रों के लिए उपयुक्त हैं, और व्यापक रूप से मशीनरी, इलेक्ट्रॉनिक्स, उपकरणों, हार्डवेयर,प्लास्टिक और अन्य उद्योगजैसे: मोल्ड, स्क्रू, धातु, सामान, रबर, पीसीबी बोर्ड, स्प्रिंग्स, हार्डवेयर, इलेक्ट्रॉनिक्स, प्लास्टिक, विमानन, एयरोस्पेस आदि, यह पारंपरिक वर्नीयर कैलिपर की कमियों को दूर करता है,माइक्रोमीटर, और प्रोफाइल प्रोजेक्टर, जो ऑप्टिकल, मैकेनिकल, इलेक्ट्रॉनिक और कंप्यूटर इमेज प्रोसेसिंग प्रौद्योगिकियों को एकीकृत करने वाली उच्च-सटीक, उच्च-कुशलता और उच्च-विश्वसनीयता वाली माप मशीन है।
मापा जाने वाली वस्तु को ऑप्टिकल आवर्धन प्रणाली द्वारा बड़ा किया जाता है। सीसीडी कैमरा प्रणाली द्वारा इमेज सुविधाओं को एकत्र करने और कंप्यूटर और सॉफ्टवेयर एल्गोरिदम द्वारा संसाधित करने के बाद,समोच्च और सतह का आकार, विभिन्न जटिल और सटीक भागों के आकार, कोण और स्थिति का स्वचालित रूप से पता लगाया जा सकता है।माप डेटा एक पूर्ण इंजीनियरिंग ड्राइंग बनने के लिए AUTOCAD में आयात किया जा सकता है, और डीएक्सएफ, आईजीएस और अन्य प्रारूपों में दस्तावेज उत्पन्न किए जा सकते हैं, और सीपीके और विभिन्न सांख्यिकीय रिपोर्ट उत्पन्न करने के लिए वर्ड, एक्सेल और एसपीसी सांख्यिकीय विश्लेषण सॉफ्टवेयर में भी आयात किए जा सकते हैं।
