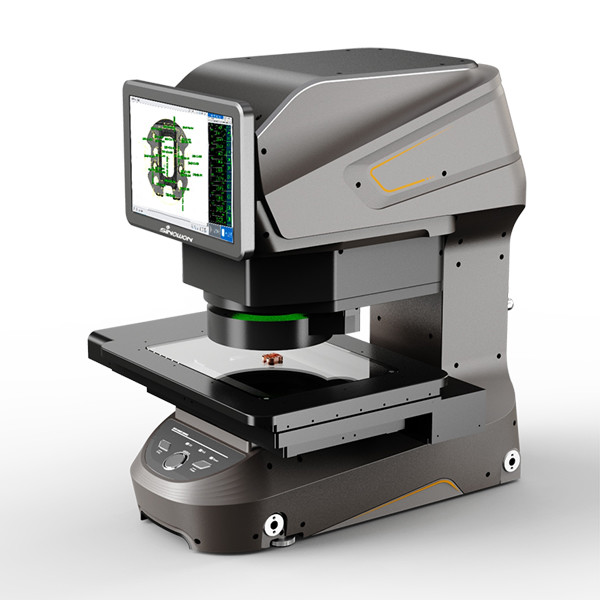

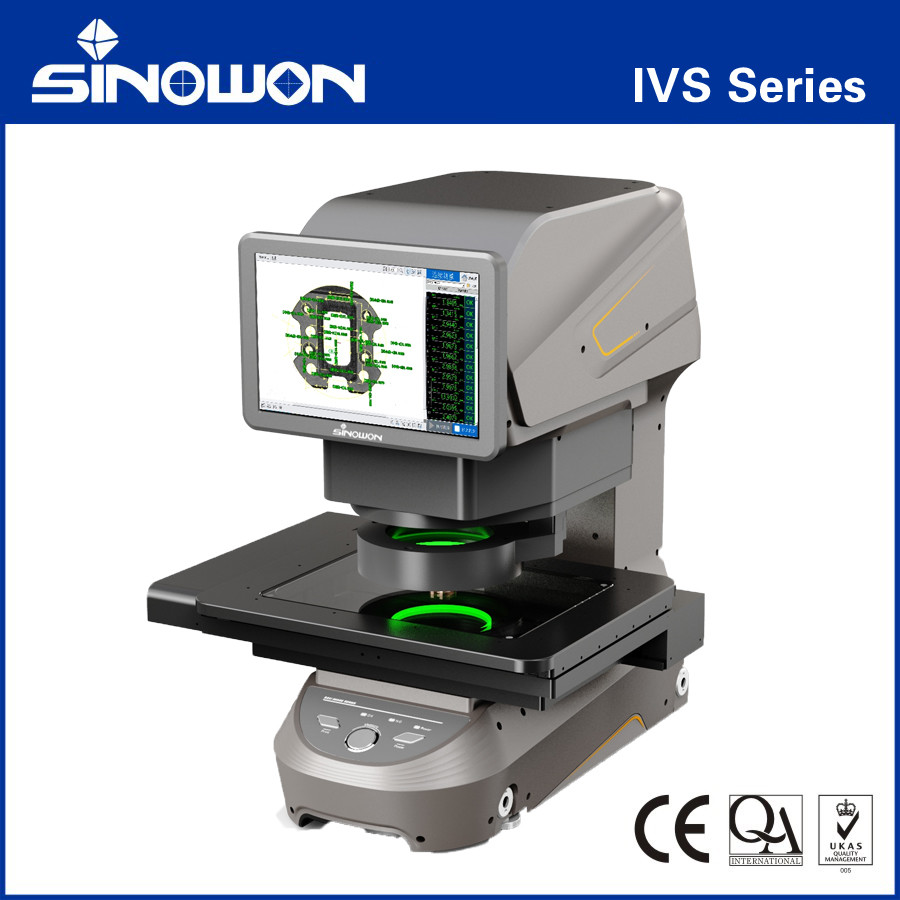

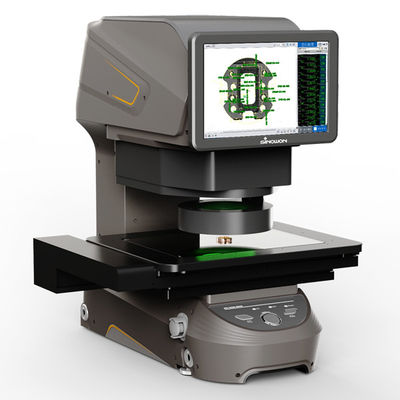

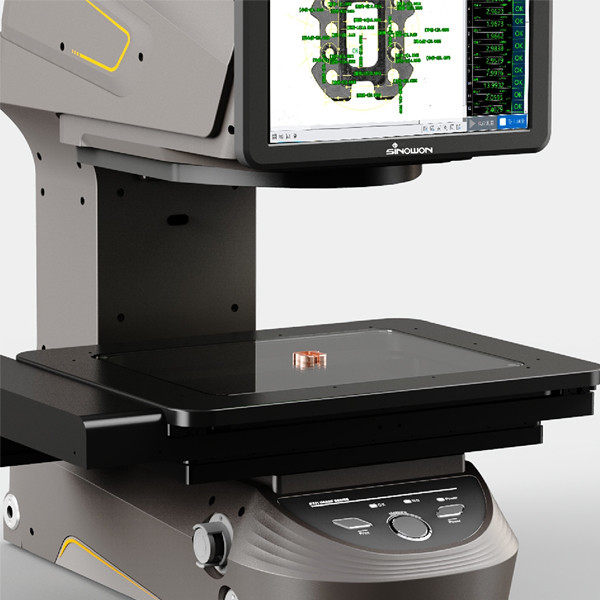

तत्काल दृष्टि प्रणाली IVS-202 श्रृंखला
उत्पाद की विशेषताएंc:
बेंचटॉप तत्काल माप प्रणाली
● मेज की संरचना, कॉम्पैक्ट आकार, संभालना आसान है।
● एक-बटन माप, स्वचालित माप प्राप्त करने के लिए आईओ संकेत के साथ भी मेल खा सकता है।
● रिपोर्ट स्वचालित रूप से डेटा प्रबंधन प्रणाली में अपलोड की जा सकती है।
सतह प्रकाश के तहत उच्च परिशुद्धता माप
● डबल आवर्धन टेलीसेंट्रिक लेंस और दो 20MP कैमरे, ऑटो मल्टी-एंगल सतह प्रकाश और वैकल्पिक समाक्षीय सतह प्रकाश से सुसज्जित।
● स्वतंत्र शक्तिशाली एआई किनारे गणना एल्गोरिथ्म के साथ, यह आसानी से सतह पर सटीक किनारे की खोज का एहसास कर सकता है और सीमा अव्यवस्था के लिए अमान्य क्षेत्रों को फ़िल्टर कर सकता है।
● सतह की रोशनी की माप दोहरावशीलता भी नीचे की रोशनी के समान स्तर तक पहुंच सकती है।
त्वरित माप और आसान संचालन
● एक सेकंड में 100 आयामों को माप सकता है, जिससे माप का समय बहुत कम हो जाता है।
● सॉफ्टवेयर का ऑपरेशन इंटरफ़ेस सरल और समझने में आसान है, और माप कार्यक्रम और पैरामीटर सेटिंग आसानी से लिखी जा सकती है।
● स्वचालित फोकस, स्वचालित पोजिशनिंग और स्वचालित माप समारोह के साथ, कोई भी ऑपरेशन स्थिर माप परिणाम प्राप्त कर सकता है।
सुविधाजनक|मापने के लिए एक बटन
शक्तिशाली हार्डवेयर संयोजन|उच्च परिशुद्धता माप
डबल आवर्धन टेलीसेंट्रिक लेंस और दो 20MP कैमरा, ऑटो बहु-कोण सतह प्रकाश और वैकल्पिक समाक्षीय सतह प्रकाश से लैस। स्वतंत्र शक्तिशाली एआई किनारे गणना एल्गोरिथ्म के साथ,यह आसानी से सतह पर सटीक किनारे की खोज का एहसास कर सकता है और सीमा अव्यवस्था के लिए अमान्य क्षेत्रों को फ़िल्टर कर सकता है।सतह प्रकाश की माप दोहराव भी नीचे प्रकाश के समान स्तर तक पहुँच सकते हैं.
आराम से|त्वरित माप और आसान संचालन
यह प्रणाली एक सेकंड में 100 आयामों को माप सकती है, जिससे माप का समय काफी कम हो जाता है। सॉफ्टवेयर का संचालन इंटरफ़ेस सरल और समझने में आसान है।और माप कार्यक्रम और पैरामीटर सेटिंग आसानी से लिखा जा सकता है. स्वचालित फोकस, स्वचालित पोजिशनिंग और स्वचालित माप समारोह के साथ, कोई भी ऑपरेशन स्थिर माप परिणाम प्राप्त कर सकता है।
विनिर्देशः
| मॉडल | आईवीएस-100डी | IVS-202D | आईवीएस-302डी | ||
| कोड# | 500-011 | 500-021 | 500-031 | ||
| माप सीमा | एक्स | φ100 | 200 मिमी | 300 मिमी | |
| Y | 200 मिमी | 200 मिमी | |||
| Z | 75 मिमी | 75 मिमी | 75 मिमी | ||
| एफओवी | उच्च-सटीक मोड | 26mm X 18mm | |||
|
वाइड-फील्ड मोड |
φ100 मिमी | ||||
| पुनरावृत्ति | उच्च-सटीक मोड | ± 1.5μm | |||
| वाइड-फील्ड मोड | ± 3μm | ||||
| न्यूनतम इकाई | 0.1μm | ||||
| सटीकता | उच्च परिशुद्धता | बिना बाध्यकारी | ±1.5μm | ||
| बंधन के साथ | ±3+L/150μm | ±3+L/150μm | |||
| व्यापक क्षेत्र | बिना बाध्यकारी | ±3μm | |||
| बंधन के साथ | ±5+L/150μm | ±5+L/150μm | |||
| वजन | 33 किलो | 45 किलो | 50 किलो | ||
| ऑप्टिकल प्रणाली | कैमरा | 1" 20MP BW कैमरा * 2 | |||
| लेंस | डबल आवर्धन टेलीसेंट्रिक लेंस | ||||
| सतह प्रकाश | दो अंगूठी वाला उठाने योग्य प्रकाश | ||||
| नीचे का प्रकाश | हरा समानांतर नीचे का प्रकाश | ||||
| क्षमता | 5 किलो | ||||
| माप सॉफ्टवेयर | जीडी एंड टी सॉफ्टवेयर | ||||
| विद्युत आपूर्ति | 220V±10%,50Hz | ||||
| कार्य वातावरण | तापमानः 20±3°C, आर्द्रताः 30-80%, कंपनः <0.002g,15HZ | ||||
| आयाम (L*W*H) मिमी | 600*300*650 मिमी | 600*410*650 मिमी | 600*510*650 मिमी | ||
