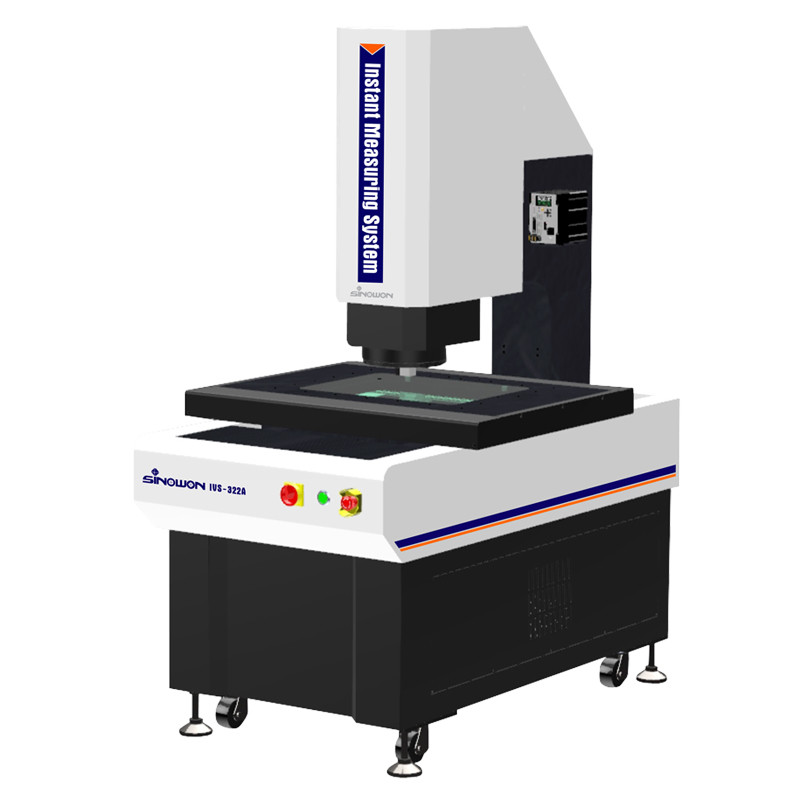

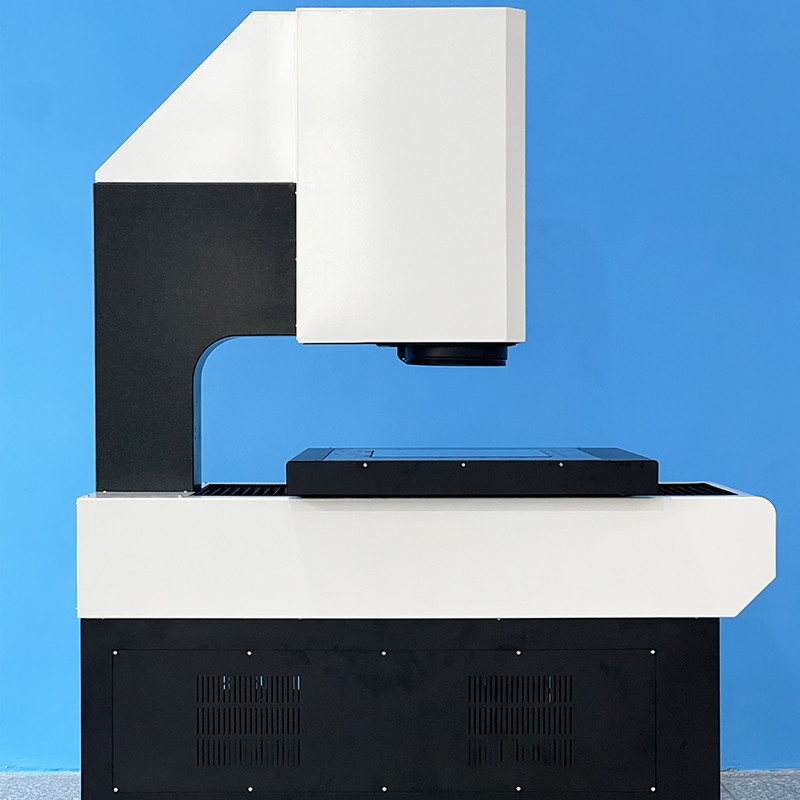

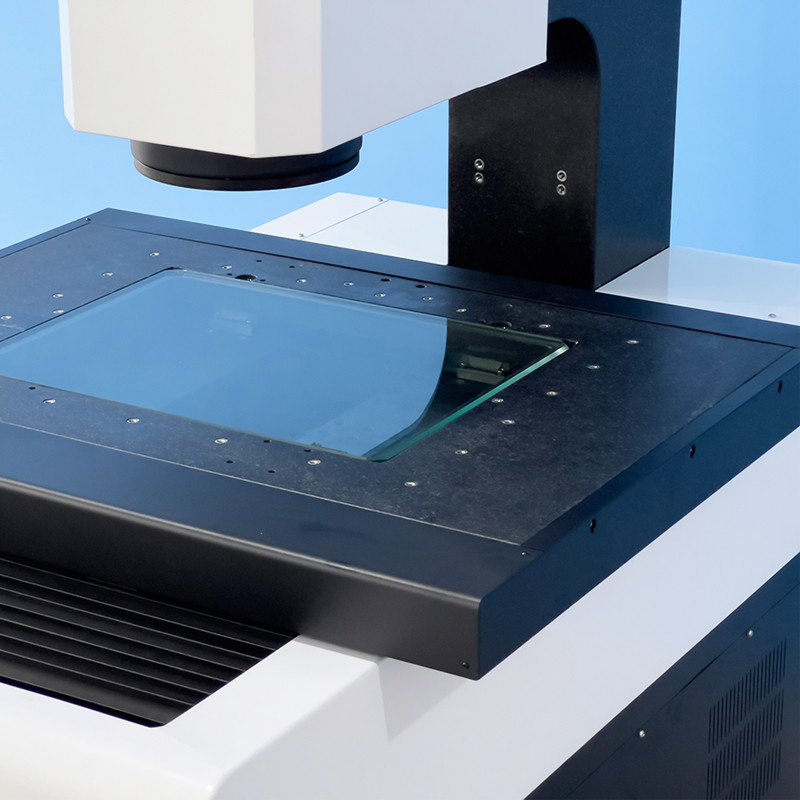

कैंटिलेवर इंस्टेंट विजन माप प्रणाली IVS-322 सीरीज
उत्पाद का परिचय:
आईवीएस सीरीज तीन अक्षीय स्वचालित मोटर चालित नियंत्रण के साथ जीडी एंड टी माप के लिए विकसित डबल-बढ़ाव लेंस प्रणाली के साथ कंटिलिवर पूरी तरह से स्वचालित तत्काल दृष्टि मापने की मशीन है।यह स्वतः फोकस के साथ सुसज्जित है, स्वचालित प्रकाश नियंत्रण, और रैखिक और ज्यामितीय आयामों के माप को तेजी से और सटीक रूप से करने के लिए हार्डवेयर और सॉफ्टवेयर विन्यास के स्वचालित आंदोलन।
उत्पाद की विशेषताएंc:
आवेदनः
विनिर्देशः
| वस्तु | कैंटिलीवर इंस्टेंट विजन माप प्रणाली | ||||
| मॉडल | आईवीएस-322 | आईवीएस-432 | |||
| एक्स/वाई अक्ष यात्रा ((मिमी) | (300*200) मिमी | (400*300) मिमी | |||
| आयाम ((WxDxH) | (1237*740*1664) मिमी | (1337*840*1664) मिमी | |||
| पैकिंग का आकार | (1400*960*1900) मिमी | (1500*1060*1900) मिमी | |||
| वजन | 380 किलो | ६०० किलो | |||
| Z अक्ष यात्रा ((मिमी) | 200 मिमी | ||||
| एक्स/वाई/जेड-3 अक्ष रैखिक तराजू | आयातित रैखिक स्केल रिज़ॉल्यूशनः 0.5um | ||||
| मार्गदर्शन मोड | सटीक रैखिक गाइड, डबल ट्रैक डबल स्लाइडर गाइड। | ||||
| ऑपरेशन मोड | जॉयस्टिक कंट्रोलर, माउस ऑपरेशन, स्वचालित पहचान कार्यक्रम | ||||
| लोड क्षमता | <25 किलो | ||||
| कार्य वातावरण |
तापमान 20°C±2°C, आर्द्रता सीमा <2°C/hr, आर्द्रता 30~80%, कंपन<0.002g, <15Hz |
||||
| विद्युत आपूर्ति | AC220V/50Hz; 110V/60Hz | ||||
| माप सॉफ्टवेयर | जियोमिया | ||||
| कैमरा | 1 20Mpixel B/W कैमरा | ||||
| दोहरी टेलीसेंट्रिक लेंस | डबल रेट डबल टेलीसेंट्रिक लेंस | ||||
| आवर्धन | 0.16X | 0.64X | |||
| छवि माप | पुनरावृत्ति | कोई हिलना नहीं | ±1μm | ±0.5μm | |
| चलना | ±2μm | ±1.5μm | |||
| सटीकता* | बिना बाध्यकारी | ±3.9μm | ±2μm | ||
| बाध्यकारी | ±7μm | ±4μm | |||
| कार्य दूरी | 145±2 मिमी | 145±2 मिमी | |||
| दूरस्थता | <0.02° | <0.02° | |||
| क्षेत्र की गहराई | 6mm@25 lp/mm | 0.6mm@64 lp/mm | |||
| दृश्य क्षेत्र (मिमी) (डी*एच*वी) | 1 ¢ | 82*55*100 | 21*14*25 | ||
| 53*44*69 | 13*11*17 | ||||
| दो तिहाई | |||||
| संकल्प | 20um | 7.8um | |||

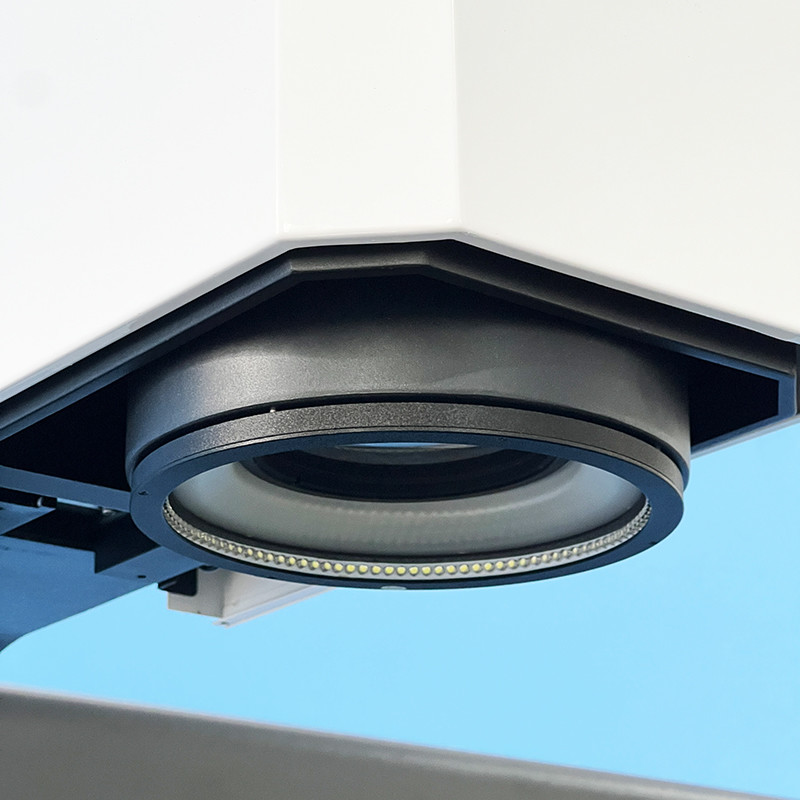

| प्रकाश व्यवस्था | समोच्च | एलईडी समानांतर समोच्च प्रकाश व्यवस्था | |||
| सतह | 0~255 स्तर निरंतर समायोज्य एलईडी प्रकाश व्यवस्था | ||||
उत्पाद विन्यास मॉडल का वर्णन (आईवीएस-322 के साथ उदाहरण):
| उत्पाद श्रेणी | 2.5D | 2.5D |
| वस्तु |
2.5D स्वचालित दृष्टि मापने की मशीन |
2.5 डी स्वचालित लेजर स्कैन और दृष्टि मापने की मशीन |

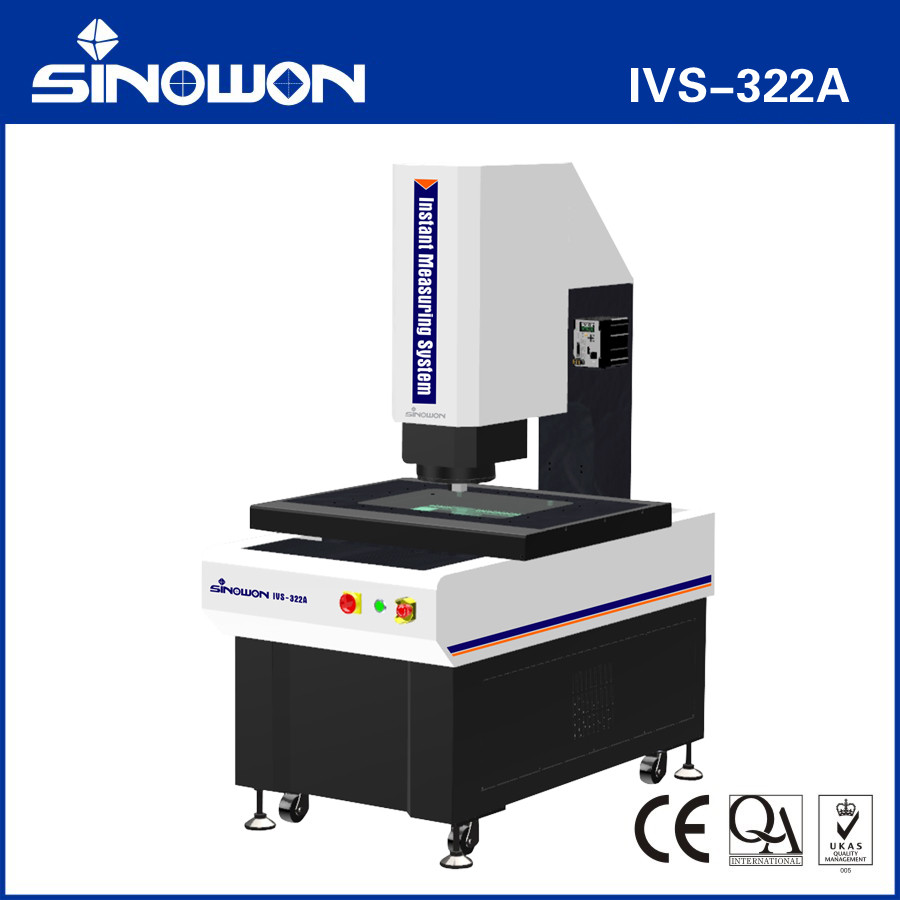

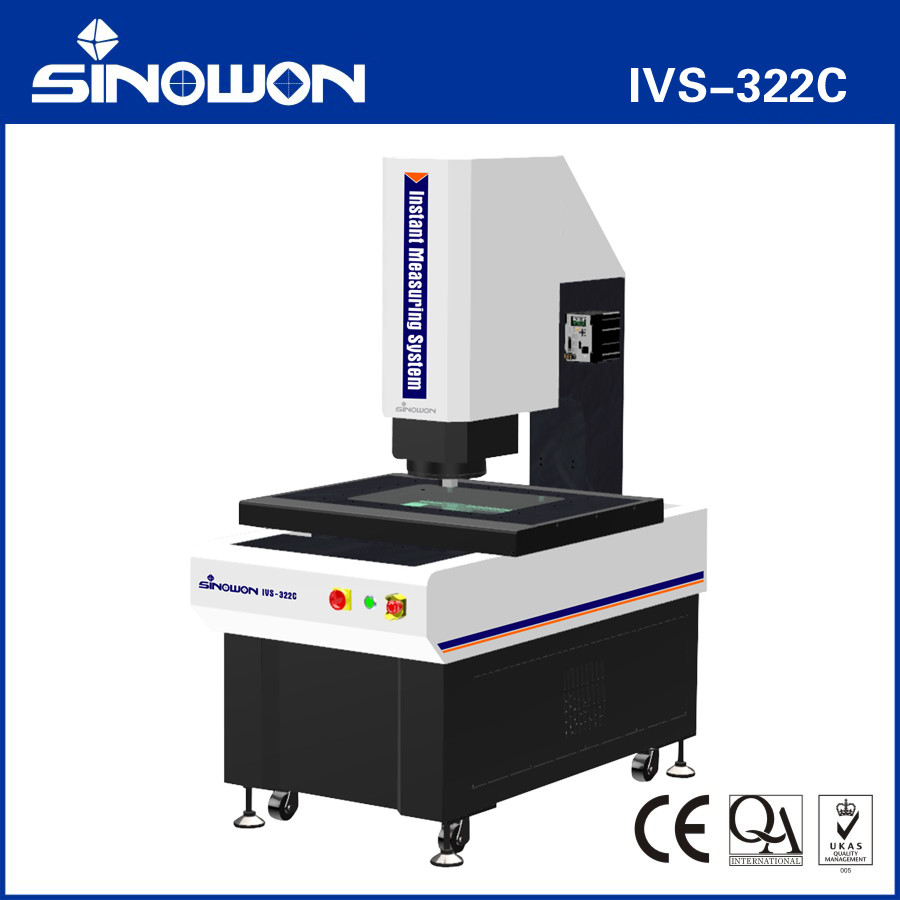

| मॉडल | IVS-322A | IVS-322C |
| प्रकार | ए | सी |
| महत्व | ऑप्टिकल ज़ूम लेंस सेंसर | ज़ूम लेंस सेंसर और लेजर सेंसर |
| संपर्क जांच | बिना | बिना |
| लेजर मॉड्यूल | बिना | ओमरोन लेजर |
तत्काल दृष्टि माप प्रणाली के मॉडल और विनिर्देश:
| मॉडल | कोड# | मॉडल | कोड# |
| IVS-322A | 502-120G | IVS-432A | 502-120H |
| IVS-322C | 502-320G | IVS-432C | 502-320H |
तात्कालिक दृष्टि माप प्रणाली माप अंतरिक्ष गाइड तालिकाः
| यात्रा | मॉडल | एक्स अक्ष यात्रा मिमी |
Y अक्ष यात्रा मिमी |
Z अक्ष मानक यात्रा मिमी | Z अक्ष अधिकतम कस्टम यात्रा मिमी |
| 100X100X100 | IVS-111T | 100 | 100 | 100 | ------ |
| 250X150X150 | आईवीएस-2515 | 250 | 150 | 200 | 300 |
| 300X200X200 | आईवीएस-3020 | 300 | 200 | 200 | 400 |
| IVS-322A | 300 | 200 | 200 | 250 | |
| IVS-322C | 300 | 200 | 200 | 250 | |
| 400X300X200 | IVS-432A | 400 | 300 | 200 | 300 |
| IVS-432C | 400 | 300 | 200 | 300 | |
| 300X400X200 | ऑटोफ्लैश432A | 400 | 300 | 200 | 400 |
| ऑटोफ्लैश432C | 400 | 300 | 200 | 400 | |
| 400X500X200 | ऑटोफ्लैश542A | 500 | 400 | 200 | 400 |
| ऑटोफ्लैश542C | 500 | 400 | 200 | 400 |
ग्राहक की आवश्यकताओं के अनुसार अन्य यात्रा विनिर्देशों को अनुकूलित किया जा सकता है।
