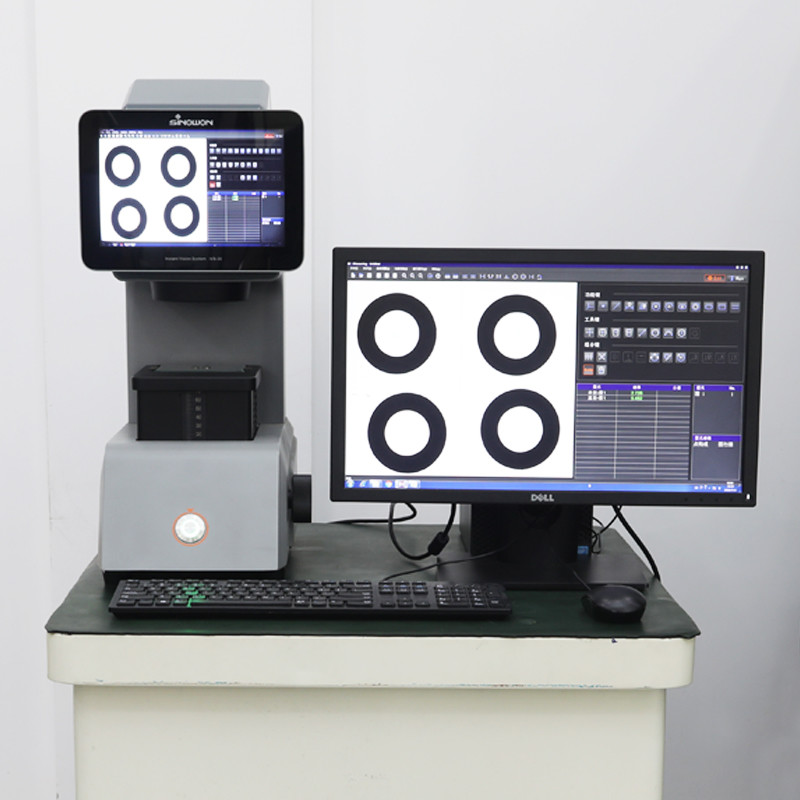

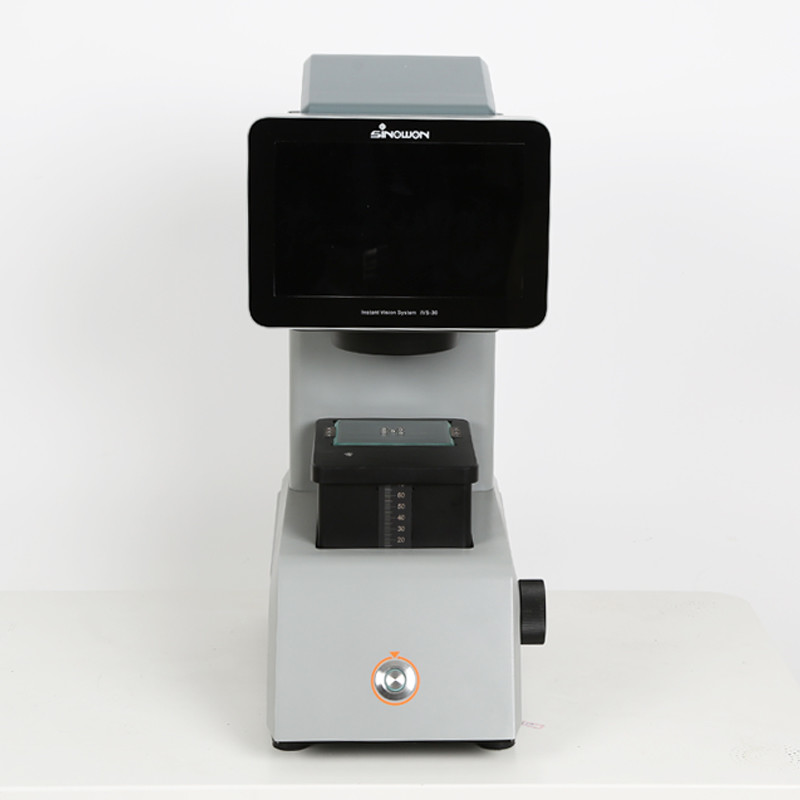

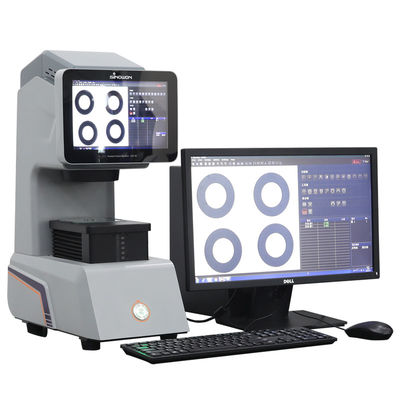

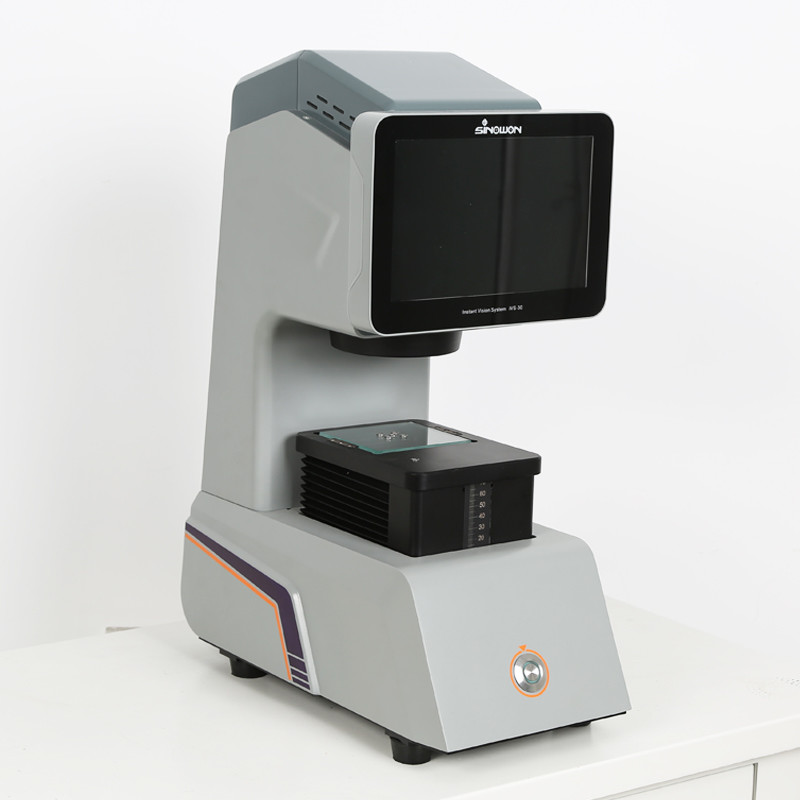

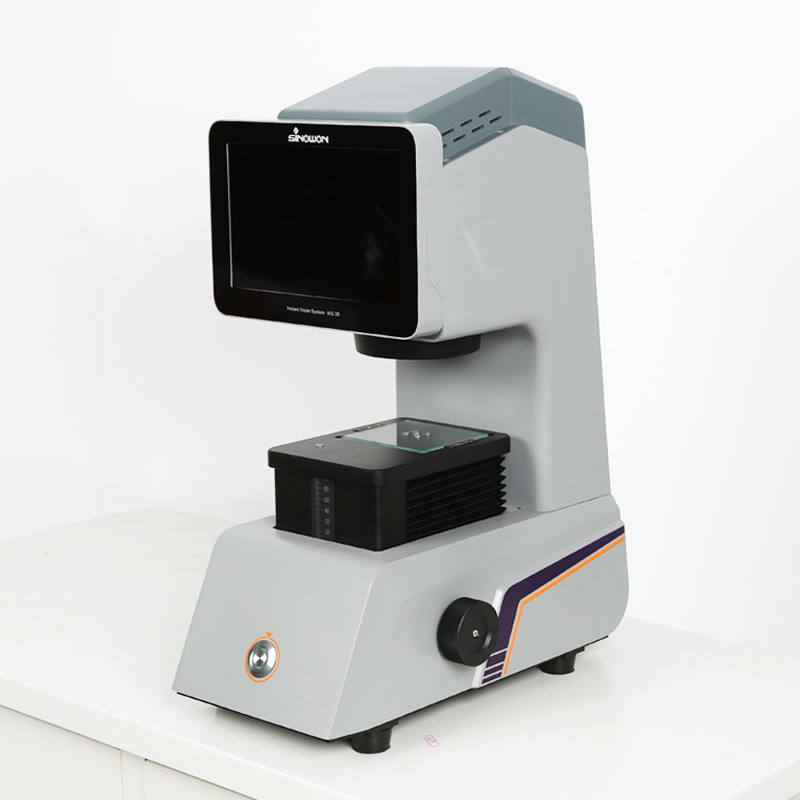

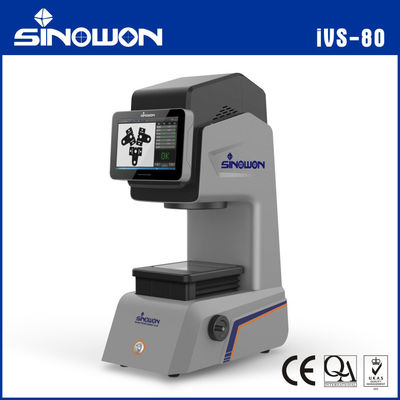

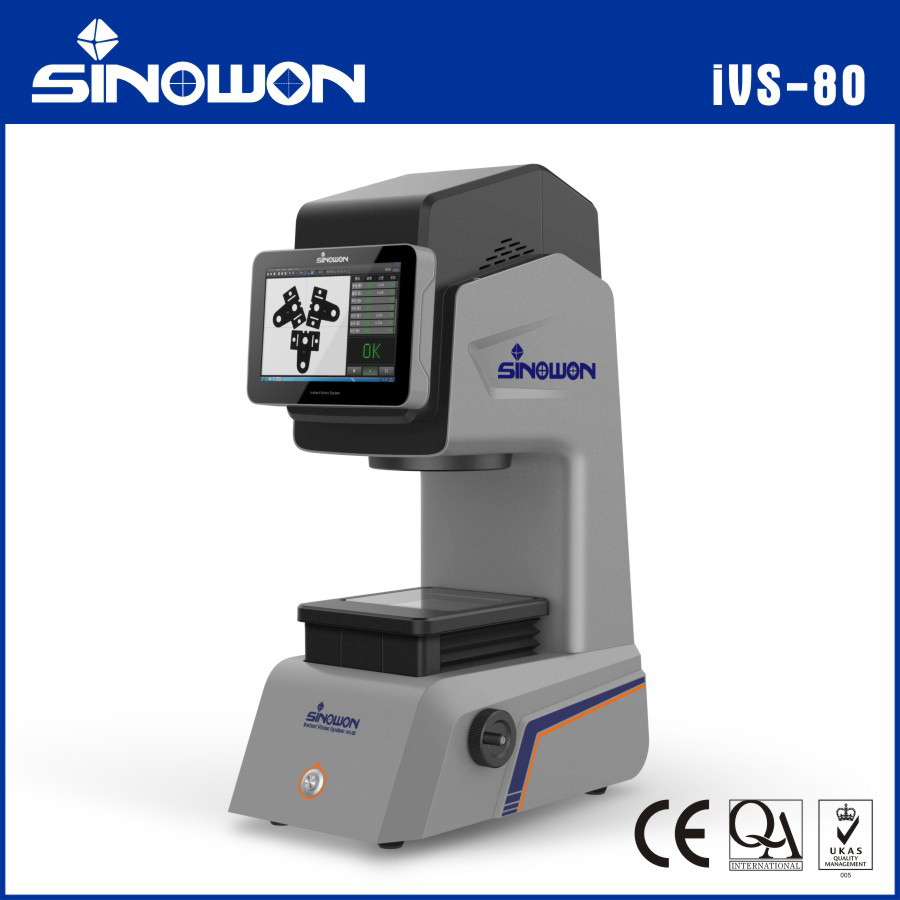

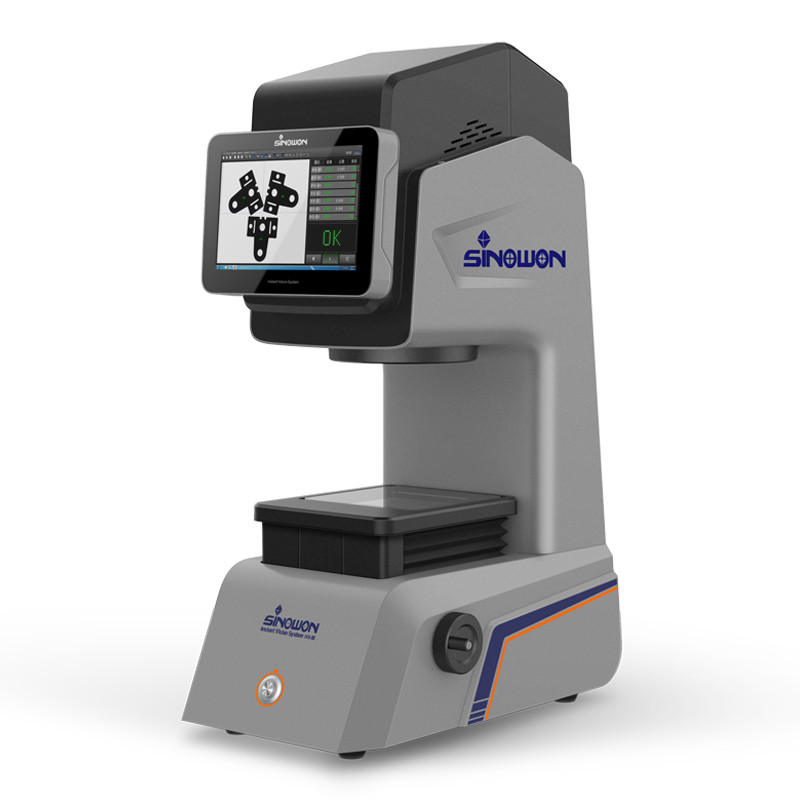

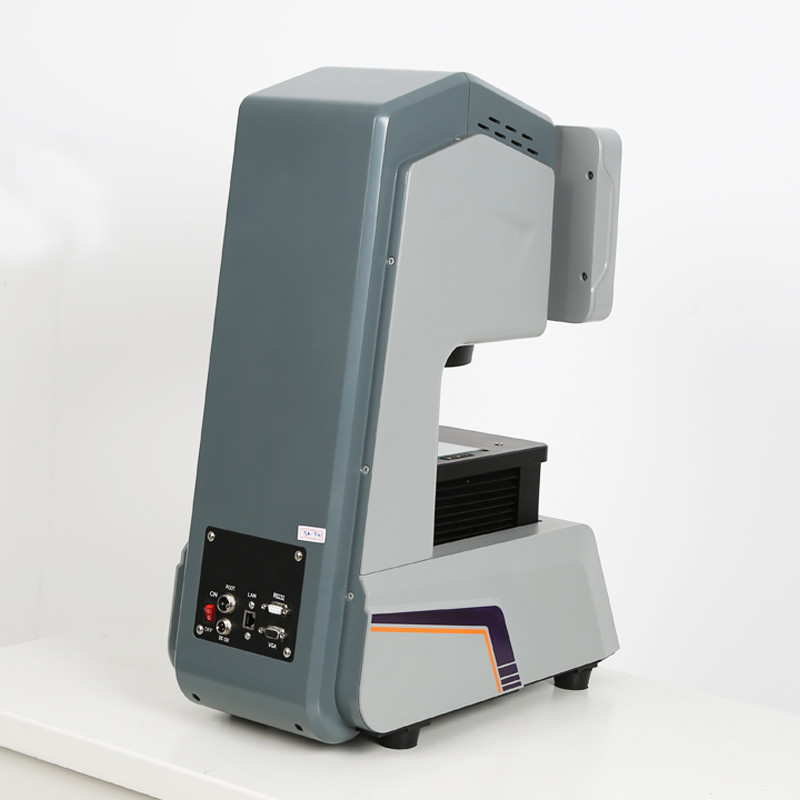

तत्काल विज़न मेजरिंग सिस्टम IVS-80
1. उत्पाद अनुप्रयोग:
इसका व्यापक रूप से सटीक पेंच, सटीक स्प्रिंग्स, गियर, सेल फोन केस, सेल फोन ग्लास, सटीक धातु के पुर्जों और छोटे आकार के अन्य भागों की त्वरित बैच माप में उपयोग किया जाता है।
2. उत्पाद विशेषताएँc:
उच्च सटीकता और उत्कृष्ट दोहराव
● उच्च गहराई का क्षेत्र, कम विरूपण डबल टेलीसेंट्रिक लेंस, बार-बार फोकस करने की आवश्यकता नहीं है।
● सॉफ़्टवेयर उप-पिक्सेल एज डिटेक्शन और बर्स और आउटलायर्स को स्वचालित रूप से हटाने और सटीकता सुनिश्चित करने के लिए लीस्ट-स्क्वायर विधि द्वारा छवि को संसाधित करता है।
अनुकूल संचालन
● स्वचालित स्थान और अभिविन्यास सुधार, नमूने के रिकॉर्ड किए गए आकार के आधार पर स्वचालित रूप से पता लगाना और मापना, बटन के एक क्लिक से मापें।
कुशल बैच माप
● स्वचालित रूप से कई भागों, परीक्षण तत्वों की पहचान करें, फिर स्वचालित माप करें, बैच माप आवश्यकताओं से संतुष्ट।
● पूरी छवि, वर्किंग स्टेज को हिलाने की आवश्यकता नहीं है, उच्च दक्षता और उच्च सटीकता दोनों।
● दक्षता में सुधार करें, श्रम लागत बचाएं, ऑपरेटर की त्रुटि को समाप्त करें।
गुणवत्ता नियंत्रण और सांख्यिकीय प्रक्रिया नियंत्रण (SPC)
● स्वचालित मेमोरी और आउटपुट मापने वाले मान, और परीक्षण डेटा को सरल रूप से लागू करें।
2.1 उत्तम सटीकता
उच्च सटीकता के साथ मूल आयाम को पुनर्प्राप्त करें
● डबल टेलीसेंट्रिक लेंस और उच्च गहराई का क्षेत्र, नमूने में ऊंचाई के अंतर, ढलान या वक्रता वाले खंड और अन्य कठिन मापने वाले तत्वों की अनुमति दें। और कम विरूपण बिना नमूना प्लेसमेंट और धुंधले फोकस के बारे में चिंता करने की आवश्यकता है, और उच्च सटीकता के साथ मूल आयाम को पुनर्प्राप्त करें।
● कम विरूपण लेंस, स्पष्ट किनारा छवि, कोई विरूपण नहीं, मापने की त्रुटि को समाप्त करें।
● उप-पिक्सेल (उप पिक्सेल), लीस्ट-स्क्वायर विधि प्रतिगमन एल्गोरिदम और उच्च वीडियो क्षतिपूर्ति के साथ सॉफ़्टवेयर सटीकता सुनिश्चित करने के लिए।
2.2 कुशल बैच माप
● दर्जनों स्थिति को मापने में केवल 2~5 सेकंड लगते हैं, माप सीमा के भीतर एक बार में 99 माप किए जा सकते हैं, यह माप समय को काफी कम करता है और माप दक्षता में सुधार करता है।
2.2.1 वर्कपीस प्लेसिंग—कोई स्थान और फिक्स्चर आवश्यकताएं नहीं, लेंस की प्रभावी सीमा के भीतर कहीं भी।
2.2.2 वर्कपीस पोजिशनिंग—स्वचालित स्थान और अभिविन्यास सुधार, नमूने के रिकॉर्ड किए गए आकार के आधार पर स्वचालित रूप से पता लगाया और मापा गया।
2.2.3 वर्कपीस फोकसिंग—डबल टेलीसेंट्रिक लेंस, लंबी कार्य दूरी, ऊंचाई के अंतर की अनुमति दें;
2.2.4 वर्कपीस मेजरिंग—पूरी छवि प्रोग्राम आयात, मूविंग वर्कटेबल और लेंस के समय को कम करती है।
2.2.5 बैच मेजरमेंट—सॉफ्टवेयर नमूने के आकार को स्वचालित रूप से सहेजने, स्वचालित पोजिशनिंग, दिशा का पता लगाने, बार-बार माप के लिए समन्वय मूल के लिए है।
● दर्जनों स्थिति को मापने में केवल सेकंड लगते हैं, माप सीमा के भीतर एक बार में 99 माप किए जा सकते हैं।
● एक ही समय में परिप्रेक्ष्य के भीतर कई समान नमूनों का माप किया जा सकता है।
2.3पूरीImage
वर्किंग स्टेज को हिलाने की आवश्यकता नहीं है, कुशल और उच्च सटीकता
2.3.1. पारंपरिक मापने वाले उपकरणों में दृष्टि का संकीर्ण क्षेत्र होता है, केवल एक समय में एक स्थिति का परीक्षण कर सकते हैं, और इसके लिए वर्किंग स्टेज और पोजिशन नमूने को मापने से पहले ले जाने की आवश्यकता होती है।
2.3.2 पारंपरिक मापने वाले उपकरण दोहराए जाने वाले चरण और संचालित करने में अधिक समय लेने वाले और जटिल होते हैं।
2.3.3 पारंपरिक मापने वाले उपकरणों को सहायक हार्डवेयर की सटीकता पर विचार करने की आवश्यकता होती है, जैसे, रैखिक पैमाने, वर्किंग स्टेज माउंटिंग सटीकता, आदि।
यह मापने के क्षेत्र की अधिकतम सीमा के भीतर समग्र रूप से छवि बना सकता है, कई आकारों का माप एक बार में पूरा किया जा सकता है, जिससे दक्षता में बहुत सुधार होता है, उत्पादन का समय और लागत बचती है। इस बीच, यह ग्राहकों के विचार को पूरा करता है "मोज़ेक के बिना, समग्र छवि"।
2.4 अनुकूल संचालन, कम लागत।
उच्च दक्षता, श्रम लागत बचाएं, ऑपरेटर की त्रुटि को समाप्त करें।
2.4.1 कोई फिक्स्चर, स्थान, सुधार, फोकस, प्रकाश व्यवस्था, रनिंग कंट्रोल आवश्यकताएं नहीं, मापने के क्षेत्र की अधिकतम सीमा के भीतर स्वचालित रूप से मापें, जिससे दक्षता में बहुत सुधार होता है।
2.4.2 कोई भी संचालित कर सकता है, सामान्य कर्मचारी आवश्यकताओं को पूरा कर सकते हैं, उच्च दक्षता, श्रम लागत बचा सकते हैं।
2.5 ऑपरेटर की त्रुटि को प्रभावी ढंग से समाप्त करें
संचालित विधि, नमूना प्लेसिंग, मापने के क्रम से बचें, ऑपरेटर की त्रुटि को कुशलता से समाप्त करें।
| मानवीय त्रुटि तत्व | अन्यMeasuringInstruments |
तत्काल विज़न मेजरिंग सिस्टम (मानवीय त्रुटि को समाप्त करें) |
|
माप विधि |
ऑपरेटर सॉफ़्टवेयर और मशीन से परिचित नहीं है | माप विधि, बिंदु स्थिति और परीक्षण दिशा की मेमोरी और भंडारण, ऑटो रनिंग, ऑपरेटर की त्रुटि को कुशलता से समाप्त करें |
| ऑपरेटरों के भाव परिवर्तन सटीकता और स्थिरता विचलन का कारण बनेंगे | स्वचालित और मशीनीकरण, ऑपरेटर की त्रुटि को समाप्त करें | |
| कम कार्य दूरी और गहराई का क्षेत्र, बार-बार फोकस करने से गलत निर्णय और यांत्रिक सहनशीलता होगी | उच्च DOF डबल टेलीसेंट्रिक लेंस, लंबी कार्य दूरी, ऊंचाई के अंतर की अनुमति दें, बार-बार फोकस करने की आवश्यकता नहीं है | |
| विभिन्न ऑपरेटर, विभिन्न आदतें और फोकस स्पष्टता, बिंदु चयन, रोशनी की तीव्रता, विभिन्न परिणाम | स्वचालित रूप से रोशनी, मापने के मोड, बिंदु चयन मोड को याद रखें। | |
|
नमूना रखना |
विभिन्न स्थितियाँ और दिशाएँ | बिना फिक्स्चर के, और बेतरतीब ढंग से रखें |
| फिक्स्चर शिफ्ट, बिंदु स्थान समन्वय मूल त्रुटि का कारण बनेगा | स्वचालित स्थान और दिशा समायोजन और सटीक माप लें | |
| बिंदु स्थिति और मापा तत्व क्रम से बाहर हैं | स्वचालित और मशीनीकरण |
2.6सरल अनुप्रयोग
2.6.1 स्वचालित रूप से मापा मूल्यों को WORD, EXCEL, TXT दस्तावेजों और SPC आँकड़ों और विश्लेषण में रिकॉर्ड करें और आउटपुट करें जो परीक्षण डेटा अनुप्रयोग को आसान बनाता है।
2.6.2 यह सहनशीलता निर्धारित कर सकता है, जब माप सहनशीलता से अधिक हो जाता है, तो इसमें स्वचालित अलार्म होता है और स्वचालित रूप से SPC आँकड़े और विश्लेषण और रिपोर्ट आउटपुट करता है।
2.7रिवर्स इंजीनियरिंग का समर्थन करें:
सॉफ्टवेयर द्वारा आयातित DXF फ़ाइलों को मापा जा सकता है, ग्राफ़ और डेटा को अन्य अनुप्रयोगों के लिए DXF फ़ाइलों के लिए सॉफ़्टवेयर से भी निर्यात किया जा सकता है।
3. विशिष्टताएँ:
| मॉडल | iVS-30 | iVS-60 | iVS-80 | iVS-160 |
| कोड# | 500-030 | 500-060 | 500-080 | 500-160 |
| लेंस | 0.3X डबल टेलीसेंट्रिक लेंस | 0.17X डबल टेलीसेंट्रिक लेंस | 0.088X डबल टेलीसेंट्रिक लेंस | 0.088X डबल टेलीसेंट्रिक लेंस |
| कार्य दूरी | 110 मिमी | 110 मिमी | 120 मिमी | 390 मिमी |
| चौड़ा क्षेत्र | Ø 30mm(28x24) | Ø 60mm(56x50) | Ø116mm(94x76) | Ø229.6mm(146.7x110) |
| माप सटीकता | ±2um | ±3um | ±4um | ±7um |
| दोहराव सटीकता | ±1um | ±2um | ±2um | ±5um |
| कैमरा | 2/3’’ 5 मिलियन पिक्सेल B/W कैमरा (ईथरनेट) | |||
| रोशनी | डिजिटल नियंत्रण, स्वचालित मेमोरी | |||
| टेलीसेंट्रिक ग्रीन एलईडी कंटूर रोशनी | ||||
| रिंग व्हाइट एलईडी रोशनी | ||||
| पीसी सिस्टम | DELL (I5 इंटेल प्रोसेसर) | |||
| मॉनिटर | अंतर्निहित 10.4 इंच एलसीडी मॉनिटर (1920*1080) | |||
| बाहरी 21.5 इंच एलसीडी मॉनिटर (1920*1080) | ||||
| मापने वाला सॉफ्टवेयर | iMeasuring 6.0 | |||
| मापने की मात्रा | अधिकतम 99 | |||
| परीक्षण समय | <5S (100 से कम परीक्षण) | |||
| आउटपुट डेटा | परीक्षण डेटा, रिपोर्ट, परिणाम निर्धारित करें (OK, NG, WAIT), आदि | |||
| समारोह | 2D माप: बिंदु, रेखाएँ, वृत्त, चाप, कोण, दूरी, अंडाकार, ओ-रिंग, नाली, आयत, समानांतरता | |||
| सहायक समारोह | प्रतिच्छेदन, समानांतर, लंबवत, स्पर्शरेखा, द्विभाजन। | |||
| ज्यामितीय सहनशीलता | आयाम सहनशीलता और स्थिति सहनशीलता, रूप और स्थिति की सहनशीलता (बिंदु स्थिति संकेंद्रण, सीधापन, समानांतरता, गोलाई, सीधापन, प्रोफ़ाइल, आदि) | |||
| माप मोड | मैनुअल / स्वचालन | |||
| SPC डेटा प्रबंधन और नियंत्रण | √ | |||
| CAD डेटा इनपुट / आउटपुट | √ | |||
| बिजली की आपूर्ति | AC100~240V,50~60Hz | |||
