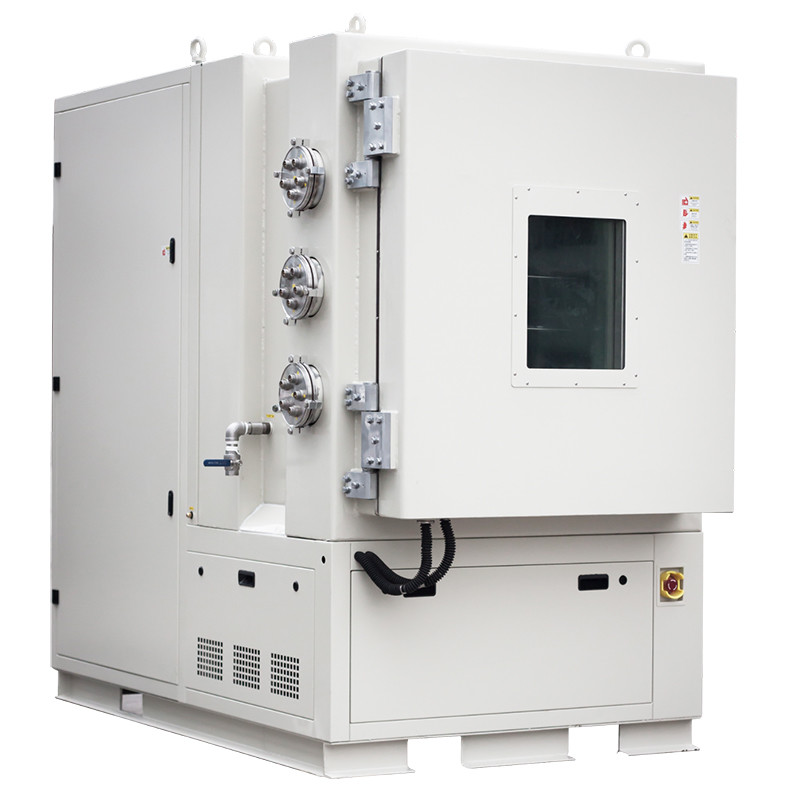

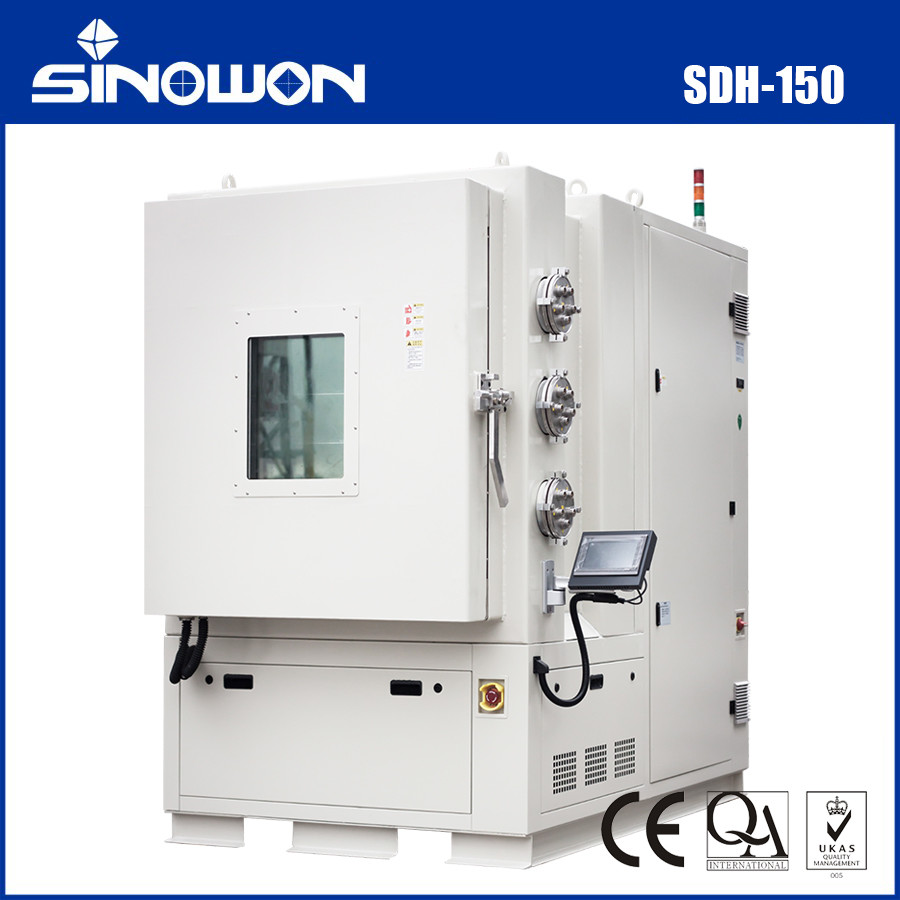

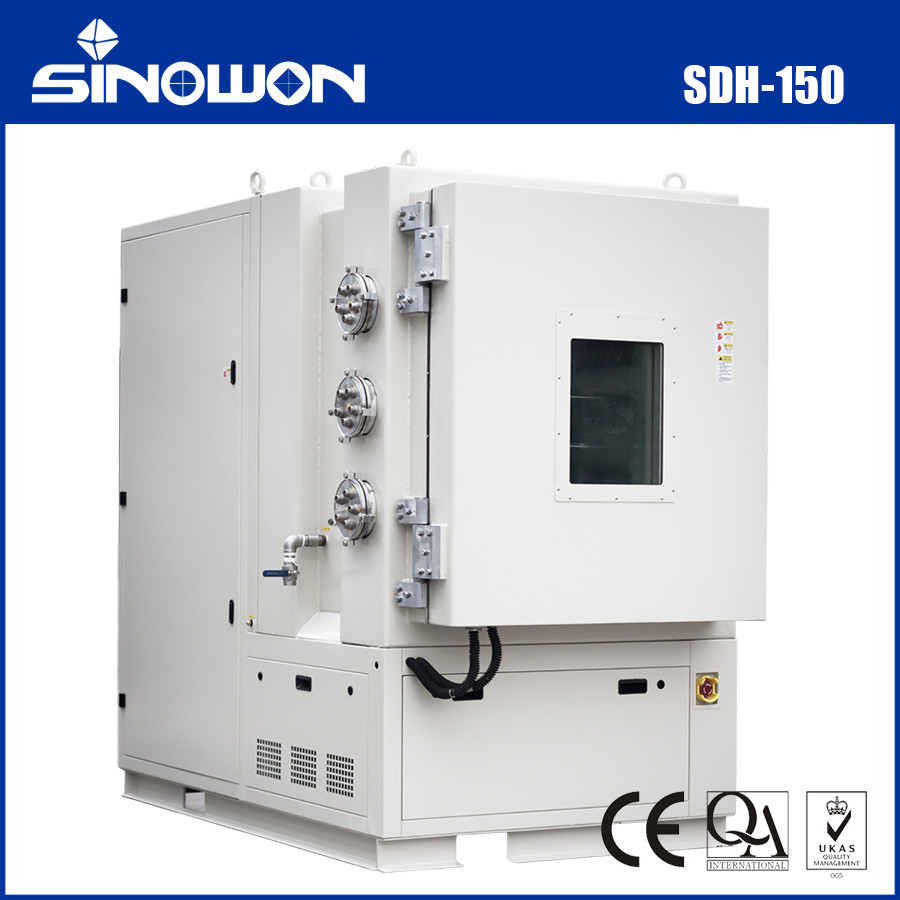

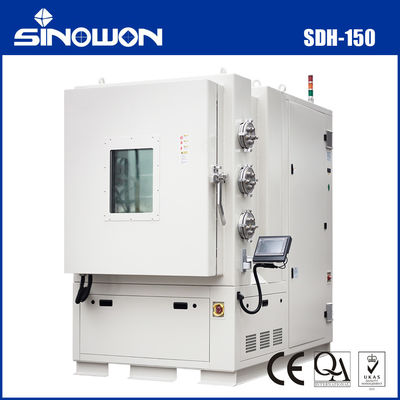

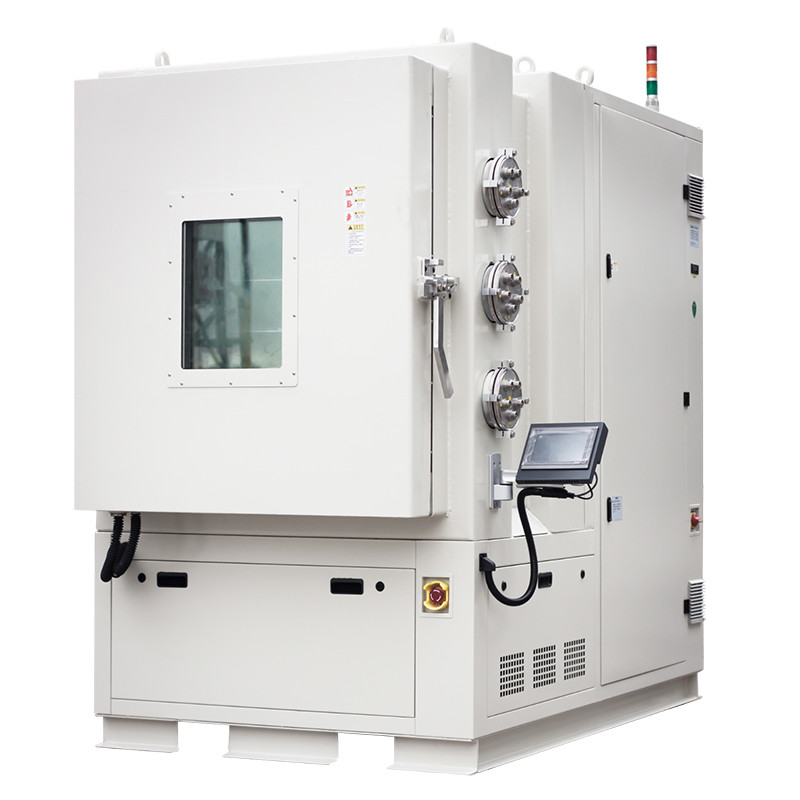

बेंचटॉप ऊंचाई परीक्षण कक्ष 12kW एयर कूल्ड SDH-150

माल

नमूना

ऊंचाई परीक्षण कक्ष

एसडीएच-150एल

आंतरिक आयाम

बाह्य आयाम

W500xH600xD500 मिमी

W1100xH1700xD1600 मिमी

-40℃ ～ +150℃

20 ℃ से +85 ℃ तक तापमान वृद्धि दर ≥ 2 ℃/मिनट है, जब अनलोड किया जाता है, तो पूरी प्रक्रिया में औसत अरैखिकता होती है

20 ℃ से -50 ℃ तक शीतलन दर ≥ 1 ℃/मिनट है, जब अनलोड किया जाता है, तो पूरी प्रक्रिया में औसत गैर-रैखिक होता है

GB/T2423.1-2001 प्रयोग A: निम्न तापमान परीक्षण विधि

GB/T2423.2-2001 प्रयोग बी: उच्च तापमान परीक्षण विधि

GB/T2423.21-1991 परीक्षण M: निम्न दाब परीक्षण विधि

GB/T2423.25 परीक्षण Z/AM: निम्न तापमान/निम्न दबाव व्यापक परीक्षण

GB/T2423.26 परीक्षण Z/BM:उच्च तापमान/निम्न दबाव व्यापक परीक्षण

GJB150.3-1986 उच्च तापमान परीक्षण विधि

GJB150.4-1986 निम्न तापमान परीक्षण विधि

GJB360A विधि 105: निम्न दबाव परीक्षण विधि

GJB150.2-86 निम्न दाब (ऊंचाई) परीक्षण

GB/T10589-2008 निम्न तापमान परीक्षण कक्षों के लिए तकनीकी स्थितियाँ

GB/T11158-2008 उच्च तापमान परीक्षण कक्षों के लिए तकनीकी स्थितियाँ

GB/T11159-2008 निम्न वायु दाब परीक्षण कक्षों के लिए तकनीकी स्थितियाँ

GB/T5170.2-2008 तापमान परीक्षण उपकरण

GB/T5170.10-1996 उच्च, निम्न तापमान और निम्न दबाव परीक्षण उपकरण

ए) दबाव असर विधि: आंतरिक दबाव असर

उच्च गुणवत्ता वाले गाढ़े स्टेनलेस स्टील प्लेट SUS304 आंतरिक दबाव बॉक्स का उपयोग करके, आंतरिक दीवार चारों ओर चिकनी और सपाट है, बिना गड़गड़ाहट और गड्ढों के, साफ करने में आसान है, और उपयोग के दौरान पानी जमा नहीं होगा

बी) बाहरी दीवार सामग्री: डबल-पक्षीय जस्ती स्टील प्लेट, सतह स्प्रे कोटिंग उपचार

सी) बॉक्स इन्सुलेशन सामग्री: कठोर पॉलीयूरेथेन फोम ग्लास फाइबर (80 मिमी से अधिक मोटाई)

डी) दरवाजा इन्सुलेशन सामग्री: फाइबरग्लास

ई) सभी अंतरालों पर टीआईजी (टंगस्टन आर्क इनर्ट गैस शील्डेड वेल्डिंग) सीमलेस वेल्डिंग पूरी हो गई है

मैनुअल स्वचालित दबाव राहत (बूस्टिंग) डिवाइस से सुसज्जित

1) मैनुअल बॉल वाल्व, बॉक्स के दाईं ओर स्थित (दबाव वृद्धि की गति मैनुअल खोलने पर निर्भर करती है)

2) स्वचालित दबाव राहत वाल्व: पीछे की इकाई के अंदर

एकल दरवाजा, भीतरी पैनल स्टेनलेस स्टील से बना है, और बाहरी पैनल स्प्रे लेपित स्टील प्लेट से बना है।

दरवाजे पर उच्च भार वहन क्षमता और संघनन-रोधी ताप वितरण वाली एक इन्सुलेटेड ग्लास अवलोकन खिड़की।

दरवाजा फ्रेम बैकअप विरोधी संक्षेपण बिजली हीटिंग डिवाइस

ब्रैकेट प्रकार टच स्क्रीन नियंत्रक

(पैनल के बिना)

तीन-चरण अतुल्यकालिक मोटरों द्वारा संचालित अक्षीय प्रवाह पंखों के दो सेट

बाहरी मोटर और मैग्नेटोहाइड्रोडायनामिक ट्रांसमिशन का उपयोग करके, घूमते हुए पंखे के ब्लेड को हवा में हलचल पैदा करने और संवहन बनाने के लिए चलाया जाता है

ए) पूर्णतया एल्युमीनियम तीन-चरण अतुल्यकालिक मोटर, 1/2HP से कम नहीं, 370W

बी) एल्यूमीनियम अक्षीय प्रवाह प्रशंसक ब्लेड: बड़े व्यास 400 मिमी

चुंबकीय द्रव संचरण

ए) चुंबकीय द्रव सील, उच्च वैक्यूम 0.1Kpa स्तर वायुरोधी

बी) जल शीतलन विधि, समर्पित तापमान संरक्षण से सुसज्जित, विश्वसनीय और स्थिर

वायु बलपूर्वक परिसंचरण संतुलन तापमान विनियमन विधि

1) मुख्य तापमान नियंत्रण: बॉक्स के अंदर तापमान को सटीक रूप से नियंत्रित करें, और तापमान माप जांच ए-स्तर उच्च परिशुद्धता बख़्तरबंद प्लैटिनम रोकनेवाला को अपनाता है

2) स्टूडियो स्वतंत्र अतिताप संरक्षण तापमान नियंत्रक: तापमान जांच स्टूडियो के अंदर स्थापित है, और ऊपरी सीमा निर्धारित की जा सकती है। जब सुरक्षा क्रिया सक्रिय होती है, तो संपर्ककर्ता हीटिंग ट्यूब की बिजली आपूर्ति को डिस्कनेक्ट करने के लिए प्रेरित होता है

3) हीटिंग ट्यूब चैम्बर overtemperature संरक्षण: स्वतंत्र तापमान नियंत्रक, तापमान जांच हीटिंग ट्यूब चैम्बर में स्थापित, ऊपरी सीमा सेट किया जा सकता है,

संरक्षण क्रिया के दौरान हीटिंग ट्यूब की विद्युत आपूर्ति को डिस्कनेक्ट करने के लिए संपर्ककर्ता को चलाएं, ताकि असामान्य स्थिति में पंखे को बंद होने से रोका जा सके

हीटिंग ट्यूबों का दीर्घकालिक "सूखा जलना"

प्रत्यक्ष रूप से जुड़ा हुआ एयर-कूल्ड सिंगल-स्टेज ऑयल सील रोटरी वेन वैक्यूम पंप

ए) एकीकृत उच्च गुणवत्ता वाला तेल धुंध फिल्टर ईंधन इंजेक्शन और धुएं की समस्या को प्रभावी ढंग से हल करता है, जिससे उत्पाद का जीवन बढ़ता है।

बी) सीलिंग तत्व फ्लोरीन रबर सामग्री से बना है, जो संक्षारण प्रतिरोध प्रदान करता है और तेल रिसाव की समस्या को हल करता है।

सी) विभिन्न ग्राहकों की वैक्यूम आवश्यकताओं और भाप उपचार क्षमताओं को पूरा करने के लिए मल्टी स्टेज गैस टाउन डिजाइन।

डी) जापानी मोरी सेजी क्षैतिज मशीनिंग केंद्र उच्च परिशुद्धता मशीनिंग उत्पादों की उच्च विश्वसनीयता सुनिश्चित करता है।

ई) पंप और मोटर को एक पूरे के रूप में डिज़ाइन किया गया है, हल्का और छोटा

वैक्यूम संयुक्त वाल्व घटक सभी सिस्टम में उच्च गुणवत्ता वाले घरेलू उत्पादों से बने होते हैं

ए) सभी स्टेनलेस स्टील पाइपलाइन

बी) मानक स्टेनलेस स्टील केएफ बाहरी कनेक्शन और सहायक उपकरण

सी) स्टेनलेस स्टील केएफ वैक्यूम नालीदार लचीली नली

तापमान संतुलन विधि: स्थैतिक संतुलन तकनीक को अपनाना, अर्थात् "हीटिंग के बिना कूलिंग प्रक्रिया" और "शीतलन के बिना हीटिंग प्रक्रिया" की संतुलन विधि, यह उच्च शक्ति हीटिंग के खिलाफ उच्च शक्ति प्रशीतन के "ठंडे और गर्म गतिशील संतुलन" की पारंपरिक गतिशील संतुलन तकनीक से अलग है

तकनीक, अर्थात, जब कंप्रेसर को चालू करने की आवश्यकता होती है (केंद्रीय नियंत्रक स्वचालित रूप से निर्धारित करता है कि कार्य स्थितियों के आधार पर कंप्रेसर को चालू करना है या नहीं)

केंद्रीय नियंत्रक शीतलन क्षमता को नियंत्रित करने के लिए विभिन्न तापमान बिंदुओं के अनुसार रेफ्रिजरेंट प्रवाह दर को समायोजित करता है, जिससे यह सुनिश्चित होता है कि उपकरण हर समय अपेक्षाकृत कम बिजली खपत वाली स्थिति में संचालित होता है

तापमान संतुलन विधि: स्थैतिक संतुलन तकनीक को अपनाना, अर्थात् "हीटिंग के बिना कूलिंग प्रक्रिया" और "शीतलन के बिना हीटिंग प्रक्रिया" की संतुलन विधि, यह उच्च शक्ति हीटिंग के खिलाफ उच्च शक्ति प्रशीतन के "ठंडे और गर्म गतिशील संतुलन" की पारंपरिक गतिशील संतुलन तकनीक से अलग है

तकनीक, अर्थात, जब कंप्रेसर को चालू करने की आवश्यकता होती है (केंद्रीय नियंत्रक स्वचालित रूप से निर्धारित करता है कि कार्य स्थितियों के आधार पर कंप्रेसर को चालू करना है या नहीं)

केंद्रीय नियंत्रक शीतलन क्षमता को नियंत्रित करने के लिए विभिन्न तापमान बिंदुओं के अनुसार रेफ्रिजरेंट प्रवाह दर को समायोजित करता है, जिससे यह सुनिश्चित होता है कि उपकरण हर समय अपेक्षाकृत कम बिजली खपत वाली स्थिति में संचालित होता है

प्रोग्रामिंग नियंत्रण सॉफ्टवेयर प्रणाली का 1 सेट, मुख्य कार्य निम्नानुसार हैं:

1. तापमान और आर्द्रता वक्र:

कागज रहित रिकॉर्डिंग: एक अंतर्निहित रिकॉर्डिंग प्रोग्राम से सुसज्जित, नियंत्रक की मेमोरी 24 घंटे के लिए डेटा संग्रहीत कर सकती है और 300 दिनों तक चल सकती है

आसानी से तापमान और आर्द्रता वक्र फ़ाइलों को स्वचालित रूप से उत्पन्न कर सकते हैं और उन्हें एक्सएलएस तालिकाओं में परिवर्तित कर सकते हैं;

2. उत्तम इंटरफ़ेस:

बाहरी यूएसबी पोर्ट: इसे सीधे प्रिंटर से जोड़ा जा सकता है, जिससे स्थानीय डेटा को ऑनलाइन प्रिंट किया जा सकता है,

यूएसबी पोर्ट और यूएसबी फ्लैश ड्राइव का उपयोग करके ऐतिहासिक वक्र और अन्य डेटा को निर्यात करना आसान है।

बाहरी LAN मानक नेटवर्क इंटरफ़ेस: समर्पित सर्वर कॉन्फ़िगरेशन की आवश्यकता के बिना, इसे आसानी से कंपनी के कंप्यूटर लोकल एरिया नेटवर्क से जोड़ा जा सकता है। अधिकतम 16 डिवाइस को कनेक्ट और मॉनिटर किया जा सकता है, जिससे यह सुविधाजनक और तेज़ हो जाता है।

RS-485 या RS232 मानक संचार इंटरफेस से लैस, इसे कंप्यूटर के साथ ऑनलाइन नियंत्रित और प्रबंधित किया जा सकता है सभी चीनी ऊपरी कंप्यूटर सॉफ्टवेयर से लैस और संचार प्रोटोकॉल प्रदान करता है ऊपरी कंप्यूटर अधिग्रहण कार्यक्रम उपयोगकर्ता द्वारा लिखा जाता है, जिसमें तापमान बॉक्स के तापमान को वास्तविक समय में ऊपरी कंप्यूटर निगरानी प्रणाली में अपलोड करने के लिए परीक्षण बॉक्स के तापमान संकेतों, विभिन्न अलार्म और सुरक्षा संकेतों और गलती/शटडाउन स्थिति संकेतों को खोलने के लिए प्रोटोकॉल शामिल हैं। उसी समय, एक सिस्टम गलती और असामान्य अलार्म डिजिटल नोड प्रदान किया जाता है। ऊपरी कंप्यूटर निगरानी प्रणाली को मुख्य नियंत्रक के माध्यम से नमूने और तापमान और आर्द्रता बॉक्स के बीच तुल्यकालिक बिजली बंद करने के लिए परीक्षण बॉक्स के गलती/शटडाउन संकेतों को इकट्ठा करने की आवश्यकता होती है

3. वास्तविक समय निगरानी प्राप्त कर सकते हैं: एक साथ 1-16 नियंत्रकों की संचालन स्थिति की निगरानी, ​​जैसे नियंत्रकों के वास्तविक समय डेटा, संकेत बिंदु स्थिति, वास्तविक आउटपुट स्थिति आदि की निगरानी

दूरस्थ (बाह्य) दोष निदान का समर्थन:

तकनीशियन ग्राहकों की सहायता से नेटवर्क के माध्यम से पोर्ट छोड़ सकते हैं, IE ब्राउज़र खोल सकते हैं, नियंत्रक का आईपी पता दर्ज कर सकते हैं, और निदान के लिए संचालन या निगरानी का चयन करने के लिए लॉगिन इंटरफ़ेस दर्ज कर सकते हैं

4. समय नियंत्रण

टाइमिंग आउटपुट कंट्रोल इंटरफेस के दो सेट, 10-टाइम कंट्रोल मोड के साथ जोड़े गए, प्रोग्राम सेटिंग्स के अनुसार स्विच सिग्नल आउटपुट प्रदान कर सकते हैं। ध्यान दें कि यह केवल एक नियंत्रण संकेत है, और बॉक्स के अंदर परीक्षण बिजली की आपूर्ति को अलग से कनेक्ट करने और एक समर्पित बिजली आपूर्ति प्रणाली से लैस करने की आवश्यकता है

5. दोष प्रदर्शन

दोष अलार्म आउटपुट के 16 सेट, कारण और समस्या निवारण विधियों के लिए चीनी और अंग्रेजी दोनों में उपयोगकर्ता के अनुकूल संकेत के साथ

9.1 डिवाइस स्थिति संकेत

निकेल क्रोमियम मिश्र धातु पंख हीटर

हीटर नियंत्रण मोड: संपर्क रहित समान चक्र पल्स चौड़ाई मॉडुलन, एसएसआर (ठोस-अवस्था रिले)

स्वतंत्र सीलबंद विद्युत कैबिनेट, प्रभावी रूप से धूलरोधक, विद्युत उपकरणों की सेवा जीवन को बढ़ाता है

सुरक्षा स्तर IP54

1. नमूना रैक प्रकार 2

2. पावर कॉर्ड 5 मीटर

3. तीन रंग प्रकाश प्रकार 1 बताएँ

1. नमूना रैक (जोड़ा जा सकता है)

2. नमूना वायरिंग एविएशन सॉकेट (वैकल्पिक)

1. संचालन मैनुअल और रखरखाव मैनुअल

2. अनुरूपता प्रमाणपत्र

3. उपकरण से संबंधित चित्र (सर्किट आरेख, आदि)

4. नियंत्रण प्रणाली पीसी सॉफ्टवेयर

5. इस उपकरण का कारखाने से निकलने से पहले हमारी कंपनी के गुणवत्ता निरीक्षण केंद्र द्वारा निरीक्षण किया गया है, और एक वर्ष की वैधता अवधि के साथ एक निरीक्षण रिपोर्ट जारी की गई है

1. पर्यावरण तापमान: 5 ℃ -35 ℃;

2. सापेक्ष आर्द्रता: 85% RH से अधिक नहीं

3. वायुमंडलीय दबाव: 80kPa~106kPa

4. समतल एवं कंपन मुक्त जमीन;

5. सीधे सूर्य की रोशनी या अन्य गर्मी स्रोतों के बिना अच्छी तरह हवादार क्षेत्रों का चयन करें;

6. आसपास कोई मजबूत वायु प्रवाह नहीं: जब आसपास की हवा को बहने के लिए मजबूर करने की आवश्यकता होती है, तो वायु प्रवाह सीधे बॉक्स पर नहीं चलना चाहिए;

7. आसपास कोई मजबूत विद्युत चुम्बकीय क्षेत्र प्रभाव नहीं है;

8. आस-पास के क्षेत्र में धूल या संक्षारक पदार्थों की उच्च सांद्रता नहीं है

1. बिजली की आपूर्ति को तीन-चरण 380V एसी (± 10%) + तटस्थ तार + सुरक्षात्मक ग्राउंड तार से कनेक्ट करें, जिसका ग्राउंडिंग प्रतिरोध ≤ 4 Ω हो;

2. पावर आवृत्ति: 50 ± 0.5 हर्ट्ज

3. पावर स्विच: 3P 40 A (मोल्डेड केस सर्किट ब्रेकर)

शक्ति:12किलोवाट

अधिकतम प्रचालन धारा:15 ए

1. एक कूलिंग वॉटर टॉवर चुनने की सिफारिश की जाती है: 15 आरटी

2. पानी के पाइप का आकार: 1 इंच, बिछाने की लंबाई 100 मीटर से कम।

3. पानी का दबाव: 0.1MPa~0.3MPa

4. परिसंचारी जल की मात्रा: लगभग 130 लीटर प्रति मिनट

5. जल टॉवर पाइपलाइन और स्थापना इंजीनियरिंग को अलग से उद्धृत करने की आवश्यकता है, और खरीदार को प्रासंगिक साइट जानकारी प्रदान करने की आवश्यकता है।

राष्ट्रीय मानकों GB/T10586-2006 और GB/T10592-1989 के अनुसार डिजाइन और निर्मित।

*अंशांकन मानक GB/T5170.2-2008 और GB/T5170.5-2008 के अनुरूप हैं

कृपया याद दिलाएँ: GB/T5170.5-2008 में तापमान की एकरूपता बिना लोड की स्थिति को संदर्भित करती है
