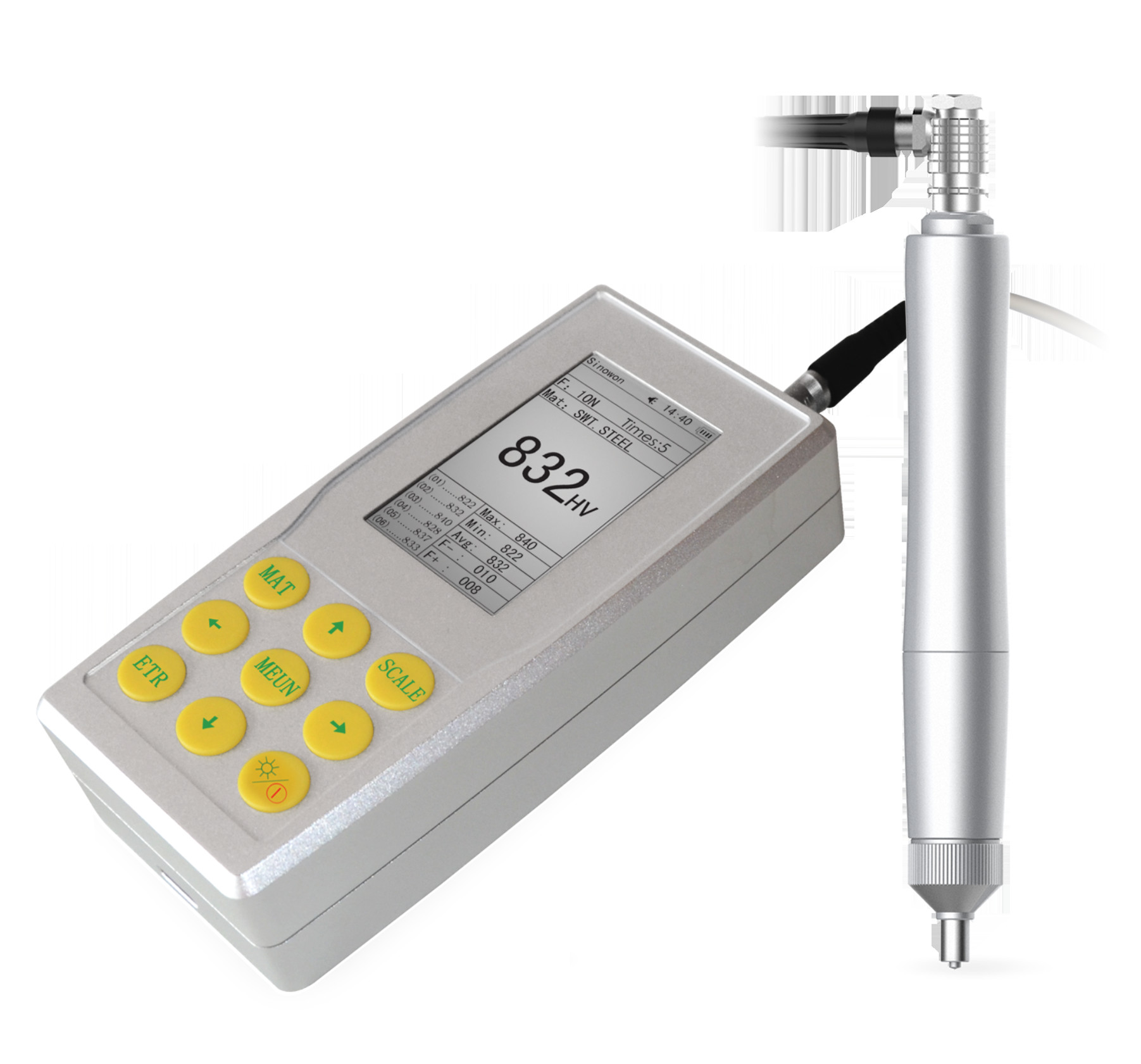

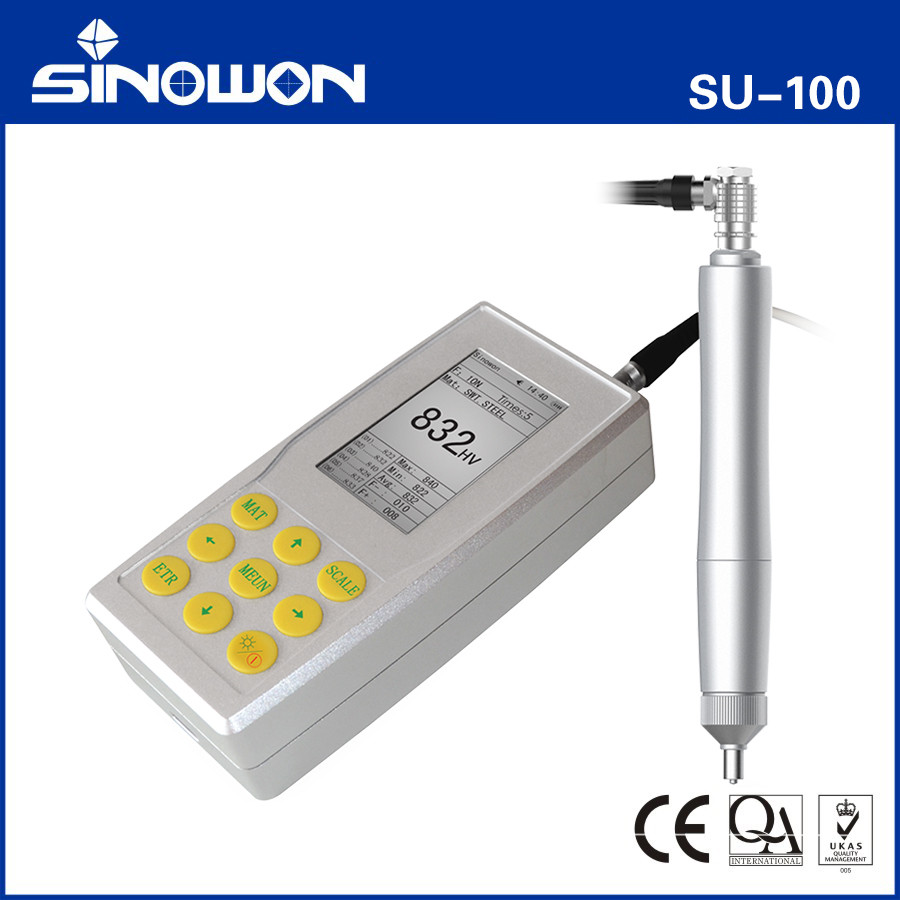

मैनुअल अल्ट्रासोनिक कठोरता परीक्षकएसयू-100
SU-100 परिचय:
● वर्तमान में कठोरता मापने के लिए विभिन्न प्रकार की विधियां प्रचलित हैं, जैसे कि ब्रिनेल, रॉकवेल, विकर्स, लीब आदि जबकि उपरोक्त कठोरता माप के लिए नुकसान स्पष्ट हैं।
● रॉकवेल और ब्रिनेल के भारी भार बल और बड़े इंद्रधनुष के कारण नमूना सतह पर गंभीर विनाश होता है।
● विकर ऑप्टिकल माप का उपयोग करते हैं, लेकिन केवल पेशेवर तकनीशियन ही सुचारू रूप से काम कर सकते हैं, भारी कार्य टुकड़े, स्थापित मशीनरी और स्थायी रूप से इकट्ठे भागों की कठोरता को मापना असंभव है।
● लीब कठोरता परीक्षक कठोरता को मापने के लिए रिबाउंड और अप्रत्यक्ष विधि लागू करता है, आसानी से बर्नल, रॉकवेल और विकर्स पैमाने में परिवर्तित होने पर बड़े विचलन का कारण बनता है।
● अल्ट्रासोनिक कठोरता परीक्षक SU-100 परीक्षण टुकड़ों के लिए तुलनात्मक कठोरता माप करने के लिए अल्ट्रासोनिक संपर्क प्रतिबाधा विधि लागू करते हैं, उच्च सटीकता, दक्षता,पोर्टेबल और आसान संचालन.
● अल्ट्रासोनिक कठोरता परीक्षक SU-100 का व्यापक रूप से छोटे फोर्जिंग, कास्ट सामग्री, वेल्ड निरीक्षण, गर्मी प्रभावित क्षेत्र, आयन-नाइट्राइड स्टैम्पिंग डाई और मोल्ड, फॉर्म, प्रेस,पतली दीवार वाले भाग, बीयरिंग, दांतों के किनारे आदि
विनिर्देशः
| वस्तु | अल्ट्रासोनिक कठोरता परीक्षक |
| मॉडल | एसयू-100 |
| कोड# | 882-121 |
| लोड बल | 2Kgf मैनुअल जांच HP-2K |
| इंडेंटर | 136° विकर्स डायमंड इंडेंटर |
| माप सीमा |
एचबीः 85-650; एचवी 80-1599; एचआरसी 20-70; एचआरबीः 41-100; एचआरएः 61-85.6 एच.एस.: 34.2-97.3; Mpa: 255-2180N/mm |
| माप की सटीकता | HV: ±3%HV; HRC: ±1.5HRC; HB: ±3%HB; HLD: ±5HLD; |
| माप दिशा | समर्थन 360° |
| डेटा भंडारण | माप डेटा के 1000-समूहों और कैलिब्रेशन डेटा के 20 समूहों को बचाने के लिए |
| कठोरता पैमाना | एचवी, एचबी, एचआरसी, एचएलडी |
| डेटा प्रदर्शन | लोड बल, परीक्षण समय, परीक्षण परिणाम, औसत, अधिकतम, न्यूनतम, विचलन और रूपांतरण पैमाने। |
| कठोरता संकेत | एलसीडी डिस्प्ले |
| परिचालन वातावरण | तापमानः -10°C~50°C; आर्द्रताः 30%~80%R.H. |
| ऑपरेटिंग वोल्टेज | डीसी 6 वी |
| उपकरण आयाम | 60*80*31 मिमी |
| शुद्ध भार | लगभग 500 ग्राम ((बिना जांच के) |

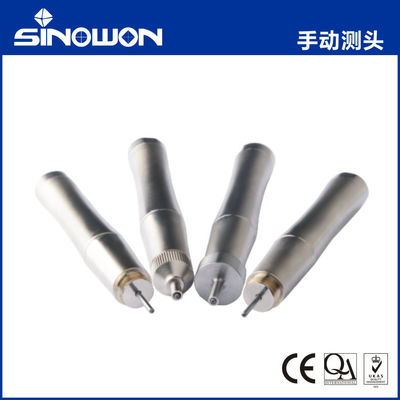

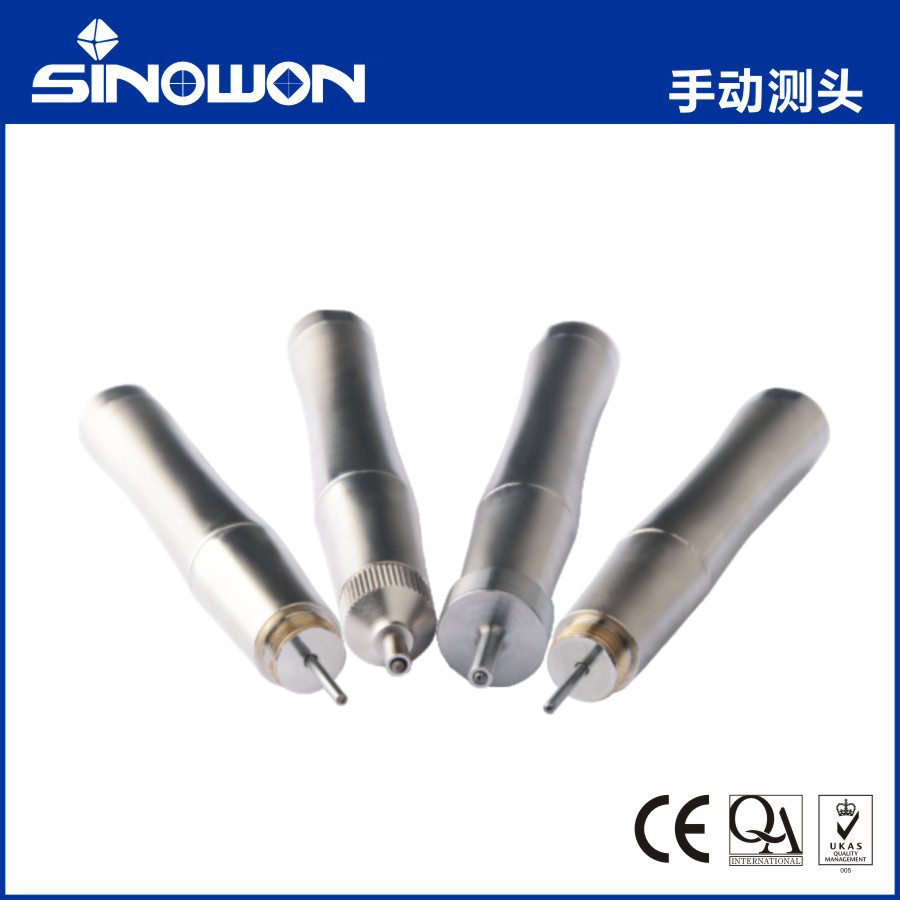

अल्ट्रासोनिक कठोरता परीक्षक मैनुअल जांच
विशेषताएं:
मैनुअल जांच विनिर्देशः
| जांच का प्रकार | HP-1K | एचपी-2के | एचपी-5K | HP-10K |
| कोड# | 882-311 | 882-321 | 882-331 | 882-341 |
| टिप्पणी | वैकल्पिक | मानक | वैकल्पिक | वैकल्पिक |
| लोडिंग बल | 10N | 20N | 50N | ९८एन |
| व्यास | 21 मिमी | 21 मिमी | 21 मिमी | 21 मिमी |
| लम्बाई | 154 मिमी | 154 मिमी | 154 मिमी | 154 मिमी |
| अस्थिर छड़ी व्यास | 2.4 मिमी | 2.4 मिमी | 3 मिमी | 3 मिमी |
| मापने की सतह की मोटाई | Ra<3.2um | Ra<5um | Ra<10um | Ra<15um |
| परीक्षण सामग्री का न्यूनतम वजन | 0.3 किलोग्राम | 0.3 किलोग्राम | 0.3 किलोग्राम | 0.3 किलोग्राम |
| परीक्षण सामग्री की न्यूनतम मोटाई | 2 मिमी | 2 मिमी | 2 मिमी | 2 मिमी |

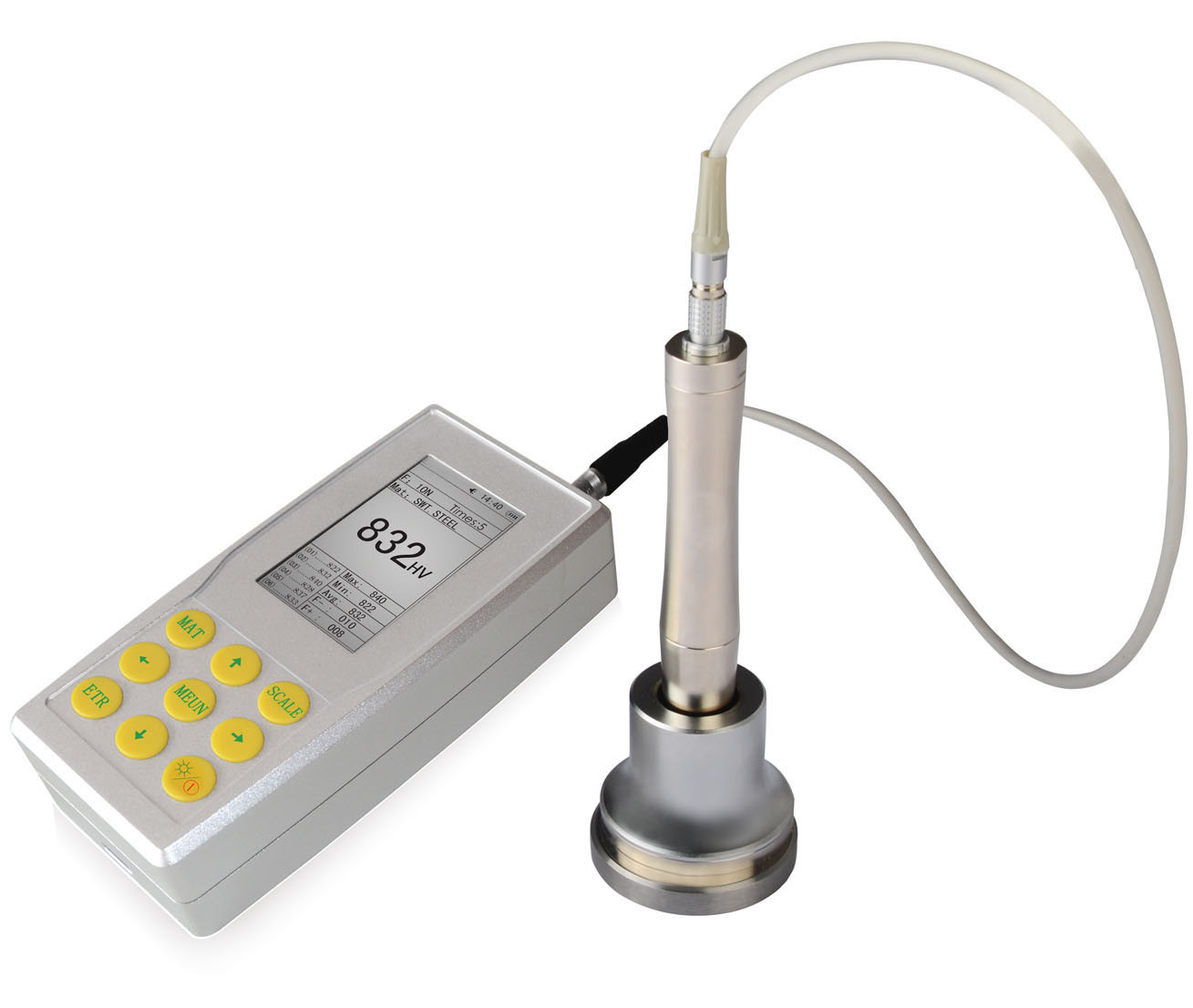

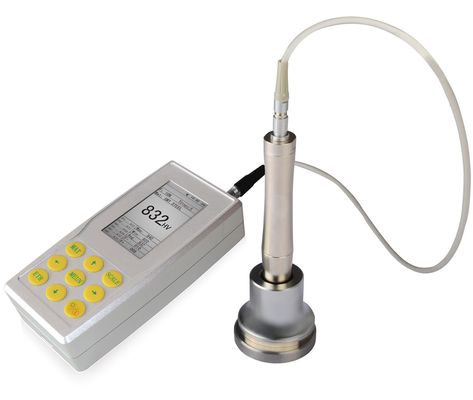

अल्ट्रासोनिक कठोरता परीक्षक मोटर चालित जांचः
विशेषताएं:
मोटर चालित जांच के विनिर्देश:
| जांच का प्रकार | एमपी-300 | एमपी-500 | एमपी-800 | एमपी-1000 | एमपी-2000 |
| कोड# | 882-221 | 882-231 | 882-241 | 882-251 | 882-261 |
| टिप्पणी | वैकल्पिक | वैकल्पिक | वैकल्पिक | वैकल्पिक | वैकल्पिक |
| लोडिंग बल | 3एन | 5N | 8N | 10N | 20N |
| व्यास | 46 मिमी | 46 मिमी | 46 मिमी | 46 मिमी | 46 मिमी |
| लम्बाई | 200 मिमी | 200 मिमी | 200 मिमी | 200 मिमी | 200 मिमी |
| अस्थिर छड़ी व्यास | 3.7 मिमी | 3.7 मिमी | 3.7 मिमी | 3.7 मिमी | 3.7 मिमी |
| परीक्षण सामग्री का न्यूनतम वजन | 0.3 किलोग्राम | 0.3 किलोग्राम | 0.3 किलोग्राम | 0.3 किलोग्राम | 0.3 किलोग्राम |
| परीक्षण सामग्री की न्यूनतम मोटाई | 2 मिमी | 2 मिमी | 2 मिमी | 2 मिमी | 2 मिमी |
