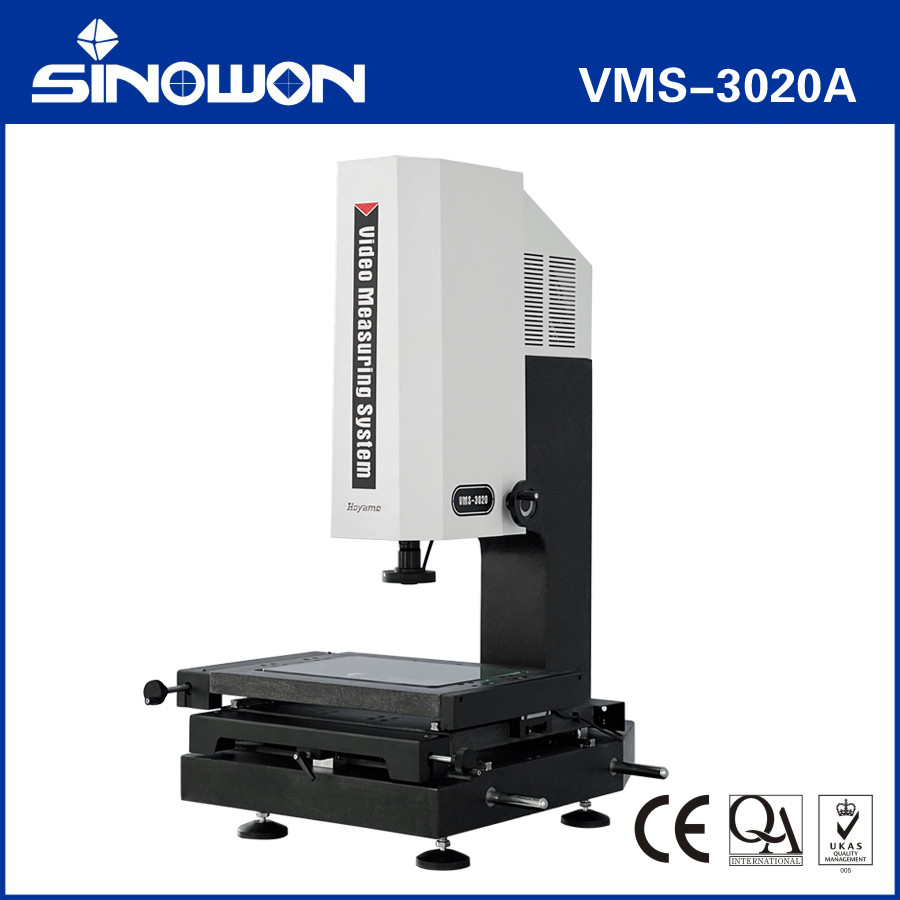

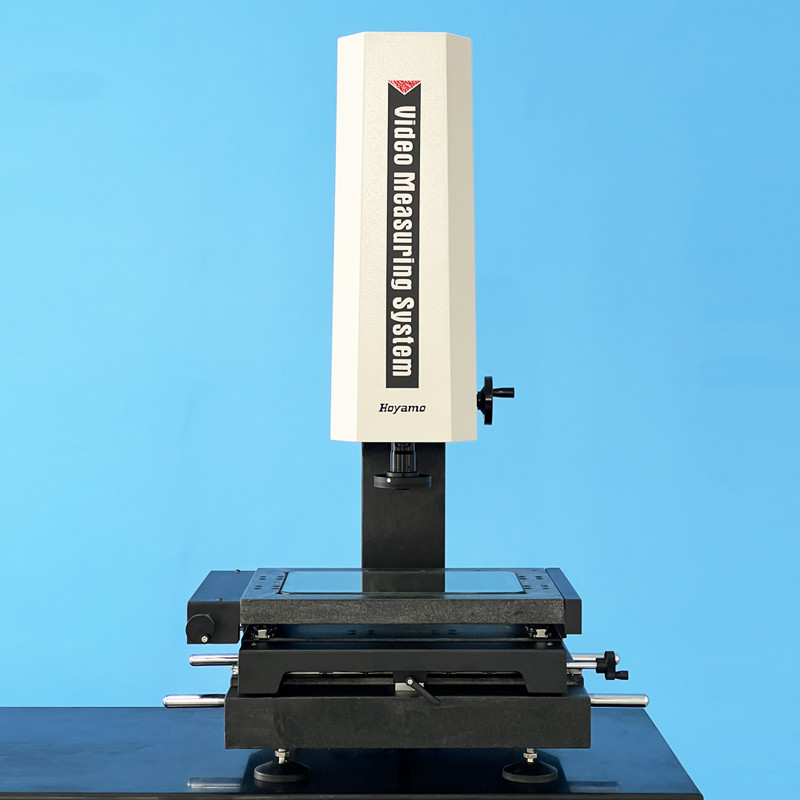

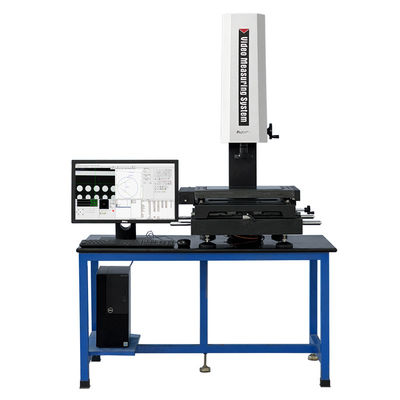

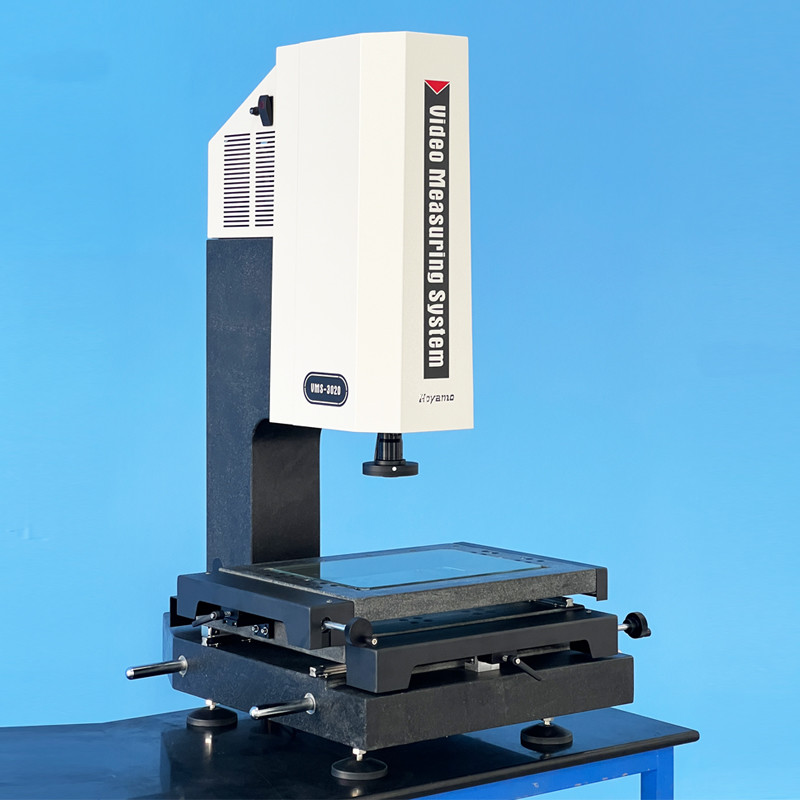

वीडियो माप प्रणाली वीएमएस-3020 श्रृंखला
उत्पाद की विशेषता:
● मशीन की स्थिरता और सटीकता सुनिश्चित करने के लिए ग्रेनाइट पत्थर के आधार और स्तंभ को अपनाएं;
● यह सुनिश्चित करने के लिए कि टेबल की वापसी त्रुटि 2um के भीतर है, दांत रहित पॉलिश रॉड और तेजी से चलने वाली ताला लगाने की डिवाइस को अपनाएं;
● मशीन की सटीकता ≤3.0+L/200um के भीतर सुनिश्चित करने के लिए उच्च-सटीक उपकरण ऑप्टिकल शासक और सटीक कार्य तालिका को अपनाएं;

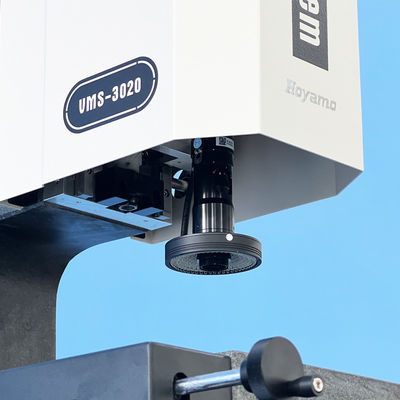

● बिना विकृति के स्पष्ट चित्र की गुणवत्ता सुनिश्चित करने के लिए ज़ूम लेंस और उच्च रिज़ॉल्यूशन वाला रंगीन डिजिटल कैमरा अपनाएं;
● प्रोग्राम-नियंत्रित सतह 4-रिंग 8-क्षेत्र एलईडी ठंडी रोशनी और समानांतर एलईडी प्रकाश व्यवस्था के साथ-साथ एक अंतर्निहित बुद्धिमान प्रकाश समायोजन मॉड्यूल का उपयोग करके,4-रिंग 8-क्षेत्र में प्रकाश की क्षेत्र चमक को स्वतंत्र रूप से नियंत्रित किया जा सकता है;
● iMeasuring Vision माप सॉफ्टवेयर गुणवत्ता नियंत्रण को एक नए स्तर पर सुधारता है;
● वैकल्पिक संपर्क जांच और त्रि-आयामी माप सॉफ्टवेयर का उपयोग करके मशीन को संपर्क त्रि-आयामी माप मशीन में अपग्रेड किया जा सकता है।
● यह सटीक अर्ध-स्वचालित माप प्राप्त करने के लिए एक ऑटोफोकस फ़ंक्शन मॉड्यूल स्थापित करने के लिए उन्नत किया जा सकता है।
तकनीकी विनिर्देश:
| वस्तु | मैनुअल वीडियो माप प्रणाली वीएमएस श्रृंखला |
| मॉडल | वीएमएस-3020 |
| संगमरमर का कार्यक्षेत्र | (505*350) मिमी |
| ग्लास वर्कबेंच | (356*248) मिमी |
| एक्स/वाई अक्ष यात्रा | (300*200) मिमी |
| Z अक्ष की यात्रा | उच्च परिशुद्धता रैखिक गाइड, प्रभावी यात्रा 200 मिमी |
| X/Y/Z ऐक्स का रिज़ॉल्यूशन | 0.5um |
| पदेस्टल और ऊर्ध्वाधर | उच्च परिशुद्धता वाले ग्रेनाइट |
| माप की सटीकता* | XY अक्षः ≤3.0+L/200(um);Zais:≤5+L/200(um |
| पुनर्वितरण सटीकता | 2um |
| प्रकाश व्यवस्था ((सॉफ्टवेयर समायोजन) | सतह 4 छल्ले और 8 क्षेत्र अनंत समायोज्य एलईडी ठंड प्रकाश व्यवस्था |
| समानांतर एलईडी प्रकाश | |
| वैकल्पिक समाक्षीय प्रकाश | |
| डिजिटल कैमरा | 1/3"/1.3Mpixel उच्च संकल्प डिजिटल कैमरा |
| ज़ूम लेंस | 6.5X उच्च-रिज़ॉल्यूशन ज़ूम लेंस; |
| ऑप्टिकल आवर्धनः 0.7X~4.5X गुना; वीडियो आवर्धनः 26X~172X ((21.5 ′′ मॉनिटर) | |
| माप सॉफ्टवेयर | iमापन |
| संचालन प्रणाली | समर्थन WIN 10/11-32/64 ऑपरेटिंग सिस्टम |
| भाषा | अंग्रेजी, सरलीकृत चीनी, पारंपरिक चीनी, वैकल्पिक अन्य भाषा संस्करण |
| कार्य वातावरण | तापमान 20°C±2°C, तापमान परिवर्तन <1°C/Hr; आर्द्रता 30%~80%RH; कंपन <0.02g's, ≤15Hz। |
| विद्युत आपूर्ति | AC220V/50Hz; 110V/60Hz |
| आयाम ((WxDxH) | (744*643*1075) मिमी |
| सकल/शुद्ध भार | 275/208 किलो |
मॉडल औरएसविशेषीकरणएमवार्षिक Viदेओमाप प्रणाली:
| मॉडल | कोड# | मॉडल | कोड# | मॉडल | कोड# | मॉडल | कोड# |
| वीएमएस-2015 | 525-020E | वीएमएस-2515 | 525-020F | वीएमएस-3020 | 525-020G | वीएमएस-4030 | 525-020H |
| VMS-2015A | 525-120E | VMS-2515A | 525-120F | वीएमएस-3020ए | 525-120G | VMS-4030A | 525-120H |
| वीएमएस-2015बी | 525-220E | वीएमएस-2515बी | 525-220F | वीएमएस-3020बी | 525-220G | वीएमएस-4030बी | 525-220H |
| VMS-2015C | 525-320E | VMS-2515C | 525-320F | वीएमएस-3020सी | 525-320G | VMS-4030C | 525-320H |
| वीएमएस-2015डी | 525-420E | वीएमएस-2515डी | 525-420F | वीएमएस-3020डी | 525-420G | वीएमएस-4030डी | 525-420H |
विजन मापने की वीएमएस श्रृंखला का मापने का स्थानप्रणाली:
| यात्रामिमी | मॉडल | कोड# | एक्स अक्ष यात्रा मिमी | वाई अक्ष यात्रा मिमी | Z अक्ष मानक यात्रा मिमी | Z-अक्ष अधिकतम अनुकूलित यात्रा मिमी |
| 100x100x100 | वीएमएस-1010 | 525-020C | 100 | 100 | 100 | ------ |
| 150x100x100 | वीएमएस-1510 | 525-020D | 150 | 100 | 100 | ------ |
| 200x150x200 | वीएमएस-2015 | 525-020E | 200 | 150 | 200 | 300 |
| 250x150x200 | वीएमएस-2515 | 525-020G | 250 | 150 | 200 | 300 |
| 300x200x200 | वीएमएस-3020 | 525-020G | 300 | 200 | 200 | 400 |
| 400x300x200 | वीएमएस-4030 | 525-020H | 400 | 300 | 200 | 400 |
| 500x400x200 | वीएमएस-5040 | 525-020J | 500 | 400 | 200 | 400 |
| 600x500x200 | वीएमएस-6050 | 525-020K | 600 | 500 | 200 | 400 |
संरचनात्मक चित्र:
