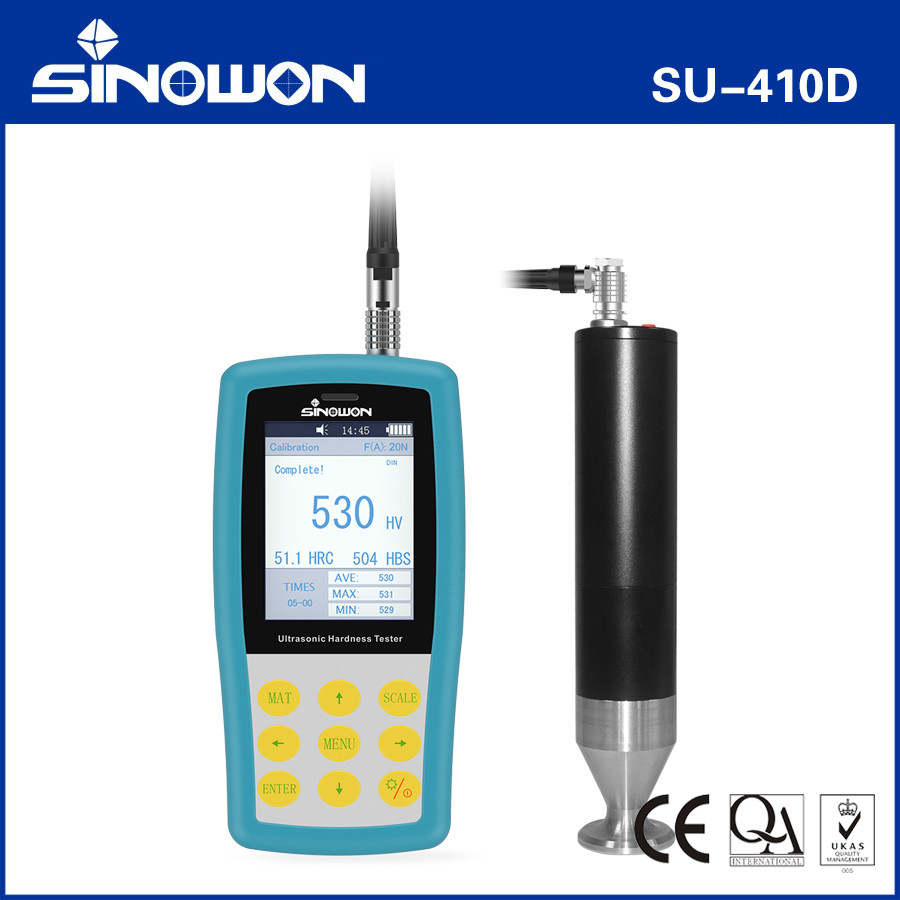

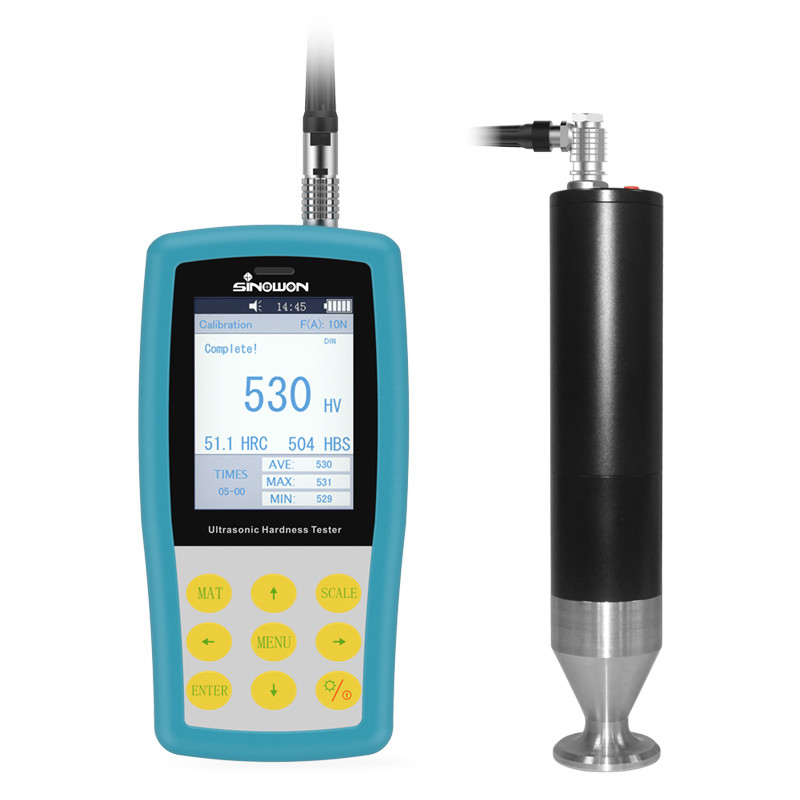

पोर्टेबल यूनिवर्सल डायनासोनिक कठोरता परीक्षक SU-410D
संक्षिप्त परिचय:
● SU-410D अल्ट्रासोनिक कठोरता परीक्षक एक सार्वभौमिक पोर्टेबल टर्मोमीटर है जिसमें दोहरी परीक्षण विधि है। यह राज्य अल्ट्रासोनिक संपर्क प्रतिबाधा के बारे में दोहरी विधि लागू करता हैः UCI और गतिशील रिबाउंडःएक उपकरण में कठोरता परीक्षण करने के लिए लीबयह इस दुविधा को हल करता है कि लीब विधि (यूसीआई में) चढ़ाई और कोटिंग की कठोरता का परीक्षण नहीं कर सकती है, और यूसीआई विधि (लीब में) कास्टिंग उद्योग में मोटी क्रिस्टल सामग्री का परीक्षण नहीं कर सकती है।
● 410डी न केवल यूसीआई मोटर चालित और मैनुअल जांच के साथ काम कर सकता है, बल्कि लीब प्रभाव जांच के साथ भी काम कर सकता है,यह धातु उद्योग में ठीक क्रिस्टल संरचना या मोटी क्रिस्टल संरचना के साथ सामग्री की कठोरता का परीक्षण करने के लिए सार्वभौमिक है.
● SU-410D यूसीआई जांच प्रणाली कोटिंग और प्लेटिंग के बारे में कठोरता परीक्षण को मापने के लिए एकदम सही है, जो क्रोम, तांबा प्लेटिंग की कठोरता को माप सकती है,कार्बोराइज्ड परत और नाइट्राइडिंग परत प्रभावी ढंग से.
● SU-410D गतिशील लीब जांच प्रणाली मोटी सामग्री की कठोरता को मापने के लिए उपयुक्त है, जैसे कि, कास्टिंग और फोर्जिंग।
● SU-410D एक एनडीटी ड्यूरोमीटर है क्योंकि संपर्क इंडेंशन को देखने के लिए बहुत छोटा है, यह तैयार उत्पादों की कठोरता का परीक्षण करने के लिए उत्कृष्ट समाधानों में से एक है, जैसे कि, मोल्ड, गियर, शाफ्ट, रॉड,स्क्रू, रेल आदि
● SU-410D मानक ASTM A1038-2005, DIN मानक DIN50159-1-2008 और चीन राष्ट्रीय मानक GB/T 34205-2017, GB/T 17394 के अनुरूप है।
एसविनिर्देश:
| वस्तु | पोर्टेबल मोटर चालित अल्ट्रासोनिक कठोरता परीक्षक |
| मॉडल | एसयू-410डी |
| कोड# | # 882-151D |
| अल्ट्रासोनिक जांच | मोटर चालित प्रोब 20एनःMP-2000 |
| प्रभाव उपकरण | वैकल्पिक D, DC, DL, D+15, C, G |
| कठोरता पैमाना | HL, HV, HB, HRC, HRB, HRA, HS आदि। |
| माप सीमा | एचवीः501599; एचआरसी:2068; एचबीः76650; एचआरबी:41105; एचएलडी:170960 |
| माप की सटीकता | एचवीः ±3%एचवी; एचआरसीः ±1.5एचआरसी; एचबीः ±3%एचबी; एचएलः ±8एचएल |
| संकल्प | 0.1HR, 1HV, 1HB, 1HLD,0.1HS |
| परिणाम प्रदर्शित करना | माप मूल्य, अधिकतम, न्यूनतम, उच्चतम, एकल मोड, बैच मोड आदि |
| डेटा भंडारण | 1000 समूह परीक्षण परिणाम और 20 समूह कैलिब्रेशन डेटा |
| डेटा ट्रांसफर | ब्लूटूथ |
| निरंतर कार्य अवधि | 6h (पिछली रोशनी बंद) |
| परिचालन वातावरण | तापमानः -10°C~50°C; आर्द्रताः 30%~80% |
| ऑपरेटिंग वोल्टेज | 4.2V |
| चार्ज मोड | यूएसबी |
| आयाम | मुख्य इकाईः 160 x 80 x 30 मिमी; मोटर चालित जांचः φ41 x 212 मिमी |
| वजन | 1.2 किलो |
अल्ट्रासोनिक कठोरता परीक्षक मैनुअल जांच
विशेषताएं:
मैनुअल जांच विनिर्देशः
| जांच का प्रकार | HP-1K | एचपी-2के | एचपी-5K | HP-10K |
| कोड# | 882-311 | 882-321 | 882-331 | 882-341 |
| टिप्पणी | वैकल्पिक | मानक | वैकल्पिक | वैकल्पिक |
| लोडिंग बल | 10N | 20N | 50N | ९८एन |
| व्यास | 21 मिमी | 21 मिमी | 21 मिमी | 21 मिमी |
| लम्बाई | 154 मिमी | 154 मिमी | 154 मिमी | 154 मिमी |
| अस्थिर छड़ी व्यास | 2.4 मिमी | 2.4 मिमी | 3 मिमी | 3 मिमी |
| मापने की सतह की मोटाई | Ra<3.2um | Ra<5um | Ra<10um | Ra<15um |
| परीक्षण सामग्री का न्यूनतम वजन | 0.3 किलोग्राम | 0.3 किलोग्राम | 0.3 किलोग्राम | 0.3 किलोग्राम |
| परीक्षण सामग्री की न्यूनतम मोटाई | 2 मिमी | 2 मिमी | 2 मिमी | 2 मिमी |

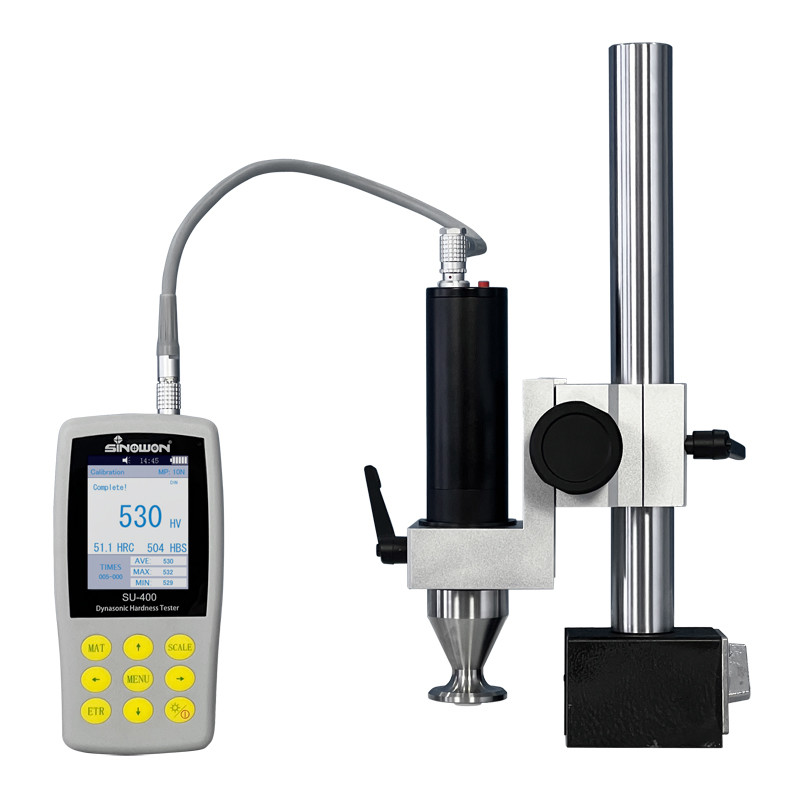

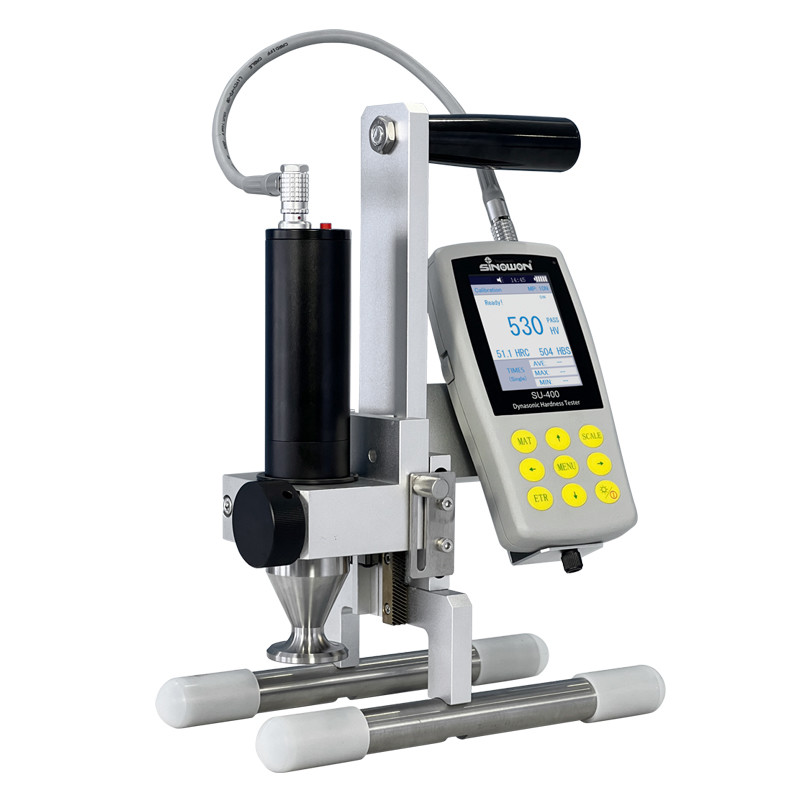

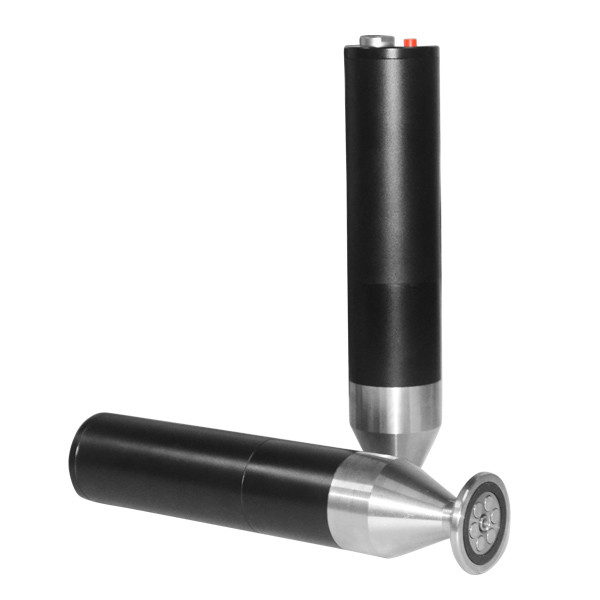

अल्ट्रासोनिक कठोरता परीक्षक मोटर चालित जांचः
विशेषताएं:
मोटर चालित जांच के विनिर्देश:
| जांच का प्रकार | एमपी-300 | एमपी-500 | एमपी-800 | एमपी-1000 | एमपी-2000 |
| कोड# | 882-221 | 882-231 | 882-241 | 882-251 | 882-261 |
| टिप्पणी | वैकल्पिक | वैकल्पिक | वैकल्पिक | वैकल्पिक | वैकल्पिक |
| लोडिंग बल | 3एन | 5N | 8N | 10N | 20N |
| व्यास | 46 मिमी | 46 मिमी | 46 मिमी | 46 मिमी | 46 मिमी |
| लम्बाई | 200 मिमी | 200 मिमी | 200 मिमी | 200 मिमी | 200 मिमी |
| अस्थिर छड़ी व्यास | 3.7 मिमी | 3.7 मिमी | 3.7 मिमी | 3.7 मिमी | 3.7 मिमी |
| परीक्षण सामग्री का न्यूनतम वजन | 0.3 किलोग्राम | 0.3 किलोग्राम | 0.3 किलोग्राम | 0.3 किलोग्राम | 0.3 किलोग्राम |
| परीक्षण सामग्री की न्यूनतम मोटाई | 2 मिमी | 2 मिमी | 2 मिमी | 2 मिमी | 2 मिमी |
पोर्टेबल यूनिवर्सल डायनासोनिक कठोरता परीक्षक अनुप्रयोगः
