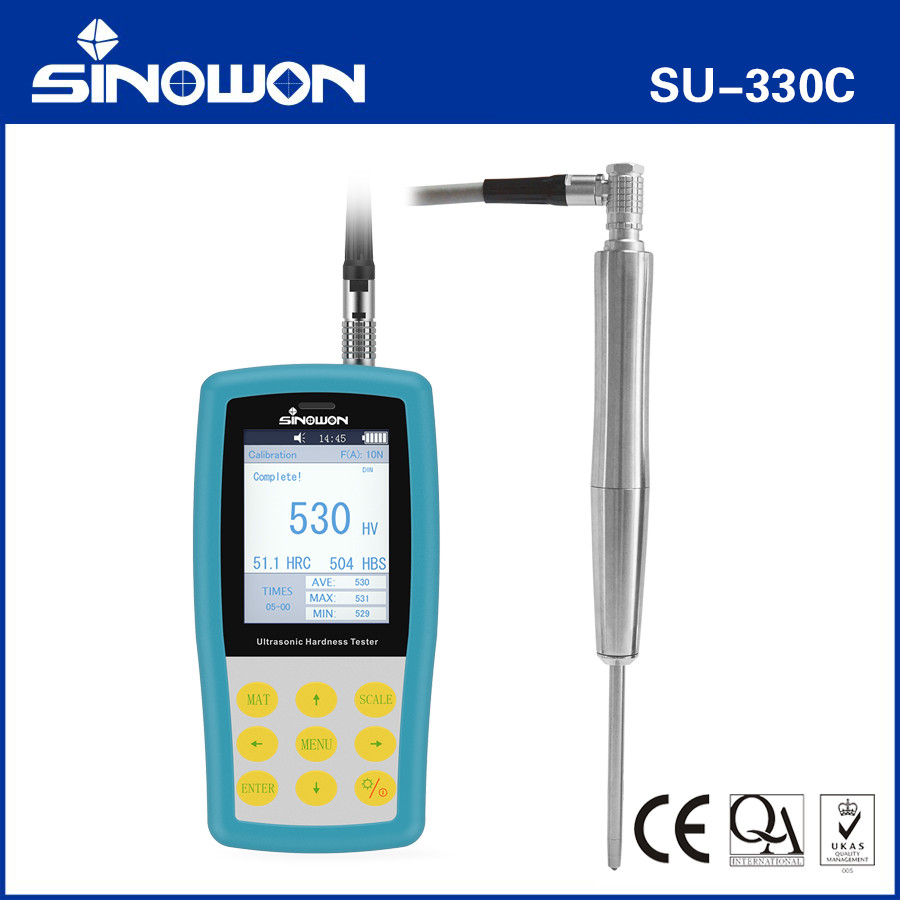

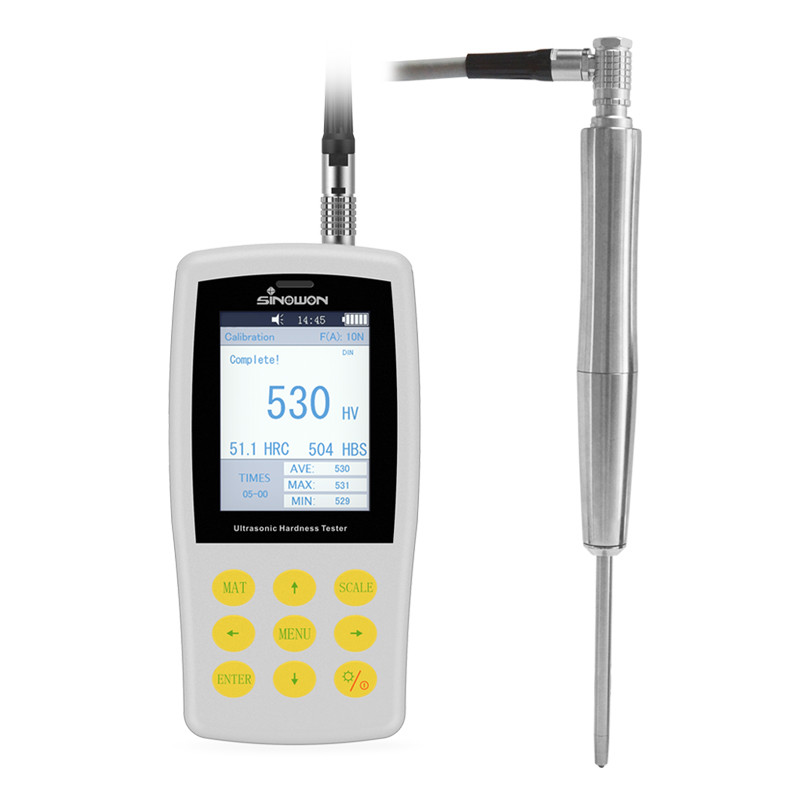

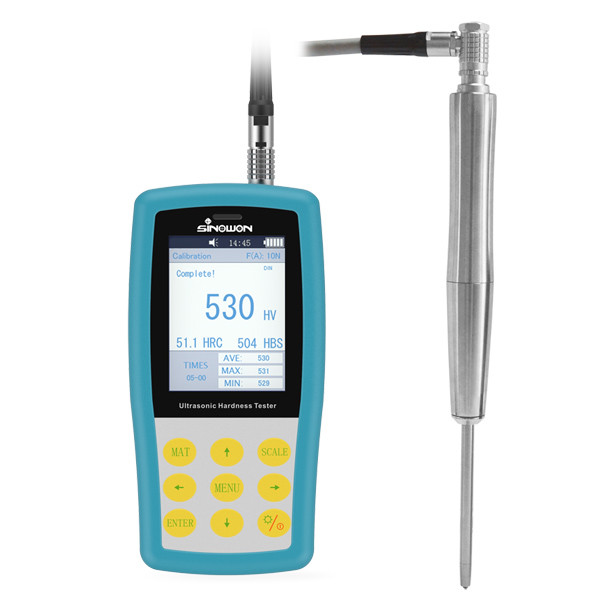

विस्तारित अल्ट्रासोनिक कठोरता परीक्षक (गियर कठोरता परीक्षक, गहरी छेद कठोरता परीक्षक)
एसयू-330सी
परिचय:
● SU-300C लम्बी अल्ट्रासोनिक कठोरता परीक्षक Sinowon समूह द्वारा निर्मित लम्बी जांच HP-1C के साथ एक विशेष मैनुअल पोर्टेबल ड्यूरोमीटर है।यह स्थान पर कठोरता परीक्षण करने के लिए अल्ट्रासोनिक संपर्क प्रतिबाधा की विधि लागू करता है.
● SU-330C एक एनडीटी ड्यूरोमीटर है क्योंकि संपर्क इंडेंशन को देखने के लिए बहुत छोटा है, यह तैयार उत्पादों की कठोरता का परीक्षण करने के लिए उत्कृष्ट समाधानों में से एक है, जैसे कि, मोल्ड का गहरा छेद,गियर का दांतरेल का झुकाव वाला विमान आदि।
● SU-330C मानक ASTM A1038-2005, DIN मानक DIN50159-1-2008 और चीन राष्ट्रीय मानक GB/T 34205-2017 के अनुरूप है।
आवेदन:

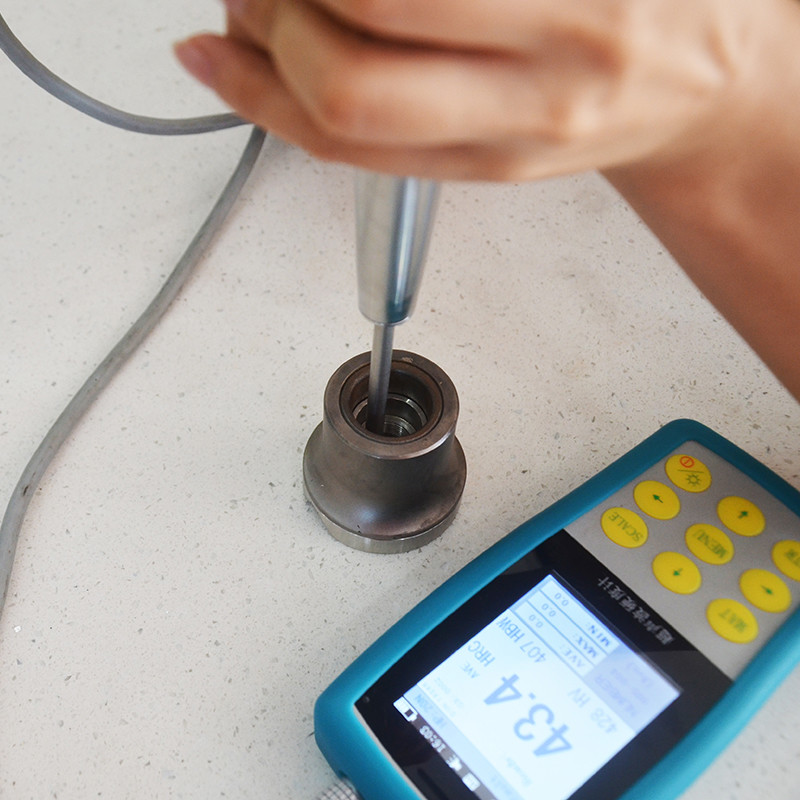

SU-330C विस्तारित जांच के साथ गियर की कठोरता और गहरे छेद के नमूने का परीक्षण करने के लिए प्रयोग किया जाता है, चरम स्थान की सीमा के तहत या खांचे के तल पर।
विशेषताएं:
● पूर्ण सटीकता ± 3% HV, ± 1.5HR, ± 3% HB
● माइक्रोस्कोपिक इंडेंटेशन केवल उच्च शक्ति वाले माइक्रोस्कोप से इंडेंटेशन देखा जा सकता है।
● त्वरित माप 2 सेकंड में परिणाम।
● बड़ा एलसीडी डिस्प्ले ✓ सीधे माप परिणाम, समय गिनती, अधिकतम, न्यूनतम, औसत और विचलन प्रदर्शित करता है।
● मैत्रीपूर्ण संचालन ∙ संक्षिप्त प्रशिक्षण के बाद अच्छी तरह से काम करें।
● वादा की गई वारंटी ∙ मुख्य इकाई के लिए 2-वर्ष की वारंटी (प्रोब को छोड़कर) ।
● द्रव्यमान भंडारण 1000 समूहों के माप डेटा को सहेजें।
● सरल कैलिब्रेशनः 20 समूहों के कैलिब्रेशन डेटा को कॉल करने के लिए सहेजें, कैलिब्रेशन दक्षता में सुधार करें।
तकनीकी विनिर्देश:
| वस्तु | लम्बी अल्ट्रासोनिक कठोरता परीक्षक | ||||
| मॉडल | एसयू-330सी | ||||
| कोड# | 882-141C | ||||

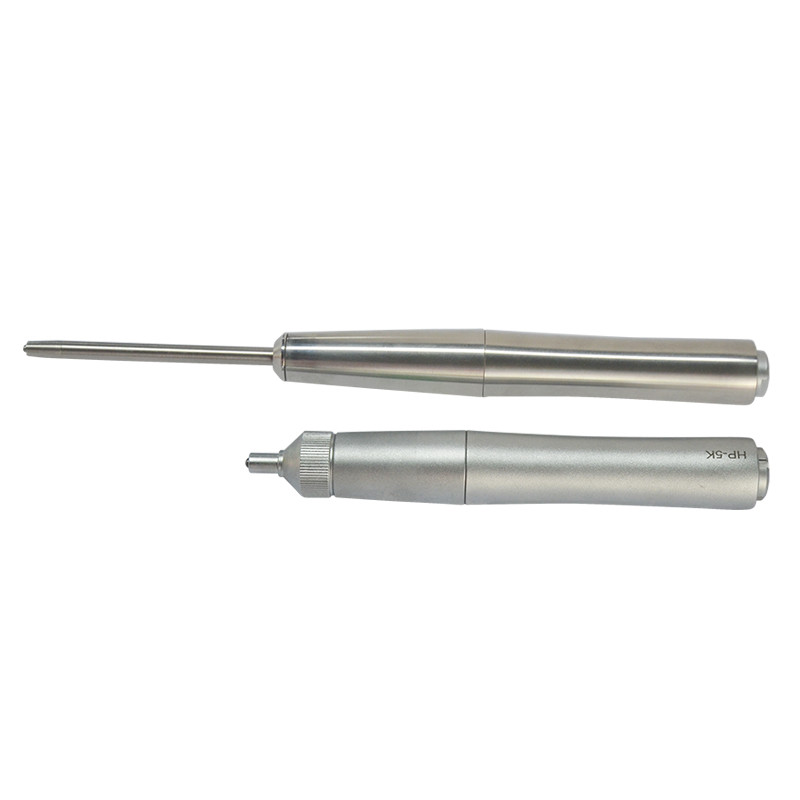

| जांच |
मानक 10N:HP-1C;वैकल्पिक 20N:HP-2C |
||||
| रेंज ((DIN) |
एचआरसी:20-68; एचआरबी:55-100; एचआरए:37-85; HBS:100-500;HV:100-1500;Mpa:255-2180N/mm |
||||
|
सटीकता ((%) |
पैमाना | < 250HV | 250 से 500 एचवी | 500 से 800 एचवी | > 800HV |
| HV0.1 | 6 | 7 | 8 | 9 | |
| HV0.3 | 6 | 7 | 8 | 9 | |
| HV0.8 | 5 | 5 | 6 | 7 | |
| HV1 | 5 | 5 | 6 | 7 | |
| HV5 | 5 | 5 | 5 | 5 | |
| HV10 | 5 | 5 | 5 | 5 | |
| तराजू |
HV;HRA, HRB,HRC; HB;HS |
||||
| स्क्रीन | 3.2 रंगीन एलसीडी | ||||
| डेटा प्रदर्शन |
लोड बल, परीक्षण समय, परीक्षण परिणाम, औसत, अधिकतम, न्यूनतम, विचलन और रूपांतरण स्केल। |
||||
| भाषा | चीनी, अंग्रेजी, जर्मन, पुर्तगाली, तुर्की | ||||
| डेटा आउटपुट | RS232 हाइपर टर्मिनल/ब्लूटूथ प्रिंटर | ||||
| डेटा भंडारण | माप डेटा के 1000-समूहों और कैलिब्रेशन डेटा के 20 समूहों को बचाने के लिए | ||||
| शब्द इनपुट | अक्षर और अंक | ||||
| कार्य वातावरण | तापमानः -10°C से 50°C; आर्द्रता :30%-80% आर.एच. | ||||
| बैटरी वोल्टेज | रिचार्जेबल लिथियम बैटरी; वोल्टेजः4.2V, 3200mAh | ||||
| रिचार्जर वोल्टेज | AC220V/50Hz, 110V/60Hz | ||||
| मुख्य इकाई आयाम और वजन | मुख्य इकाई आयामः 160 x 80 x 30 मिमी (एल x डब्ल्यू x एच); मैनुअल जांचः Φ22 × 153 मिमी; वजन (कोई जांच नहीं): 0.5 किलोग्राम | ||||
| पैकेजिंग आयाम और वजन | पैकेजिंग आयाम:320 x 430 x 155 मिमी (L x W x H); पैकेजिंग वजन (मानक वितरण):4.3 किलो | ||||
विस्तारित अल्ट्रासोनिक कठोरता परीक्षक संरचनात्मक चित्रः
