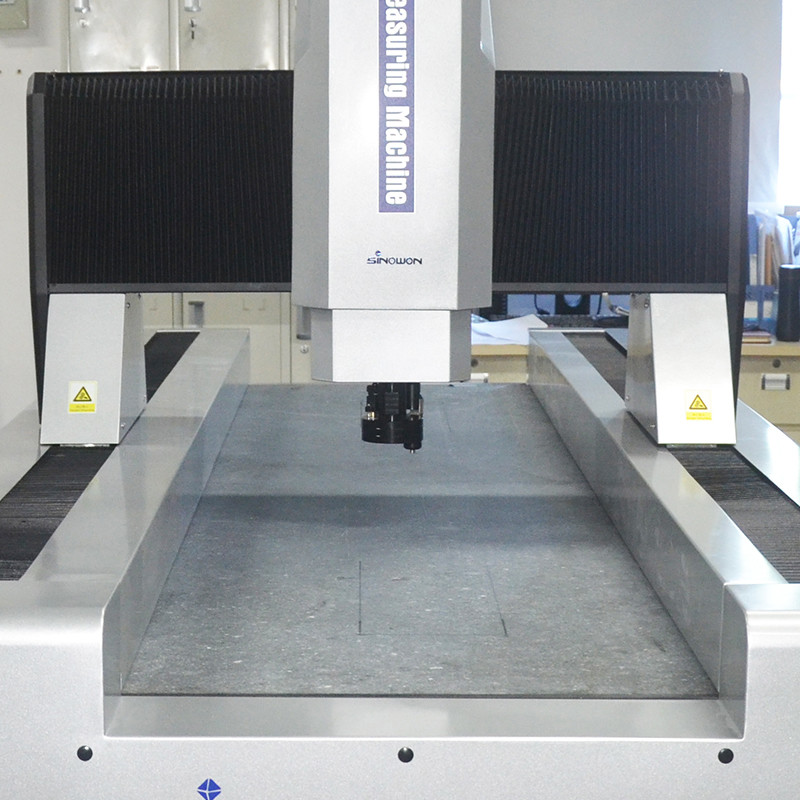

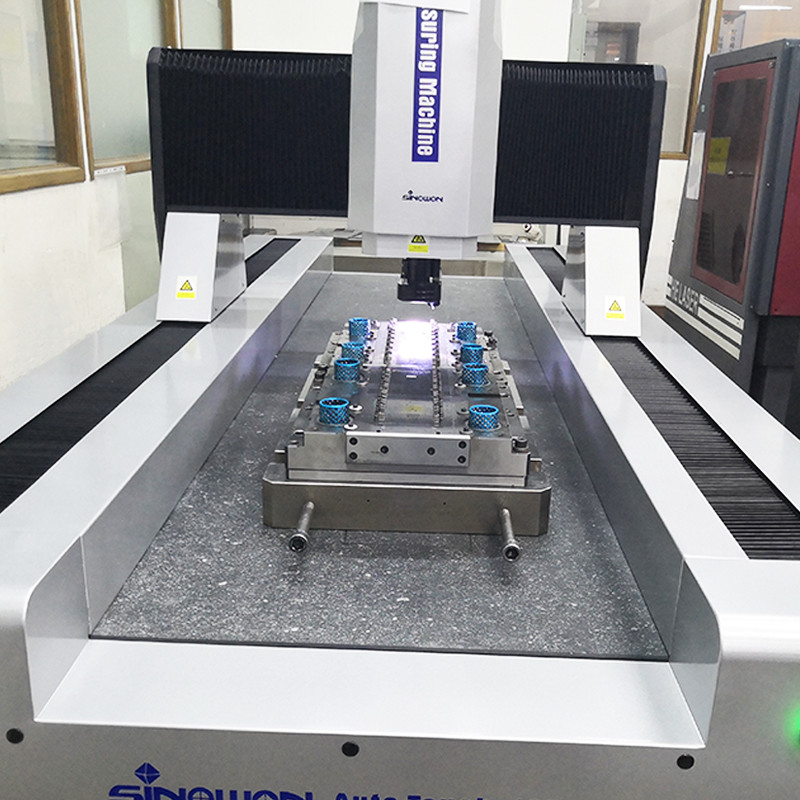

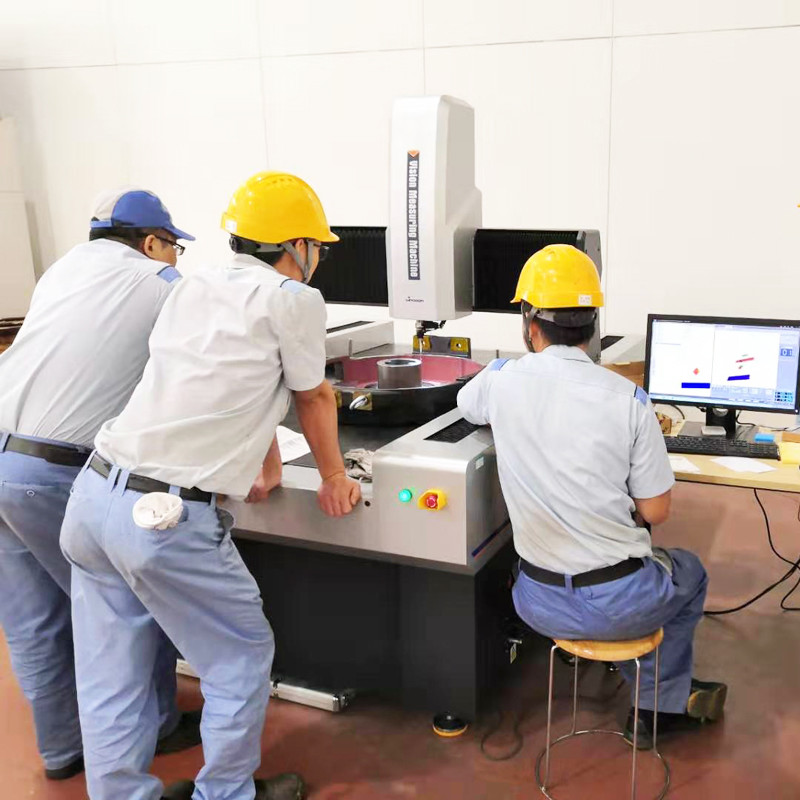

उत्पाद परिचयग्रेनाइट मोबाइल ब्रिज संरचना, मापने का वर्कपीस स्थिर है;

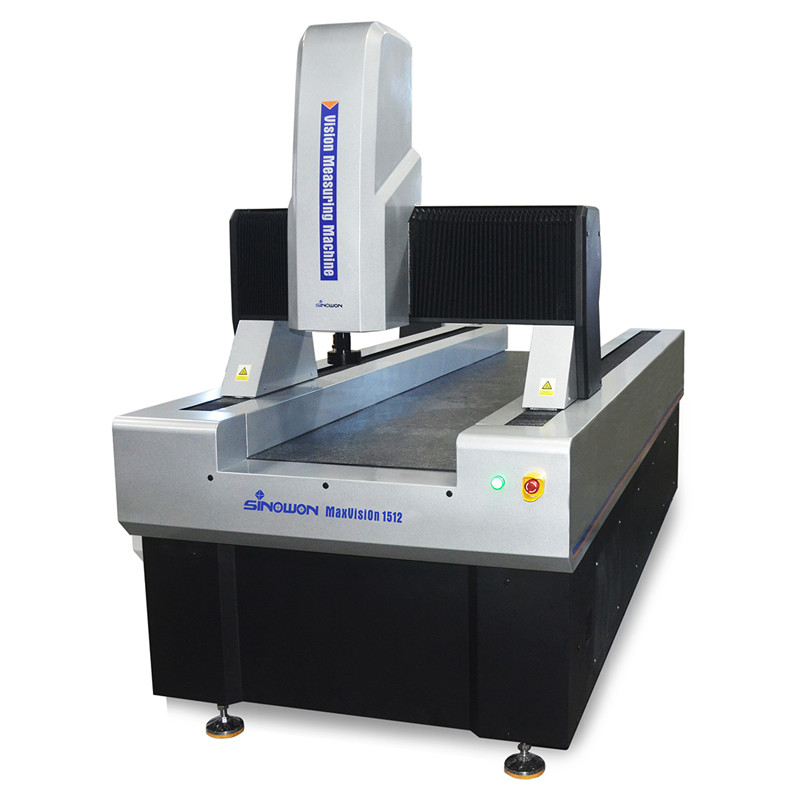

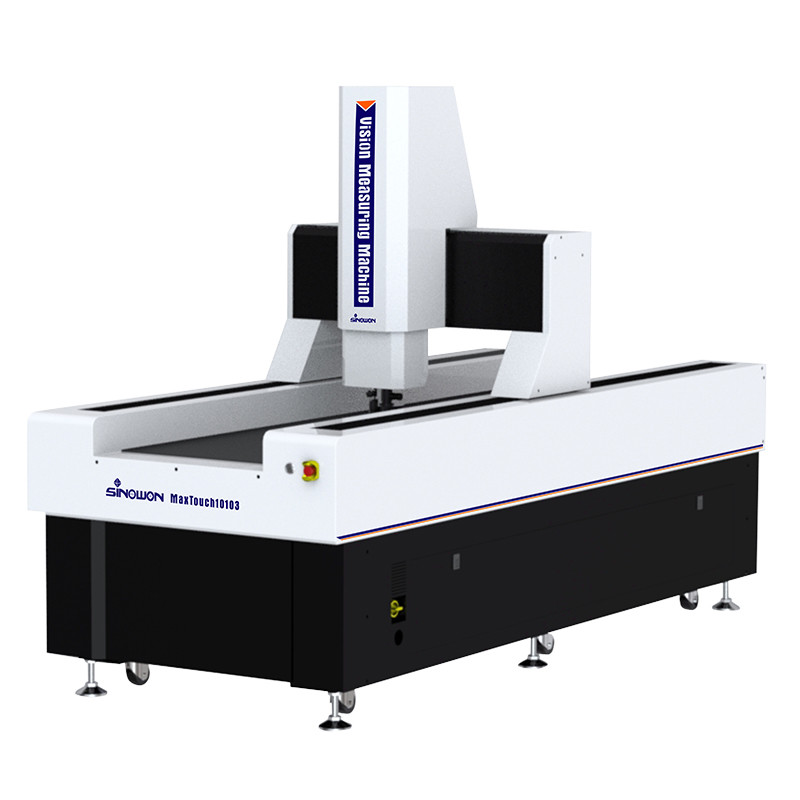

मैक्सटच सीरीज़ एक मूविंग ब्रिज-टाइप पूरी तरह से स्वचालित विज़न मेजरिंग मशीन है जिसे उच्च-सटीक और बड़े आकार के मापों के लिए डिज़ाइन किया गया है। यह एक मोबाइल ब्रिज-टाइप संरचना को अपनाता है, जहां मापा गया ऑब्जेक्ट स्थिर रहता है ताकि माप सटीकता और स्थिरता सुनिश्चित हो सके। यह इलेक्ट्रॉनिक्स, चिकित्सा उपकरणों, एलसीडी, एयरोस्पेस और विमानन जैसे उद्योगों को मापने के लिए उपयुक्त है।
उत्पाद विशेषताएँ:ग्रेनाइट मोबाइल ब्रिज संरचना, मापने का वर्कपीस स्थिर है;
कमोडिटी
| 2.5D हाई लोड बेयरिंग ऑटोमैटिक विज़न मेजरिंग मशीन | मॉडल | |||
| सटीकता | 2.0+L/200 | 3.0+L/200 | 2.5+L/200 | |
| (500*500)मिमी | (500*1600)मिमी | (1000*1000)मिमी | Z अक्ष यात्रा | |
| 300मिमी | X/Y/Z अक्ष लीनियर स्केल | |||
| ओपन ग्रेटिंग रूलर, रिज़ॉल्यूशन: 0.1um | मार्गदर्शन मोड | |||
| सटीक रैखिक गाइड रेल | ऑपरेशन मोड | |||
| जॉयस्टिक कंट्रोलर, माउस ऑपरेशन, स्वचालित पहचान कार्यक्रम। | सटीकता* | |||
| XY अक्ष: ≤3.0+L/200(um) | Z अक्ष: ≤4.0+L/200(um) | |||
|
दोहराव |
||||
| 5um | प्रदीप्ति | |||
|
सिस्टम कंटूर |
एलईडी समानांतर कंटूर प्रदीप्ति | 0~255 स्टैपलेस एडजस्टेबल 5-रिंग 8-डिवीजन एलईडी सतह प्रदीप्ति | ||
| सतह | ||||
| वीडियो सिस्टम** | ||||
| 1/1.8" हाई-डेफिनिशन डिजिटल कलर कैमरा | 6.5X स्वचालित ज़ूम लेंस; ऑप्टिकल आवर्धन: 0.7X~4.5X, वीडियो आवर्धन: 20X~129X(21.5”मॉनिटर) | |||
| मापने का सॉफ्टवेयर | ||||
| iMeasuring | ऑपरेटिंग सिस्टम | |||
| WIN10/11-32/64 बिट ऑपरेटिंग सिस्टम का समर्थन करें | भाषा | |||
| अंग्रेजी, सरलीकृत चीनी, पारंपरिक चीनी, अन्य भाषाएँ जोड़ी जा सकती हैं | कार्य वातावरण | |||
| तापमान 20℃±2℃, आर्द्रता रेंज | <2℃/घंटा, आर्द्रता 30~80%, कंपन<0.002g, <15Hzबिजली की आपूर्ति | |||
| AC220V/50Hz; 110V/60Hz | आयाम(WxDxH) | |||
| (1146*1568*1874)मिमी | (1146*2759*1874)मिमी | (1646*2179*1874)मिमी | सकल/शुद्ध वजन | |
| 2000/1500Kg | 2850/2500Kg | ध्यान दें: | ध्यान दें: | |
L मापा गया लंबाई (मिमी) है, Z-अक्ष की यांत्रिक सटीकता और फोकस सटीकता वर्कपीस की सतह से बहुत संबंधित है।
आवर्धन अनुमानित मान है, यह मॉनिटर के आयाम और रिज़ॉल्यूशन से संबंधित है।
दृश्य का क्षेत्र(मिमी) = (विकर्ण*क्षैतिज*ऊर्ध्वाधर)
उत्पाद कॉन्फ़िगरेशन मॉडल विवरण (MaxTouch553 के साथ उदाहरण):
उत्पाद श्रेणी
| 2.5D | 3D | कमोडिटी | 3D | कमोडिटी |
| 2.5D हाई लोड बेयरिंग ऑटोमैटिक विज़न मेजरिंग मशीन | 3D हाई लोड बेयरिंग ऑटोमैटिक विज़न मेजरिंग मशीन | 2.5D लेजर हाई लोड-बेयरिंग ऑटोमैटिक विज़न मेजरिंग मशीन | 3D कंपोजिट मल्टी-प्रोब हाई लोड-बेयरिंग ऑटोमैटिक विज़न मेजरिंग मशीन | मॉडल |
| सटीकता | 525-180K | 525-280K | 525-380K | 525-480K |
| A | B | C | D | महत्व |
| ऑप्टिकल ज़ूम-लेंस सेंसर | ज़ूम-लेंस सेंसर और संपर्क प्रोब सेंसर | ज़ूम-लेंस सेंसर और लेजर सेंसर | ज़ूम-लेंस सेंसर, संपर्क प्रोब सेंसर और लेजर सेंसर | संपर्क प्रोब |
| बिना | ओमरोन लेजर | लेजर मॉड्यूल | ओमरोन लेजर | लेजर मॉड्यूल |
| बिना | ओमरोन लेजर | ओमरोन लेजर | सॉफ्टवेयर संस्करण | सॉफ्टवेयर संस्करण |
| iMeasuring4.1 | iMeasuring4.2 | iMeasuring5.0 | iMeasuring5.1 | हेवी-लोड विज़न मेजरिंग मशीन मॉडल और विशिष्टताएँ: |
मॉडल
| सटीकता | MaxTouch553A | सटीकता | MaxTouch553A | सटीकता | MaxTouch553A |
| 525-180K | MaxTouch1653A | 525-180X | MaxTouch10103A | 525-180N |
MaxTouch553B |
| 525-280K | MaxTouch1653B | 525-280X | MaxTouch10103B | 525-280N | MaxTouch553C |
| 525-380K | MaxTouch1653C | 525-380X | MaxTouch10103C | 525-380N | MaxTouch553D |
| 525-480K | MaxTouch1653D | 525-480X | MaxTouch10103D | 525-480N | हेवी-लोड विज़न मेजरिंग मशीन माप स्पेस गाइड टेबल: |
यात्रा
| मॉडल | सटीकता | X अक्ष यात्रा मिमी | Y अक्ष यात्रा | मिमी Z अक्ष मानक | यात्रा मिमी Z अक्ष अधिकतम कस्टम यात्रा मिमी | E1x,y | |
| E1z | 500x500x300 | ||||||
| MaxTouch553 | 2.0+L/200 | 4.0+L/200 | 1000 | 1600 | 1600 | 400 | अन्य यात्रा विशिष्टताओं को ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। |
| MaxTouch1653 | 3.0+L/200 | 4.0+L/200 | 1000 | 1600 | 300 | 400 | अन्य यात्रा विशिष्टताओं को ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। |

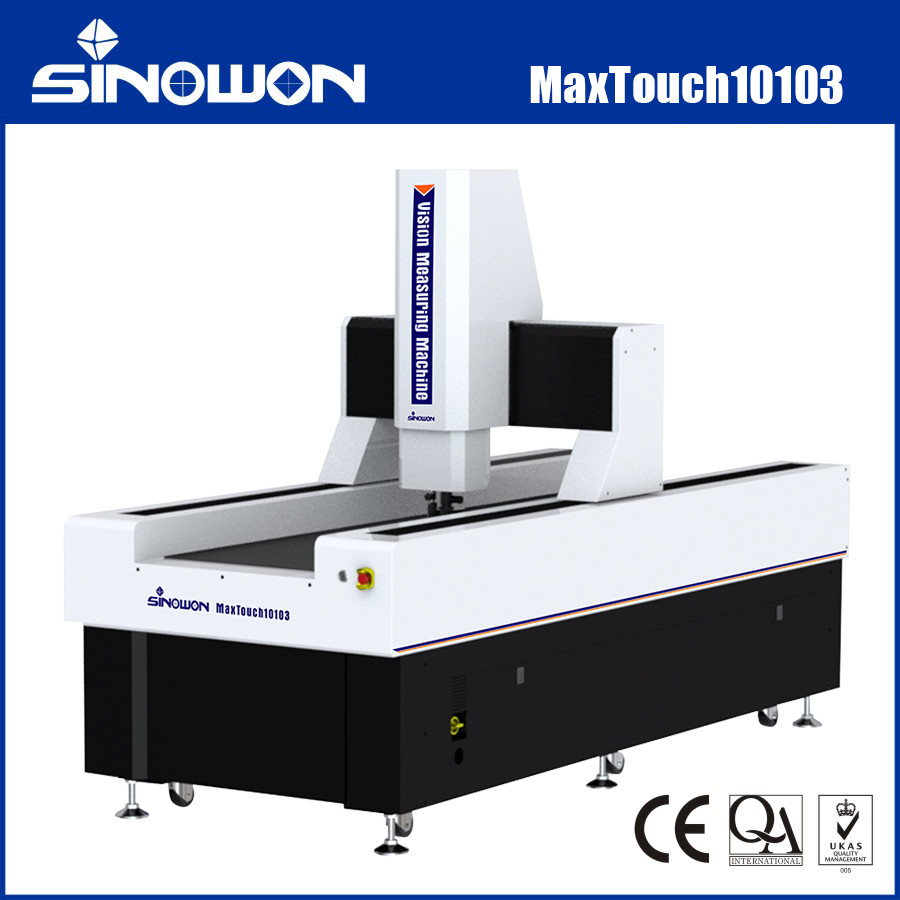

| MaxTouch10103 | 2.5+L/200 | 4.0+L/200 | 1000 | 300 | 300 | 400 | अन्य यात्रा विशिष्टताओं को ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। |
अनुशंसित कंप्यूटर कॉन्फ़िगरेशन:
विज़न मेजरिंग मशीन का मूल नियंत्रण प्रणाली और माप सॉफ्टवेयर है, और कंप्यूटर सिस्टम सभी कार्यों का मूल वाहक है, जिसके लिए उच्च स्थिरता और संगतता की आवश्यकता होती है। अपनी चिंताओं को दूर करने के लिए उच्च-प्रदर्शन वाले डेल कंप्यूटर ऑप्टिप्लेक्स डेस्कटॉप और WIN 10/11 वास्तविक अधिकृत ऑपरेटिंग सिस्टम को कॉन्फ़िगर करें।
सॉफ्टवेयर परिचय:
iMeasuring सॉफ़्टवेयर एक पेशेवर मल्टीसेंसर मापने वाला सॉफ़्टवेयर है जो मापने और सॉफ़्टवेयर अनुसंधान उद्योग में डेवलपर्स के दस वर्षों के अनुभव के साथ संयुक्त है। डिज़ाइन सिद्धांत अनुकूल संचालन, शक्तिशाली फ़ंक्शन, उच्च सटीकता और स्थिरता, सरल रखरखाव है।
● उत्कृष्ट सॉफ़्टवेयर आर्किटेक्चर डिज़ाइन और पूरी तरह से ऑब्जेक्ट-ओरिएंटेड, यह सुनिश्चित करने के लिए कि सॉफ़्टवेयर स्थिर और विश्वसनीय है।
● कई भाषाओं के साथ समर्थन, स्थानीय ग्राहकों के लिए सुविधाजनक सॉफ़्टवेयर को बदलने और भाषा पैक स्थापित करने की कोई आवश्यकता नहीं है।
● पेशेवर एसपीसी सांख्यिकीय विश्लेषण सॉफ़्टवेयर मापने वाले सॉफ़्टवेयर से जुड़ा है, यह महसूस करने के लिए कि डेटा मैन्युअल संचालन के बिना स्वचालित रूप से एसपीसी डेटाबेस में निर्यात हो सकता है।
● सॉफ़्टवेयर का एक ही मॉडल स्थायी रूप से अपडेट करने के लिए मुफ़्त होगा, यह ग्राहक को अन्य परेशानी को कम करने में मदद कर सकता है।
● शक्तिशाली एज फाइंडर एल्गोरिदम के साथ, जो छाया या अंधेरे छवि के किनारे को प्राप्त करने और अत्यधिक सटीकता सुनिश्चित करने में मदद कर सकता है।
● सॉफ़्टवेयर स्वचालित रूप से रेखा, वृत्त, चाप और अन्य तत्वों को पहचान और माप सकता है।
● यह विभिन्न तत्वों पर आधारित है और अनुवाद, रोटेशन, निष्कर्षण, संयोजन, समानांतर, ऊर्ध्वाधर, मिररिंग, समरूपता, प्रतिच्छेदन, स्पर्शरेखा, आदि जैसे कई तत्व निर्माण फ़ंक्शन की आपूर्ति करता है।
● सॉफ़्टवेयर में ब्रेक-पॉइंट सेटिंग फ़ंक्शन है, इसे मैनुअल माप और ऑटो माप के बीच बुद्धिमान रूप से स्विच किया जा सकता है।
उद्योग अनुप्रयोग:
ऑप्टिकल मेजरिंग मशीन ओएमएम, जिसे विज़न मेजरिंग मशीन और नॉन-कॉन्टैक्ट मेजरिंग मशीन, टू-डायमेंशनल मेजरिंग मशीन, 2.5-डायमेंशनल मेजरिंग मशीन के रूप में भी जाना जाता है, आधुनिक औद्योगिक उच्च परिशुद्धता और माइक्रो-मैन्युफैक्चरिंग उद्योग के उन्नयन के साथ, यह तेज़ और सटीक माप के लिए गैर-संपर्क ऑप्टिकल छवि माप विधि को अपनाता है। ज्यामितीय आयामों और ज्यामितीय सहनशीलता का माप अपरिहार्य हो जाता है।
ऑप्टिकल मेजरिंग मशीनें समन्वय माप के उद्देश्य से सभी अनुप्रयोग क्षेत्रों के लिए उपयुक्त हैं, और व्यापक रूप से मशीनरी, इलेक्ट्रॉनिक्स, उपकरणों, हार्डवेयर, प्लास्टिक और अन्य उद्योगों में उपयोग की जाती हैं। जैसे: मोल्ड, स्क्रू, धातु, एक्सेसरीज़, रबर, पीसीबी बोर्ड, स्प्रिंग्स, हार्डवेयर, इलेक्ट्रॉनिक्स, प्लास्टिक, विमानन, एयरोस्पेस, आदि, यह पारंपरिक वर्नियर कैलिपर्स, माइक्रोमीटर और प्रोफाइल प्रोजेक्टर की कमियों को दूर करता है, जो एक उच्च-परिशुद्धता, उच्च-दक्षता और उच्च-विश्वसनीयता मापने वाली मशीन है जो ऑप्टिकल, यांत्रिक, इलेक्ट्रॉनिक और कंप्यूटर छवि प्रसंस्करण तकनीकों को एकीकृत करती है।
मापे जाने वाली वस्तु को ऑप्टिकल आवर्धन प्रणाली द्वारा बढ़ाया जाता है। सीसीडी कैमरा सिस्टम द्वारा छवि सुविधाओं को एकत्र करने और कंप्यूटर और सॉफ़्टवेयर एल्गोरिदम द्वारा संसाधित करने के बाद, विभिन्न जटिल और सटीक भागों के कंटूर और सतह के आकार, आकार, कोण और स्थिति का स्वचालित रूप से पता लगाया जा सकता है। माइक्रो निरीक्षण और गुणवत्ता नियंत्रण। माप डेटा को AUTOCAD में आयात किया जा सकता है ताकि एक पूर्ण इंजीनियरिंग ड्राइंग बन सके, और DXF, IGS और अन्य प्रारूपों में दस्तावेज़ उत्पन्न किए जा सकते हैं, और इसे WORD, EXCEL और SPC सांख्यिकीय विश्लेषण सॉफ़्टवेयर में भी आयात किया जा सकता है ताकि CPK और विभिन्न सांख्यिकीय रिपोर्ट तैयार की जा सकें।
