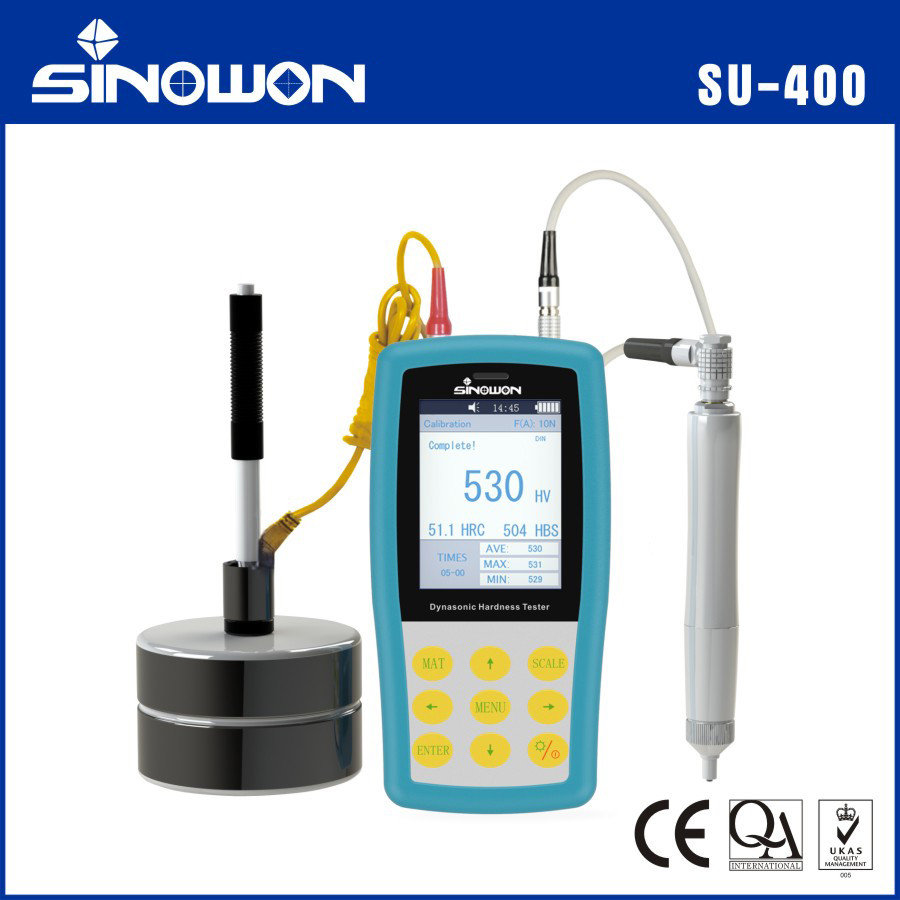

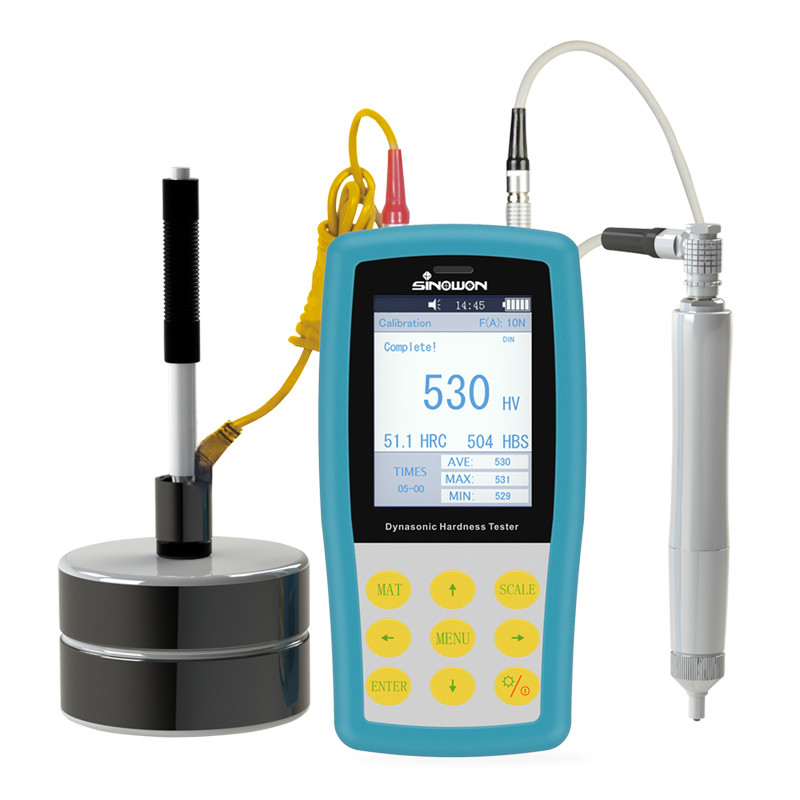

पोर्टेबल यूनिवर्सल डायनासोनिक कठोरता परीक्षक SU-400H
संक्षिप्त परिचय:
● SU-400 डायनासोनिक कठोरता परीक्षक एक सार्वभौमिक पोर्टेबल डुरोमीटर है जिसमें दोहरी परीक्षण विधि है। यह राज्य अल्ट्रासोनिक संपर्क प्रतिबाधा के बारे में दोहरी विधि लागू करता हैः UCI और गतिशील रिबाउंडःएक उपकरण में कठोरता परीक्षण करने के लिए लीब, यह इस दुविधा को हल करता है कि लीब विधि कोटिंग और कोटिंग की कठोरता का परीक्षण नहीं कर सकती है (यूसीआई में), और यूसीआई विधि कोटिंग उद्योग में मोटी क्रिस्टल सामग्री का परीक्षण नहीं कर सकती है (लीब में) ।
● SU-400 न केवल UCI मोटर चालित और मैनुअल जांच के साथ काम कर सकता है, बल्कि लीब प्रभाव जांच के साथ भी काम कर सकता है,यह धातु उद्योग में ठीक क्रिस्टल संरचना या मोटी क्रिस्टल संरचना के साथ सामग्री की कठोरता का परीक्षण करने के लिए सार्वभौमिक है.
● SU-400 यूसीआई जांच प्रणाली कोटिंग और प्लेटिंग के बारे में कठोरता परीक्षण को मापने के लिए एकदम सही है, जो क्रोम, तांबा प्लेटिंग की कठोरता को माप सकती है,कार्बोराइज्ड परत और नाइट्राइडिंग परत प्रभावी ढंग से.
● SU-400 गतिशील लीब जांच प्रणाली मोटी सामग्री की कठोरता को मापने के लिए उपयुक्त है, जैसे कि कास्टिंग और फोर्जिंग।
● SU-400 एक एनडीटी ड्यूरोमीटर है क्योंकि संपर्क इंडेशन का निरीक्षण करने के लिए बहुत छोटा है, यह तैयार उत्पादों की कठोरता का परीक्षण करने के लिए उत्कृष्ट समाधानों में से एक है, जैसे, मोल्ड, गियर, शाफ्ट, रॉड,स्क्रू, रेल आदि
● SU-400 मानक ASTM A1038-2005, DIN मानक DIN50159-1-2008 और चीन राष्ट्रीय मानक GB/T 34205-2017, GB/T 17394 के अनुरूप है।
विशेषताएं:
● एक उपकरण दो अनुप्रयोगों के लिए समर्थन अल्ट्रासोनिक जांच और लीब प्रभाव डिवाइस।
● धातु का गोला धातु की बनावट, विद्युत चुम्बकीय हस्तक्षेप को प्रभावी ढंग से बचाता है, उपकरण की स्थिरता में सुधार करता है।
● रंगीन स्क्रीन डिस्प्ले वर्तमान माप मूल्य, संचयी माप मूल्य, अधिकतम, न्यूनतम और एव मूल्य प्रदर्शित करता है।
● ब्लूटूथ ट्रांसफर ✓ वायरलेस ब्लूटूथ प्रिंटिंग और डेटा ट्रांसफर का समर्थन करें।
● सामूहिक भंडारण 1000 समूहों के डेटा को सहेजें।
● कैलिब्रेशन एक्सेस एक ही सामग्री के लिए बार-बार कैलिब्रेशन किए बिना 20 समूहों के कैलिब्रेशन डेटा को सहेजें।
एसविनिर्देश:
| वस्तु |
डायनासोनिक कठोरता परीक्षक |
| मॉडल |
SU-400H |
| कोड# |
882-151H
|
| अल्ट्रासोनिक जांच |
मैनुअल प्रोब HP-1K,HP-2K,HP-5K,HP-10K और मोटर चालित प्रोबMP-300,MP-500,MP-800,MP-1000 |
| प्रभाव उपकरण |
मानक वितरण:D ((वैकल्पिक DC,DL,D+15,C,G) |
| कठोरता पैमाना |
एचएल, एचवी, एचबी, एचआरसी, एचआरबी, एचआरए, एचएस आदि। |
| माप सीमा |
एचवीः501599; एचआरसी:2068; एचबीः76650; एचआरबी:41105; एचएलडी:170960
|
| माप की सटीकता |
एचवीः ±3%एचवी; एचआरसीः ±1.5एचआरसी; एचबीः ±3%एचबी; एचएलः ±8एचएल |
| संकल्प |
0.1HR, 1HV, 1HB, 1HLD,0.1HS |
| परिणाम प्रदर्शित करना |
माप मूल्य, अधिकतम, न्यूनतम, उच्चतम, एकल मोड, बैच मोड आदि |
| डेटा भंडारण |
1000 समूह परीक्षण परिणाम और 20 समूह कैलिब्रेशन डेटा |
| डेटा ट्रांसफर |
ब्लूटूथ |
| निरंतर कार्य अवधि |
10h (बैक लाइट बंद) |
| परिचालन वातावरण |
तापमानः -10°C~50°C; आर्द्रताः 30%~80% |
| ऑपरेटिंग वोल्टेज |
4.2V |
| चार्ज मोड |
यूएसबी |
| आयाम |
160x80x31 मिमी |
| वजन |
≤500g ((सोंड शामिल नहीं है) |

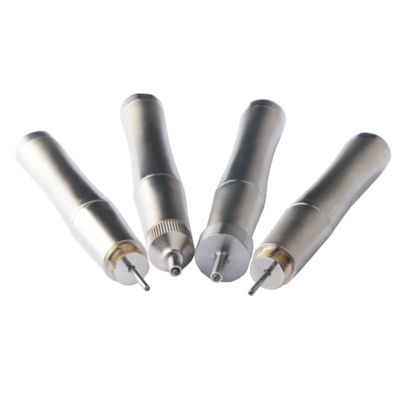

अल्ट्रासोनिक कठोरता परीक्षक मैनुअल जांच
विशेषताएं:
● नवीनतम अल्ट्रासोनिक सेंसर तकनीक का परिचय
● सहायक उपकरणों के बिना सटीक कठोरता मूल्य प्राप्त करें
● 360° त्वरित माप का समर्थन करें
● उत्कृष्ट मानव-इंजीनियरिंग डिजाइन
● जांच का उचित आयाम और वजन नियंत्रण के लिए सुविधाजनक है
● नमूना के किनारे और स्थिर स्थिति के लिए त्वरित और सटीक माप
● सूक्ष्म इंद्रधनुष, नमूना के लिए विनाशकारी नहीं
मैनुअल जांच विनिर्देशः
| जांच का प्रकार |
HP-1K |
एचपी-2के |
एचपी-5K |
HP-10K |
| कोड# |
882-311 |
882-321 |
882-331 |
882-341 |
| टिप्पणी |
वैकल्पिक |
मानक |
वैकल्पिक |
वैकल्पिक |
| लोडिंग बल |
10N |
20N |
50N |
९८एन |
| व्यास |
21 मिमी |
21 मिमी |
21 मिमी |
21 मिमी |
| लम्बाई |
154 मिमी |
154 मिमी |
154 मिमी |
154 मिमी |
| अस्थिर छड़ी व्यास |
2.4 मिमी |
2.4 मिमी |
3 मिमी |
3 मिमी |
| मापने की सतह की मोटाई |
Ra<3.2um |
Ra<5um |
Ra<10um |
Ra<15um |
| परीक्षण सामग्री का न्यूनतम वजन |
0.3 किलोग्राम |
0.3 किलोग्राम |
0.3 किलोग्राम |
0.3 किलोग्राम |
| परीक्षण सामग्री की न्यूनतम मोटाई |
2 मिमी |
2 मिमी |
2 मिमी |
2 मिमी |

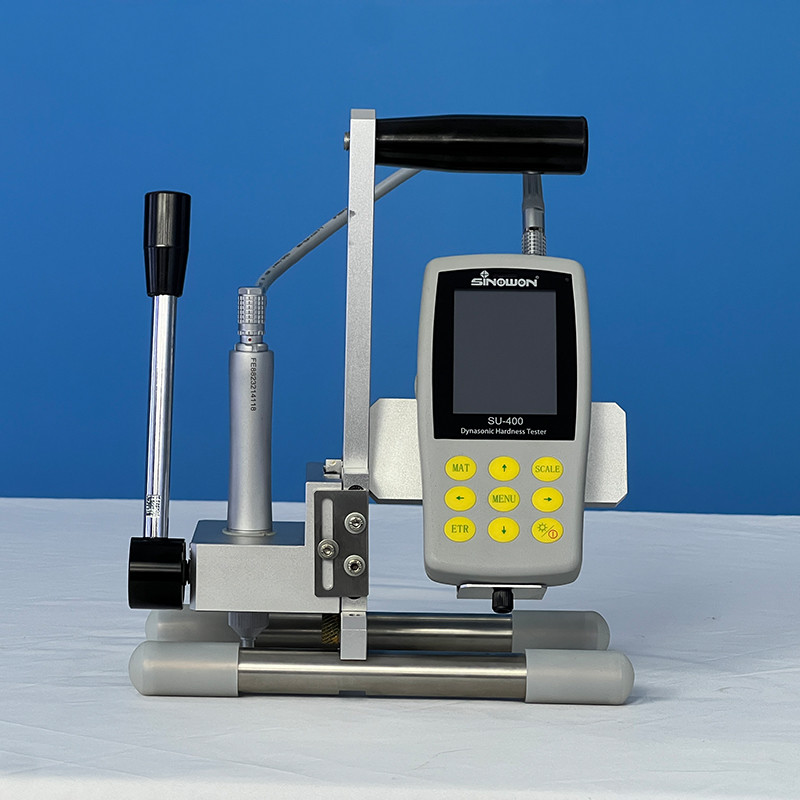

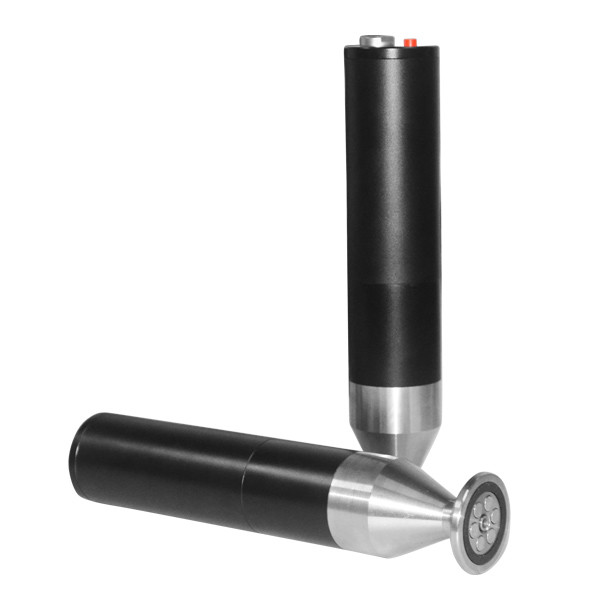

अल्ट्रासोनिक कठोरता परीक्षक मोटर चालित जांचः
विशेषताएं:
● नवीनतम अल्ट्रासोनिक सेंसर तकनीक का परिचय
● सहायक उपकरणों के बिना सटीक कठोरता मूल्य प्राप्त करें
● उत्कृष्ट मानव-इंजीनियरिंग डिजाइन
● नमूना के किनारे और स्थिर स्थिति के लिए त्वरित और सटीक माप
● सूक्ष्म इंद्रधनुष, नमूने के लिए विनाशकारी नहीं
● मोटर चालित नियंत्रण, एक कुंजी तेजी से माप
● मैन्युअल जांच से हाथ मिलाने की त्रुटि को समाप्त करें, उच्च सटीकता और दोहराव
● पतले टुकड़ों के लिए अधिक उपयुक्त, कोटिंग परत कठोरता
मोटर चालित जांच के विनिर्देश:
| जांच का प्रकार |
एमपी-300 |
एमपी-500 |
एमपी-800 |
एमपी-1000 |
एमपी-2000 |
| कोड# |
882-221 |
882-231 |
882-241 |
882-251 |
882-261 |
| टिप्पणी |
वैकल्पिक |
वैकल्पिक |
वैकल्पिक |
वैकल्पिक |
वैकल्पिक |
| लोडिंग बल |
3एन |
5N |
8N |
10N |
20N |
| व्यास |
46 मिमी |
46 मिमी |
46 मिमी |
46 मिमी |
46 मिमी |
| लम्बाई |
200 मिमी |
200 मिमी |
200 मिमी |
200 मिमी |
200 मिमी |
| अस्थिर छड़ी व्यास |
3.7 मिमी |
3.7 मिमी |
3.7 मिमी |
3.7 मिमी |
3.7 मिमी |
| परीक्षण सामग्री का न्यूनतम वजन |
0.3 किलोग्राम |
0.3 किलोग्राम |
0.3 किलोग्राम |
0.3 किलोग्राम |
0.3 किलोग्राम |
| परीक्षण सामग्री की न्यूनतम मोटाई |
2 मिमी |
2 मिमी |
2 मिमी |
2 मिमी |
2 मिमी |
पोर्टेबल यूनिवर्सल डायनासोनिक कठोरता परीक्षक अनुप्रयोगः
● फ्लैंज के किनारे और गियर रूट स्टैम्पिंग, मोल्ड, शीट, सतह कठोर दांत और गियर ग्रूव, और कॉपर भाग की कठोरता माप;
● धुरी, पतली दीवार वाले पाइप और कंटेनर की कठोरता की माप;
● पहियों और टरबाइन रोटर की कठोरता की माप;
● बिट ब्लेड की कठोरता का मापन;
● वेल्डिंग भागों की कठोरता का मापन;
● कुछ एपर्चर की गहराई के माप, गहरी डेंट, उत्तल चिह्न अधिक रेडियन, अनियमित विमान;
● औद्योगिक उत्पादन में अधिकांश लौह धातुओं, गैर लौह धातुओं और अन्य मिश्र धातुओं की कठोरता का माप।
