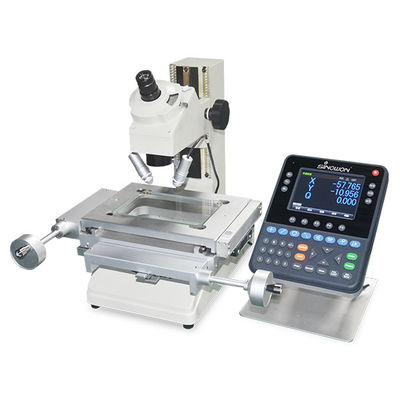

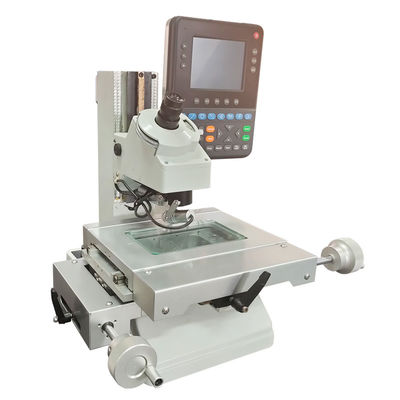

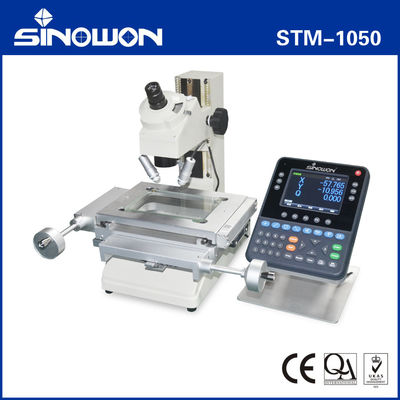

डिजिटल टूलमेकर माइक्रोस्कोप एसटीएम-1050
विशेषताएं:
● परिशुद्धता कार्य चरण यात्राः 100 x 50 मिमी;
● उच्च परिशुद्धता रैखिक पैमानेः 0.5um;
● रंगीन स्क्रीन बहुआयामी डिजिटल रीडिंगः DP400;
● समायोज्य एलईडी रिंग रिफ्लेक्टर रोशनी के साथ ऑप्टिकल लेंस;
● उच्च सटीकता और उच्च स्थिरता के साथ
आवेदनः
इसका व्यापक रूप से यांत्रिक, मीटर, इलेक्ट्रॉनिक और प्रकाश उद्योग; विश्वविद्यालय, संस्थान और माप विज्ञान विभाग में उपयोग किया जाता है।डिजिटल उपकरण निर्माताओं माइक्रोस्कोप विविधता जटिल workpiece के समोच्च आयाम और सतह के आकार का पता लगा सकते हैं, जैसे कि टेम्पलेट्स, पंचिंग टुकड़े, कैम, धागे, गियर, मोल्डिंग फ्रीजिंग कटर।
विनिर्देशः
| मॉडल | STM-1050 |
| कोड# |
531-130 |
| धातु चरण का आकार | 252×252 मिमी |
| ग्लास स्टेज का आकार | 196×96 मिमी |
| संकल्प | 0.5um |
| माप की सटीकता | ≤5um |
| माप यंत्र | डिजिटल रीडिंग DP400 |
| नमूना की अधिकतम ऊंचाई | 115 मिमी |
| नमूना का अधिकतम वजन | 5 किलो |
| अधिकतम.बढ़ाव | 150×(Φ0.13 मिमी) ((15×आंख +10×लक्ष्य) |
| मि.बढ़ाव | 20×(Φ6.5mm) ((10×आंख +2×लक्ष्य) |
| मानक आवर्धन | 30×(Φ0.13mm) ((15×आंख + 2×लक्ष्य) |
|
मानक कार्य दूरी |
67 मिमी |

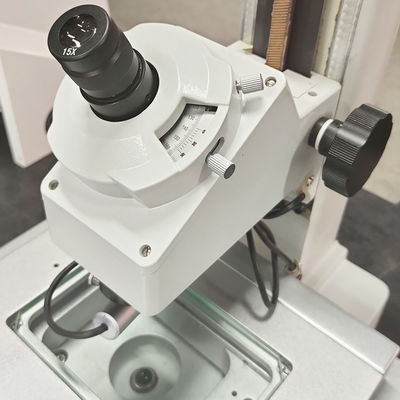

| ऑप्टिकल ट्यूब | मोनोकुलर, 30° अवसाद कोण |
| 15×क्रॉसलाइन रेटिकल के साथ नेत्रगोलक | |
| चश्मा | WF15/13 |
| उद्देश्य | आवर्धनः 2 × |
| कार्य दूरीः2.638" ((67 मिमी) | |
| नेत्रदीपक प्रोट्रैक्टर रेंज | 360° |
| नेत्रदीपक प्रोट्रैक्टर स्नातक | 1° |
| वर्नीयर कोण रीडिंग | 6 ¢ |
| समोच्च प्रकाश | प्रकाश स्रोतःटंगस्टन बल्ब ((24V;2W) |
| सतह प्रकाश | रिंग एलईडी प्रकाश व्यवस्था चमक समायोज्य |

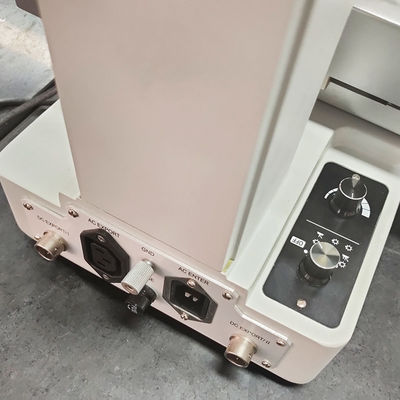

| विद्युत आपूर्ति | AC110V/60Hz; 220V/50Hz |
| आयाम ((D×W×H) | 415×315×420 मिमी |
| पैकेजिंग आयाम ((D×W×H) | 210×333×391 मिमी |
| सकल/शुद्ध भार | 30 किलोग्राम/25 किलोग्राम |
