August 7, 2024
सटीक अल्ट्रासोनिक कठोरता परीक्षक स्टेनलेस स्टील ट्यूब माप समाधान
I. परीक्षणएसनमूने औरआरइक्विरिमेंट्स:
काम का टुकड़ाः स्टेनलेस स्टील ट्यूब (चित्र 1) ।
उत्पाद का व्यासः 10-20 मिमी
माप कठोरता की आवश्यकता 130~220HV
परीक्षण आवश्यकताएंः ऑनलाइन पूर्ण निरीक्षण
प्रयोग किया गया उपकरणः अल्ट्रासोनिक कठोरता परीक्षक SU-400M (मोटराइज्ड 3N जांच)

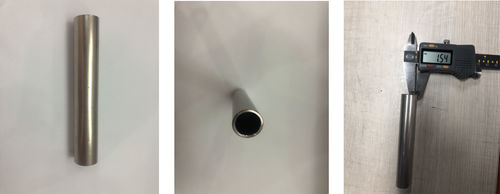

चित्र 1. नमूना का भौतिक चित्रण
वर्तमानपीऐनपीमलहम:
1. रॉकवेल कठोरता परीक्षक, ब्रीनेल कठोरता परीक्षक, विकर्स कठोरता परीक्षक, कम माप दक्षता। माप के बाद एक ध्यान देने योग्य इंद्रधनुष है, इसलिए यह केवल नमूना लिया जा सकता है।
2पोर्टेबल लीब कठोरता परीक्षक उत्पाद की कठोरता को मापने के लिए लीब प्रभाव सिद्धांत का उपयोग करता है, जिसके लिए मापे जाने वाले वर्कपीस के आकार और वजन के लिए उच्च आवश्यकताएं हैं,और केवल बड़े और मध्यम आकार के वर्कपीस को माप सकते हैं (5 किलोग्राम की सैद्धांतिक आवश्यकता)यह विशेष आकार के काम के टुकड़े, छोटे काम के टुकड़े, पतले काम के टुकड़े (इलेक्ट्रोप्लेटिंग, स्प्रे कोटिंग, नाइट्राइड परत आदि सहित) को माप नहीं सकता है।लीब कठोरता के साथ रोल की क्रोम कठोरता का परीक्षण करना संभव नहीं है.
Sinowon Precision का अल्ट्रासोनिक कठोरता परीक्षक एक छोटे भार परीक्षण बल को अपनाता है,जो कैलिब्रेशन के बाद वर्कपीस को नुकसान पहुंचाए बिना स्टेनलेस स्टील पाइपों की कठोरता का विनाशकारी पूर्ण निरीक्षण कर सकता है, उत्पादों की उत्पादन गुणवत्ता को प्रभावी ढंग से सुनिश्चित करता है।
ग्राहक तेजी से माप और स्क्रीनिंग के लिए एक कुशल, गैर-विनाशकारी कठोरता माप पद्धति ढूंढना चाहते थे।
III. समाधान:
वर्तमान माप दर्द बिंदुओं के आधार पर, हमने नमूने को मापने के लिए एक अल्ट्रासोनिक कठोरता परीक्षक का उपयोग करने का निर्णय लिया।
चूंकि अल्ट्रासोनिक कठोरता परीक्षक के एक माप का समय लगभग 6 सेकंड/समय है, इसलिए डेस्कटॉप रॉकवेल कठोरता परीक्षक की तुलना में दक्षता 17 गुना बढ़ जाती है।और अल्ट्रासोनिक कठोरता परीक्षक द्वारा मापने के बाद indentation व्यास 0 है.026 मिमी, और रॉकवेल कठोरता परीक्षक द्वारा मापने के बाद इंडेंटेशन व्यास 0.484 मिमी है (इंडेंटेशन के लिए चित्र 2 देखें) । अल्ट्रासोनिक कठोरता परीक्षक का उपयोग करने के बाद,यह उपयोगकर्ता के बाद के संयोजन और उपयोग को प्रभावित नहीं करता है.
चित्र 2।अल्ट्रासोनिक कठोरता माप इंडेंटेशन और रॉकवेल कठोरता माप इंडेंटेशन व्यास की तुलना देखने के लिए 412 गुना बढ़ाने के लिए Sinowon VM-500 उच्च परिभाषा माइक्रोस्कोप का उपयोग करना
IV. तुलनाटीइस्टआरके साथएमघनत्वटीएस्टर औरयूअल्ट्रासोनिकHसख्तीटीएस्टर।
माइक्रो विकर्स कठोरता परीक्षक (परीक्षण बल 300gf)
| परीक्षणों की संख्या | 1 | 2 | 3 | 4 | 5 | औसत मूल्य (एचवी) | पुनरावृत्ति (HV) |
| कठोरता मूल्य | 149 | 147 | 150 | 154 | 141 | 148 | 13 |
अल्ट्रासोनिक कठोरता परीक्षक SU-400M(परीक्षण बल 300gf)
| परीक्षणों की संख्या | 1 | 2 | 3 | 4 | 5 | औसत मूल्य (एचवी) | पुनरावृत्ति (HV) |
| कठोरता मूल्य | 144 | 146 | 143 | 151 | 139 | 144 | 12 |
नोटः लाल रंग में चिह्नित मान एक ही नमूना के अधिकतम और न्यूनतम मान हैं जिन्हें 5 बार मापा गया है।
माइक्रो विकर्स कठोरता परीक्षक क्षेत्र माप चित्रः
अल्ट्रासोनिक कठोरता परीक्षक क्षेत्र माप चित्रः
V. परीक्षण निष्कर्षः
उपरोक्त डेटा विश्लेषण के आधार पर निम्नलिखित निष्कर्ष निकाले गए हैंः
अल्ट्रासोनिक कठोरता परीक्षकों का संचालन सरल और अत्यधिक विश्वसनीय होता है, जिससे कठोरता के सटीक माप संभव होते हैं।
अल्ट्रासोनिक कठोरता परीक्षक में पोर्टेबिलिटी, उच्च दक्षता, उच्च सटीकता और गैर-विनाशकारीता की विशेषताएं हैं।यह कई वर्कपीस कठोरता समस्याओं है कि डेस्कटॉप और लीब कठोरता परीक्षक द्वारा परीक्षण नहीं किया जा सकता हल कर सकते हैं, और आधुनिक औद्योगिक उत्पादन के लिए एक कुशल साइट पर कठोरता परीक्षण विधि प्रदान करता है।
अल्ट्रासोनिक कठोरता परीक्षक का उपयोग न केवल उद्यम की गुणवत्ता नियंत्रण में सुधार करता है, बल्कि उद्यम के नुकसान को भी कम करता है और उद्यम के लाभ को बढ़ाता है।
