बड़ी धातु गोल पाइप फिटिंग की कठोरता मापने में अल्ट्रासोनिक कठोरता परीक्षक का अनुप्रयोग

बड़ी धातु गोल पाइप फिटिंग की कठोरता मापने में अल्ट्रासोनिक कठोरता परीक्षक का अनुप्रयोग

कठोरता परीक्षण के परिणाम कुछ परिस्थितियों में सामग्री की रासायनिक संरचना, सूक्ष्म संरचना और उपचार प्रक्रिया में अंतर को प्रतिबिंबित कर सकते हैं।कठोरता परीक्षण सबसे अधिक इस्तेमाल किया जाता है, यांत्रिक गुणों के परीक्षण में सबसे तेज़ और सबसे किफायती परीक्षण विधि।

मैं.कठोरताएमसुलभताLआर्कएमइटलआरउधारीपीइपेF(चित्र 1) ।

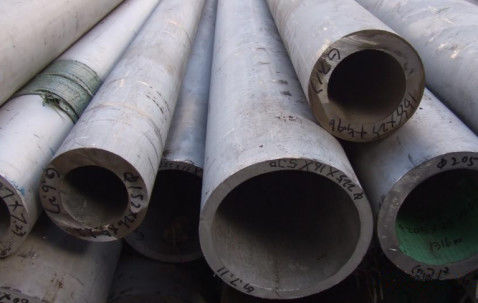

चित्र 1: बड़े धातु पाइप फिटिंग

आम तौर पर प्रयोग किए जाने वाले परीक्षण विधियों में ब्रिनेल कठोरता परीक्षक, रॉकवेल कठोरता परीक्षक और विकर्स कठोरता परीक्षक शामिल हैं।

आमतौर पर प्रयोग किए जाने वाले पोर्टेबल कठोरता परीक्षण विधियों में लीब कठोरता परीक्षक, अल्ट्रासोनिक कठोरता परीक्षक आदि शामिल हैं।

ब्रिनेल कठोरता परीक्षक और रॉकवेल कठोरता परीक्षक मैक्रोस्कोपिक कठोरता परीक्षण विधि का उपयोग करते हैं।ब्रीनेल कठोरता मूल्य इंद्रधनुष के गोलाकार सतह क्षेत्रफल से विभाजित पता लगाने बल है, और रॉकवेल कठोरता परीक्षक अंतराल गहराई की अवशिष्ट वृद्धि है। विकर्स कठोरता मूल्य अंतराल सतह क्षेत्रफल से विभाजित पता लगाने बल है।

ब्रिनेल और रॉकवेल कठोरता को मैक्रोस्कोपिक दबाव, बड़े इंडेंटर बॉल व्यास और बड़े इंडेंटेशन व्यास (चित्र 2) द्वारा मापा जाता है।विकर्स के पास ऑपरेटर के संचालन स्तर और लंबे संचालन समय के लिए उच्च आवश्यकताएं हैंइसलिए, डेस्कटॉप कठोरता परीक्षक बैच निरीक्षण, बड़े वर्कपीस के ऑन-साइट निरीक्षण और गैर-विनाशकारी परीक्षण के लिए उपयुक्त है।

1961 में, डॉ. क्लॉस क्लीसेटल ने यूसीआई (अल्ट्रासोनिक संपर्क प्रतिबाधा) विधि का आविष्कार किया। इसकी सुविधाओं के कारण आसान पोर्टेबिलिटी, तेज माप गति, गैर-विनाशकारी,और व्यापक अनुप्रयोगहाल के दशकों में इसका व्यापक रूप से उपयोग किया गया है और यह कठोरता परीक्षण के महत्वपूर्ण और विश्वसनीय तरीकों में से एक बन गया है।

चित्र 2।अल्ट्रासोनिक कठोरता माप इंडेंटेशन और रॉकवेल कठोरता माप इंडेंटेशन व्यास की तुलना देखने के लिए 412 गुना बढ़ाने के लिए Sinowon VM-500 उच्च परिभाषा माइक्रोस्कोप का उपयोग करना

(अल्ट्रासोनिक कठोरता परीक्षक के झुकने व्यास 0.026mm है, और रॉकवेल कठोरता परीक्षक के झुकने व्यास 0.484mm है)

II.अल्ट्रासोनिकHसख्तीटीएस्टरWकाम करनापीसिद्धांत

अल्ट्रासोनिक स्पर्श प्रतिबाधा एक गतिशील इंडेंटेशन विधि है जो इंडेंटेशन को सीधे नहीं मापती है।एक विशिष्ट इंडेंटर के साथ एक कंपन छड़ी (सामान्य चतुर्भुज पिरामिड हीरा इंडेंटर) के अंत में अनुदैर्ध्य अल्ट्रासोनिक कंपन करने के लिए उत्तेजित किया जाता हैएक निश्चित परीक्षण बल के साथ परीक्षण सतह में इंडेंटर को दबाकर, कंपन करने वाली छड़ी की अनुदैर्ध्य कंपन को बाधित किया जाएगा और प्रतिध्वनित आवृत्ति बदल जाएगी।परिवर्तन की मात्रा में इंद्रेशन की सतह क्षेत्रफल और प्रणाली के लचीलापन के प्रभावी मॉड्यूल का एक कार्य है, और कठोरता मूल्य आवृत्ति परिवर्तन की मात्रा से प्राप्त किया जाता है।

III.कठिनाईएमसुलभ करनाHसघनताLआर्कपीइपेFइटिंग्स

अपने भारी वजन के कारण, डेस्कटॉप कठोरता परीक्षक का उपयोग केवल एक प्रयोगशाला या कार्यशाला में एक निश्चित स्थान पर किया जा सकता है। कई प्रकार के बड़े पाइप फिटिंग हैं जिन्हें मापने की आवश्यकता है।कार्यक्षेत्र बड़ा है, और डेस्कटॉप कठोरता परीक्षक माप का उपयोग डेस्कटॉप कठोरता परीक्षक माप का उपयोग करने से पहले कटौती की जरूरत है, पता लगाने की दक्षता कम है, और उत्पाद केवल परीक्षण के बाद स्क्रैप किया जा सकता है.इसलिए, यह केवल विनाशकारी कठोरता परीक्षण के लिए यादृच्छिक नमूनाकरण के लिए उपयुक्त है, और उपयोगकर्ताओं के लिए साइट पर वर्कपीस के बड़े पैमाने पर कठोरता निरीक्षण करने के लिए उपयुक्त नहीं है।

पोर्टेबल लीब माप का प्रयोग कठोरता माप प्रौद्योगिकी में 1978 में किया जाने लगा।लीब कठोरता परीक्षक टक्कर की गति के अनुपात से कठोरता मूल्य की गणना करने के लिए प्रभाव सिद्धांत का उपयोग करता हैचूंकि लीब कठोरता परीक्षक के पास मापे गए वर्कपीस के आकार, वजन और असमानता के लिए उच्च आवश्यकताएं हैं, और माप के बाद इंडेंटेशन स्पष्ट है,यह पूर्ण उत्पाद निरीक्षण के लिए उपयुक्त नहीं है.

IV. पारंपरिक की तुलना मेंडेस्कटॉपकठोरता परीक्षकों, अल्ट्रासोनिक कठोरता परीक्षकों के निम्नलिखित फायदे हैंः

पता लगाने की गति तेज है और दक्षता उच्च है।

पारंपरिक रॉकवेल कठोरता परीक्षक, ब्रीनेल कठोरता परीक्षक और विकर्स कठोरता परीक्षक को वर्कपीस पर एक निश्चित बल मूल्य लोड करने की आवश्यकता है और फिर उतारने और इंडेंटेशन गहराई को मापने की आवश्यकता है,लोड होने के बाद कार्य टुकड़े का व्यास और विकर्ण, और यह एक workpiece का परीक्षण करने के लिए लगभग 30 ~ 50 सेकंड लगते हैं।

अल्ट्रासोनिक कठोरता परीक्षक इलेक्ट्रॉनिक माप विधि को अपनाता है, और अल्ट्रासोनिक जांच सेंसर अल्ट्रासोनिक आवृत्ति परिवर्तन के माध्यम से मापता है,और यह केवल एक workpiece परीक्षण करने के लिए 3 ~ 5 सेकंड लगते हैं, जो कार्य दक्षता में काफी सुधार करता है।

स्थान पर ले जाने और मापने में आसान

कठोरता का पता लगाने के लिए रॉकवेल कठोरता परीक्षक, ब्रिनेल कठोरता परीक्षक और विकर्स कठोरता परीक्षक का उपयोग करने के लिए, परीक्षण से पहले वर्कपीस को छोटे भागों में काटना आवश्यक है।

अल्ट्रासोनिक कठोरता परीक्षक आकार में छोटा है, काम के टुकड़े को नुकसान पहुंचाए बिना कठोरता परीक्षण के लिए इस्तेमाल किया जा सकता है, और बड़े या विशेष आकार के काम के टुकड़ों की साइट पर कठोरता परीक्षण के लिए उपयुक्त है,और विमानन में व्यापक रूप से प्रयोग किया जाता है, एयरोस्पेस, उद्योग आदि।

काम के टुकड़ों का विनाशकारी परीक्षण

पारंपरिक टायनेल रॉकवेल और ब्रीनेल मापों में बड़े मापों को अलग करने के लिए मैक्रोस्कोपिक माप विधियों का उपयोग किया जाता है।अल्ट्रासोनिक कठोरता परीक्षक एक कम भार वाले अल्ट्रासोनिक जांच का उपयोग करते हैं जो माप के बाद दिखाई देने वाले इंद्रियों को नहीं छोड़ते हैं, क्योंकि यह उन उपयोगकर्ताओं के लिए उपयुक्त है जिन्हें उच्च सतह गैर-विनाशकारी परीक्षण की आवश्यकता है।

उच्च परिशुद्धता और अच्छी स्थिरता

एक ही काम के टुकड़े के लिए अल्ट्रासोनिक कठोरता परीक्षक और स्पष्ट आयाम कठोरता परीक्षक के परिणामों की तुलना (तालिका 1) दिखाई गई है।

सूक्ष्म कठोरता परीक्षक और अल्ट्रासोनिक कठोरता परीक्षक का उपयोग करके परीक्षण परिणामों की तुलना

तालिका 1. एक ही काम के टुकड़े के माप के लिए अल्ट्रासोनिक कठोरता परीक्षक और स्पष्ट आयाम कठोरता परीक्षक के परिणामों की तुलना

V. परीक्षणनिष्कर्ष:

उपरोक्त परिणामों की तुलना के माध्यम से, अल्ट्रासोनिक कठोरता परीक्षक में उच्च दोहराव, बेहतर सटीकता और स्थिरता है।

SU-300H अल्ट्रासोनिक कठोरता परीक्षक सीधे बड़े धातु के गोल पाइप फिटिंग की कठोरता का पता लगा सकता है, और तेजी से कठोरता मानक को पूरा नहीं करने वाले उत्पादों को स्क्रीनिंग कर सकता है।

अल्ट्रासोनिक कठोरता परीक्षक तेजी से गति, ले जाने के लिए आसान और उच्च सटीकता के फायदे हैं। यह कई अनियमित, बड़े workpieces हल कर सकते हैं,और वर्कपीस जो डेस्कटॉप कठोरता परीक्षक द्वारा परीक्षण नहीं किया जा सकता है, और तैयार टुकड़ों की बड़ी मात्रा की साइट पर कठोरता निरीक्षण के लिए भी इस्तेमाल किया जा सकता है, और कठोरता परीक्षण के बाद उत्पाद स्क्रैप की समस्या के बारे में चिंता करने की कोई आवश्यकता नहीं है।

अल्ट्रासोनिक कठोरता परीक्षक एक छोटे से भार परीक्षण बल का उपयोग पतले workpieces कि लीब कठोरता परीक्षक माप नहीं कर सकते हैं, जैसे पतली प्लेटों, पतली दीवारों पाइप, electroplating परतों मापने के लिए करता है,स्प्रे कोटिंग्स, नाइट्राइडिंग सतहों, कार्बोराइज्ड सतहों, और अन्य सतह कठोरता। परीक्षण के बाद वर्कपीस की सतह पर कोई दिखाई देने वाली इंद्रियां नहीं छोड़ी जाती हैं। इसलिए,यह उच्च अंत उपयोगकर्ताओं के लिए आदर्श है जिन्हें उत्पाद की सतह को नुकसान की आवश्यकता नहीं है, और तैयार उत्पाद को नुकसान पहुंचाए बिना कठोरता माप कर सकते हैं।

एसपीसी डेटा प्रोसेसिंग सॉफ्टवेयर के साथ, यह ऑनलाइन डेटा और ऐतिहासिक डेटा का समर्थन करता है ताकि आंकड़े प्राप्त किए जा सकें, दृश्य माप डेटा, सहज ज्ञान युक्त आइकन डिस्प्ले, ऊपरी और निचली सीमाएं सेट कर सकें,असामान्यताओं को उजागर करें, बचत और निर्यात रिपोर्ट का समर्थन करता है, और परीक्षण डेटा का पता लगाया जा सकता है।

Sinowon Precision SU-300 श्रृंखला अल्ट्रासोनिक कठोरता परीक्षक आधुनिक औद्योगिक उत्पादन के लिए एक कुशल ऑन-साइट कठोरता परीक्षण समाधान प्रदान करता है।उद्यम की गुणवत्ता नियंत्रण में सुधार करते हुए, यह उद्यम के नुकसान को कम करता है और उद्यम के लाभ को बढ़ाता है।
