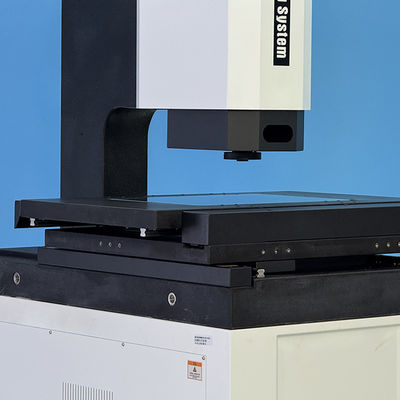

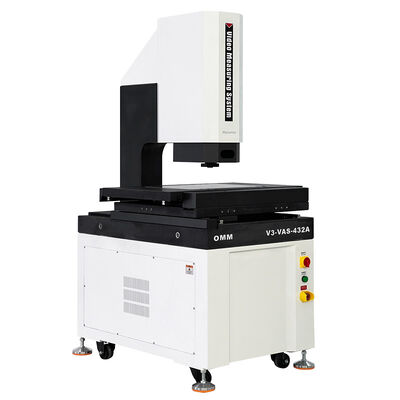

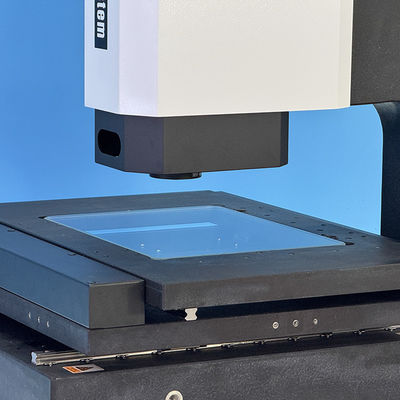

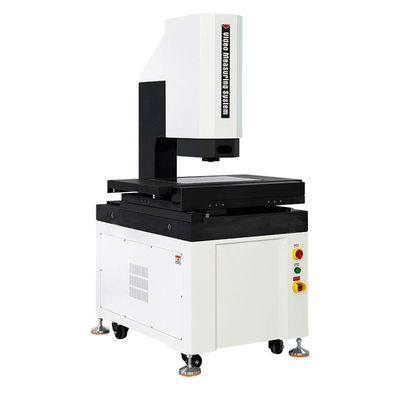

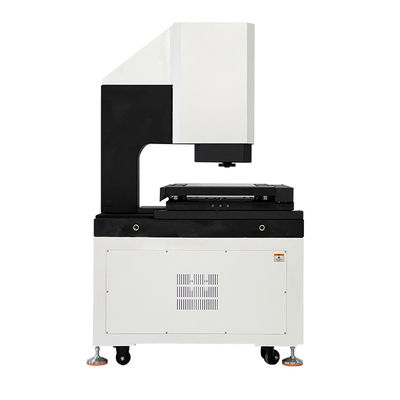

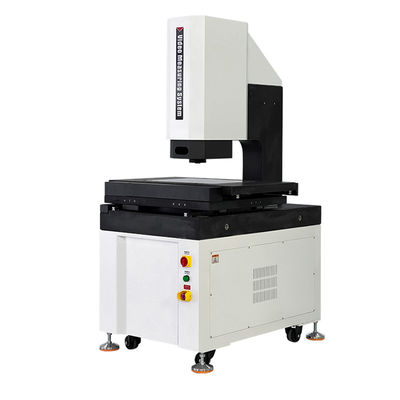

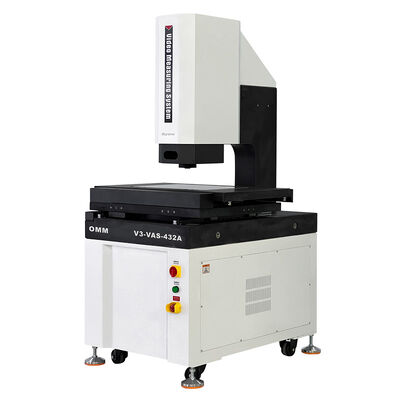

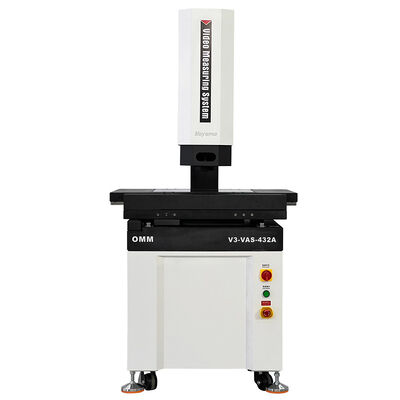

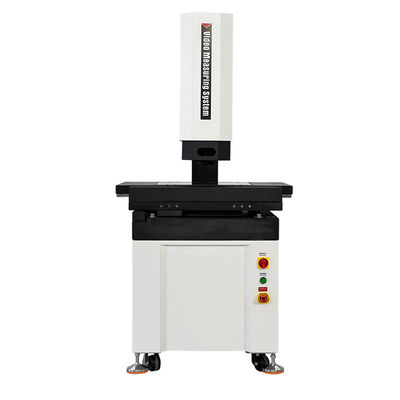

स्वचालित वीडियो माप प्रणाली V3श्रृंखला
उत्पाद की विशेषता:
1. XYZ 3-अक्ष सीएनसी स्वचालित सटीक नियंत्रण, सटीक स्थिति;
2ग्रेनाइट आधार और स्तंभ को अपनाया जाता है, अच्छी स्थिरता;
3. सटीक रैखिक गाइड रेल, गेंद पेंच और सर्वो मोटर गति प्रणाली की सटीकता और स्थिरता सुनिश्चित करते हैं;
4. 0.5μm रिज़ॉल्यूशन और उच्च परिशुद्धता ग्रिटिंग शासक प्रणाली की माप सटीकता की स्थिरता और विश्वसनीयता सुनिश्चित करते हैं;
5स्पष्ट अवलोकन और सटीक माप की आवश्यकताओं को पूरा करने के लिए उच्च संकल्प डिजिटल कैमरा;
6. 6.5X ज़ूम745 उच्च परिभाषा ऑप्टिकल ज़ूम लेंस, सटीक ज़ूम, एक बार पिक्सेल सुधार;
7. प्रोग्राम नियंत्रित 5-रिंग, 8-ज़ोन और 40-चैनल एलईडी सतह प्रकाश स्रोत और समानांतर एलईडी समोच्च प्रकाश स्रोत प्रणाली, बुद्धिमानी से 256 स्तर की चमक स्तर का एहसास;
8स्वचालित छवि माप सॉफ्टवेयर शक्तिशाली और संचालित करने में आसान है।
विनिर्देशः
| वस्तु | स्वचालित वीडियो माप प्रणाली वी3श्रृंखला | ||||
| मॉडल | V3-322 | V3-432 | V3-542 | V3-652 | |
| एक्स/वाई अक्ष की यात्रा (मिमी) | 300*200 | 400*300 | 500*400 | 600*500 | |
| E1x, y(um) | 2.5+L/200 | 3+L/200 | 3+L/200 | 4+L/200 | |
| E2xy ((um) | 3+L/200 | 3.5+L/200 | 4+L/200 | 5+L/200 | |
|
E1z एकल बिंदु सटीकता (um) |
4+L/200 | 5+L/200 | 5+L/200 | 5+L/200 | |
| Z-अक्ष की यात्रा (मिमी) | 200 (वैकल्पिक 300mm/400mm तक ऊंचाई) | ||||
| तराजू का संकल्प | उच्च परिशुद्धता वाला ग्लास ग्रिटिंग शासक 0.5um के संकल्प के साथ। | ||||
| काम की मेज की सामग्री | ग्रेनाइट | ||||
| मार्गदर्शन मोड | पी वर्ग की सटीक रैखिक मार्गदर्शक रेल | ||||
| ड्राइव का प्रकार | एसी सर्वो मोटर/डीसी सर्वो मोटर+रोलिंग लीड स्क्रू | ||||
| संचालन का तरीका | रिमोट कंट्रोल हैंडल, माउस ऑपरेशन, प्रोग्रामिंग स्वतः पता लगाने | ||||
|
प्रकाश व्यवस्था प्रणाली |
समोच्च | एलईडी समानांतर समोच्च प्रकाश व्यवस्था | |||
| सतह | 0~255 स्टेपलेस समायोज्य 8 डिवीजन एलईडी सतह प्रकाश व्यवस्था | ||||
| समाक्षीय | वैकल्पिक उच्च चमक बिंदु एलईडी प्रकाश | ||||
| वीडियो प्रणाली | 1/3 "उच्च संकल्प डिजिटल कैमरा | ||||
| ज़ूम745 मैनुअल ज़ूम लेंस 0.7X~4.5X के ऑप्टिकल आवर्धन और 28X~180X के वीडियो आवर्धन के साथ। | |||||
| माप सॉफ्टवेयर | विस्मसॉफ्ट | ||||
| ऑपरेटिंग सिस्टम | WIN10/11-32/64 बिट ऑपरेटिंग सिस्टम का समर्थन करें. | ||||
| भाषा | अंग्रेजी, सरलीकृत चीनी, पारंपरिक चीनी, अन्य भाषा संस्करण जोड़े जा सकते हैं। | ||||
| कार्य वातावरण | तापमान 20°C 2°C है, और तापमान परिवर्तन 1°C/hr से कम है; आर्द्रता 30% ~ 80% आरएच; कंपन < 0.02g's, ≤15Hz। | ||||
| विद्युत आपूर्ति | 220V/50Hz/10A | ||||
| मशीन लेयरिंग | 0~30Kg (अंतिम असर क्षमताः 50Kg) | ||||
| आयाम (WxDxH) मिमी | 789*636*1640 | 1033*820*1685 | 1213*940*1705 | 1453*1120*1725 | |
| शुद्ध भार (किग्रा) | 396 | 466 | 560 | 796 | |
| वैकल्पिक विन्यास | इलेक्ट्रॉनिक फीडबैक लेंस, इलेक्ट्रिक ज़ूम लेंस, संपर्क जांच, सफेद प्रकाश स्पॉट स्पेक्ट्रम, 3 डी कैमरा, वायरलेस ब्लूटूथ रिमोट कंट्रोल. | ||||
टिप्पणियाँ:
L माप की लंबाई को मिमी में दर्शाता है और Z अक्ष की ऑप्टिकल फोकसिंग माप सटीकता मापने वाले वर्कपीस की सतह की मोटाई के साथ एक बड़ा संबंध है।रफनेस आरजेड मान जितना कम होगा, दोहराव फोकस सटीकता बेहतर है, और इसके विपरीत।
वीडियो आवर्धन अनुमानित है और मॉनिटर के आकार और संकल्प पर निर्भर करता है।
ज़ूम745 सीरीज़ ज़ूम ऑब्जेक्टिव लेंस को आवश्यकता के अनुसार 0.5X आवर्धक और 2X आवर्धक से लैस किया जा सकता है।
उत्पाद विन्यास मॉडल विवरण(V3-322 के साथ उदाहरण):
| उत्पाद श्रेणी | 2.5D | 3D | 2.5D | 3D |
| वस्तु |
2.5D स्वचालित वीडियो माप प्रणाली |
3 डी स्वचालित संपर्क और वीडियो माप प्रणाली |
2.5D स्वचालित लेजर-स्कैन और वीडियो माप प्रणाली |
3 डी स्वचालित बहुसंवेदी मापने की मशीन |
| मॉडल | V3-322A | V3-322B | V3-322C | V3-322D |
| प्रकार | ए | बी | सी | D |
| महत्व |
ऑप्टिकल ज़ूम लेंस सेंसर |
ज़ूम लेंस सेंसर और संपर्क जांच सेंसर |
ज़ूम लेंस सेंसर और लेजर सेंसर |
ज़ूम लेंस सेंसर, संपर्क जांच सेंसर और लेजर सेंसर |
| संपर्क जांच | बिना | एमसीपी-किट1 | बिना | एमसीपी-किट1 |
| लेजर सेंसर | बिना | बिना | WCS40416 | WCS40416 |
V3स्वचालित वीडियो माप प्रणाली के मॉडल और विनिर्देश:
| मॉडल | कोड | मॉडल | कोड |
| V3-322A | 529-120G | V3-432A | ५२९-१२०एच |
| V3-322B | 529-220G | V3-432B | 529-220H |
| V3-322C | 529-320G | V3-432C | 529-320H |
| V3-322D | 529-420G | V3-432D | ५२९-४२०एच |
| मॉडल | कोड | मॉडल | कोड |
| V3-542A | 529-120J | V3-652A | 529-120K |
| V3-542B | 529-220J | V3-652B | 529-220K |
| V3-542C | 529-320J | V3-652C | 529-320K |
| V3-542D | 529-420J | V3-652D | 529-420K |
V3स्वचालित वीडियो माप प्रणाली यात्रा मार्गदर्शिका तालिका:
| यात्रा | मॉडल | सटीकता | एक्स अक्षयात्रा mm | वाई अक्ष यात्रा मिमी | Z अक्ष यात्रा मिमी | Z-अक्ष अनुकूलित यात्रा मिमी | |
| E1x,y | E1z | ||||||
| 300x200x200 | V3-322 | 2.5+L/200 | 4.0+L/200 | 300 मिमी | 200 मिमी | 200 मिमी | 250 मिमी |
| 400x300x200 | V3-432 | 3+L/200 | 5.0+L/200 | 400 मिमी | 300 मिमी | 200 मिमी | 300 मिमी |
| 500x400x200 | V3-542 | 3+L/200 | 5.0+L/200 | 500 मिमी | 400 मिमी | 200 मिमी | 400 मिमी |
| 600x500x200 | V3-652 | 4+L/200 | 5.0+L/200 | 600 मिमी | 400 मिमी | 200 मिमी | 400 मिमी |
एसआईजी के पास एक गैन्ट्री मोबाइल ब्रिज कैमरा भी है, जिसकी यात्रा दूरी 2000x3000x400 मिमी है, और अन्य यात्रा दूरी और विनिर्देश ग्राहकों की जरूरतों के अनुसार अनुकूलित किए जा सकते हैं।
सॉफ्टवेयर का परिचय:
VIMSOFT स्वचालित छवि माप सॉफ्टवेयरः सहज ज्ञान युक्त इंटरफ़ेस और शक्तिशाली कार्य कुशल माप कार्य में मदद करते हैं।
1.उपयोगकर्ता के अनुकूल इंटरफ़ेस
सरल लेआउट: मुख्य इंटरफ़ेस बटनों के साथ मुख्य कार्यों को प्रस्तुत करता है, जिन्हें एक क्लिक के साथ पहुँचा जा सकता है। उपयोगकर्ता क्लिक और ड्रैग करके अधिकांश माप संचालन पूरा कर सकते हैं।
2.उन्नत ज्यामितीय माप क्षमता
l कुल कारक माप:
l 2D/3D तत्वों का समर्थन करेंः बिंदु, रेखाएं, चाप, वृत्त, आयत, दीर्घवृत्त, कुंजीमार्ग (लंबी वृत्त विशेषताएं), खोलने और बंद करने की वक्र, विमान, सिलेंडर, शंकु, गोले, आदि।
l Z-अक्ष जांच या लेजर विस्थापन सेंसर के साथ, त्रि-आयामी तत्वों (जैसे स्थानिक घुमावदार सतह) को मापा जा सकता है,और निर्देशांक/लंबाई/क्षेत्र/वॉल्यूम सीधे किनारे का पता लगाने के बाद गणना की जा सकती है.
l किनारे का सटीक पता लगाना:
l कमजोर किनारे कैप्चर, समायोज्य खोज दिशा, शोर / टूटे किनारे फ़िल्टरिंग
l ऑटो फोकस और ऊंचाई माप;
मैं बुद्धिमानी से सर्वोत्तम फोकल प्लेन का निर्धारण करता हूँ और ऊंचाई/सपाटता माप का एहसास करता हूँ।
3.जटिल-बैच वर्कपीस का कुशल समाधान
l सरणी माप:
l तत्व सरणी: एक तत्व को मापने के बाद, सरणी का अनुवाद करके सभी समान दूरी की विशेषताएं स्वचालित रूप से उत्पन्न होती हैं।
l वर्कपीस सरणीः एक टुकड़े के माप के बाद स्वचालित रूप से पूरे बैच को संसाधित करें (एकल/मल्टी-फिक्स्चर मोड का समर्थन करें)
सीएडी एकीकरण:
l इसे मैन्युअल नमूनाकरण के बिना सीएडी ड्राइंग आयात करके स्वचालित रूप से मापा जा सकता है (विशेष रूप से जटिल/विशेष आकार के भागों के लिए उपयुक्त है) ।
तुलना नेविगेशन:
l वास्तविक समय तुलना के लिए पूर्व निर्धारित संदर्भ रेखाएं/कोण/सर्कल।
l मानचित्र नेविगेशनः बड़े या बहु-विशेषताओं वाले वर्कपीस का सटीक पता लगाने के लिए स्कैन/पिक्सेल छवियों को सिलाई करना।
4.लचीला उपयोगकर्ता कार्यक्रम
l स्वचालित प्रक्रिया:
उपयोगकर्ता के संचालन के अनुसार, माप अनुक्रम उत्पन्न किया जाता है और कार्यक्रम निष्पादन को नियंत्रित किया जाता है।
l आप चरणों के अनुक्रम को संपादित कर सकते हैं, ऑपरेशन सम्मिलित या हटा सकते हैं, और कार्यप्रवाह को अनुकूलित कर सकते हैं।
l बैच अनुकूलन:
मैं एक एकल किनारे का पता लगाने के लिए कार्य दोहराएं अतिरेक संचालन को कम करने के लिए.
5.आकार और स्थिति सहिष्णुता विश्लेषण
पूर्ण आकार का जीडी एंड टी समर्थन:
l सीधापन, गोलपन, समतलता, बेलनाकारता, प्रोफाइल, स्थिति, समानांतरता, ऊर्ध्वाधरता, समकक्षता आदि की गणना करें।
l एनजी परिणामों को स्वचालित रूप से चिह्नित करें, और दृश्य चार्ट के माध्यम से विचलन का पता लगाएं।
6.डेटा रिपोर्टिंग और निर्यात
अनुकूलित रिपोर्टः
l एक्सेल/वर्ड/टीएक्सटी प्रारूप निर्यात करें (एक्सेल टेम्पलेट अनुकूलन का समर्थन करें)
l सीएडी संगत आउटपुट:
मैं रिवर्स इंजीनियरिंग के लिए डीएक्सएफ/आईजीएस फ़ाइल उत्पन्न करता हूँ.
7.बहु-उपकरण एकीकरण
l विस्तारित कनेक्शन:
l तीन आयामी माप की सटीकता में सुधार के लिए जांच, लेजर सेंसर, सफेद प्रकाश सेंसर, यांत्रिक हथियार और अन्य उपकरणों के साथ संगत।
