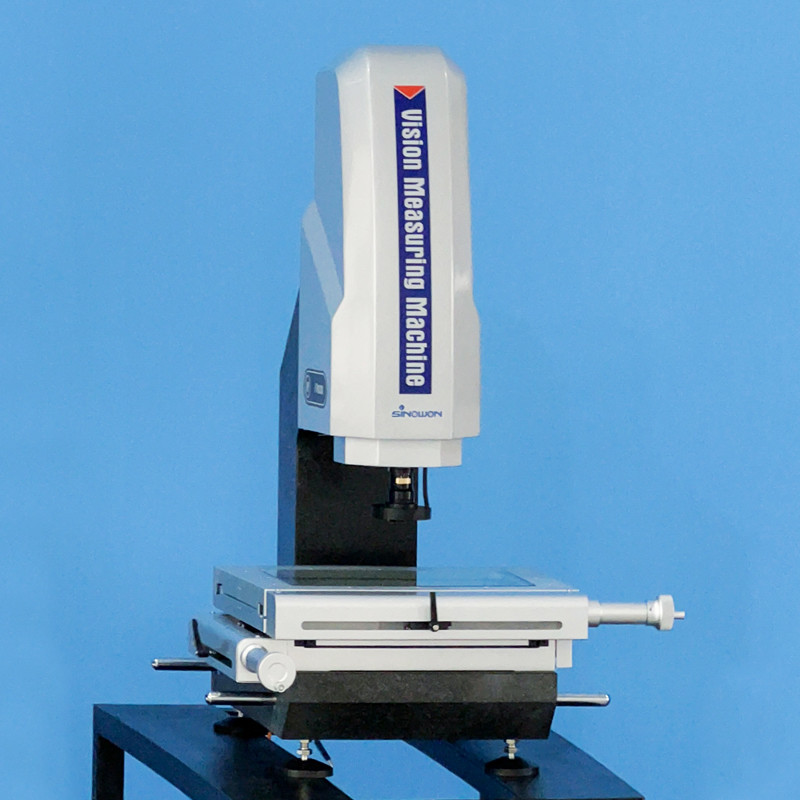

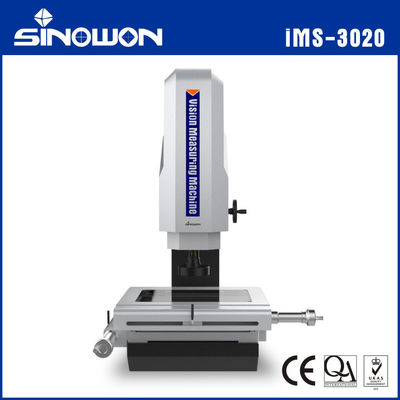

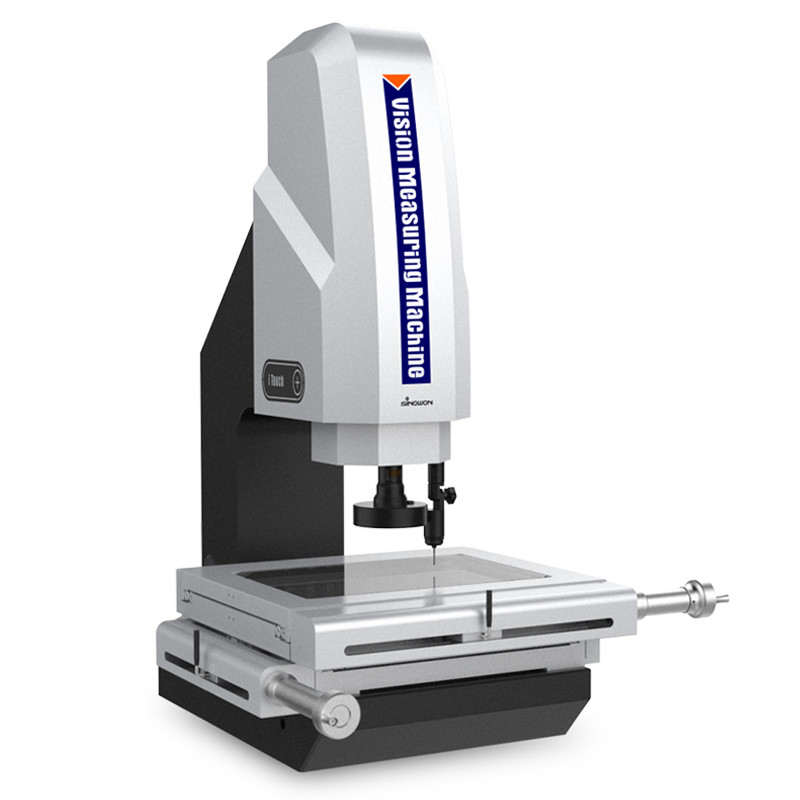

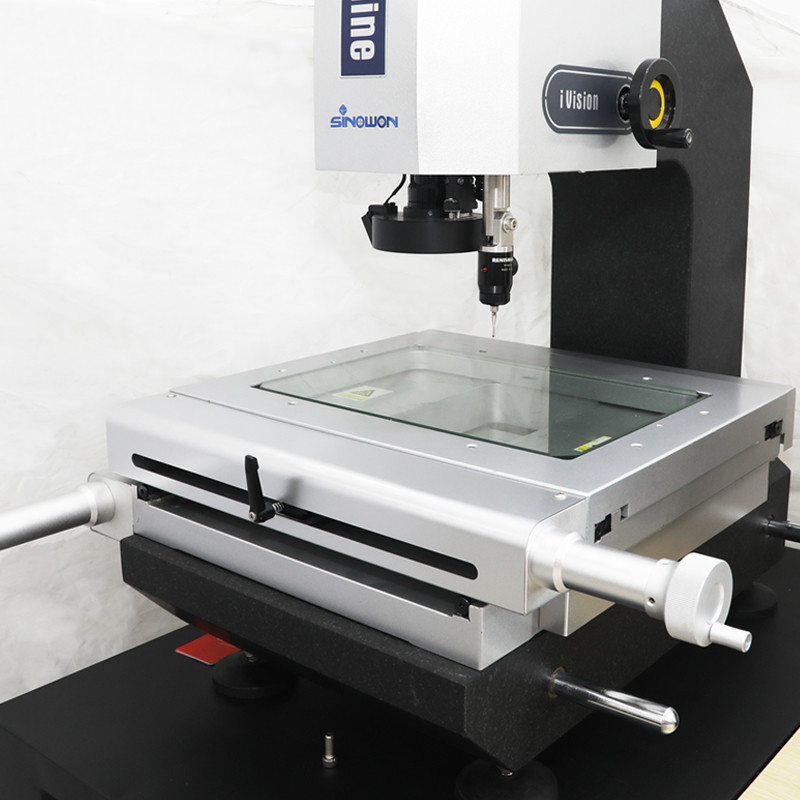

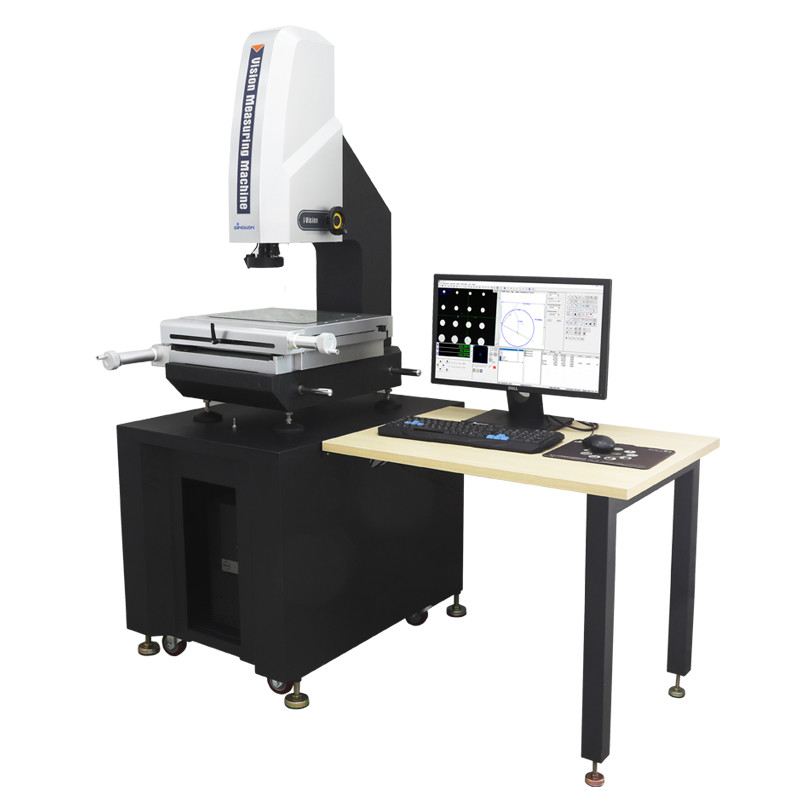

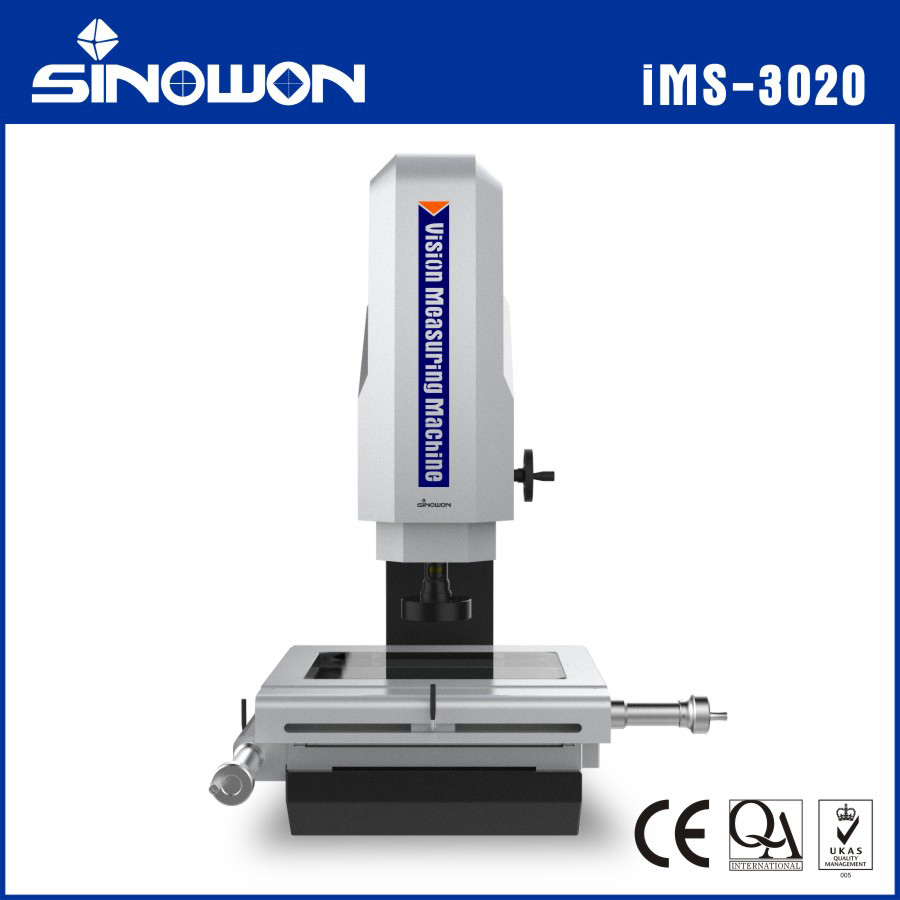

उच्चपीrecisionएमवार्षिक वीमैंसायन मापने की मशीन iVision सीरीज आईएमएस-3020
दृष्टि मापने की मशीनउत्पाद विशेषता:
दृष्टि मापने की मशीनतकनीकी एसविशिष्टताएँ:
| माल | उच्च परिशुद्धता मैनुअल विज़न मापने की मशीन आईविज़न सीरीज़ | ||||
| नमूना | आईएमएस-2010 | आईएमएस-2515 | आईएमएस-3020 | आईएमएस-4030 | आईएमएस-5040 |
| संगमरमर का कार्यक्षेत्र | (270*350)मिमी | (408*308)मिमी | (458*358)मिमी | (608*470)मिमी | (650*580)मिमी |
| ग्लास कार्यक्षेत्र | (142*242)मिमी | (306*198)मिमी | (356*248)मिमी | (456*348)मिमी | (540*440)मिमी |
| एक्स/वाई अक्ष यात्रा | (200*100)मिमी | (250*150)मिमी | (300*200)मिमी | (400*300)मिमी | (500*400)मिमी |
| Z अक्ष यात्रा | उच्च परिशुद्धता रैखिक गाइड, प्रभावी यात्रा 200 मिमी | ||||
| एक्स/वाई/जेड ऐक्स रिज़ॉल्यूशन | 0.5um | ||||
| कुरसी और ऊँचाइयाँ | उच्च परिशुद्धता ग्रेनाइट | ||||
| माप सटीकता* | XY ऐक्स: ≤2.5+L/200(um)；जैस: ≤5+L/200(um) | ||||
| रिपार्ट सटीकता | 2um | ||||
| रोशनी प्रणाली (सॉफ्टवेयर समायोजन) | सतह पर 4 रिंग और 8 जोन असीम रूप से समायोज्य एलईडी ठंडी रोशनी | ||||
| कंटूर एलईडी समानांतर रोशनी | |||||
| वैकल्पिक समाक्षीय प्रकाश | |||||
| डिजिटल कैमरा | 1/2.9"/1.6मेगापिक्सेल उच्च रिज़ॉल्यूशन डिजिटल कैमरा | ||||
| ज़ूम लेंस | 6.5X उच्च-रिज़ॉल्यूशन इलेक्ट्रॉनिक फीडबैक ज़ूम लेंस, ऑप्टिकल आवर्धन: 0.7X~4.5X; वीडियो आवर्धन: 20X~129X | ||||
| मापने का सॉफ्टवेयर | iमापन | ||||
| ऑपरेशन सिस्टम | विन 10/11-32/64 ऑपरेटिंग सिस्टम का समर्थन करें | ||||
| भाषा | अंग्रेजी, सरलीकृत चीनी, पारंपरिक चीनी, वैकल्पिक अन्य भाषा संस्करण | ||||
| काम का माहौल | तापमान 20℃±2℃, तापमान परिवर्तन <1℃/घंटा; आर्द्रता 30%~80%आरएच; कंपन <0.02g, ≤15Hz. | ||||
| बिजली की आपूर्ति | AC220V/50Hz; 110V/60Hz | ||||
| आयाम(WxDxH) | (677*552*998)मिमी | (790*617*1000)मिमी | (838*667*1000)मिमी | (1002*817*1043)मिमी | (1111*867*1086)मिमी |
|
पैकेजिंग आयाम (डब्ल्यूएक्सडीएक्सएच) |
(1030*780*1260)मिमी | (1030*780*1260)मिमी | (1030*780*1260)मिमी | (1130*1000*1270)मिमी | (1250*1035*1460)मिमी |
| सकल/शुद्ध वजन | 220/150 किग्रा | 242/175 किग्रा | 275/185 किग्रा | 449/350 किग्रा | 550/380 किग्रा |
टिप्पणी:
"एल" मिलीमीटर में मापी गई लंबाई को दर्शाता है, और जेड-अक्ष की यांत्रिक सटीकता फोकसिंग सटीकता और वर्कपीस की सतह पर अत्यधिक निर्भर है।
आवर्धन एक अनुमानित मान है और यह डिस्प्ले के आकार और रिज़ॉल्यूशन से निकटता से संबंधित है।
ग्राहक छवि आवर्धन प्राप्त करने के लिए अपनी आवश्यकताओं के अनुसार 0.5X या 2X सहायक लेंस जोड़ना चुन सकते हैं।
iMS-2010/5040 संगमरमर से बने कार्यक्षेत्र हैं, जबकि iMS-2515/3020/4030 धातु से बने कार्यक्षेत्र हैं।
उत्पाद कॉन्फ़िगरेशन मॉडल विवरण (iMS-3020 के साथ उदाहरण):
| सेंसर विन्यास | 2.5 D | 3डी | 2.5 D | 3डी |
| माल | 2.5डी दृष्टि मापने की मशीन | 3डी संपर्क एवं दृष्टि मापने की मशीन | 2.5डी सेमीऑटोमैटिक दृष्टि मापने की मशीन | 3डी अर्धस्वचालित संपर्क एवं दृष्टि मापने की मशीन |

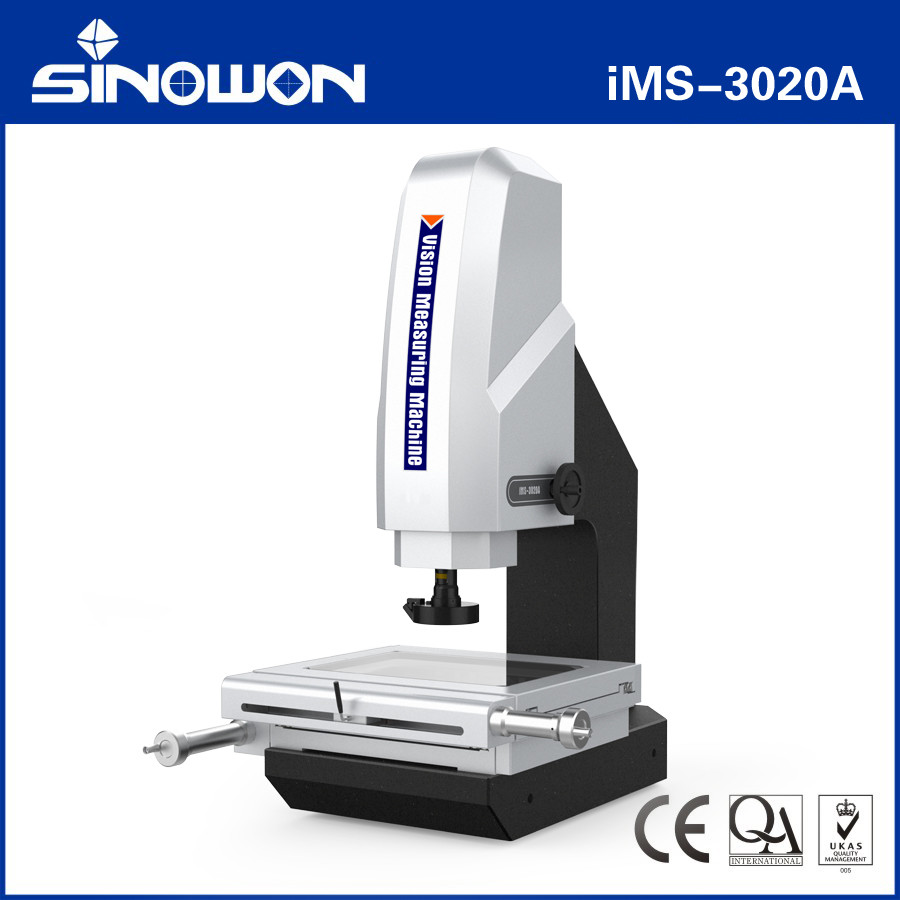

| नमूना | आईएमएस-3020ए | आईएमएस-3020बी | आईएमएस-3020सी | आईएमएस-3020डी |
| प्रकार | ए | बी | सी | डी |
| महत्व | ऑप्टिकल ज़ूम-लेंस सेंसर |
ज़ूम-लेंस सेंसर और जांच सेंसर से संपर्क करें |
ज़ूम-लेंस सेंसर और Z-अक्ष ऑटोफोकस फ़ंक्शन | ज़ूम-लेंस सेंसर, संपर्क जांच सेंसर और ऑटोफोकस फ़ंक्शन |
| Z-अक्ष ऑटो-फ़ोकस | बिना | बिना | साथ | साथ |
| जांच से संपर्क करें | बिना | साथ | बिना | साथ |
| सॉफ़्टवेयर | iMeasuring2.1 | iMeasuring3.1 | iमाप 2.2 | iMeasuring3.2 |
मैनुअल दृष्टि मापने की मशीन के मॉडल और विशिष्टताएँ:
| नमूना | कोड# | नमूना | कोड# | नमूना | कोड# | नमूना | कोड# | नमूना | कोड# |
| आईएमएस-2010ए | 521-120ई | आईएमएस-2515ए | 521-120एफ |
आईएमएस-3020ए |
521-120जी |
आईएमएस-4030ए | 521-120एच | आईएमएस-5040ए | 521-120जे |
| आईएमएस-2010बी | 521-220ई | आईएमएस-2515बी | 521-220F | आईएमएस-3020बी | 521-220जी | आईएमएस-4030बी | 521-220एच | आईएमएस-5040बी | 521-220जे |
| आईएमएस-2010सी | 521-320ई | आईएमएस-2515सी | 521-320एफ | आईएमएस-3020सी | 521-320जी | आईएमएस-4030सी | 521-320एच | आईएमएस-5040सी | 521-320जे |
| आईएमएस-2010डी | 521-420ई | आईएमएस-2515डी | 521-420एफ | आईएमएस-3020डी | 521-420जी | आईएमएस-4030डी | 521-420एच | आईएमएस-5040डी | 521-420जे |
| आईएमएस-6040ए | 521-120K | आईएमएस-6040बी | 521-220K | आईएमएस-6040सी | 521-320K | आईएमएस-6040डी | 521-420K | ------ | ------ |
मैनुअल दृष्टि मापने की मशीन यात्रा गाइड तालिका:
| यात्रा मिमी | नमूना | एक्स एक्सिस यात्रा मिमी | Y अक्ष यात्रा मिमी |
जेड एक्सिस मानक यात्रा मिमी |
Z-अक्ष अधिकतम अनुकूलित यात्रा मिमी |
| 100x100x100 | आईएमएस-1010 | 100 | 100 | 100 | ------ |
| 200x100x200 | आईएमएस-2010 | 200 | 100 | 200 | 300 |
| 250x150x200 | आईएमएस-2515 | 250 | 150 | 200 | 300 |
| 300x200x200 | आईएमएस-3020 | 300 | 200 | 200 | 400 |
| 400x300x200 | आईएमएस-4030 | 400 | 300 | 200 | 400 |
| 500x400x200 | आईएमएस-5040 | 500 | 400 | 200 | 400 |
| 600x400x200 | आईएमएस-6040 | 600 | 400 | 200 | 400 |
दृष्टि मापने की मशीनसंरचनात्मक चित्र:
दृष्टि मापने की मशीनउद्योग अनुप्रयोग:
ऑप्टिकल मापने की मशीन ओएमएम, जिसे दृष्टि मापने की मशीन और गैर-संपर्क मापने की मशीन, दो-आयामी मापने की मशीन, 2.5-आयामी मापने की मशीन के रूप में भी जाना जाता है, आधुनिक औद्योगिक उच्च परिशुद्धता और सूक्ष्म-विनिर्माण उद्योग के उन्नयन के साथ, यह गैर-संपर्क ऑप्टिकल को अपनाता है तेज़ और सटीक माप के लिए छवि माप विधि। ज्यामितीय आयामों और ज्यामितीय सहनशीलता का माप अपरिहार्य हो जाता है।
ऑप्टिकल माप मशीनें समन्वित माप के उद्देश्य से सभी अनुप्रयोग क्षेत्रों के लिए उपयुक्त हैं, और मशीनरी, इलेक्ट्रॉनिक्स, उपकरण, हार्डवेयर, प्लास्टिक और अन्य उद्योगों में व्यापक रूप से उपयोग की जाती हैं। जैसे: सांचे, पेंच, धातु, सहायक उपकरण, रबर, पीसीबी बोर्ड, स्प्रिंग्स, हार्डवेयर, इलेक्ट्रॉनिक्स, प्लास्टिक, विमानन, एयरोस्पेस, आदि, यह पारंपरिक वर्नियर कैलिपर्स, माइक्रोमीटर और प्रोफाइल प्रोजेक्टर की कमियों को दूर करता है, जो एक उच्च है -परिशुद्धता, उच्च दक्षता और उच्च विश्वसनीयता मापने वाली मशीन ऑप्टिकल, मैकेनिकल, इलेक्ट्रॉनिक और कंप्यूटर इमेज प्रोसेसिंग प्रौद्योगिकियों को एकीकृत करती है।
मापी जाने वाली वस्तु को ऑप्टिकल आवर्धन प्रणाली द्वारा बड़ा किया जाता है। छवि विशेषताओं को सीसीडी कैमरा सिस्टम द्वारा एकत्र किए जाने और कंप्यूटर और सॉफ्टवेयर एल्गोरिदम द्वारा संसाधित किए जाने के बाद, विभिन्न जटिल और सटीक भागों की रूपरेखा और सतह के आकार, आकार, कोण और स्थिति का स्वचालित रूप से पता लगाया जा सकता है। सूक्ष्म निरीक्षण और गुणवत्ता नियंत्रण। पूर्ण इंजीनियरिंग ड्राइंग बनने के लिए माप डेटा को ऑटोकैड में आयात किया जा सकता है, और डीएक्सएफ, आईजीएस और अन्य प्रारूपों में दस्तावेज़ तैयार किए जा सकते हैं, और सीपीके और विभिन्न सांख्यिकीय रिपोर्ट तैयार करने के लिए वर्ड, एक्सेल और एसपीसी सांख्यिकीय विश्लेषण सॉफ्टवेयर में भी आयात किया जा सकता है।
