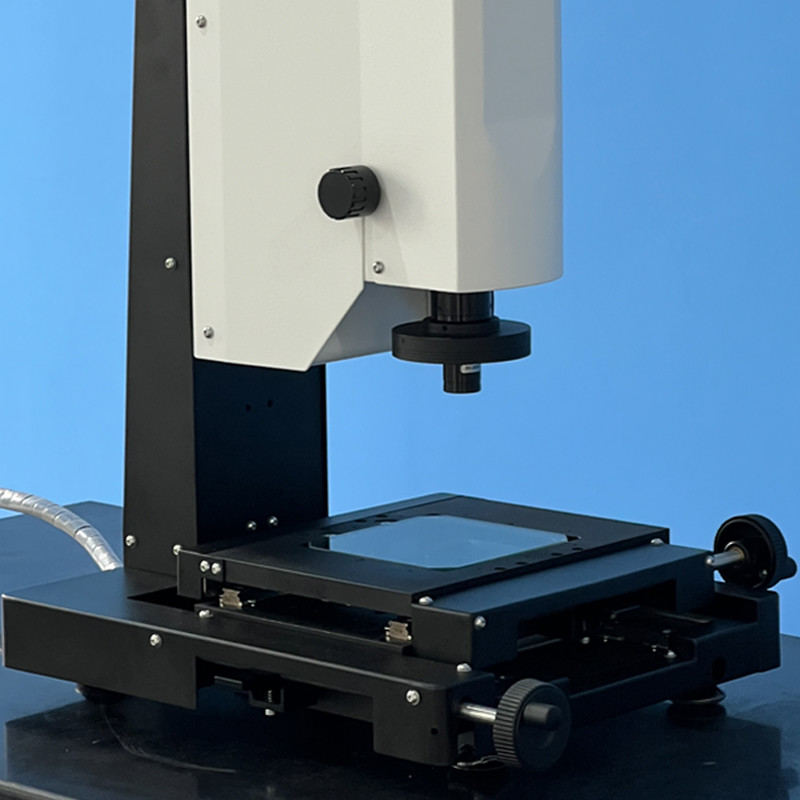

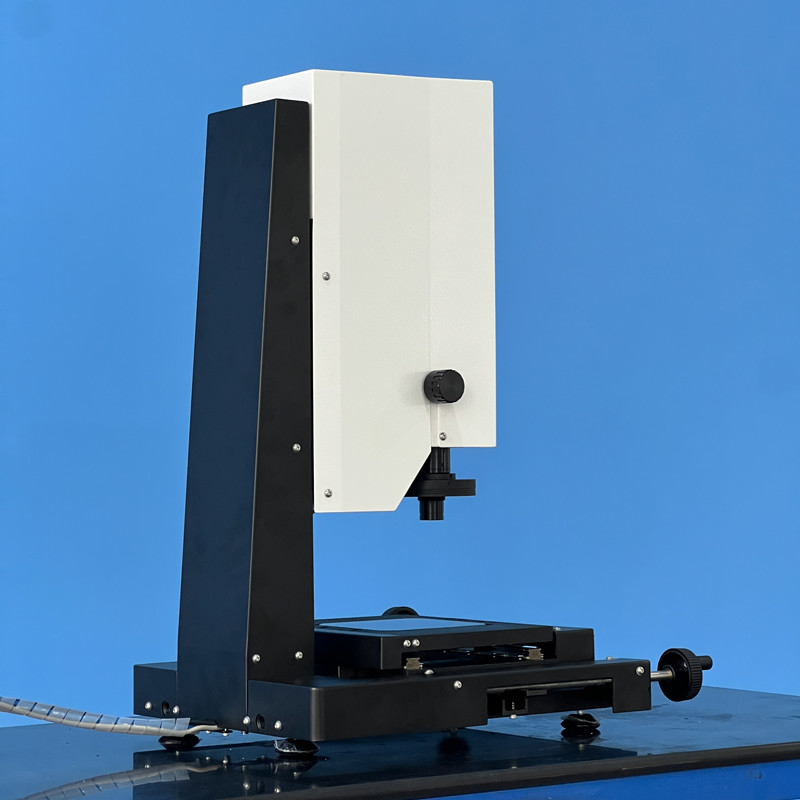

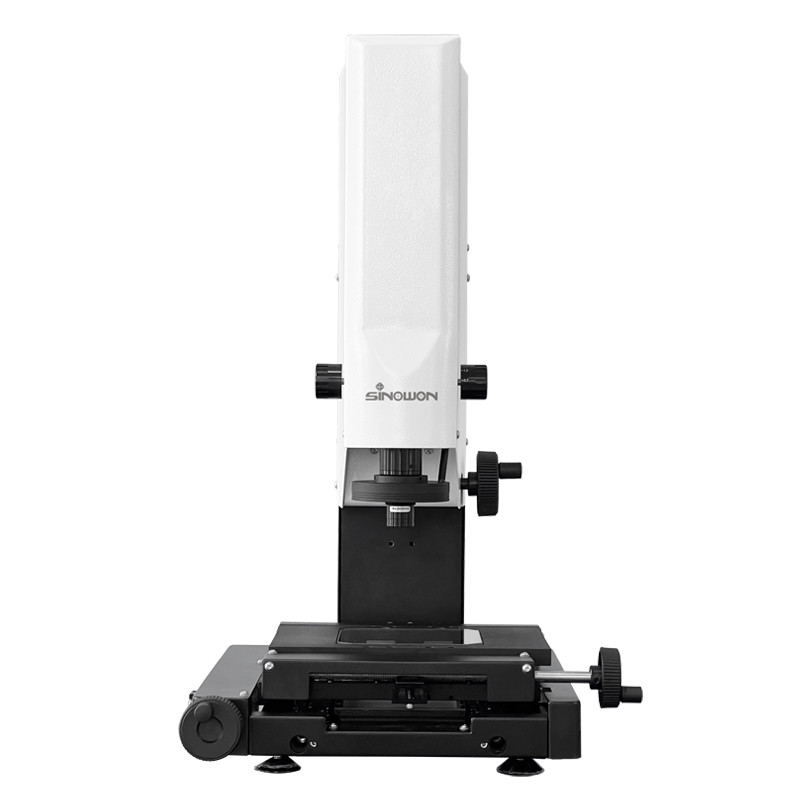

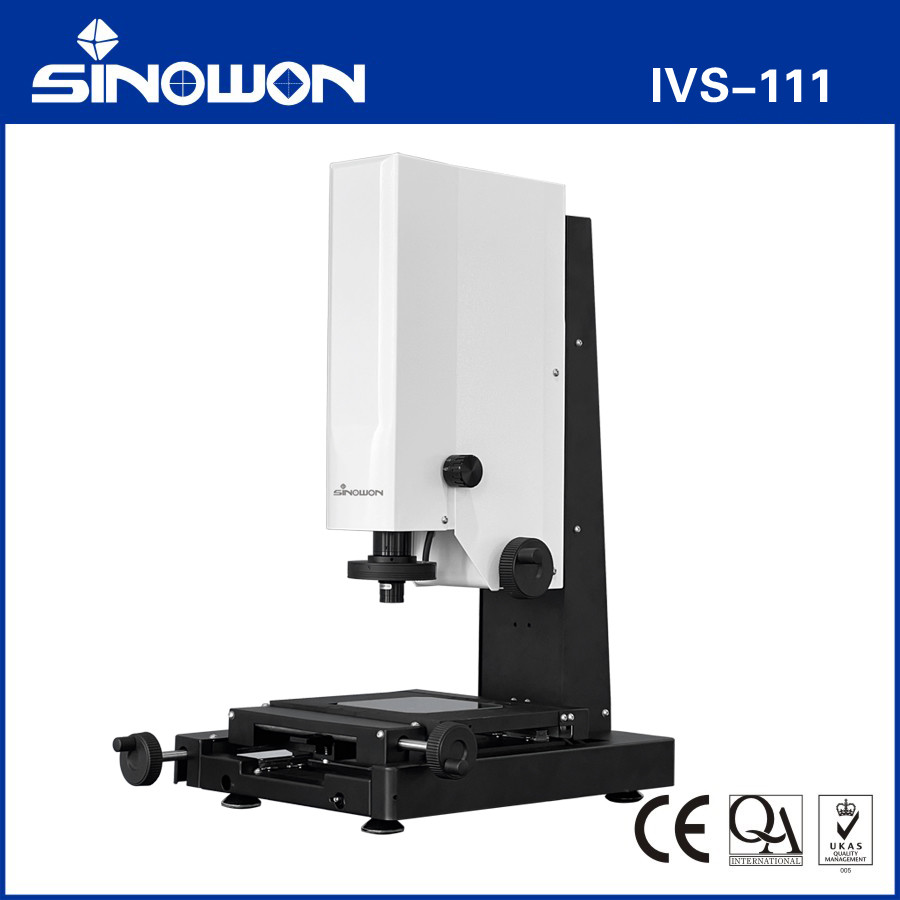

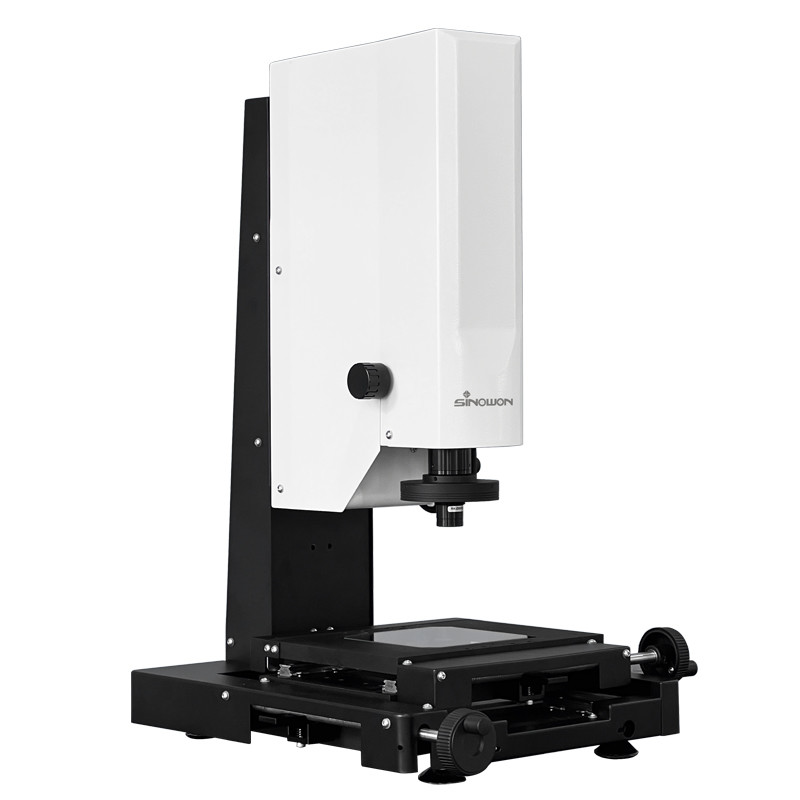

2 डी मिनी विजन मापने की मशीन IVS-111 श्रृंखला
उत्पाद की विशेषता:
l आईवीएस-111 ज्यामितीय आयाम माप के लिए एक नई पीढ़ी की पोर्टेबल 2 डी ऑप्टिकल माप प्रणाली है;
l मशीन की स्थिरता और सटीकता सुनिश्चित करने के लिए सटीक T6 एल्यूमीनियम आधार और स्तंभ को अपनाएं;
l परिशुद्धता ग्रेड पी-वी के आकार का क्रॉस गाइड, स्लिप विरोधी रॉड और तेजी से चलने वाली ताला लगाने वाली डिवाइस यह सुनिश्चित करने के लिए कि वर्कबैंक वापसी त्रुटि 2um के भीतर हो;
l उच्च परिशुद्धता उपकरण ऑप्टिकल शासक और परिशुद्धता कार्य तालिका को अपनाने के लिए सुनिश्चित करें कि मशीन की सटीकता ≤3.0+L/200um के भीतर है;
शक्तिशाली छवि माप सॉफ्टवेयर, यह स्वचालित रूप से वर्ड, एक्सेल, पीडीएफ, टीएक्सटी, डीएक्सएफ आदि जैसे प्रारूपों में परीक्षण रिपोर्ट आउटपुट कर सकता है।
तकनीकी विनिर्देश:
| वस्तु | 2 डी मिनी विजन मापने की मशीन | 2D मिनी इंस्टेंट मापने की मशीन |
| मॉडल | IVS-111Z | IVS-111T |
| कोड# | 520-020C | 501-020C |
| कार्यबेंच | (245x180) मिमी | (245x180) मिमी |
| ग्लास वर्कबेंच |
(130x130) मिमी |
(130x130) मिमी |
| एक्स/वाई अक्ष यात्रा | (100*100) मिमी | (100*100) मिमी |
| माप की सटीकता* | E1xy≤2.0+L/200 ((um) | E1xy≤3.0+L/200 ((um) |

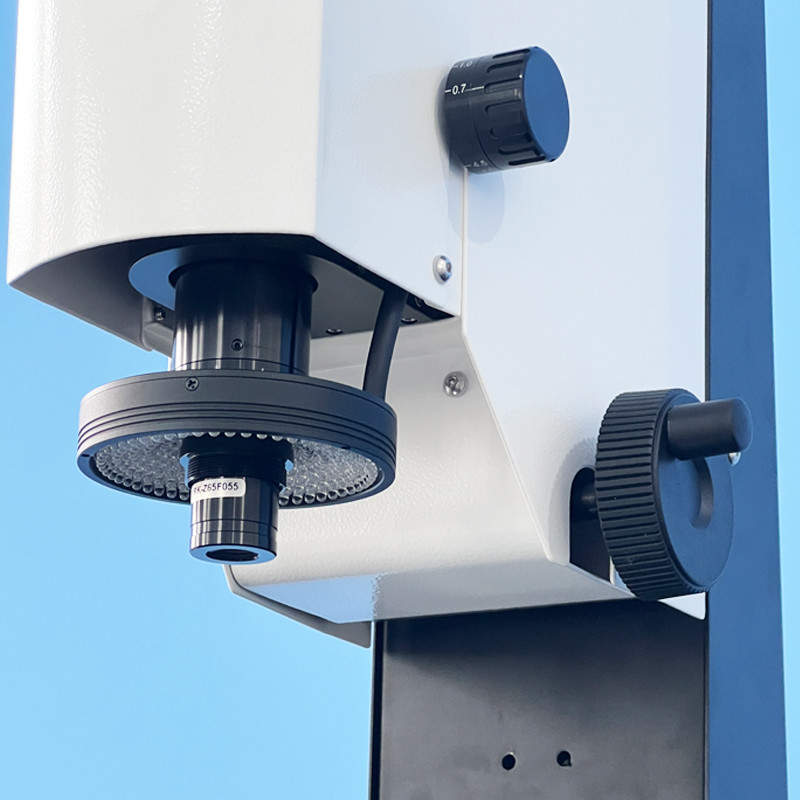

| लेंस | ऑप्टिकल आवर्धन 0.7X~4.5X | 0.183X टेलीसेंट्रिक लेंस (OD 80mm) |
| कैमरा | 1.6 एमपी पिक्सेल एचडी कैमरा | 5 MPixel HD कैमरा |
| Z अक्ष यात्रा | उच्च परिशुद्धता रैखिक गाइड, प्रभावी यात्रा 100 मिमी | |
| एक्स/वाई अक्ष का संकल्प | संकल्पः0.5um | |
| बार-बार सटीकता | 2um | |
| एक्स/वाई अक्ष ड्राइव प्रणाली | सटीक वी के आकार का क्रॉस गाइड, गैर फिसलन प्रकाश छड़ी, और तेजी से चलती तालाबंदी डिवाइस | |
| प्रकाश व्यवस्था | सतह अनंत समायोज्य एलईडी ठंडी रोशनी | |
| समानांतर एलईडी प्रकाश | ||
| माप सॉफ्टवेयर | iमापन 2।0 | जियोमिया |
| संचालन प्रणाली | समर्थन WIN 10/11-32/64 ऑपरेटिंग सिस्टम | |
| भाषा | अंग्रेजी, सरलीकृत चीनी, पारंपरिक चीनी, वैकल्पिक अन्य भाषा संस्करण | |
| कार्य वातावरण | तापमान 20°C±2°C, तापमान परिवर्तन < 1°C/Hr; आर्द्रता 30%~80%RH; कंपन 0.02g का, ≤15Hz। | |
| विद्युत आपूर्ति | AC220V/50Hz; 110V/60Hz | |
| आयाम (WxDxH) | (465*395*610) मिमी | |
|
शुद्ध भार |
30 किलो | |
नोटः
